1. 介绍

让我们思考几个朴素的问题？

系统是怎么知道物理内存的？
在内存管理真正初始化之前，内核的代码执行需要分配内存该怎么处理？

我们先来尝试回答第一个问题，看过dts文件的同学应该见过memory的节点，以arch/arm64/boot/dts/freescale/fsl-ls208xa.dtsi为例：

	memory@80000000 {device_type = "memory";reg = <0x00000000 0x80000000 0 0x80000000>;/* DRAM space - 1, size : 2 GB DRAM */};

这个节点描述了内存的起始地址及大小，事实上内核在解析dtb文件时会去读取该memory节点的内容，从而将检测到的内存注册进系统。

那么新的问题又来了？Uboot会将kernel image和dtb拷贝到内存中，并且将dtb物理地址告知kernel，kernel需要从该物理地址上读取到dtb文件并解析，才能得到最终的内存信息，dtb的物理地址需要映射到虚拟地址上才能访问，但是这个时候paging_init还没有调用，也就是说物理地址的映射还没有完成，那该怎么办呢？没错，Fixed map机制出现了。

第二个问题答案：当所有物理内存添加进系统后，在mm_init之前，系统会使用memblock模块来对内存进行管理。

开启探索之旅吧！

2. early_fixmap_init

简单来说，Fixed map指的是虚拟地址中的一段区域，在该区域中所有的线性地址是在编译阶段就确定好的，这些虚拟地址需要在boot阶段去映射到物理地址上。

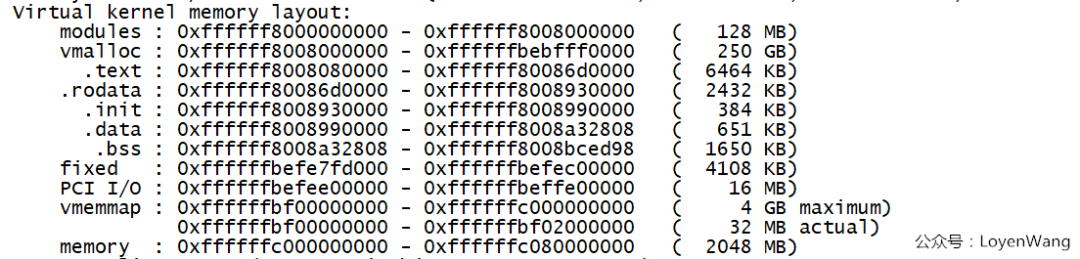

来张图片看看虚拟地址空间：

图中fixed: 0xffffffbefe7fd000 - 0xffffffbefec00000，描述的就是Fixed map的区域。

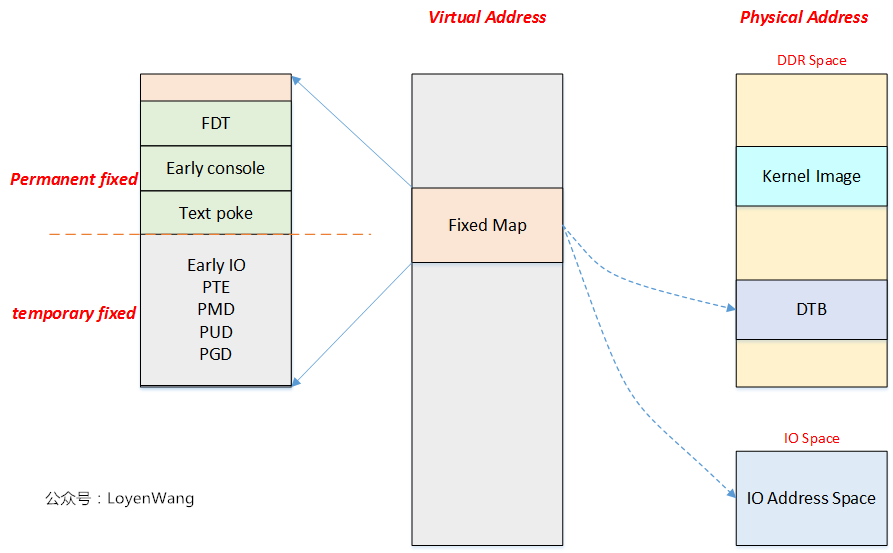

那么这段区域中的详细一点的布局是怎样呢？看看arch/arm64/include/asm/fixmap.h中的enum fixed_address结构就清晰了，图来了：

从图中可以看出，如果要访问DTB所在的物理地址，那么需要将该物理地址映射到Fixed map中的区域，然后访问该区域中的虚拟地址即可。访问IO空间也是一样的道理，下文也会讲述到。

那么来看看early_fixmap_init函数的关键代码吧：

void __init early_fixmap_init(void)
{pgd_t *pgd;pud_t *pud;pmd_t *pmd;unsigned long addr = FIXADDR_START;              /* (1) */pgd = pgd_offset_k(addr);           /* (2) */if (CONFIG_PGTABLE_LEVELS > 3 &&!(pgd_none(*pgd) || pgd_page_paddr(*pgd) == __pa_symbol(bm_pud))) {/** We only end up here if the kernel mapping and the fixmap* share the top level pgd entry, which should only happen on* 16k/4 levels configurations.*/BUG_ON(!IS_ENABLED(CONFIG_ARM64_16K_PAGES));pud = pud_offset_kimg(pgd, addr);} else {if (pgd_none(*pgd))__pgd_populate(pgd, __pa_symbol(bm_pud), PUD_TYPE_TABLE);          /* (3) */pud = fixmap_pud(addr);}if (pud_none(*pud))__pud_populate(pud, __pa_symbol(bm_pmd), PMD_TYPE_TABLE);    /* (4) */pmd = fixmap_pmd(addr);__pmd_populate(pmd, __pa_symbol(bm_pte), PMD_TYPE_TABLE);        /* (5) */
......
}

关键点：

FIXADDR_START，定义了Fixed map区域的起始地址，位于arch/arm64/include/asm/fixmap.h中；
pgd_offset_k(addr)，获取addr地址对应pgd全局页表中的entry，而这个pgd全局页表正是swapper_pg_dir全局页表；
将bm_pud的物理地址写到pgd全局页目录表中；
将bm_pmd的物理地址写到pud页目录表中；
将bm_pte的物理地址写到pmd页表目录表中；

bm_pud/bm_pmd/bm_pte是三个全局数组，相当于是中间的页表，存放各级页表的entry，定义如下：

static pte_t bm_pte[PTRS_PER_PTE] __page_aligned_bss;
static pmd_t bm_pmd[PTRS_PER_PMD] __page_aligned_bss __maybe_unused;
static pud_t bm_pud[PTRS_PER_PUD] __page_aligned_bss __maybe_unused;

事实上，early_fixmap_init只是建立了一个映射的框架，具体的物理地址和虚拟地址的映射没有去填充，这个是由使用者具体在使用时再去填充对应的pte entry。比如像fixmap_remap_fdt()函数，就是典型的填充pte entry的过程，完成最后的一步映射，然后才能读取dtb文件。

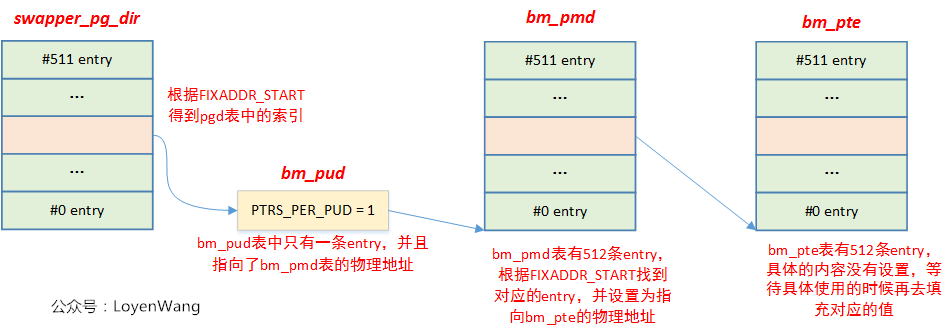

来一张图片就懂了，是透彻的懂了：

3. early_ioremap_init

如果在boot早期需要操作IO设备的话，那么ioremap就用上场了，由于跟实际的内存管理关系不太大，不再太深入的分析。

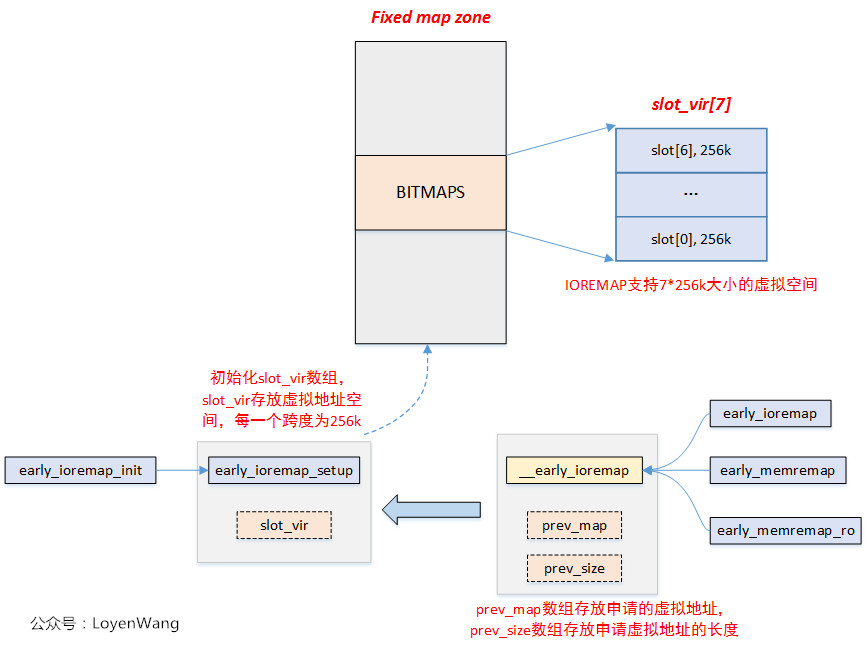

简单来说，ioremap的空间为7 * 256K的区域，保存在slot_vir[]数组中，当需要进行IO操作的时候，最终会调用到__early_ioremap函数，在该函数中去填充对应的pte entry，从而完成最终的虚拟地址和物理地址的映射。

4. memblock

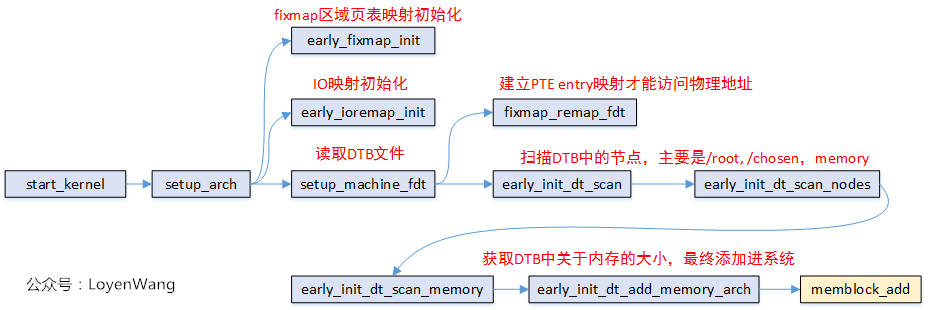

上文讲的内容都只是铺垫，为了能正确访问DTB文件并且解析得到物理地址信息。从入口到最终添加的调用过程如下图：

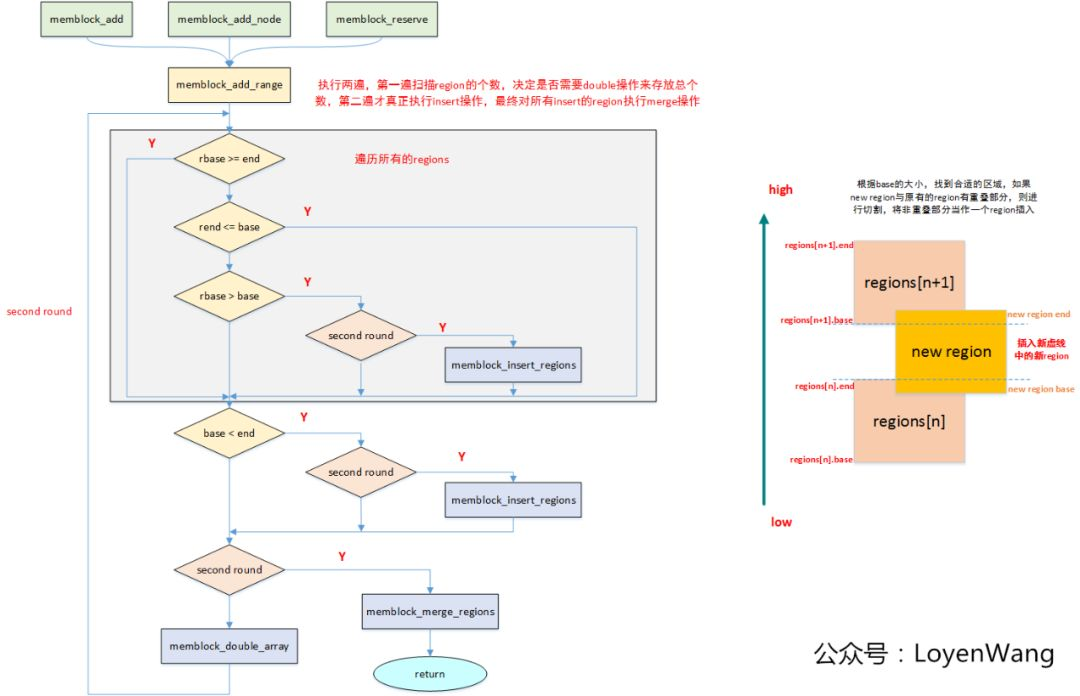

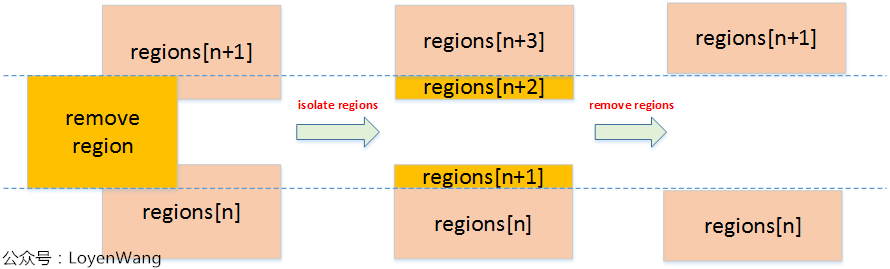

所以，这个章节的重点就是memblock模块，这个是早期的内存分配管理器，我不禁想起了之前在Nuttx中的内存池实现了，细节已然不太清晰了，但是框架性的思维都大同小异。

4.1 结构体

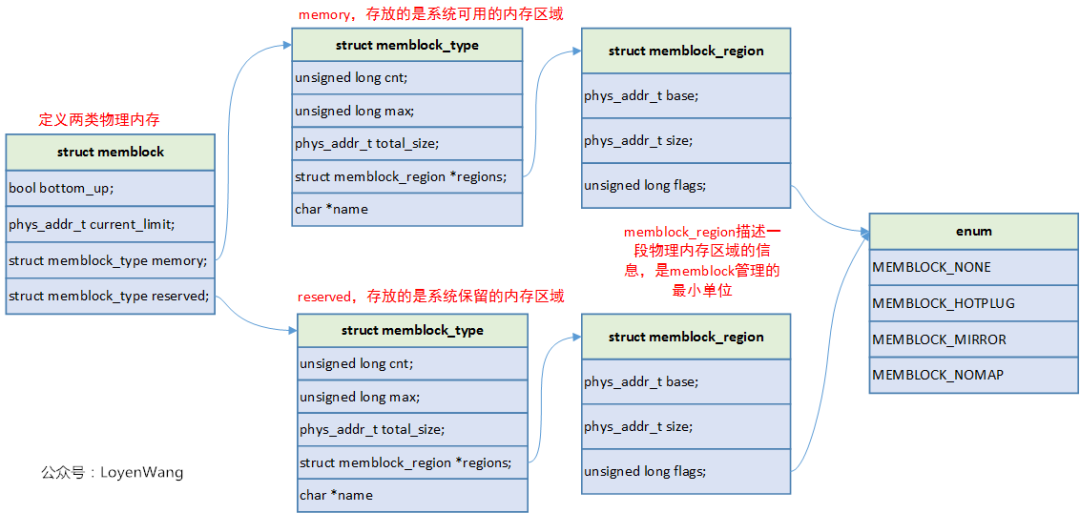

总共由三个数据结构来描述：

struct memblock定义了一个全局变量，用来维护所有的物理内存；
struct memblock_type代表系统中的内存类型，包括实际使用的内存和保留的内存；
struct memblock_region用来描述具体的内存区域，包含在struct memblock_type中的regions数组中，最多可以存放128个。

直接上个代码吧：

static struct memblock_region memblock_memory_init_regions[INIT_MEMBLOCK_REGIONS] __initdata_memblock;
static struct memblock_region memblock_reserved_init_regions[INIT_MEMBLOCK_REGIONS] __initdata_memblock;
#ifdef CONFIG_HAVE_MEMBLOCK_PHYS_MAP
static struct memblock_region memblock_physmem_init_regions[INIT_PHYSMEM_REGIONS] __initdata_memblock;
#endifstruct memblock memblock __initdata_memblock = {.memory.regions		= memblock_memory_init_regions,.memory.cnt		= 1,	/* empty dummy entry */.memory.max		= INIT_MEMBLOCK_REGIONS,.memory.name		= "memory",.reserved.regions	= memblock_reserved_init_regions,.reserved.cnt		= 1,	/* empty dummy entry */.reserved.max		= INIT_MEMBLOCK_REGIONS,.reserved.name		= "reserved",#ifdef CONFIG_HAVE_MEMBLOCK_PHYS_MAP.physmem.regions	= memblock_physmem_init_regions,.physmem.cnt		= 1,	/* empty dummy entry */.physmem.max		= INIT_PHYSMEM_REGIONS,.physmem.name		= "physmem",
#endif.bottom_up		= false,.current_limit		= MEMBLOCK_ALLOC_ANYWHERE,
};

定义的memblock为全局变量，在定义的时候就进行了初始化。初始化的时候，regions指向的也是静态全局的数组，其中数组的大小为INIT_MEMBLOCK_REGIONS，也就是128个，限制了这些内存块的个数了，实际在代码中可以看到，当超过这个数值时，数组会以2倍的速度动态扩大。

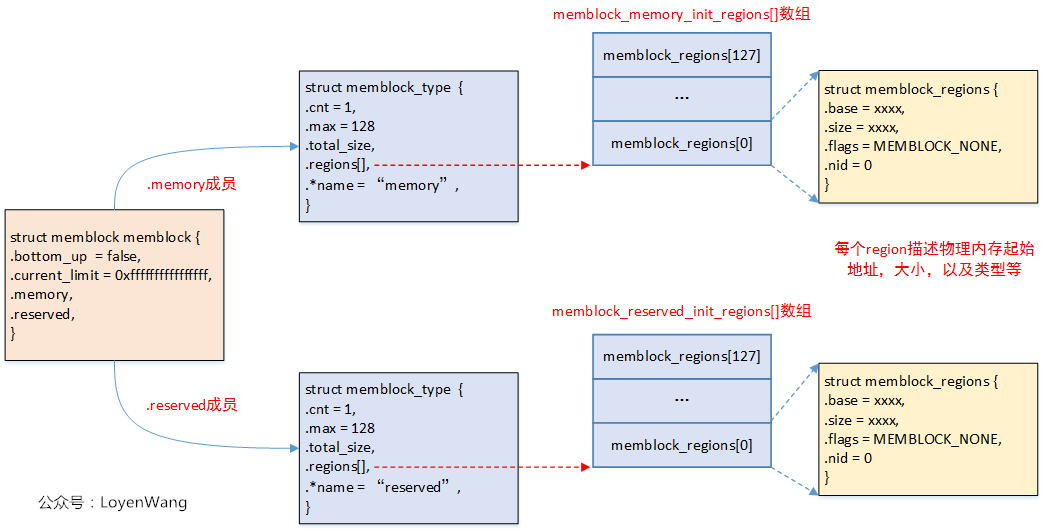

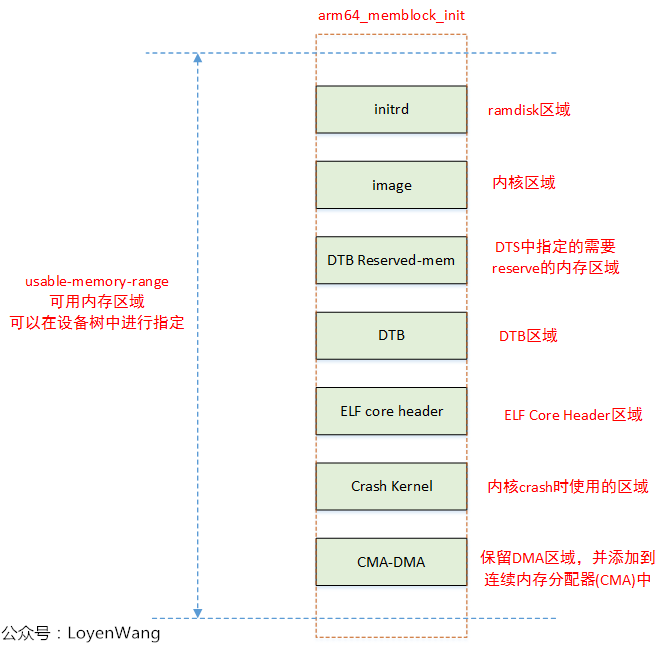

初始化完了后，大体是这个样子的：
