STM32——GPIO(1)

STM32——GPIO


宗旨:技术的学习是有限的,分享的精神是无限的。


【对单片机的操作就是控制IO口】

一、GPIO(通用输入输出口)

1、选定需要的引脚(对应哪一个IO口);

2、配置需要的功能(输入还是输出);

3、设置需要的高低电平;



二、GPIO寄存器

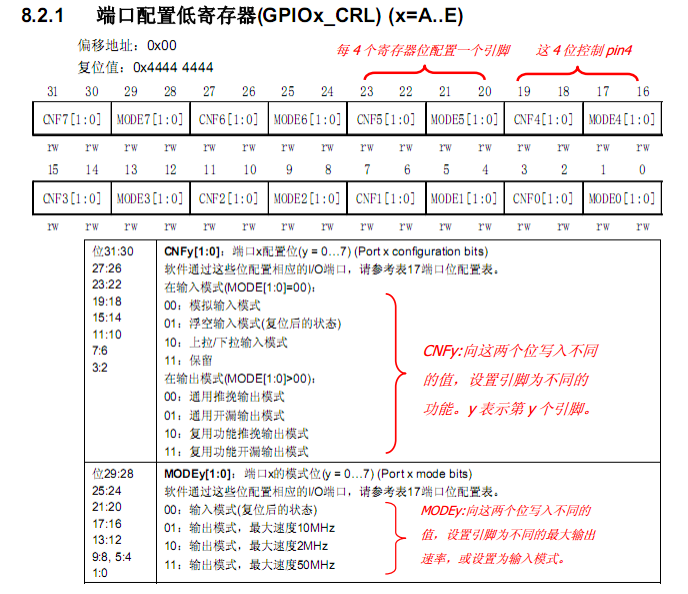

配置寄存器:输入还是输出

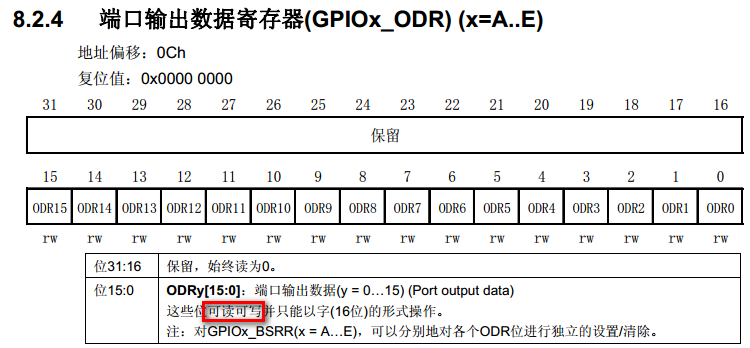

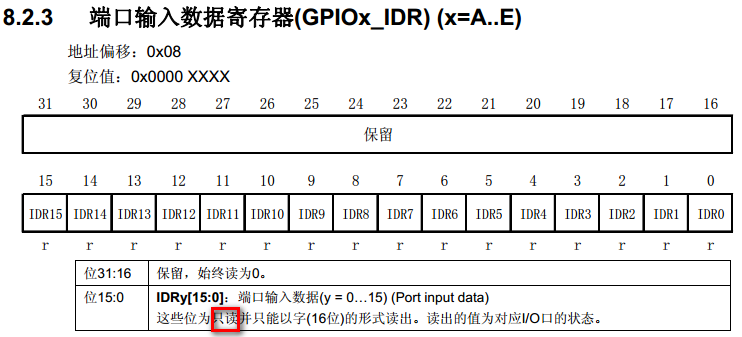

数据寄存器:保存输入电平或将要输出电平

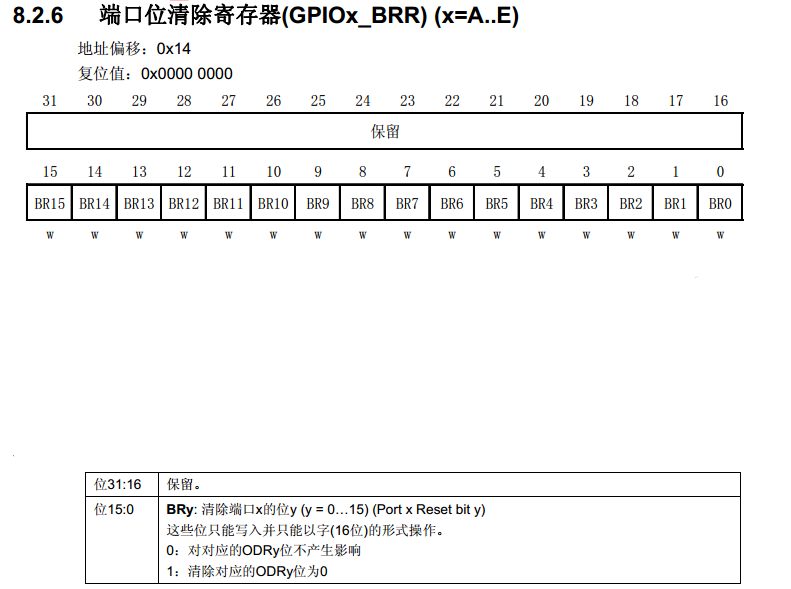

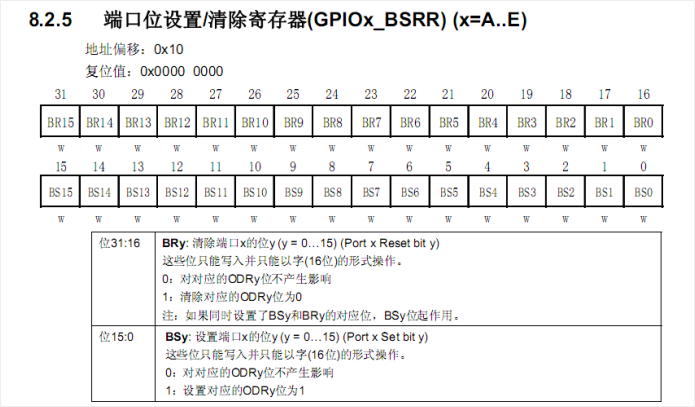

位控制寄存器:控制电平的输出

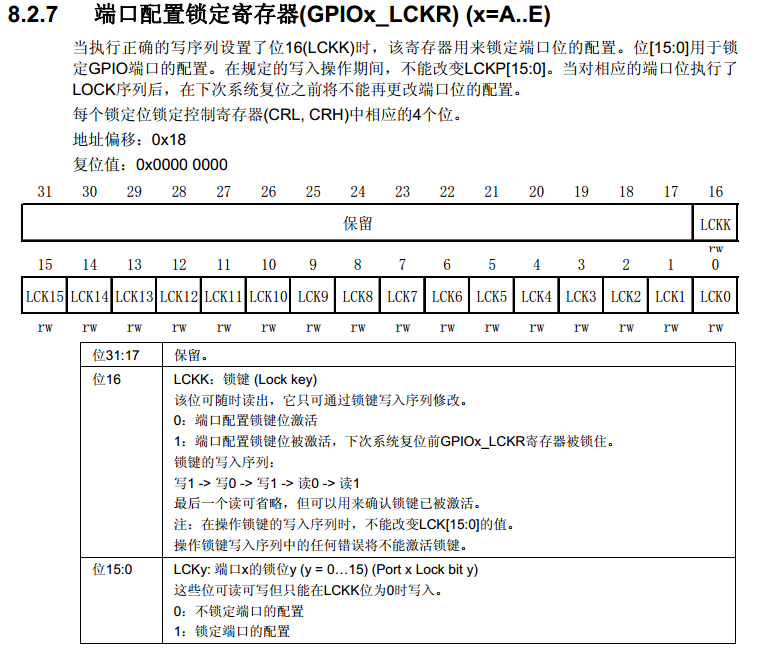

锁定寄存器:设置某锁定引脚后,不能修改配置

每4位控制一个引脚。寄存器都是32位的。



三、STM32地址映射

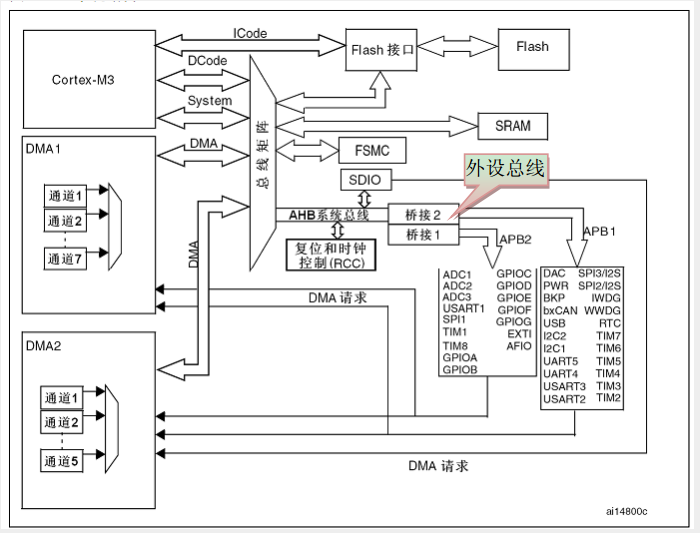

Cortex-M3 有 32 根地址线,所以它的寻址空间大小为 2^32 bit=4GB。 ARM 公司设计时,预先把这 4GB 的寻址空间大致地分配好了。地址从 0x4000 0000 至 0x5FFF FFFF( 512MB )的地址分配给片上外设。stm32f10x.h这个文件中重要的内容就是把STM32 的所有寄存器进行地址映射。

AHB总线:(0x4001 8000~0x4001 8000)

APB1总线:(0x4000 0000~0x4001 0000)I2C,UART,DAC,部分定时去等

APB2总线:(0x4001 0000~0x4001 3FFF)GPIO,串口1,ADC及部分定时器;

外设基地址:片上外设的首地址就是外设的基地址0x40000000。STM32 的地址是 32 位的。

总线基地址:总线基地址(AHB/APB1/APB2) = 外设基地址 + 偏移量

寄存器组基地址:寄存器组基地址(GPIOA~E) = 总线基地址 + 偏移量

#define PERIPH_BASE         ((uint32_t)0x40000000) /* 外设基地址 *//* 总线基地址 */
#define APB1PERIPH_BASE     PERIPH_BASE
#define APB2PERIPH_BASE     (PERIPH_BASE + 0x10000)
#define AHBPERIPH_BASE      (PERIPH_BASE + 0x20000)/*寄存器组基地址*/
#define GPIOA_BASE          (APB2PERIPH_BASE + 0x0800)
#define GPIOB_BASE          (APB2PERIPH_BASE + 0x0C00)
#define GPIOC_BASE          (APB2PERIPH_BASE + 0x1000)
#define GPIOD_BASE          (APB2PERIPH_BASE + 0x1400)
#define GPIOE_BASE          (APB2PERIPH_BASE + 0x1800)#define GPIOA               ((GPIO_TypeDef *) GPIOA_BASE)
#define GPIOB               ((GPIO_TypeDef *) GPIOB_BASE)
#define GPIOC               ((GPIO_TypeDef *) GPIOC_BASE)
#define GPIOD               ((GPIO_TypeDef *) GPIOD_BASE)
#define GPIOE               ((GPIO_TypeDef *) GPIOE_BASE)typedef struct
{__IO uint32_t CRL;__IO uint32_t CRH;__IO uint32_t IDR;__IO uint32_t ODR;__IO uint32_t BSRR;__IO uint32_t BRR;__IO uint32_t LCKR;
} GPIO_TypeDef; /* GPIO7个寄存器封装,寄存器图中有相对总线的地址偏移*/
