简介

这篇文章介绍一个好用的抓包工具Wireshark， 用来获取网络数据封包，包括HTTP、TCP、UDP等网络协议包。

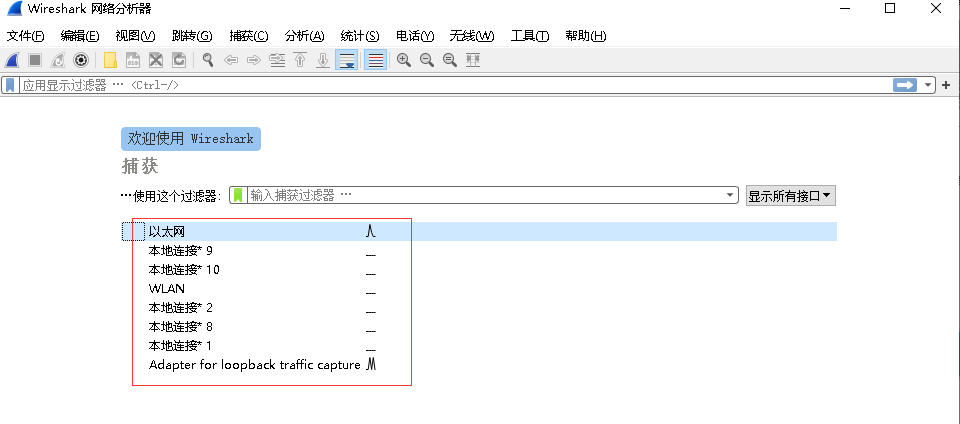

开始界面

wireshark是捕获机器上的某一块网卡的网络包，当你的机器上有多块网卡的时候，你需要选择一个网卡。直接双击上面的某个网卡即可。

02

Wireshark窗口

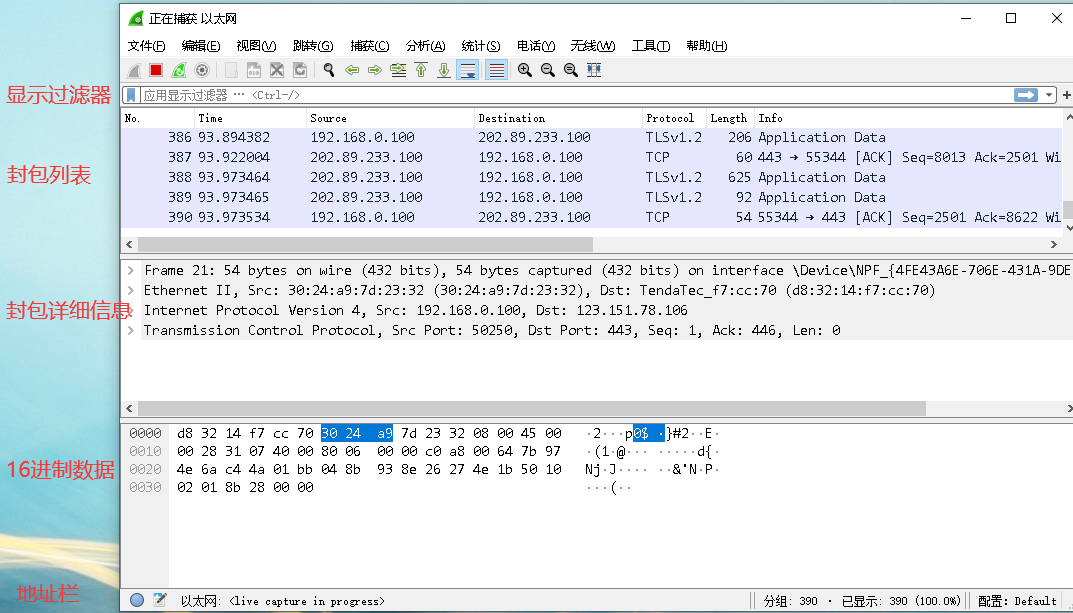

Wireshark 窗口介绍：

WireShark 主要分为这几个界面：

1. Display Filter(显示过滤器)， 用于过滤。

2. Packet List Pane(封包列表)，显示捕获到的封包， 有源地址和目标地址，端口号。颜色不同，代表。

3. Packet Details Pane(封包详细信息),显示封包中的字段。

4. Dissector Pane(16进制数据)。

5. Miscellanous(地址栏，杂项)。

常用操作按钮

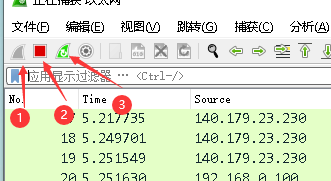

①开始捕获，②停止捕获，③重新捕获

03

Wireshark显示过滤

使用过滤是非常重要的，初学者使用wireshark时，将会得到大量的冗余信息，在几千甚至几万条记录中，以至于很难找到自己需要的部分。搞得晕头转向。

过滤器会帮助我们在大量的数据中迅速找到我们需要的信息。

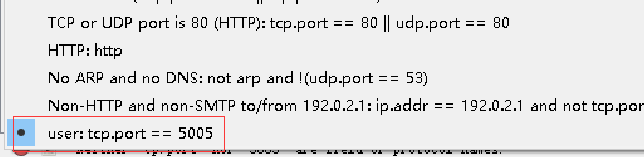

比如上图的过滤方式，只会显示TCP端口为5005的通信数据包。

注意：这里设置的是显示过滤是只显示，实际上wireshark还是会抓取这个网卡上的所有数据包。

过滤器有两种：

一、显示过滤器

就是主界面上那个，用来在捕获的记录中找到所需要的记录。

二、捕获过滤器

用来过滤捕获的封包，以免捕获太多的记录，在捕获->捕获过滤器中设置。这种适用于只抓取某个通道的通信。

保存显示过滤

通常情况下，我们在工作中每次打开wireshark都是抓取同样类型的数据，比如公司产品的默认TCP的端口是5005，也就是上面的tcp.port== 5005。我们不希望每次打开wireshark时都重新输入一遍过滤表达式，我们可以保存下来。

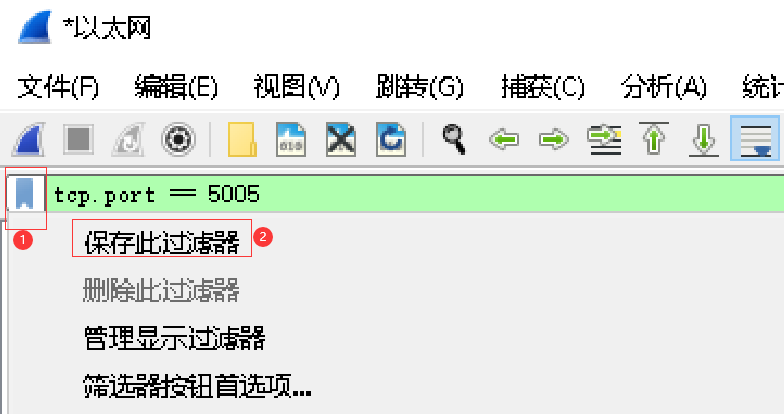

再输入表达式后，点击左侧的书签按钮，选择保存此过滤器。

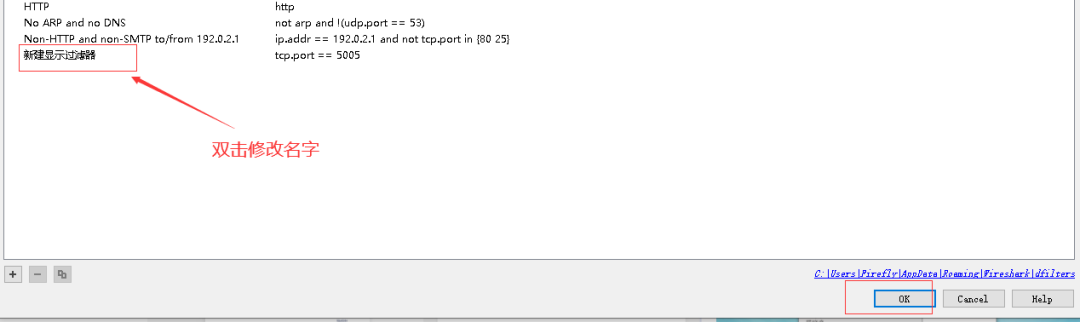

然后修改名字。

下次点击左侧书签，可以直接选择这个保存显示过滤条件，不用重复输入。

04

过滤表达式的规则

1. 协议过滤

比如TCP，只显示TCP协议。

2. IP 过滤

比如ip.src ==192.168.1.102 显示源地址为192.168.1.102。

ip.dst==192.168.1.102, 目标地址为192.168.1.102。

3. 端口过滤

tcp.port ==80,  端口为80的。

tcp.srcport == 80,  只显示TCP协议的为端口为80的。

4. Http模式过滤

http.request.method==”GET”,   只显示HTTPGET方法的。

5. 逻辑运算符为AND/ OR

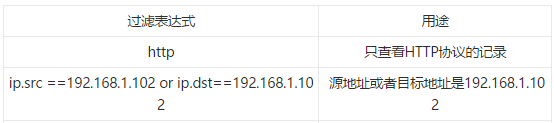

常用的过滤表达式：

05

封包详细信息

封包详细信息(Packet Details Pane)面板是我们最重要的，用来查看协议中的每一个字段。

各行信息分别为：

Frame:   物理层的数据帧概况。

Ethernet II: 数据链路层以太网帧头部信息。

Internet Protocol Version 4: 互联网层IP包头部信息。

Transmission Control Protocol:  传输层的数据段头部信息，此处是TCP。

Data：应用层的信息。

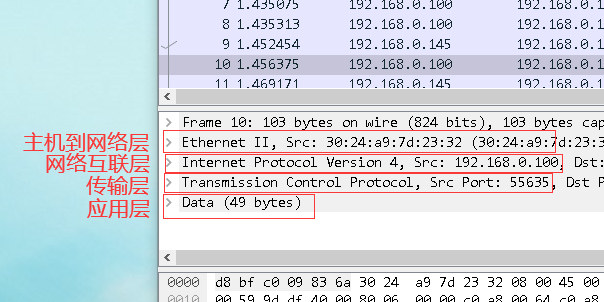

wireshark与对应的TCP/IP四层模型

详细的使用wireshark抓取数据包，分析TCP/IP协议簇的IP首部字节，TCP首部字节等等，请看专栏《STM32网络开发》。

06

自动保存

开发中，我们有时候需要抓取某个设备运行过程中一段时间的数据，可能是几天，甚至十几天。如果我们按照上面的方法，抓取数据，运行一段时间，wireshark一直在抓取数据，运行几个小时后，在内存小的PC上就崩溃了。这个时候我们需要wireshark抓取一段时间，自动保存一下。

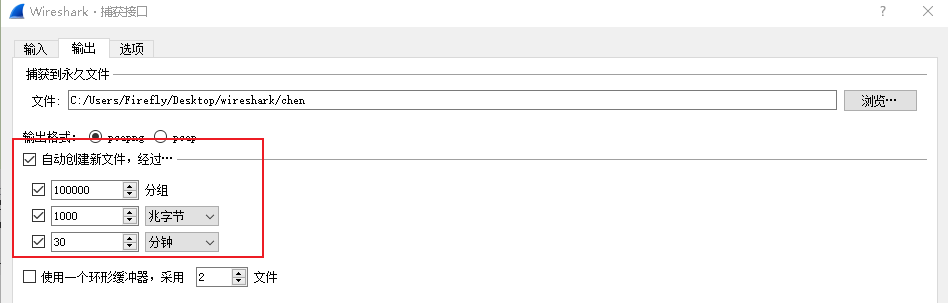

设置方法：捕获->选项->输出。

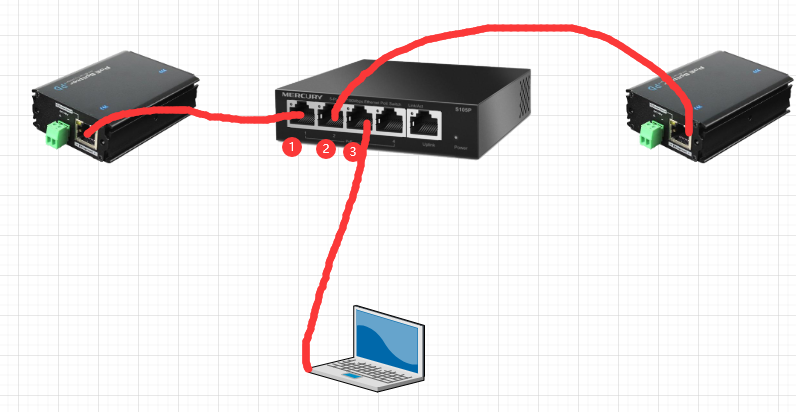

在实际项目中，有些嵌入式设备并不是和PC进行数据通信，可能与另一台嵌入式设备通信。这时候我们要借助带有端口镜像的交换机进行数据监控。如下图，将交换机端口配置成3是2的镜像，配合wireshark的自动保存功能，可以监控一个网络设备的全部数据包。

07

Wireshark的统计功能

Wireshark的一个强大的功能在于他的统计工具，使用Wireshark的时候我们有各种类型的工具可供选择。

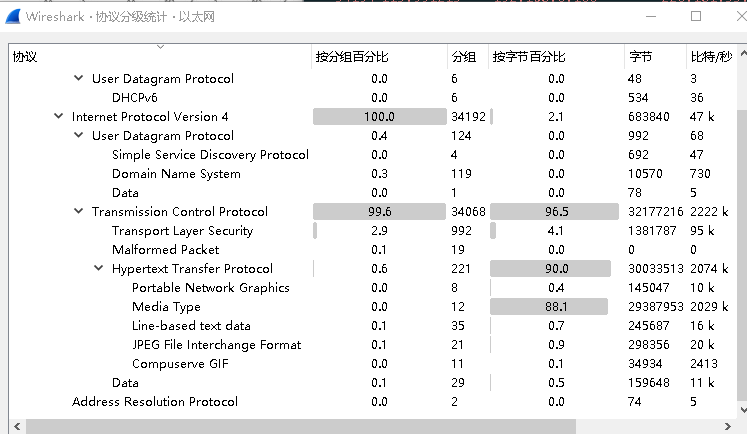

比如协议分级。协议分级统计窗口显示为，捕捉文件包含的所有协议和树状分支；分组百分比永远按照的是相同协议层。

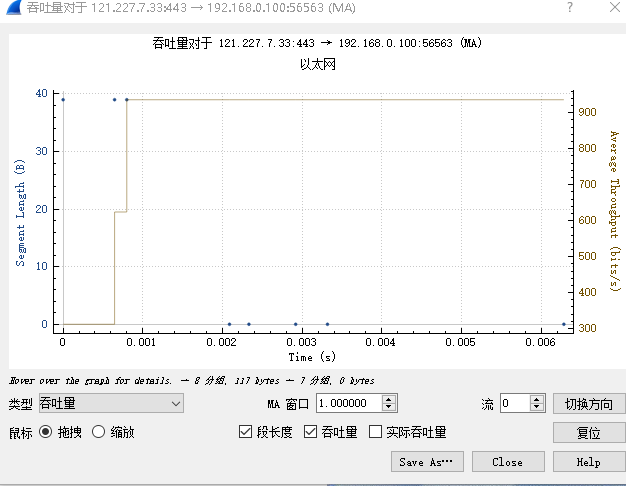

再比如可以展示TCP的吞吐量。

这些统计功能是wireshark的重要功能，运维工作人员，网络维护人员使用的比较多，嵌入式或单片机网络开发，还是以TCP/IP协议簇抓包分析为主，详细的统计功能这里不再详解。
