巧用1个GPIO控制2个LED显示4种状态

很多电子产品有状态指示灯,比如电视机:

  • 待机状态亮红灯

  • 开机状态亮绿灯

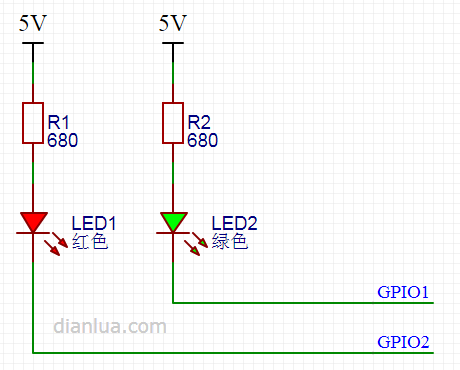

实现起来很简单,微控制器MCU的两个GPIO分别控制就行:

不过资源总是紧张的,有时候会碰到GPIO不够用的情况。

如果只用1个GPIO,可不可以实现控制两个LED灯呢?

要实现4种状态:

  • 红灯亮,绿灯灭

  • 红灯灭,绿灯亮

  • 都灭

  • 都亮

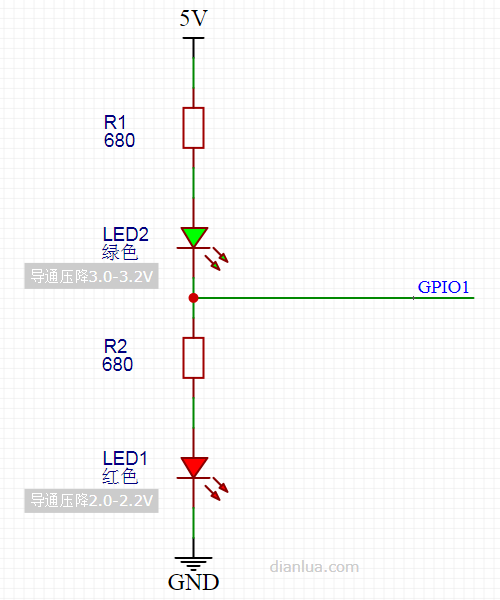

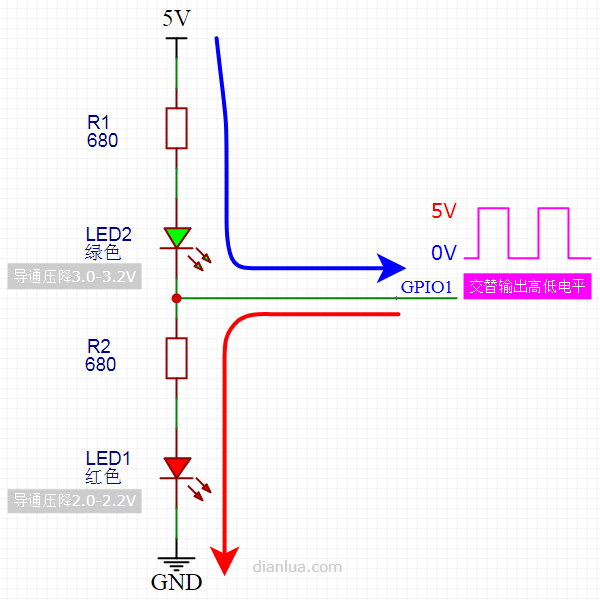

直接上电路:




一、电路分析

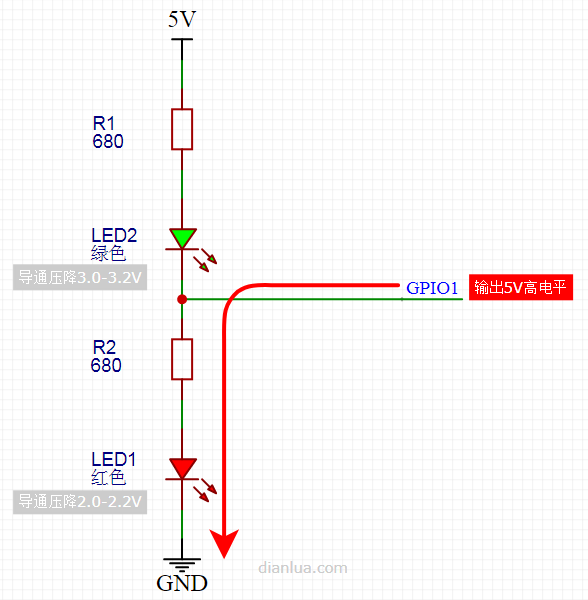

 1、红灯亮,绿灯灭时,GPIO1输出5V高电平:

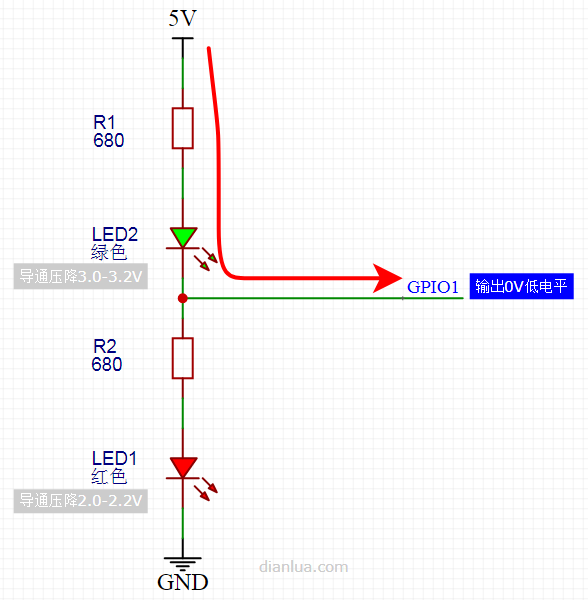

 2、红灯灭,绿灯亮时,GPIO1输出0V低电平:

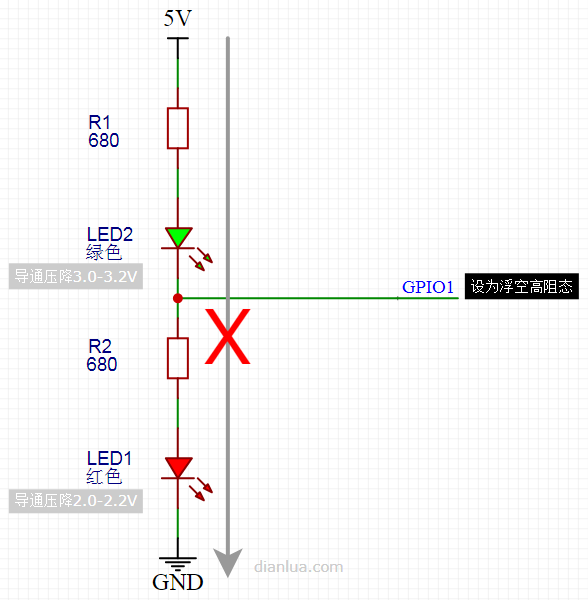

3、红灯和绿灯都灭时,GPIO1设为浮空高阻态。此时由于两个LED灯总的导通压降要求大于5V,所以两个LED灯都不导通。



4、红灯和绿灯都亮时,GPIO1交替输出高低电平。只要高低电平切换的频率够高,由于视觉暂留效应,人眼看到的就是两个灯都常亮。




二、注意事项



使用这个电路时,要注意MCU的GPIO的电流驱动能力。

GPIO能承受的电流要大于LED灯流过的电流。

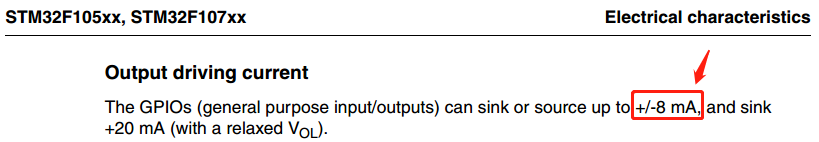

以下截图出自STM32芯片的数据手册,它的GPIO可以驱动或吸入8mA的电流。




三、总结



“1个GPIO控制2个LED显示4种状态”,电路的实现本身很妙。

“1个GPIO控制2个LED显示4种状态”,不知下面这位大神是否可以出个绝妙的下联。



关于电路的学习,希望大家,enjoy!
