TQ210——核心板和底板

TQ210——核心板和底板


1TQ210简介【TQ210_COREB核心板 + TQ210_BOARD_V4底板】

    三星Cortex-A8 S5PV210芯片,运行最大频率1GHZ,处理器内部为64/32位总线结构,32/32KB一级缓存,512KB二级缓存。自带3D加速引擎(SGX540),2D图形加速,最大支持8192*8192分辨率。视频编码支持MPEG-4/H2.263/H.264达到1080p@30fps,解码MPEG2/VC1/Xvid视频达到1080p@30fps。支持高清HDMI TV输出。

S5PV210高性能低功耗,适于手持电子设备,通讯设备或者医疗应用设备,上网本,学习机,监控视频设备和各种人机界面,可以适用于高清游戏,无线GPS导航,移动视频播放,智能控制,仪器仪表,导航设备,PDA设备,远程监控,游戏开发等。

板上硬件配置3个1G:1GHZ主频,1G Nandflash(读写次数高达10万次),1G DDR2,flash大小可拓展升级,电源管理芯片(TPS659101)功耗1.5W等。

可以完成功能:

(1)多媒体编解码功能配合摄像头功能实现网络视频会议等功能;

(2)加速度传感器实现倾斜角度的测试;

(3)红外遥控器完成设备的遥控和无键盘化;

(4)连接GPS到TQ210实现全球定位和导航;

(5)连接GPRS到TQ210实现打电话发短信;

(6)WCDMA,CDMA或者wifi实现无线上网;

(7)zigbee套件实现无线控制等等;

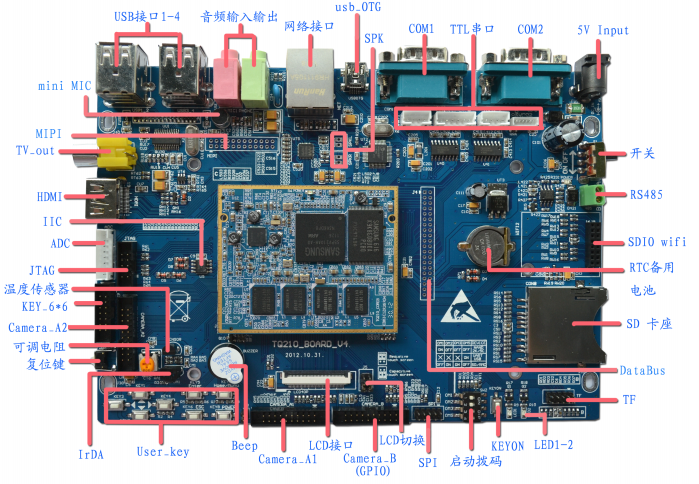

2TQ210_BOARD_V4底板介绍



底板尺寸

183*131*18mm

底板层数

2层

输出电压

5V

底板功率

0.5W(5V-100mA)

底板+核心板功耗

2W(5V-400mA)

底板+核心板+7寸TN92

5W(5V-1000mA)

Usb OTG

1路USB_OTG2.0下载接口

Usb Host

4路USB_HOST2.0输出

功放输出

支持左右声道1W输出功率

TV out

1路

HDMA

高清数字输出

Audio

MIC、PHONE、集成功放接口

Ethernet

10/100M  DM9000AEP

COM(232/485/TTL)

2路5线RS232,4路TTL,1路RS485

Bus接口

支持总线拓展

Keypad

6*6矩阵键盘

RTC备用电池

1个

SD卡座

1个

T-flash卡

预留10脚排针接口

WIFI

支持SDIO WIFI,USB WIFI

User key

8个

Beep(Buzzer)

1路PWM控制的蜂鸣器

GPRS模块

支持USB接口

ADC

8路12位ADC接口,1路电位器模拟ADC输入

PWM

3路,1路蜂鸣器,2路显示屏

SPI

3路,2路SPI接口,支持加速传感器模块和zigbee

I2C

3路I2C

EEPROM

板载EEPROM芯片AT24C02

JTAG

10pin

PMU管理键盘

1个

RTS复位

1个复位按键

Camera

3路

AV in

可用AV板载外接于Camera接口

User Led

2个

用户按键

8个

红外IrDA

1路,支持红外遥控

MIPI接口

硬件支持12M Camera IF/MIPI CSI-2

温度传感器

1个

LCD

电容屏/电阻屏自由切换,可接VGA

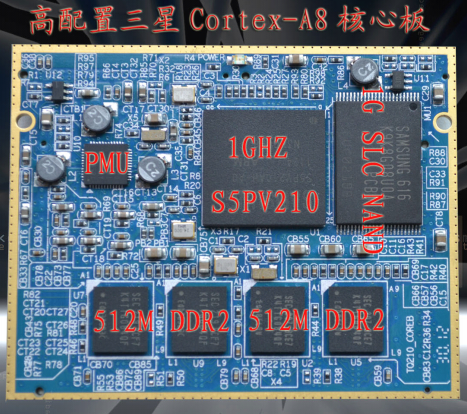

3TQ210_COREB核心板介绍

3.1、核心板参数和电气特性

核心板尺寸

63*53*7mm

核心板层数

10层

核心板引脚数

280pin,采用B2B接口

CPU

S5PV210 Cortex A8

主频

1GHZ

DDR2

1G, DDR2 128M * 8pcs

Nandflash

1G,SLC(K9K8G08)可扩展成2G

PMU

TPS65910

核心板功率

1.5W(5V-300mA)

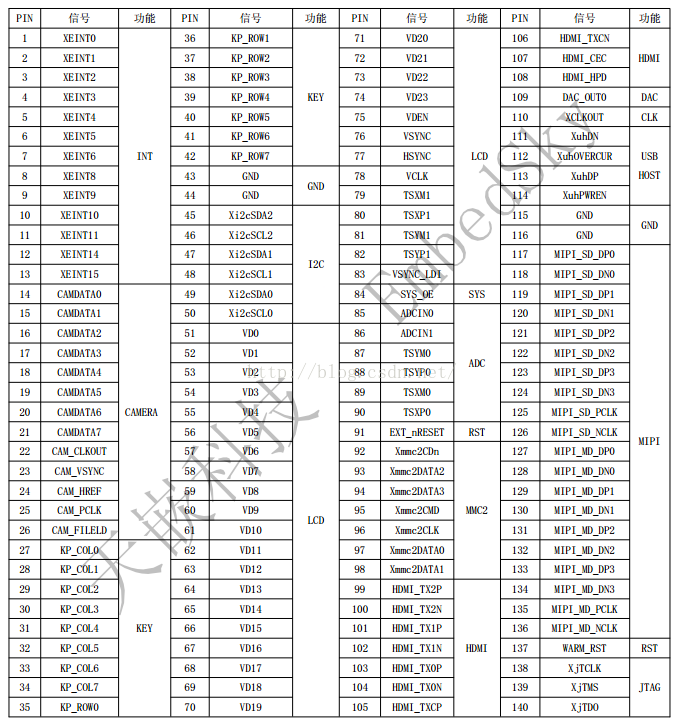

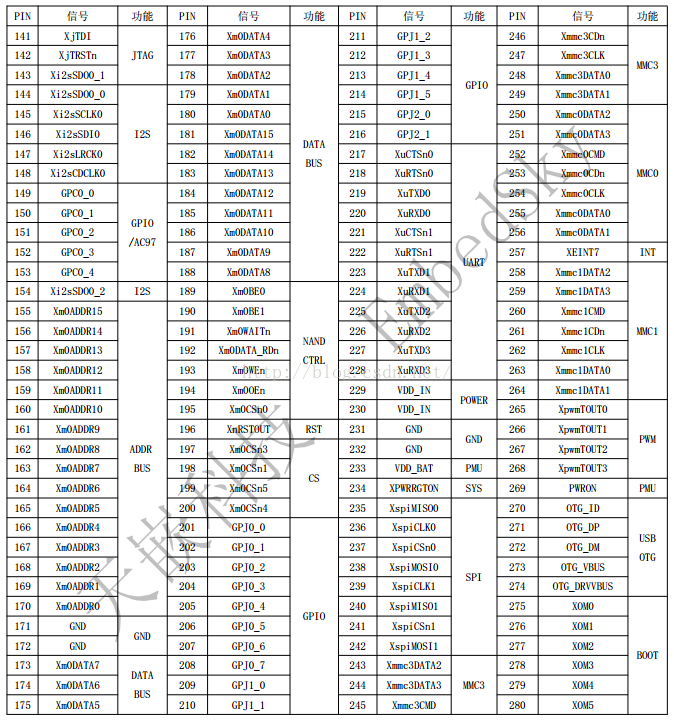

3.2、核心板引出接口定义
