1、电阻基本知识

电阻:在电路中对电流有阻碍作用并且造成能量消耗的部分。主要物理特性是变电能为热能(耗能元件),符号R(单位:Ω)。

2、电阻的作用:分流、限流、分压、偏置、滤波(与电容配合)和阻抗匹配等。(串联分压,并联分流)

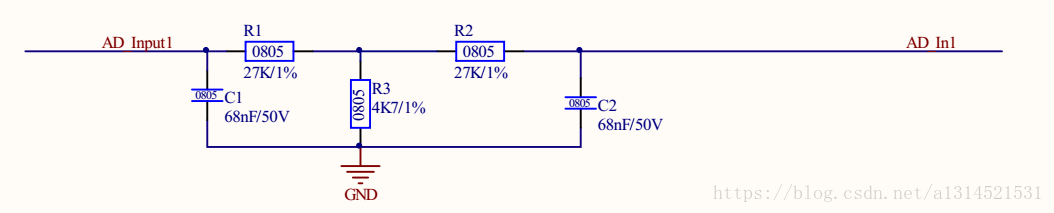

如上图,R1与R2构成一个最基本的分压电路[R3/(R1 + R3)],R2用来限流。

3、电阻分类
线绕电阻:大功率线绕电阻,高频线绕电阻等(大功率线绕电阻器用途广泛,在电源设备、开关电源、UPS、功率放大器、继电器等电子产品的电气寿命测试方面,以及线切割机、电火花机、整流机、储能焊机、碰焊机、电梯、逆变焊机、变平器、大型机床、超声设备、生产线设备、大中型机器仪表等控制电路中都有应用)
薄膜电阻:玻璃釉膜电阻,碳膜电阻等
实心电阻:无机合成实心碳质电阻等
敏感电阻:压敏电阻,热敏电阻,光敏电阻,气敏电阻,力敏电阻,湿敏电阻等

4、贴片电阻
片状电阻是金属玻璃铀电阻的一种形式, 他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成,电极采用银钯合金浆料。体积小,精度高,稳定性好,由于其为片状元件,所以高频性能好。
贴片电阻常见封装有9种,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码,也由4位数字表示,其单位为毫米。(0201,0402,0603,0805,1206,1210,1812,2010,2512)
0201,0402,0603,0805,1206,1210,2512常用电阻阻值表
0 47 470 5.6K 56K 560K
1 51 510 6.8K 62K 620K
2.2 56 560 7.5K 68K 680K
4.7 62 620 8.2K 75K 750K
5.1 68 680 9.1K 82K 820K
6.2 75 750 10K 100K  1M
6.8 82 820 12K 120K  2.2M
7.5 91 1K 15K 150K  4.7M
8.2 100 1.2K 18K 180K  10M
10 120 1.5K 20K 200K
15 150 2K 22K 220K
18 180 2.2K 24K 240K
20 200 2.7K 27K 270K
24 240 3K 30K 300K
27 270 3.3K 33K 330K
30 300 3.6K 36K 360K
33 330 3.9K 39K 390K
36 360 4.3K 43K 430K
39 390 4.7K 47K 470K
43 430 5.1K 51K 510K

贴片电阻电容电感封装:
英制(inch) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20
1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20
贴片电阻电容功率与尺寸对应表
电阻封装尺寸与功率关系,通常来说:
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W

1206 1/4W

5、技术参数
精度:F级±l%,G级±2%,J级±5%,K级±10%
标称电阻值:1%时共4位,前3位为有效值, 最后一位表示乘以10的几次方。5%时共3位,前2位为有效值, 最后一位表示乘以10的几次方。例:472=精度为5%,大小为47*100=4.7Kohm
额定功率:在-55℃~+70℃下,电阻器长期工作所允许耗散的最大功率。
额定电压:长期稳定工作的标准电压。
最高工作电压:允许的最大连续工作电压。在低气压工作时,最高工作电压较低。
温度系数: 温度每变化1℃所引起的电阻值的相对变化。单位为ppm/℃
老化系数: 电阻器在额定功率长期负荷下,阻值相对变化的百分数,它是表示电阻器寿命长短的参数。

6、电阻失效(主要是开路,所以不会损坏其他部件)
金属膜电阻:开路80~91.9%;参数漂移8.1~20%。
碳膜电阻:开路80~83.4%;参数漂移16.6%。
精密线绕电阻:开路70~97%;参数漂移3~5%。
功率线饶电阻:开路97.1%;参数漂移2.9%。

热敏电阻:开路95%;其他5%。

7、0欧姆电阻的作用(以下是常见作用)

跳线作用:避免跳针造成的高频干扰。

测耗电流:0欧姆电阻实际是电阻值很小的电阻,想测某部分电路的耗电流的时候,接0欧姆电阻,接上电流表。

电路保护:充当低成本熔丝,过流会将0欧姆电阻熔断,从而将电路断开。
