一、SoC时钟系统

1、时钟的含义与作用

时钟是同步工作系统的同步节拍。

SoC内部有很多器件，比如CPU、串口、DRAM控制器、GPIO等内部外设，这些器件要彼此协同工作，需要一个同步的时钟系统来指挥，即SoC的时钟系统。

2、获取时钟信号的途径

一般有以下三种途径获得时钟信号：

（1）外部直接输入时钟信号。SoC有个引脚用来输入外部时钟信号。这种方式用得很少。

（2）外部晶振+内部时钟发生器。大部分低频单片机使用这种方式产生时钟信号。

（3）外部晶振+内部时钟发生器+内部PLL产生高频时钟+内部分频器分频。

S5PV210采用第三种方式。
为什么不直接采用高频晶振产生高频信号给CPU？主要是因为芯片外部电路不适宜使用高频率，因为传导辐射比较难控制；另外高频晶振价格昂贵。

为什么内部先高频然后再分频？主要是因为SoC内部有很多部件都需要时钟，各部件所需要的时钟频率不同，无法统一供应。因此设计思路是先 PLL得到一个最高的频率，然后各外设根据自己想要的频率来设置自己的分频器。

3、时钟和系统性能的关系

一般情况下SoC的时钟频率可以人为编程控制，而SoC时钟频率的高低对系统性能有很大影响。S5PV210建议工作频率800MHz～1.2GHz，通常设置为1GHz。如果设置大于1.2GHz则叫超频，这时候系统性能会提升，但是发热也会增大，影响系统稳定性。

4、时钟和外设编程的关联

每个外设工作都需要一定频率的时钟信号，这些时钟信号都是由时钟系统提供的。可以通过编程来控制时钟系统的工作模式，程序员可以为每个外设指定时钟来源、时钟分频系统。

5、时钟和功耗控制的关系

SoC中各种设备工作时，时钟频率越高，其功耗越大、发热越大、越不稳定，需要外部的散热条件越苛刻。SoC内部有很多外设，为了降低功耗，这些外设不用的时候最好关掉。外设的开与关是通过时钟来设置的，当我们给某个外设断掉时钟，则这个外设就不会工作。

二、S5PV210的时钟系统

此部分内容在用户手册的section 02_system：3 CLOCK CONTROLLER 。

1、时钟域：MSYS、DSYS、PSYS

S5PV210的内部外设模块太多，这些模块的工作时钟速率差异很大，因此有必要按照时钟频率的高低，将整个内部的时钟划分为以下三个域。

（1）MSYS（main system）

这个域主要为CPU、3D、intc（中断）、DMC0、DMC1、IRAM、IROM提供时钟。

这个域主要包含以下时钟类型：

• ARMCLK：CPU工作的时钟，即所谓的主频，1000MHZ
• HCLK_IMEM：给iROM和iRAM（合称iMEM）使用的时钟，100MHZ
• HCLK_MSYS：MSYS域的高频时钟，200MHZ
• PCLK_MSYS：MSYS域的低频时钟，100MHz

（2）DSYS（display system）

这个域主要为音视频等设备提供时钟。

这个域主要包含以下时钟类型：

• HCLK_DSYS：DSYS域的高频时钟，166MHZ
• PCLK_DSYS：DSYS域的低频时钟，83MHz

（3）PSYS（peripheral system）

这个域主要为外设提供时钟，如GPIO、I2C、PWM、UART、WDT、SD接口、USB等

这个域主要包含以下时钟类型：

• HCLK_PSYS：PSYS域的高频时钟，133MHZ
• PCLK_PSYS：PSYS域的低频时钟，66MHz
• SCLK_ONENAND

分析可知，S5PV210内部外设都接在内部AMBA总线上面，而AMBA总线有1条高频分支叫AHB，有一条低频分支叫APB。各个时钟域的HCLK_XXX，就是XXX这个域中AHB总线的工作频率；各个时钟域的PCLK_XXX，就是XXX这个域中APB总线的工作频率。SoC内部的各个外设其实是挂在总线上工作的，也就是说这个外设的时钟来自于它所挂在的总线，比如串口挂在PSYS域下的APB总线上，因此串口的时钟来源是PCLK_PSYS。

2、时钟来源：晶振+时钟发生器+PLL+分频电路

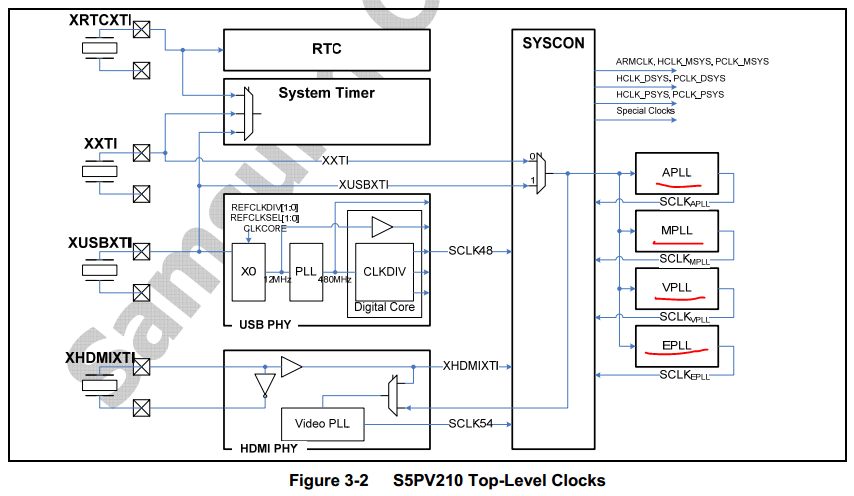

（1）S5PV210时钟体系框图

S5PV210时钟体系框图位于用户手册第361与362页。

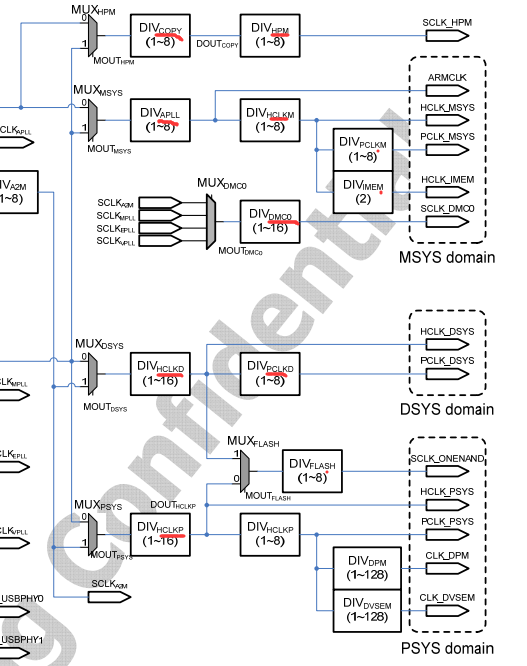

上面两张图之间是渐进的关系。第一张图从左到右依次完成了原始时钟生成、PLL倍频得到高频时钟、初次分频得到各总线时钟。第二张图是从各中间时钟（第一张图中某个步骤生成的时钟）得到各外设自己使用的时钟（实际就是个别外设自己再额外分频的设置）。可见第一张图是理解整个时钟体系的关键，第二种图是进一步分析各外设时钟来源的关键。

（2）MUX开关

MUX开关即多路选择开关，其实就是一个或门，对应某个寄存器的某几个bit位的设置，设置值决定了选取哪条通道。通过分析这个可以知道右边的时钟是从左边哪条路过来的，从而知道右边时钟是多少。见寄存器介绍的第3点。

（3）DIV分频器

DIV分频器，是一个硬件设备，可以对左边的频率进行n分频后输出到右边。分频器在编程时实际对应某个寄存器中的某几个bit位，我们可以通过设置这个寄存器的这些对应bit位来设置分频器的分频系数（比如左边进来的时钟是80MHz，分频系统设置为8，则分频器右边输出的时钟频率为10MHz）。见寄存器介绍的第4点。

（4）四个晶振

S5PV210外部有4个晶振接口，设计板子时可以根据需要来决定选取哪个晶振。接了晶振之后上电，相应的模块就能产生振荡，产生原始时钟。

晶振	描述
XRTCXTI	提供32.768KHz，RTC 使用 XRTCXTI and XRTCXTO pins
XXTI	CMU and PLL使用这个时钟，为APLL、MPLL、VPLL、EPLL提供时钟 推荐频率24MHz XXTI and XXTO pins
XUSBXTI	为APLL、MPLL、VPLL、EPLL、USB PHY提供时钟 推荐24MHz XUSBXTI and XUSBXTO pins
XHDMIXTI	27MHz，VPLL、HDMI PHY为TV解码器提供54MHz时钟 XHDMIXTI and XHDMIXTO pins

（3）四个锁相环

原始时钟经过一系列的筛选开关进入相应的PLL电路，生成倍频后的高频时钟。

锁相环	描述
APLL	APLL generates ARM core and MSYS clocks
MPLL	MPLL generates a system bus clock and special clocks
VPLL	VPLL generates clocks for video interface
EPLL	EPLL generates special clocks

3、默认的时钟典型值

当X210开发板刚上电时，外部晶振+内部时钟发生器产生24MHz的时钟，供给ARMCLK，这时系统的主频就是24MHz，运行非常慢。IROM代码执行时，第6步中初始化了时钟系统，从而给系统提供了一个默认的时钟频率。这个时钟频率是三星推荐的S5PV210工作性能和稳定性最佳的频率。

时钟信号	频率
freq(ARMCLK)	1000 MHz
freq(HCLK_MSYS)	200 MHz
freq(HCLK_IMEM)	100 MHz
freq(PCLK_MSYS)	100 MHz
freq(HCLK_DSYS)	166 MHz
freq(PCLK_DSYS)	83 MHz
freq(HCLK_PSYS)	133 MHz
freq(PCLK_PSYS)	66 MHz
freq(SCLK_ONENAND)	133 MHz, 166 MHz

各时钟的典型值，或者说推荐S5PV210使用的时钟频率，如上所示。我们后续将根据这些推荐的时钟频率，来设置多路选择开关（MUX）、锁相环（PLL）、分频器（DIV）的值。

三、时钟设置有关的寄存器

这部分内容在用户手册第367页。其中最重要的寄存器有3类：xPLL_CONn寄存器、CLK_SRCn寄存器、CLK_DIVn寄存器。其中xPLL_CONn寄存器决定PLL倍频到多少，CLK_SRCn寄存器决定走哪一条路，CLK_DIVn寄存器决定分频多少。

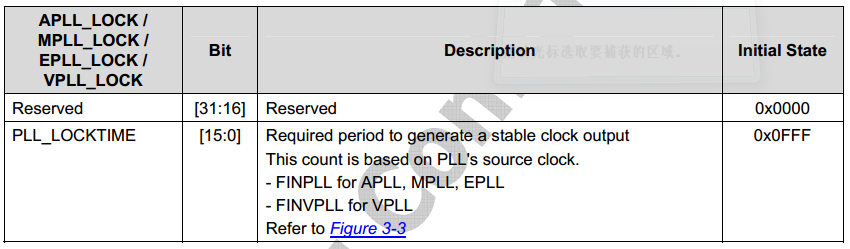

1、xPLL_LOCK寄存器

（1）寄存器的作用

锁相环PLL倍频需要一定时间才能达到相应的频率。xPLL_LOCK寄存器，主要用来控制锁相环PLL锁定周期，其设置一般为默认值，官方推荐值为0xFFF，我们设置为0xFFFF。

（2）寄存器的地址

（3）寄存器的设置

2、xPLL_CONn寄存器

（1）寄存器的作用

这些寄存器用来打开或关闭PLL电路，设置倍频参数，查看PLL锁定状态等。

（2）寄存器的地址

（3）寄存器的设置（以APLL_CON0寄存器为例）

APLL_CON0寄存器各bit的含义如下。

通过对APLL_CON0寄存器进行设置，可以设定锁相环APLL的倍频输出。

其计算公式为：FOUT = MDIV X FIN / (PDIV × 2^(SDIV)-1)。

比如锁相环的输入是24MHz，倍频后要输出1000MHZ，则1000=125*24 / （3*2^1-1）。

也就是说，MDIV要设为125，PDIV要设为3，SDIV要设为1。

对于锁相环APLL，其MDIV, PDIV, SDIV 的约束条件如下：
PDIV: 1 ≤ PDIV ≤ 63
MDIV: 64 ≤ MDIV ≤ 1023
SDIV: 1 ≤ SDIV ≤ 5
Fref (=FIN / PDIV): 1MHz ≤ Fref ≤ 12MHz
FVCO (=2 × MDIV × FIN / PDIV): 1000MHz ≤ FVCO ≤ 2060MHz

对于锁相环ALL，S5PV210推荐的倍频输出情况如下：

3、CLK_SRCn寄存器、CLK_SRC_MASKn寄存器

（1）寄存器的作用

这里的n=0,1,2,3,4,5,6。

CLK_SRCn寄存器，主要用来设置MUX开关（多路选择开关），即选择哪一个作为输入。

CLK_SRC_MASKn寄存器，用来决定 MUX 开关是否使能。如果没有使能，信号不能从MUX开关输出。不过默认都是使能的。

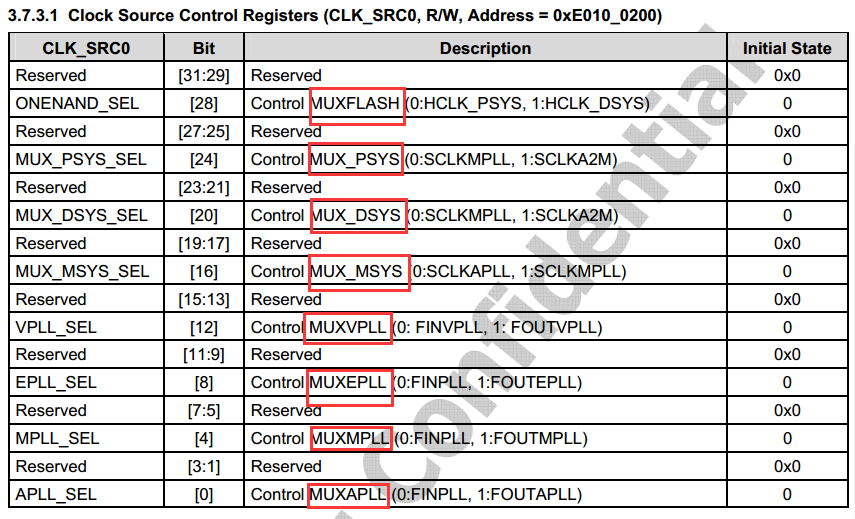

（2）寄存器的设置（以CLK_SRC0寄存器为例）

CLK_SRC0寄存器各bit的含义如下。

注意，我们在编写代码的时候，一般首先要关闭4个PLL后面的MUX开关，设置好相应寄存器以后再把这4个MUX开关打开。

4、CLK_DIVn寄存器

（1）寄存器的作用

CLK_DIVn寄存器，主要用来设置各个分频器的值。

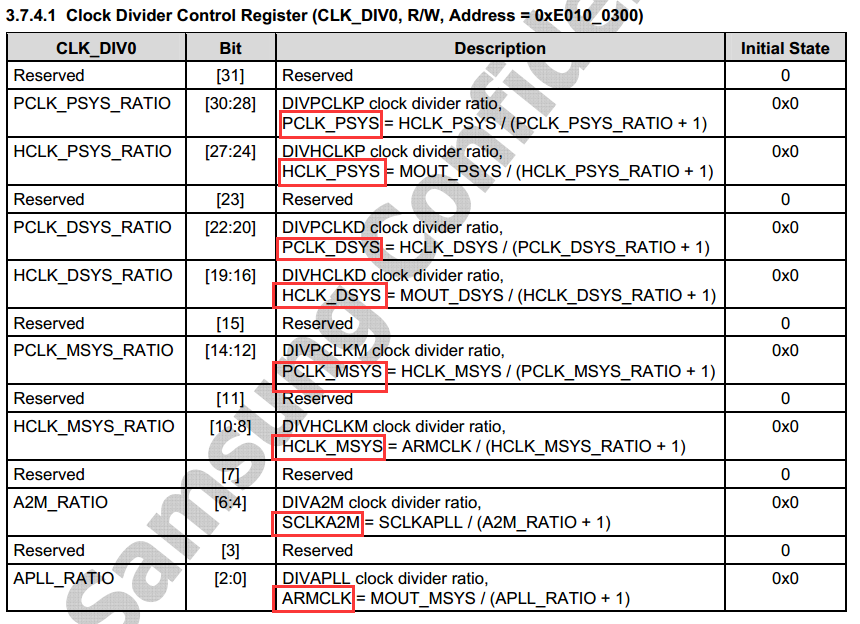

（2）寄存器的设置（以CLK_DIV0寄存器为例）

比如将CLK_DIV0寄存器的内容设置为0x14131440，分析得知这个值表示的意思如下。

首先0x14131440=0b0001_0100_0001_0011_0001_0100_0100_0000

• HCLK_PSYS = MOUT_PSYS / 5
• PCLK_PSYS = HCLK_PSYS / 2
• HCLK_DSYS = MOUT_DSYS / 4
• PCLK_DSYS = HCLK_DSYS / 2
• ·······
• HCLK_MSYS = ARMCLK / 5
• ARMCLK = MOUT_MSYS / 1

5、CLK_GATE_x寄存器

类似于CLK_SRC_MASK，对时钟进行开关控制。

6、CLK_DIV_STATn、CLK_MUX_STATn寄存器

这两类状态位寄存器，用来查看DIV和MUX的状态：已经完成、在进行中。

五、代码实战

这里的代码实践，是指初始化时钟系统，即按照S5PV210推荐的各时钟典型值来进行时钟系统的初始化。初始化完成后，各时钟产生与典型值一样频率的时钟信号。

编程步骤

第1步：在MUL开关处选择不使用PLL，让外部24MHz原始时钟直接过去。

第2步：设置锁相环锁定时间。默认值为0x0FFF，保险起见我们设置为0xFFFF。

第3步：设置分频系统，决定（由PLL出来的）最高时钟如何分频得到各个分时钟。

第4步：设置PLL，主要是设置PLL的倍频系统，决定由输入端24MHz的原始频率可以得到多大的输出频率。我们按照默认设置值设置输出为ARMCLK为1GHz。

第5步：打开PLL。前面4步已经设置好了所有的开关和分频系数，本步骤打开PLL后PLL开始工作，锁定频率后输出，然后经过分频得到各个频率。

注意，下面的代码只设置了APLL和MPLL两个锁相环的倍频，其他两个锁相环没有管。

主流程文件：

​
#define WTCON		0xE2700000
#define SVC_STACK	0xd0037d80.global _start	// 把_start链接属性改为外部，这样其他文件就可以看见_start了
_start:// 第1步：关看门狗（向WTCON的bit5写入0即可）ldr r0, =WTCONldr r1, =0x0str r1, [r0]// 第2步：初始化时钟bl clock_init   // 第3步：设置SVC栈ldr sp, =SVC_STACK// 第4步：开/关icachemrc p15,0,r0,c1,c0,0;			// 读出cp15的c1到r0中//bic r0, r0, #(1<<12)			// bit12 置0  关icacheorr r0, r0, #(1<<12)			// bit12 置1  开icachemcr p15,0,r0,c1,c0,0;// 从这里之后就可以开始调用C程序了bl led_blink					// led_blink是C语言实现的一个函数// 汇编最后的这个死循环不能丢b .​

C语言实现时钟系统的初始化：

#define _REG_APLL_LOCK            *((unsigned int*)0xE0100000)
#define _REG_MPLL_LOCK            *((unsigned int*)0xE0100008)
#define _REG_EPLL_LOCK            *((unsigned int*)0xE0100010)
#define _REG_VPLL_LOCK            *((unsigned int*)0xE0100020)
#define _REG_APLL_CON0            *((unsigned int*)0xE0100100)
#define _REG_MPLL_CON            *((unsigned int*)0xE0100108)
#define _REG_CLK_SRC0            *((unsigned int*)0xE0100200)
#define _REG_CLK_DIV0            *((unsigned int*)0xE0100300)#define APLL_SDIV                (1)
#define APLL_PDIV                (3)
#define APLL_MDIV                (125)
#define APLL_EN                    (1)#define MPLL_SDIV                (1)
#define MPLL_PDIV                (12)
#define MPLL_MDIV                (667)
#define MPLL_EN                    (1)void clock_init(void)
{//第一步先关闭PLL的MUX开关//即设置MUX开关选择路线0，不选择锁相环的那路，也就相当于关闭PLL_REG_CLK_SRC0 = 0x0;//第二步设置LOCK时间，设置为默认值0x0FFF_REG_APLL_LOCK = 0x0FFF;_REG_MPLL_LOCK = 0x0FFF;_REG_EPLL_LOCK = 0x0FFF;_REG_VPLL_LOCK = 0x0FFF;//第三步设置DIV分频器的值    _REG_CLK_DIV0 = 0x14131400;//第四步设置APLL、MPLL的倍频值。_REG_APLL_CON0 = (APLL_EN<<31) | (APLL_MDIV<<16) | (APLL_PDIV<<8) | (APLL_SDIV<<0);_REG_MPLL_CON  = (MPLL_EN<<31) | (MPLL_MDIV<<16) | (MPLL_PDIV<<8) | (MPLL_SDIV<<0);//第五步设置MUX开关，即设置MUX开关选择从PLL出来的那一路_REG_CLK_SRC0 = 0x1111;    }

或者用汇编实现时钟系统的初始化：

// 时钟控制器基地址
#define ELFIN_CLOCK_POWER_BASE		0xE0100000	// 时钟相关的寄存器相对时钟控制器基地址的偏移值
#define APLL_LOCK_OFFSET		0x00
#define MPLL_LOCK_OFFSET		0x08#define APLL_CON0_OFFSET		0x100
#define APLL_CON1_OFFSET		0x104
#define MPLL_CON_OFFSET			0x108#define CLK_SRC0_OFFSET			0x200
#define CLK_SRC1_OFFSET			0x204
#define CLK_SRC2_OFFSET			0x208
#define CLK_SRC3_OFFSET			0x20c
#define CLK_SRC4_OFFSET			0x210
#define CLK_SRC5_OFFSET			0x214
#define CLK_SRC6_OFFSET			0x218
#define CLK_SRC_MASK0_OFFSET	0x280
#define CLK_SRC_MASK1_OFFSET	0x284#define CLK_DIV0_OFFSET			0x300
#define CLK_DIV1_OFFSET			0x304
#define CLK_DIV2_OFFSET			0x308
#define CLK_DIV3_OFFSET			0x30c
#define CLK_DIV4_OFFSET			0x310
#define CLK_DIV5_OFFSET			0x314
#define CLK_DIV6_OFFSET			0x318
#define CLK_DIV7_OFFSET			0x31c#define CLK_DIV0_MASK			0x7fffffff// 这些M、P、S的配置值都是查数据手册中典型时钟配置值的推荐配置得来的。
// 这些配置值是三星推荐的，因此工作最稳定。如果是自己随便瞎拼凑出来的那就要
// 经过严格测试，才能保证一定对。
#define APLL_MDIV      	 		0x7d		// 125
#define APLL_PDIV       		0x3
#define APLL_SDIV       		0x1#define MPLL_MDIV				0x29b		// 667
#define MPLL_PDIV				0xc
#define MPLL_SDIV				0x1#define set_pll(mdiv, pdiv, sdiv)	(1<<31 | mdiv<<16 | pdiv<<8 | sdiv)
#define APLL_VAL			set_pll(APLL_MDIV,APLL_PDIV,APLL_SDIV)
#define MPLL_VAL			set_pll(MPLL_MDIV,MPLL_PDIV,MPLL_SDIV).global clock_init
clock_init:ldr	r0, =ELFIN_CLOCK_POWER_BASE// 1 设置各种时钟开关，暂时不使用PLLldr	r1, =0x0// 芯片手册P378 寄存器CLK_SRC：Select clock source 0 (Main)str	r1, [r0, #CLK_SRC0_OFFSET]				// 2 设置锁定时间，使用默认值即可// 设置PLL后，时钟从Fin提升到目标频率时，需要一定的时间，即锁定时间ldr	r1,	=0x0000FFFF					str	r1,	[r0, #APLL_LOCK_OFFSET]				str r1, [r0, #MPLL_LOCK_OFFSET]	 				// 3 设置分频// 清bit[0~31]ldr r1, [r0, #CLK_DIV0_OFFSET]					ldr	r2, =CLK_DIV0_MASK					bic	r1, r1, r2ldr	r2, =0x14131440						orr	r1, r1, r2str	r1, [r0, #CLK_DIV0_OFFSET]// 4 设置PLL// FOUT = MDIV*FIN/(PDIV*2^(SDIV-1))=0x7d*24/(0x3*2^(1-1))=1000 MHzldr	r1, =APLL_VAL						str	r1, [r0, #APLL_CON0_OFFSET]// FOUT = MDIV*FIN/(PDIV*2^SDIV)=0x29b*24/(0xc*2^1)= 667 MHzldr	r1, =MPLL_VAL						str	r1, [r0, #MPLL_CON_OFFSET]// 5 设置各种时钟开关,使用PLLldr	r1, [r0, #CLK_SRC0_OFFSET]ldr	r2, =0x10001111orr	r1, r1, r2str	r1, [r0, #CLK_SRC0_OFFSET]mov	pc, lr
