以下内容源于朱有鹏《物联网大讲坛》课程的学习,以及博客http://www.cnblogs.com/biaohc/p/6409197.html的学习整理,如有侵权,请告知删除。
一、uboot与linux驱动
1、uboot是裸机程序
- 狭义的驱动的概念:操作系统中用来具体操控硬件的那部分代码叫驱动。
- 裸机中没有驱动的概念,因为没有操作系统。
- 裸机程序是直接操控硬件的,而操作系统中则是通过驱动来操控硬件。两者的本质区别是分层。
2、uboot的虚拟地址对硬件操作的影响
(1)操作系统下,MMU是开启的,即linux驱动使用的都是虚拟地址。纯裸机程序不会开启MMU,全部使用物理地址。
- 这是裸机下和驱动中操控硬件的一个重要区别。
(2)uboot早期也是纯物理地址工作,但是现在的uboot开启了MMU做了虚拟地址映射。
- 查uboot中的虚拟地址映射表,发现除了0x30000000-0x3FFFFFFF映射到了0xC0000000-0xCFFFFFFF之外,其余的虚拟地址空间全是原样映射的。
- 我们驱动中主要是操控硬件寄存器,而S5PV210的SFR都在0xExxxxxx地址空间,因此驱动中不必考虑虚拟地址。
3、uboot移植了linux驱动
(1)linux的驱动是模块化设计。
- linux驱动本身和linux内核不是强耦合的,这是linux驱动可以被uboot移植的关键。
(2)uboot移植了linux驱动源代码。
- uboot是从源代码级别去移植linux驱动的,这就是linux系统的开源性。
(3)uboot中的硬件驱动比linux简单。
- linux驱动本身有更复杂的框架,需要实现更多的附带功能,而uboot本质上只是个裸机程序,uboot移植linux驱动时只是借用了linux驱动的一部分而已。
二、iNand/SD驱动解析

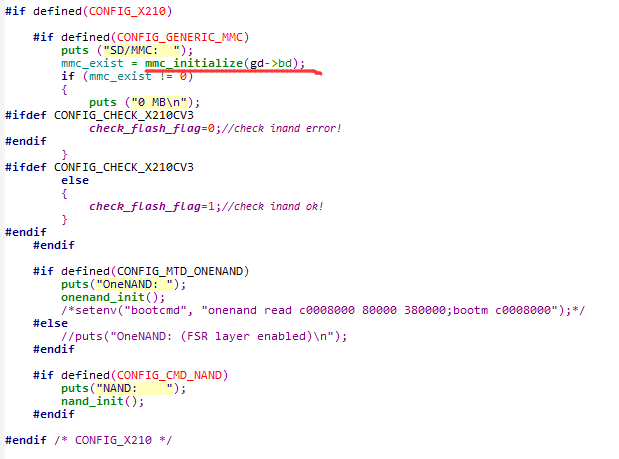

1、MMC驱动的初始化,是在start_armboot函数中,调用的是mmc_initialize函数

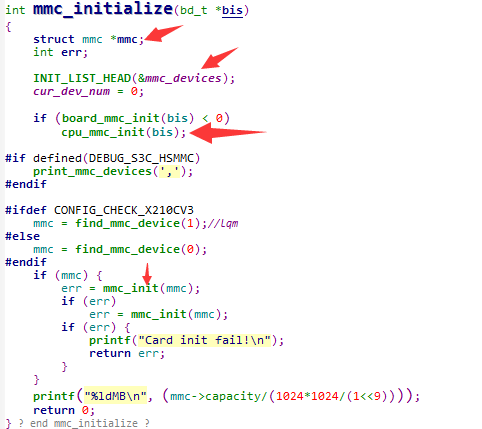

下面看一下mmc_initialize函数
(1)函数位于uboot/drivers/mmc/mmc.c。
(2)此函数主要是初始化开发板上MMC系统。
- SoC里的MMC控制器初始化(MMC系统时钟的初始化、SFR初始化);
- SoC里MMC相关的GPIO的初始化;
- SD卡/iNand芯片的初始化。
(3)mmc_devices,链表全局变量,用来记录系统中所有已经注册的SD/iNand设备。
- 向系统中插入一个SD卡/iNand设备,则系统驱动就会向mmc_devices链表中插入一个数据结构表示这个设备。

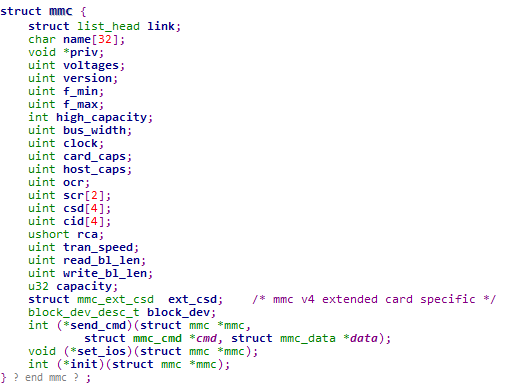

(4)struct mmc类型的结构体指针
- 这个struct mmc类型的结构体非常重要,我们说的驱动主要就是构建这个结构体;
- 在这个结构体中构建了一些列变量、函数指针等;
- 这些变量记录了mmc的一些信息,函数指针所指向的函数是用来向sd卡中发送命令、或者发送数据、直接操作最底层的特殊功能寄存器
下面看一下cpu_mmc_init函数
(1)函数位于uboot/cpu/s5pc11x/cpu.c中,通过调用3个函数来完成。
(2)setup_hsmmc_clock,在uboot/cpu/s5pc11x/setup_hsmmc.c中,用来初始化SoC中MMC控制器中的时钟部分的。
(3)setup_hsmmc_cfg_gpio,在uboot/cpu/s5pc11x/setup_hsmmc.c中,用来配置SoC中MMC控制器相关的GPIO的。

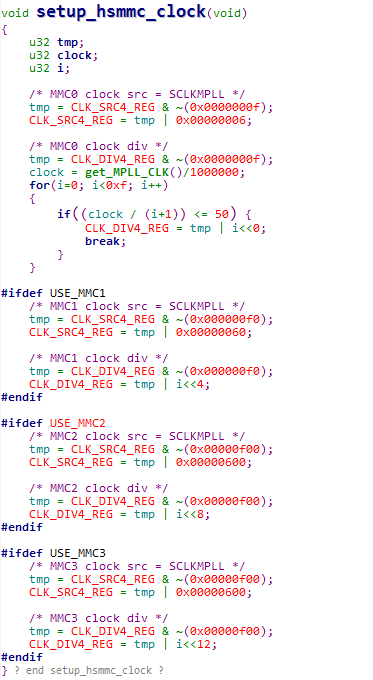

下面看一下setup_hsmmc_clock函数,主要是选择时钟源、分频

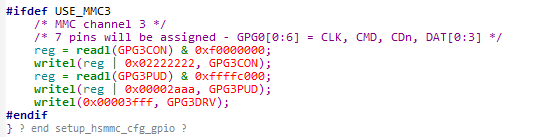

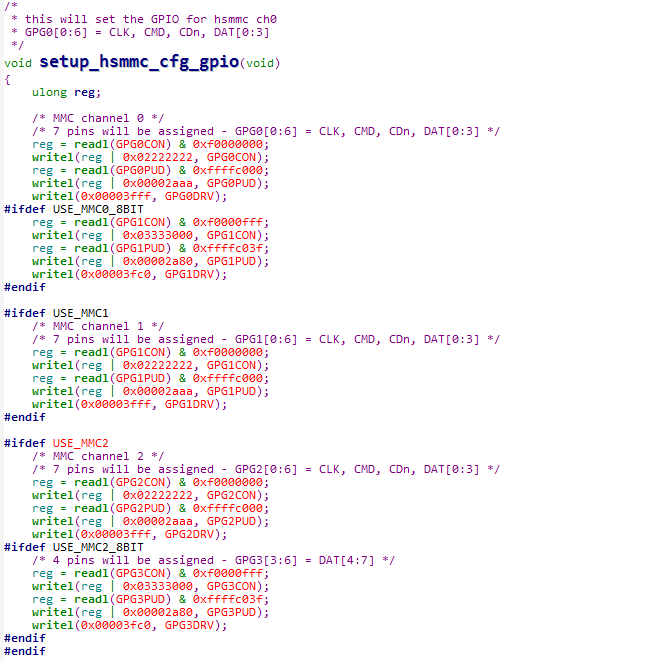

下面看一下setup_hsmmc_cfg_gpio函数,主要是初始化相关的GPIO

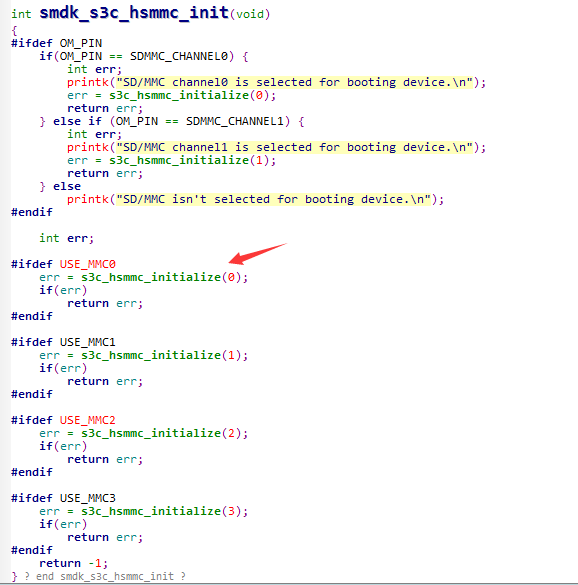

下面看一下smdk_s3c_hsmmc_init函数
(1)函数位于:uboot/drivers/mmc/s3c_hsmmc.c中。
(2)函数内部通过宏定义USE_MMCx来决定是否调用s3c_hsmmc_initialize来进行具体的初始化操作。

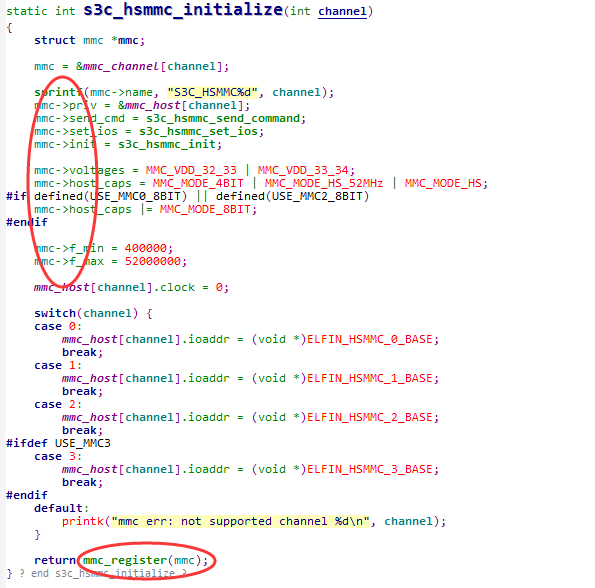

下面看一下s3c_hsmmc_initialize函数
(1)函数位于:uboot/drivers/mmc/s3c_hsmmc.c中。
(2)定义并且实例化一个struct mmc类型的对象
- 即定义了一个指针,给指针分配内存,然后填充它的各种成员,最后调用mmc_register函数来向驱动框架注册这个mmc设备驱动。
(3)mmc_register功能是进行mmc设备的注册,注册方法其实就是将当前这个struct mmc使用链表连接到mmc_devices这个全局变量中去。
(4)在X210中定义了USE_MMC0和USE_MMC2
- 因此在我们的uboot初始化时,会调用2次s3c_hsmmc_initialize函数,传递参数分别是0和2;
- 因此完成之后系统中会注册上2个mmc设备,表示当前系统中有2个mmc通道在工作。平常我们说的通道0和通道2?
(5)真正的操作寄存器的函数是s3c_hsmmc_send_command、s3c_hsmmc_set_ios、s3c_hsmmc_init;
- 发送命令、发送数据、初始化三个函数;
- 这三个函数是最底层的、直接操作GPIO进而特殊功能寄存器的函数;
- 这三个函数以及一些变量被封装在struct mmc结构体中,因而操作系统对mmc设备进行操作的时候,到封装以后的这个结构体中进行操作即可;
(6)至此cpu_mmc_init函数分析完成。

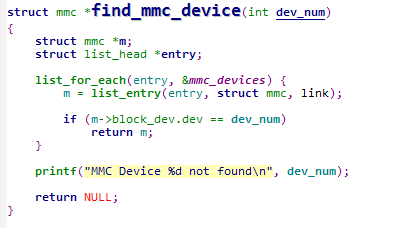

下面看一下find_mmc_device函数
(1)函数位于uboot/drivers/mmc/mmc.c中。
(2)通过mmc设备编号来在系统中查找对应的mmc设备(struct mmc的对象,根据上面分析系统中有2个,编号分别是0和2)。
- 通过遍历mmc_devices链表,去依次寻找系统中注册的mmc设备,然后对比其设备编号和我们当前要查找的设备编号,如果相同则就找到了要找的设备。
- 找到了后调用mmc_init函数来初始化它。

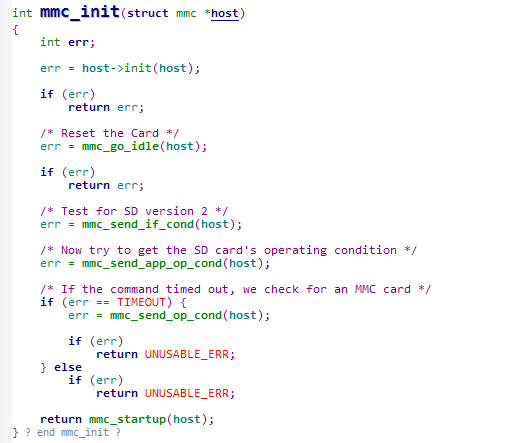

下面看一下mmc_init函数
(1)函数位于:drivers/mmc/mmc.c中。
(2)分析猜测这个函数应该要进行mmc卡的初始化了(前面已经进行了SoC端控制器的初始化)

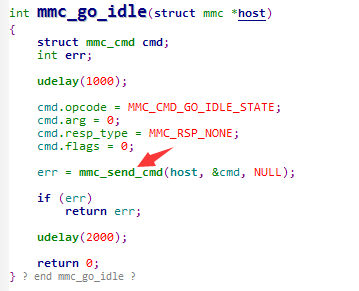

(3)函数的调用关系为:
mmc_init
mmc_go_idle
mmc_send_cmd
mmc_send_if_condmmc_send_cmd……
(4)分析可知,mmc_init函数通过依次向mmc卡发送命令码(CMD0、CMD2那些)来初始化SD卡/iNand内部的控制器,以达到初始化SD卡的目的。
- 调用struct mmc 中的函数进行了一些时序操作
(5)send_cmd函数的细节找不到……
2、总结
(1)至此整个MMC系统初始化结束。
(2)整个MMC系统初始化分为2大部分
- SoC这一端的MMC控制器的初始化,SD卡这一端卡本身的初始化。
- 前一步主要是在cpu_mmc_init函数中完成,后一部分主要是在mmc_init函数中完成。
(3)初始化完成后,使用sd卡/iNand的操作方法和mmc_init函数中初始化SD卡的操作一样的方式。读写sd卡时也是通过总线向SD卡发送命令、读取/写入数据来完成的。
(4)顺着操作追下去,到了mmc_send_cmd函数处就断了,真正的向SD卡发送命令的硬件操作的函数找不到。这就是学习驱动的麻烦之处。
(6)struct mmc结构体是关键。
- 上述两部分初始化之间用mmc结构体来链接的;
- 初始化完了后对mmc卡的常规读写操作也是通过mmc结构体来链接的。
三、关于驱动的理解
1、驱动的关键数据结构
(1)驱动的设计中有一个关键数据结构。譬如MMC驱动的结构体就是struct mmc。
- 这些结构体中包含一些变量和一些函数指针,变量用来记录驱动相关的一些属性,函数指针用来记录驱动相关的操作方法。
- 这些变量和函数指针加起来就构成了驱动。驱动就被抽象为这个结构体。
(2)一个驱动工作时主要分两部分
- 驱动构建(构建一个struct mmc然后填充它);
- 驱动运行时(调用这些函数指针指针的函数和变量);
2、分离思想
(1)分离思想,即在驱动中将操作方法和数据分开。
(2)操作方法就是函数,数据就是变量。
- 所谓操作方法和数据分离的意思就是,在不同的地方来存储和管理驱动的操作方法和变量,这样的优势就是驱动便于移植。
3、分层思想
(1)分层思想,是指一个整个的驱动分为好多个层次。
- 简单理解就是驱动分为很多个源文件,放在很多个文件夹中
- 譬如本课程讲的mmc的驱动涉及到drivers/mmc下面的2个文件、cpu/s5pc11x下的好几个文件。
(2)以mmc驱动为例来分析各个文件的作用
uboot/drivers/mmc/mmc.c
- 本文件是和MMC卡操作有关的方法,譬如MMC卡设置空闲状态的、卡读写数据等。
- 本文件中并没有具体的硬件操作函数,操作最终指向的是struct mmc结构体中的函数指针,这些函数指针是在驱动构建的时候和真正硬件操作的函数挂接的(真正的硬件操作的函数在别的文件中)。
uboot/drivers/mmc/s3c_hsmmc.c:
- 本文件是SoC内部MMC控制器的硬件操作的方法,譬如向SD卡发送命令的函数(s3c_hsmmc_send_command),譬如和SD卡读写数据的函数(s3c_hsmmc_set_ios)
- 这些函数是具体操作硬件的函数,即mmc.c中需要的那些硬件操作函数。这些函数在mmc驱动初始化构建时(s3c_hsmmc_initialize函数中)和struct mmc挂接起来。
由上分析可知
- mmc.c和s3c_hsmmc.c构成了一个分层,mmc.c中调用了s3c_hsmmc.中的函数,所以mmc.c在上层,s3c_hsmmc.c在下层。
- mmc.c中不涉及具体硬件的操作,s3c_hsmmc.c中不涉及驱动工程时的时序操作。
- 如果我们要把这一套mmc驱动移植到别的SoC上,那么mmc.c就不用动,修改s3c_hsmmc.c即可;
- 如果SoC没变但是SD卡升级了,这时候只需要更换mmc.c,不需要更换s3c_hsmm。
