《DIY四轴飞行器》读书笔记1

内容整理于黄和悦的《DIY四轴飞行器》。


一、四轴飞行器概述

1、四轴飞行器的现状

(1)研究内容

  • 多级协作,自主飞行倾斜;
  • 最优控制理论,飞行器自主飞行和避障;
  • 主要是飞控部分。

(2)特点

  • 无刷电机(直流输入,三相电输出);
  • 惯性较小,运动状态极易改变,需要很高的控制频率。
  • 姿态检测和控制。


2、力学原理和控制框图

(1)力学原理

  • X模式,+模式。
  • 力的合成和分解,空气转动扭矩的反向性。
  • 相邻电机转动方向相反。

(2)坐标系

  • 机体坐标系,当四轴倾斜时,此坐标系和大地坐标系不再重合。
  • XYZ轴和各个旋转轴之间符合右手螺旋定则,XYZ坐标系上面的旋转方向命名为俯仰、横滚、偏航。用角度来表示。
  • 所谓四通道,即上下油门、左转右转、前后运动、左右运动。
  • 飞行器控制框图。


二、四轴飞行器的组成和各部分功能

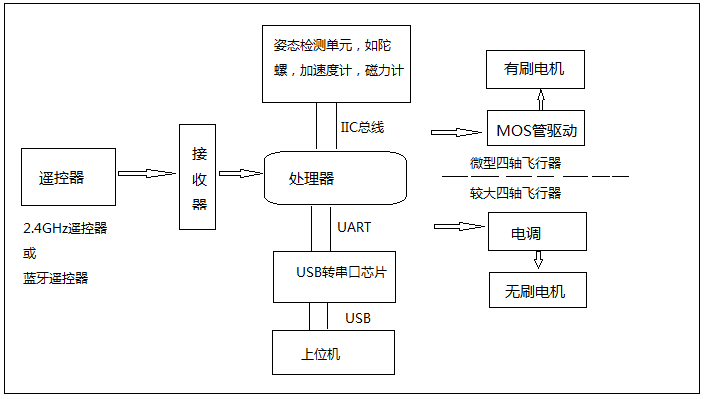

1、结构框图


(1)遥控器和接收器

  • 接收器输出的是50Hz的PWM波,用占空比数值来表示遥控器摇杆的位置
  • 这些是由我们来控制,如果是视觉控制,自主导航类的四轴,目标姿态则又不同了。

(2)姿态检测单元

  • 陀螺仪:检测四轴绕着Pit,Rol,Yaw三个方向的旋转角速度的器件;
  • 加速度计:检测沿着XYZ三个轴的线性加速度的器件;
  • 磁强计:即电子罗盘,用于测定于地磁南北极的夹角,从而知道机体坐标系和大地坐标系的偏差。
  • 气压计:知道四轴周围的气压,从而知道绝对高度,起到稳定高度的作用。
  • 可见前三者各有三个轴向的数据采集,加上气压计采集的一个高度数据,包含以上单元的姿态检测单元称为10DOF,即10轴传感单元。

(3)处理器

  • 对姿态单元检测到的数据进行处理和计算,得到当前四轴的准确姿态;
  • 对预期姿态和当前的真实值进行对比,计算出误差,并输入到PID调节器,最终解算出四个电机的转速;
  • 而转速数据以四路PWM波的形式输送到电机驱动和电机中。

(4)调试器

  • 调试器将程序下载到处理器中;
  • 结合适当的PC程序,可以观测四轴算法计算出来的各种数据。

(5)电机驱动器和电机

  • 在较大四轴飞行器中,一般采用无刷电机,配合无刷电机驱动器(俗称电调),要求50Hz的PWM波,占空比为5%~10%。
  • 在微型四轴飞行器中,一般采用有刷电机,配合MOS管即可,无需按照电调的范围调节占空比、频率,而是可以自定义。

2、遥控器

(1)2.4G遥控器

  • 对码
  • 发射机通道和反向设计

(2)蓝牙/安卓遥控


3、电机和驱动

(1)无刷电机(属于外转子机)

(2)电压(将一节锂电池的3.7v称作1S)

(3)电调(MOS管配合单片机组成,将直流电转化为三相驱动电流)

(4)油门行程:当占空比变化1%时,电调控制电机转速对应多少变化。


4、机架

5、电池

(1)电池的C数(指的是最大放电倍率)

(2)电池的容量


6、飞控

接收遥控器信号

计算当前姿态,与预设姿态比较,输入PID调节器(这个是在处理器中?)

输出PWM(到电调?),用占空比控制电机。
