MP4文件格式相关内容

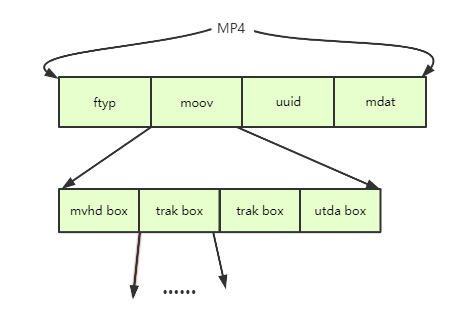

• MP4文件由许多box组成，每个box包含不同的信息， 这些box以树形结构的方式组织。
• 以下是主要box的简要说明：

• 根节点之下，主要包含三个节点：ftyp、moov、mdat。
  • ftyp：文件类型。描述遵从的规范的版本。
  • moov box：媒体的metadata信息，保存了音视频数据的时空信息。
  • mdat：具体的媒体数据。
  • 说明：在 mp4 中默认写入字节序是 Big-Endian的。

2. mp4文件基本信息

分析mp4文件的工具：

• mp4box.js：一个在线解析mp4的工具。
• bento4：包含mp4dump、mp4edit、mp4encrypt等工具。
• MP4Box：类似于bento4，包含很全面的工具。
• mp4info.exe: windows平台图形界面展示mp4基本信息的工具。

• mvhd针对整个影片，tkhd针对单个track，mdhd针对媒体，vmhd针对视频，smhd针对音频，可以认为是从 宽泛 > 具体，前者一般是从后者推导出来的。

mp4文件基本信息

• audio信息：
  • smplrate：sample rate(采样率)。
  • channel：通道个数。
  • bitrate：比特率。
  • audiosamplenum：音频sample的个数。
• video信息：
  • width、height：视频的宽/高。
  • bitrate：比特率(码率)，秒为单位。等于视频总的大小/时长。
  • frames：视频帧数。
  • fps：帧率(frame per second)。
  • total_time：时间长度，ms为单位。等于duration/timescale。
  • timescale：时间的粒度，1000表示1000个单位为1s。
  • duration：时间粒度的个数。
  • videosamplenum：视频sample的个数。

3. 封装格式重要概念

box

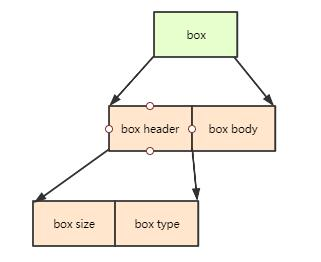

• mp4文件由若干个box组成。下面是box结构的一个示意图。

• box由header和body组成，header指明box的size和type。size是包含box header的整个box的大小。
• box type，通常是4个ASCII码的字符如“ftyp”、“moov”等，这些box type都是已经预定义好的，表示固定的含义。如果是“uuid”，表示该box为用户自定义扩展类型，如果box type是未定义的，应该将其忽略。
• 如果header中的size为1，则表示box长度需要更多的bits位来描述，在后面会有一个64bits位的largesize用来描述box的长度。如果size为0，表示该box为文件的最后一个box，文件结尾（同样只存在于“mdat”类型的box中）。
• 只有“mdat”类型的box才可能会用到large size
• size后面紧跟着的32位为box type，一般是4个字符，如“ftyp”、“moov”等，这些box type都是预定义好的，分别表示固定的意义。如果是“uuid”，表示box为用户的扩展类型，如果未定义box type 需要将其忽略
• box中可以包含box，这种box称为container box。
• box分为两种，Box和Fullbox。FullBox 是 Box 的扩展，Header 中增加了version 和 flags字段，分别定义如下：

aligned(8) class Box (unsigned int(32) boxtype,optional unsigned int(8)[16] extended_type) {unsigned int(32) size;unsigned int(32) type = boxtype;if (size==1) {unsigned int(64) largesize;} else if (size==0) {// box extends to end of file}if (boxtype==‘uuid’) {unsigned int(8)[16] usertype = extended_type;}
}

• FullBox有version和flags字段，

aligned(8) class FullBox(unsigned int(32) boxtype, unsigned int(8) v, bit(24) f)
extends Box(boxtype) {unsigned int(8) version = v;bit(24) flags = f;
}

MP4box

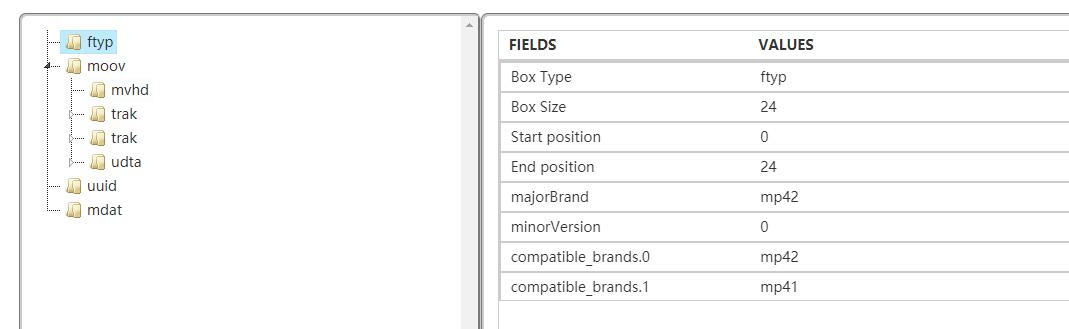

ftyp box

• 该box有且只有1个，并且只能被包含在文件层，而不能被其他box包含。该box应该被放在文件的最开始，指示该MP4文件应用的相关信息。
• “ftyp” body依次包括1个32位的major brand（4个字符），1个32位的minor version（整数）和1个以32位（4个字符）为单位元素的数组compatible brands。这些都是用来指示文件应用级别的信息。
• major_brand：比如常见的 isom、mp41、mp42、avc1、qt等。它表示“最好”基于哪种格式来解析当前的文件。举例，major_brand 是 A，compatible_brands 是 A1，当解码器同时支持 A、A1 规范时，最好使用A规范来解码当前媒体文件，如果不支持A规范，但支持A1规范，那么，可以使用A1规范来解码；
• minor_version：提供 major_brand 的说明信息，比如版本号，不得用来判断媒体文件是否符合某个标准/规范；
• compatible_brands：文件兼容的brand列表。比如 mp41 的兼容 brand 为 isom。通过兼容列表里的 brand 规范，可以将文件 部分（或全部）解码出来；
• 在实际使用中，不能把 isom 做为 major_brand，而是需要使用具体的brand（比如mp41），因此，对于 isom，没有定义具体的文件扩展名、mime type。

• 下面是常见的几种brand，以及对应的文件扩展名、mime type，更多brand可以参考 这里 。

• MP4封装格式介绍及解析_tiankong19999的博客-CSDN博客_mp4封装

补充

关于AVC/AVC1

• 在讨论 MP4 规范时，提到AVC，有的时候指的是“AVC文件格式”，有的时候指的是"AVC压缩标准（H.264）"，这里简单做下区分。
  • AVC文件格式：基于 ISO基础文件格式 衍生的，使用的是AVC压缩标准，可以认为是MP4的扩展格式，对应的brand 通常是 avc1，在MPEG-4 PART 15 中定义。
  • AVC压缩标准（H.264）：在MPEG-4 Part 10中定义。
  • ISO基础文件格式(Base Media File Format) 在 MPEG-4 Part 12 中定义。

FREE（可选的）

• free是可选的，如果存在，则通常出现在moov与mdat之间，即moov-free-mdat。
• free中的数据通常为全0，其作用相当于占位符，在实时拍摄视频，moov数据增多时分配给moov使用。
• 因为设备录制视频时并不能预先知道视频数据大小，如果moov在mdat之前，随着拍摄mdat的数据会增加，moov数据也会增多，如果没有free预留的空间，则要不停的向后移动mdat数据以腾出moov空间。

•    “free”中的内容是无关紧要的，可以被忽略。该box被删除后，不会对播放产生任何影响。

moov box

• moov box 是一个 container box 该box包含了文件媒体的元数据信息，具体内容信息由子box诠释。同File Type Box一样，该box有且只有一个，且只被包含在文件层。一般情况下，“moov”会紧随“ftyp”出现。
• 可以看到这个demo 中有 mvhd、trak、udta 三种 box 一般情况下 “moov”中会包含1个“mvhd”和若干个“trak”。其中“mvhd”为header box，一般作为“moov”的第一个子box出现。“trak”包含了一条音、视频轨/流/track的相关信息，也是一个container box。
• 该box是解析MP4文件里面最重要的一个box，它包含了音视频数据的编码格式、音视频数据样本，chunks的大小、存储位置也即偏移offset、时间戳单位、DTS，CTS(PTS)，解码时间、显示时间等等…
• moov box中记录的每帧音视频数据位置信息，实际上都在mdat box中，通过解析moov box来获取到每帧音视频数据具体位置后，使得播放器能方便的拖拉进度条。

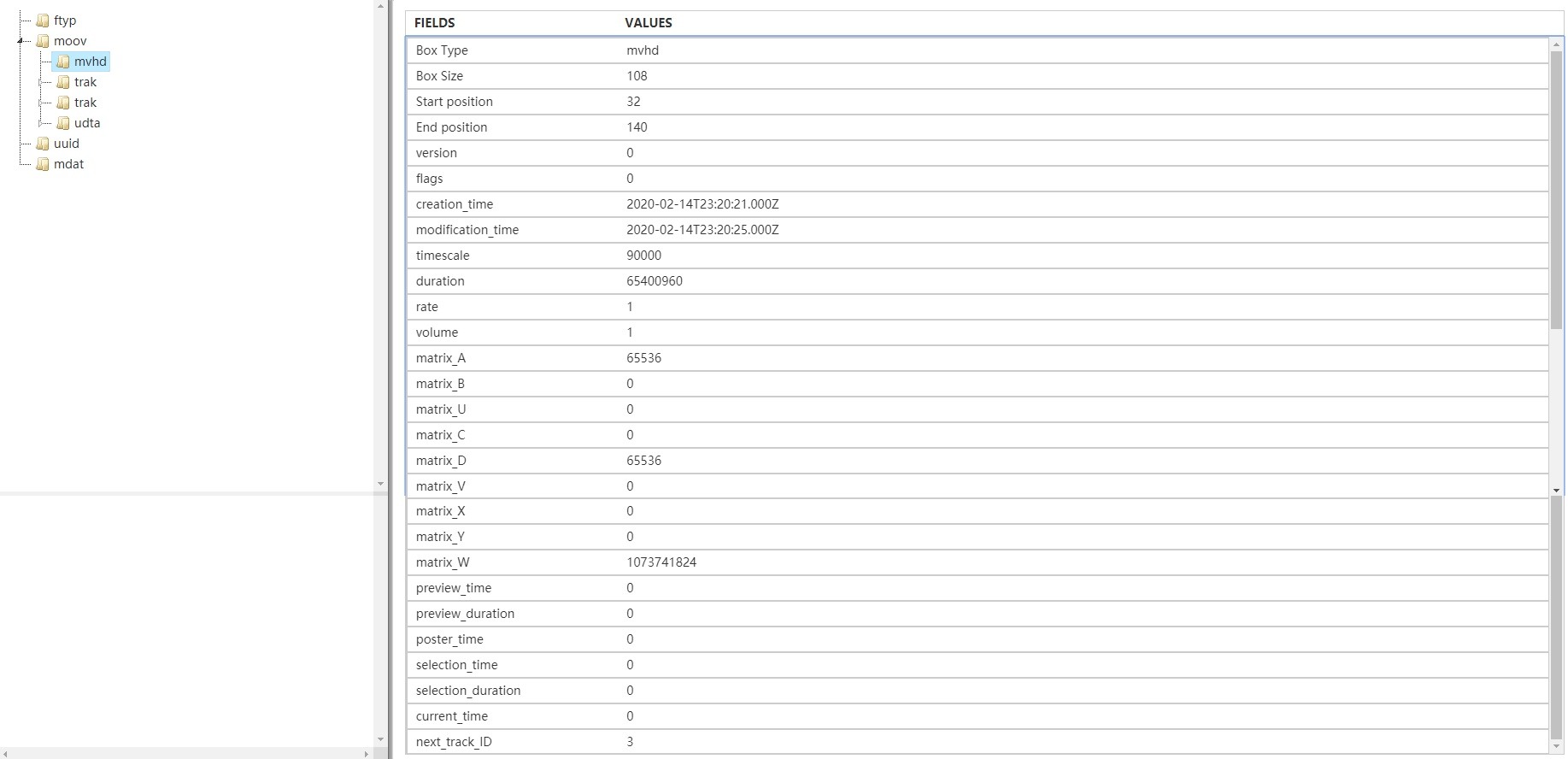

mvhd box (Movie Header Box)

• mvhd 描述了与具体音频或视频流无关的文件整体信息，其中的duration/timescale的值即为单位为秒的媒体时长。
• 创建时间、修改时间、时间度量标尺、可播放时长等信息

字段	字节数	意义
box size	4	box大小
box type	4	box类型
version	1	box版本，0或1，一般为0。（以下字节数均按version=0）
flags	3
creation time	4	创建时间（相对于UTC时间1904-01-01零点的秒数）
modification time	4	修改时间
time scale	4	文件媒体在1秒时间内的刻度值，可以理解为1秒长度的时间单元数
duration	4	该 track的时间长度，用duration和time scale值可以计算track时长，比如audio track的time scale = 8000, duration = 560128，时长为70.016，video track的time scale = 600, duration = 42000，时长为70
rate	4	推荐播放速率，高16位和低16位分别为小数点整数部分和小数部分，即[16.16] 格式，该值为1.0（0x00010000）表示正常前向播放
volume	2	与rate类似，[8.8] 格式，1.0（0x0100）表示最大音量
reserved	10	保留位
matrix	36	视频变换矩阵，一般忽略不计
pre-defined	24
next track id	4	下一个track使用的id号

补充

•  timescale：一秒包含的时间单位（整数）。举个例子，如果timescale等于1000，那么，一秒包含1000个时间单位（后面track等的时间，都要用这个来换算，比如track的duration为10,000，那么，track的实际时长为10,000/1000=10s）；
• next_track_ID：32位整数，非0，一般可以忽略不计。当要添加一个新的track到这个影片时，可以使用的track id，必须比当前已经使用的track id要大。也就是说，添加新的track时，需要遍历所有track，确认可用的track id；

trak box (Track Box)

• trak也是一个container box，其子box包含了该track的媒体数据引用和描述。一个MP4文件中的媒体可以包含多个track，且至少有一个track，这些track之间彼此独立，有自己的时间和空间信息。“trak”必须包含一个“tkhd”和一个“mdia”，此外还有很多可选的box（略）
• track表示一些sample集合，对于媒体数据来说，track表示一个视频或者音频序列
• 一系列子box描述了每个媒体轨道的具体信息
• hint track并不包含媒体数据，而是包含将一些其他数据track打包成流媒体的指示信息
• sample对于非hint track来说，video sample 表示视频帧，或者一组连续视频帧，audio sample即为一段连续的压缩音频，统称为sample，对于hint track，sample定义了一个或者多个流媒体的格式
• sample table指明sample的时序和物理布局的表
• chunk 一个track的几个sample组成的单元
• MP4文件中 媒体内容在moov的box中，一个moov包含多个track，每个track就是一个随时间变化的媒体序列，track里每个时间单位是一个sample，sample是按照时间顺序排列。注意，一帧音频可以分解为多个音频sample，所以音频一般用sample作为单位，而不用帧

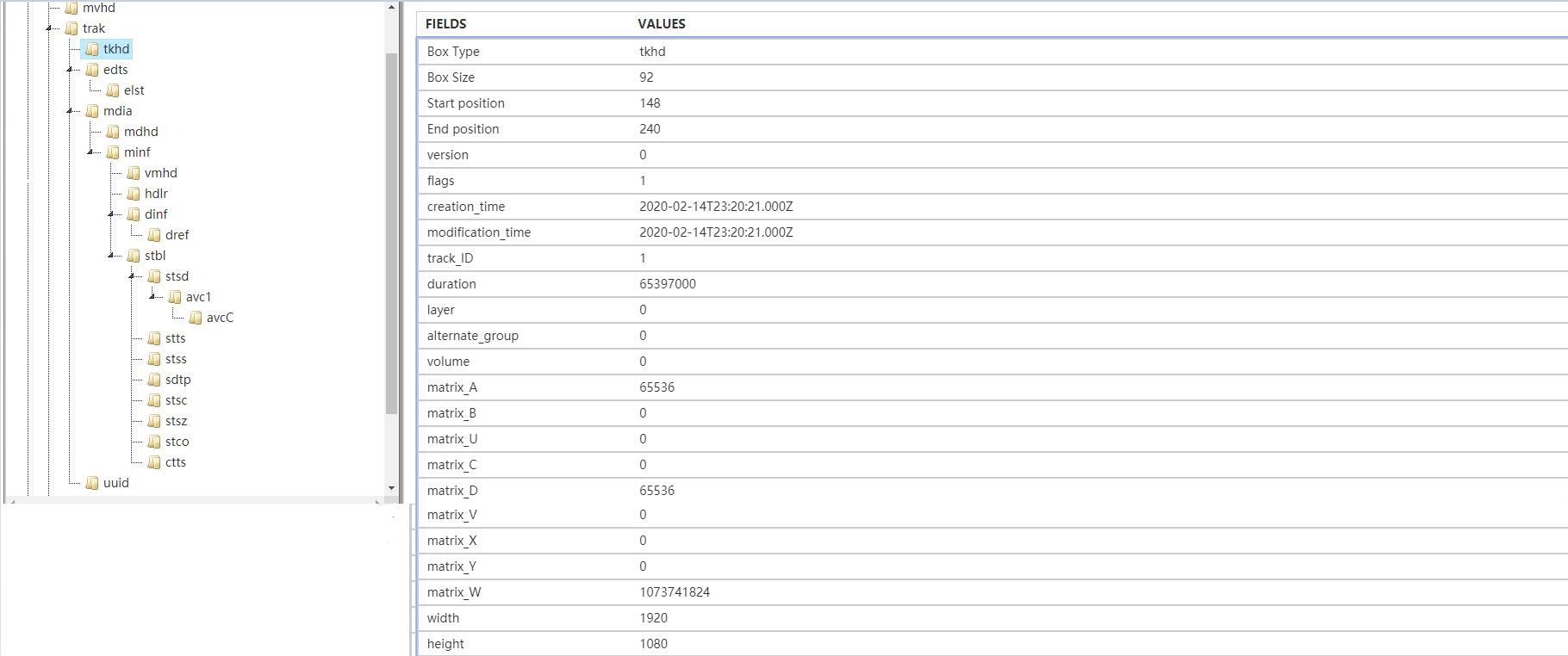

tkhd(track header box)

• tkhd 描述的该track的，如果是视频会有宽、高信息、 还有文件创建时间、修改时间等。

字段	字节数	意义
box size	4	box大小
box type	4	box类型
version	1	box版本，0或1，一般为0。（以下字节数均按version=0）
flags	3	按位或操作结果值，预定义如下：0x000001 track_enabled，否则该track不被播放；0x000002 track_in_movie，表示该track在播放中被引用；0x000004 track_in_preview，表示该track在预览时被引用。一般该值为7，如果一个媒体所有track均未设置track_in_movie和track_in_preview，将被理解为所有track均设置了这两项；对于hint track，该值为0
creation time	4	创建时间（相对于UTC时间1904-01-01零点的秒数）
modification time	4	修改时间
track id	4	id号，不能重复且不能为0
reserved	4	保留位
duration	4	track的时间长度；当前track的完整时长（需要除以timescale得到具体秒数）
reserved	8	保留位
layer	2	视频层，默认为0，值小的在上层；视频轨道的叠加顺序，数字越小越靠近观看者，比如1比2靠上，0比1靠上
alternate group	2	track分组信息，默认为0表示该track未与其他track有群组关系；当前track的分组ID，alternate_group值相同的track在同一个分组里面。同个分组里的track，同一时间只能有一个track处于播放状态。当alternate_group为0时，表示当前track没有跟其他track处于同个分组。一个分组里面，也可以只有一个track
volume	2	[8.8] 格式，如果为音频track，1.0（0x0100）表示最大音量；否则为0
reserved	2	保留位
matrix	36	视频变换矩阵
width	4	宽
height	4	高，均为 [16.16] 格式值，与sample描述中的实际画面大小比值，用于播放时的展示宽高

补充

• flags：按位或操作获得，默认值是7（0x000001 | 0x000002 | 0x000004），表示这个track是启用的、用于播放的 且 用于预览的。
  • Track_enabled：值为0x000001，表示这个track是启用的，当值为0x000000，表示这个track没有启用；
  • Track_in_movie：值为0x000002，表示当前track在播放时会用到；
  • Track_in_preview：值为0x000004，表示当前track用于预览模式；

mdia (Track Media Structure)

• mdia box 描述了这条音视频轨/流(trak)的媒体数据样本的主要信息，对播放器来说是一个很重要的box
• “mdia”也是个container box，其子box的结构和种类还是比较复杂的。先来看一个“mdia”的实例结构树图。

•  总 体来说，“mdia”定义了track媒体类型以及sample数据，描述sample信息。一般“mdia”包含一个“mdhd”，一个“hdlr”和 一个“minf”，其中“mdhd”为media header box，“hdlr”为handler reference box，“minf”为media information box。下面依次看一下这几个box的结构。

mdhd (Media Header Box)

• 当前音/视频轨/流(trak)的总体信息, 该box中有duration字段和timescale字段，duration/timescale的值即为当前流的时长。
• hdlr box用来指定该流的类型

字段	字节数	意义
box size	4	box大小
box type	4	box类型
version	1	box版本，0或1，一般为0。（以下字节数均按version=0）
flags	3
creation time	4	创建时间（相对于UTC时间1904-01-01零点的秒数）
modification time	4	修改时间
time scale	4	同前表
duration	4	track的时间长度
language	2	媒体语言码。最高位为0，后面15位为3个字符（见ISO 639-2/T标准中定义）
pre-defined	2

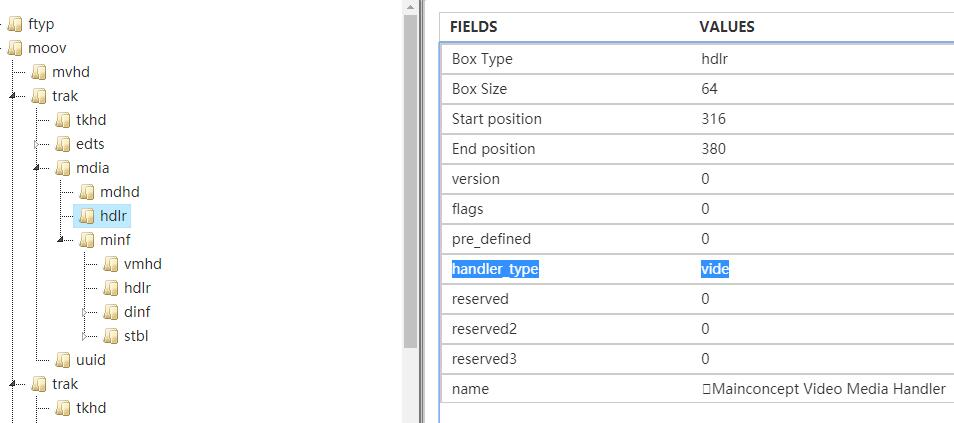

 Handler Reference Box（hdlr）

• “hdlr”解释了媒体的播放过程信息，该box也可以被包含在meta box（meta）中。“hdlr”结构如下表。

字段	字节数	意义
box size	4	box大小
box type	4	box类型
version	1	box版本，0或1，一般为0。（以下字节数均按version=0）
flags	3
pre-defined	4
handler type	4	在media box中，该值为4个字符：“vide”— video track“soun”— audio track“hint”— hint track
reserved	12
name	不定	track type name，以‘\0’结尾的字符串

• handler_type的取值包括：
  • vide（0x76 69 64 65），video track；
  • soun（0x73 6f 75 6e），audio track；
  • hint（0x68 69 6e 74），hint track；
• name为utf8字符串，对handler进行描述，比如 L-SMASH Video Handler（参考 这里）。
• “hdlr”的字节实例如下图，各字段已经用颜色区分开：

• stsd box的子box用于保存该流的编码类型

• avcC box指定了该流的编码类型为H264，储了解码所需的SPS、PPS信息。
• stsc stsz stco三个box用于保存每帧视频或音频数据在文件中的保存位置。
• stts stss ctts三个box用于保存媒体数据和时间戳的对应关系。
• 在同级的stbl的样本表box里面可以查到对应的样本 描述信息(stsd),时序信息(stts),样本的大小信息(stsz),样本到chunk的映射信息(stsc),chunk的位置信息(stco)等等

Media Information Box（minf）

•    “minf” 存储了解释track媒体数据的handler-specific信息，media handler用这些信息将媒体时间映射到媒体数据并进行处理。“minf”中的信息格式和内容与媒体类型以及解释媒体数据的media handler密切相关，其他media handler不知道如何解释这些信息。“minf”是一个container box，其实际内容由子box说明。
•    一 般情况下，“minf”包含一个header box，一个“dinf”和一个“stbl”，其中，header box根据track type（即media handler type）分为“vmhd”、“smhd”、“hmhd”和“nmhd”，“dinf”为data information box，“stbl”为sample table box。下面分别介绍。
•    下图为“minf”部分字节实例，其中红色为box header，蓝色为“smhd”，绿色为“dinf”，黄色为一部分“stbl”。

Media Information Header Box（vmhd、smhd、hmhd、nmhd）

• Video Media Header Box（vmhd）

字段	字节数	意义
box size	4	box大小
box type	4	box类型
version	1	box版本，0或1，一般为0。（以下字节数均按version=0）
flags	3
graphics mode	4	视频合成模式，为0时拷贝原始图像，否则与opcolor进行合成
opcolor	2×3	｛red，green，blue｝

• Sound Media Header Box（smhd）

字段	字节数	意义
box size	4	box大小
box type	4	box类型
version	1	box版本，0或1，一般为0。（以下字节数均按version=0）
flags	3
balance	2	立体声平衡，[8.8] 格式值，一般为0，-1.0表示全部左声道，1.0表示全部右声道
reserved	2

• Hint Media Header Box（hmhd）  略
• Null Media Header Box（nmhd）  非视音频媒体使用该box，略

Data Information Box（dinf）

•    “dinf”解释如何定位媒体信息，是一个container box。“dinf”一般包含一个“dref”，即data reference box；“dref”下会包含若干个“url”或“urn”，这些box组成一个表，用来定位track数据。简单的说，track可以被分成若干段，每 一段都可以根据“url”或“urn”指向的地址来获取数据，sample描述中会用这些片段的序号将这些片段组成一个完整的track。一般情况下，当 数据被完全包含在文件中时，“url”或“urn”中的定位字符串是空的。
•  “dref”的字节结构如下表。

字段	字节数	意义
box size	4	box大小
box type	4	box类型
version	1	box版本，0或1，一般为0。（以下字节数均按version=0）
flags	3
entry count	4	“url”或“urn”表的元素个数
“url”或“urn”列表	不定

•    “url”或“urn”都是box，“url”的内容为字符串（location string），“urn”的内容为一对字符串（name string and location string）。当“url”或“urn”的box flag为1时，字符串均为空。
•    下 面是一个“dinf”的字节实例图。其中黄色为“dinf”的box header，由红色部分我们知道包含的“url”或“urn”个数为1，红色后面为“url”box的内容。紫色为“url”的box header（根据box type我们知道是个“url”），绿色为box flag，值为1，说明“url”中的字符串为空，表示track数据已包含在文件中。

Sample Table Box（stbl）

•    “stbl”几乎是普通的MP4文件中最复杂的一个box了，首先需要回忆一下sample的概念。sample是媒体数据存储的单位，存储在media的chunk中，chunk和sample的长度均可互不相同，如下图所示。

•    “stbl” 包含了关于track中sample所有时间和位置的信息，以及sample的编解码等信息。利用这个表，可以解释sample的时序、类型、大小以及在各自存储容器中的位置。“stbl”是一个container box，其子box包括：sample description box（stsd）、time to sample box（stts）、sample size box（stsz或stz2）、sample to chunk box（stsc）、chunk offset box（stco或co64）、composition time to sample box（ctts）、sync sample box（stss）等。
•    “stsd”必不可少，且至少包含一个条目，该box包含了data reference box进行sample数据检索的信息。没有“stsd”就无法计算media sample的存储位置。“stsd”包含了编码的信息，其存储的信息随媒体类型不同而不同。

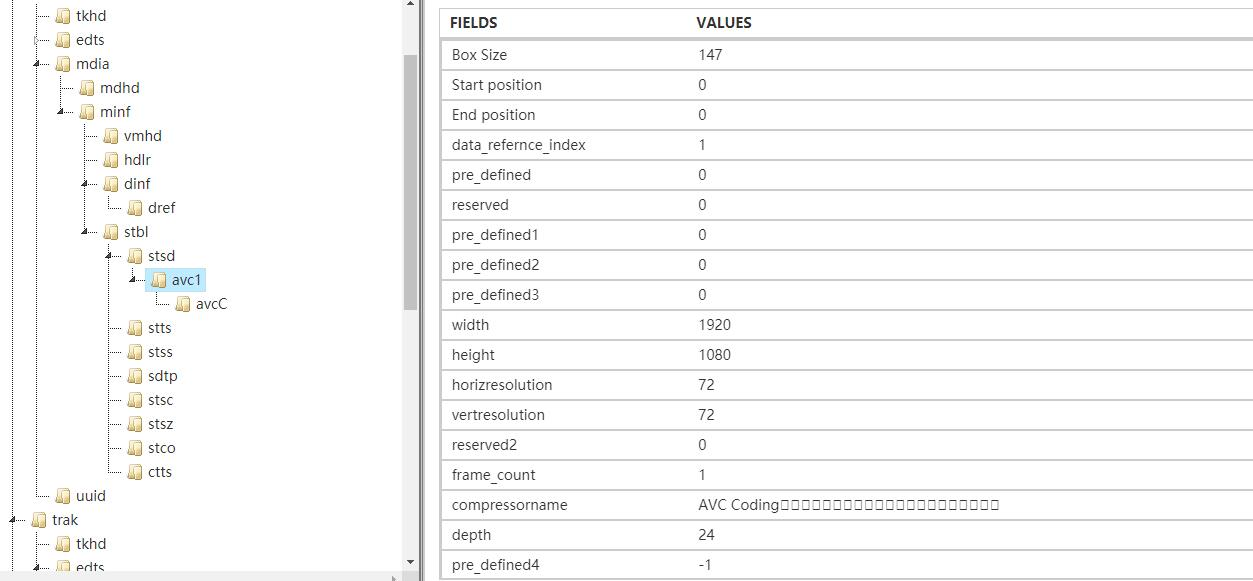

Sample Description Box（stsd）

• 给出视频、音频的编码、宽高、音量等信息，以及每个sample中包含多少个frame
• 存储了编码类型和初始化解码器需要的信息。有与特定的track-type相关的信息，相同的track-type也会存在不同信息的情况如使用不一样的编码标准。
• 结构如下：

• box header和version字段后会有一个entry count字段，根据entry的个数，每个entry会有type信息，如“vide”、“sund”等，根据type不同sample description会提供不同的信息，例如对于video track，会有“VisualSampleEntry”类型信息，对于audio track会有“AudioSampleEntry”类型信息。
• 视频的编码类型、宽高、长度，音频的声道、采样等信息都会出现在这个box中。

Time To Sample Box（stts）

•    结构如下：

• “stts” 存储了sample的duration，描述了sample时序的映射方法，我们通过它可以找到任何时间的sample。“stts”可以包含一个压缩的 表来映射时间和sample序号，用其他的表来提供每个sample的长度和指针。表中每个条目提供了在同一个时间偏移量里面连续的sample序号，以 及samples的偏移量。递增这些偏移量，就可以建立一个完整的time to sample表。

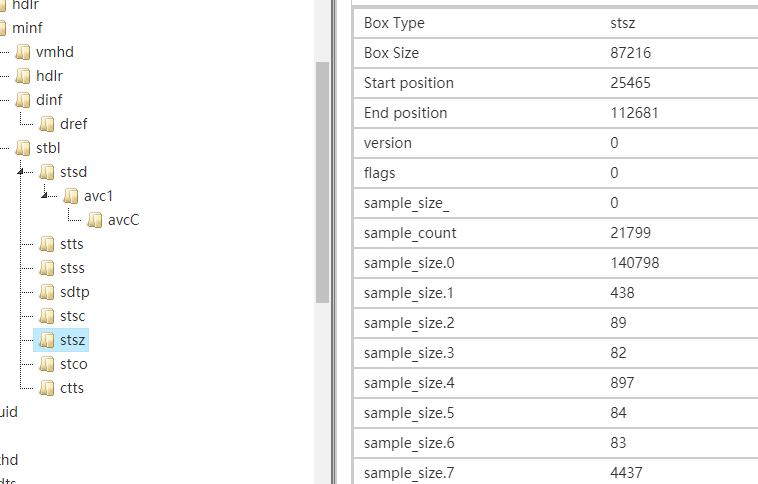

Sample Size Box（stsz）

• 每个sample的size（单位是字节）   ，根据 sample_size 字段，可以知道当前track包含了多少个sample（或帧）。
• 结构如下：

• “stsz” 定义了每个sample的大小，包含了媒体中全部sample的数目和一张给出每个sample大小的表。这个box相对来说体积是比较大的。
• 有两种不同的box类型，stsz、stz2。

stsz：

• sample_size：默认的sample大小（单位是byte），通常为0。如果sample_size不为0，那么，所有的sample都是同样的大小。如果sample_size为0，那么，sample的大小可能不一样。
• sample_count：当前track里面的sample数目。如果 sample_size==0，那么，sample_count 等于下面entry的条目；
• entry_size：单个sample的大小（如果sample_size==0的话）

stz2：

• field_size：entry表中，每个entry_size占据的位数（bit），可选的值为4、8、16。4比较特殊，当field_size等于4时，一个字节上包含两个entry，高4位为entry[i]，低4位为entry[i+1]；
• sample_count：等于下面entry的条目；
• entry_size：sample的大小。

Sample To Chunk Box（stsc）

•    结构如下：

• 用chunk组织sample可以方便优化数据获取，一个thunk包含一个或多个sample。“stsc”中用一个表描述了sample与chunk的映射关系，查看这张表就可以找到包含指定sample的thunk，从而找到这个sample。

Sync Sample Box（stss）

• 结构如下：



• “stss” 确定media中的关键帧。对于压缩媒体数据，关键帧是一系列压缩序列的开始帧，其解压缩时不依赖以前的帧，而后续帧的解压缩将依赖于这个关键帧。 “stss”可以非常紧凑的标记媒体内的随机存取点，它包含一个sample序号表，表内的每一项严格按照sample的序号排列，说明了媒体中的哪一个 sample是关键帧。如果此表不存在，说明每一个sample都是一个关键帧，是一个随机存取点。

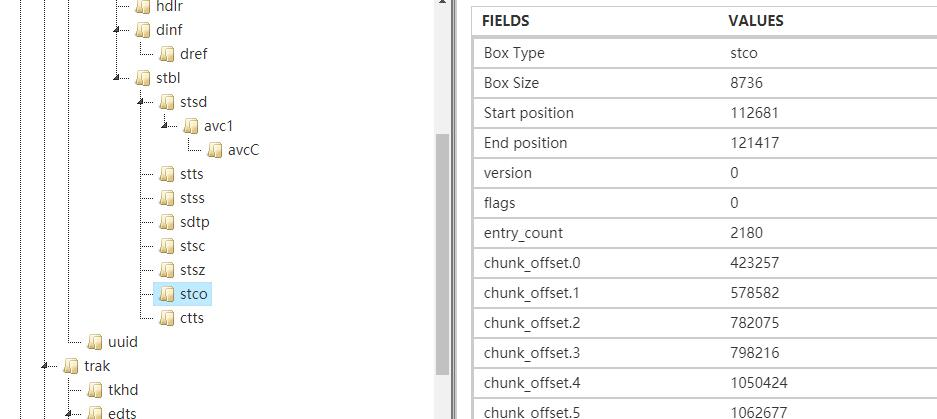

Chunk Offset Box（stco）

• thunk在文件中的偏移
• 结构如下：

• “stco” 定义了每个thunk在媒体流中的位置。位置有两种可能，32位的和64位的，后者对非常大的电影很有用。在一个表中只会有一种可能，这个位置是在整个文 件中的，而不是在任何box中的，这样做就可以直接在文件中找到媒体数据，而不用解释box。需要注意的是一旦前面的box有了任何改变，这张表都要重新 建立，因为位置信息已经改变了。
• 针对小文件、大文件，有两种不同的box类型，分别是stco、co64，它们的结构是一样的，只是字段长度不同。
• chunk_offset 指的是在文件本身中的 offset，而不是某个box内部的偏移。
• 在构建mp4文件的时候，需要特别注意 moov 所处的位置，它对于chunk_offset 的值是有影响的。有一些MP4文件的 moov 在文件末尾，为了优化首帧速度，需要将 moov 移到文件前面，此时，需要对 chunk_offset 进行改写。

PTS和DTS的计算

I P B 帧的概念

• 在音视频中，为了提高压缩效率，会将每帧画面压缩为不同类型的视频帧数据。
• I帧表示关键帧，包含有一帧画面的完整信息，解码时只需要本帧数据就可以解码出完整的一帧画面。
• P帧表示前向参考帧，它保存了本帧与上一帧的差异信息，它不能单独解码，需要根据上一帧的画面加上本帧保存的差值来获取本帧的完整画面。
• B帧为双向参考帧，它解码时需要依赖它之前和之后的帧来获取最终的画面
• 因为B帧需要依赖它后面的帧来进行解码，所以它的解码顺序就必然和显示顺序不能保持一致，这时就需要解码时间戳（DTS）和显示时间戳（PTS）来共同决定一帧视频数据何时解码，然后何时显示了。
• 举个例子
• 一小段视频帧序列如下 ：
  • type : I — B — B — P — B — B — P
  • PTS : 0.33 0.67 1.00 1.33 1.67 2.00 2.33
  • DTS : 0.00 0.67 1.00 0.33 1.67 2.00 1.33
  • PTS >= DTS
• 根据mp4 stts和ctts 可以得到DTS和PTS

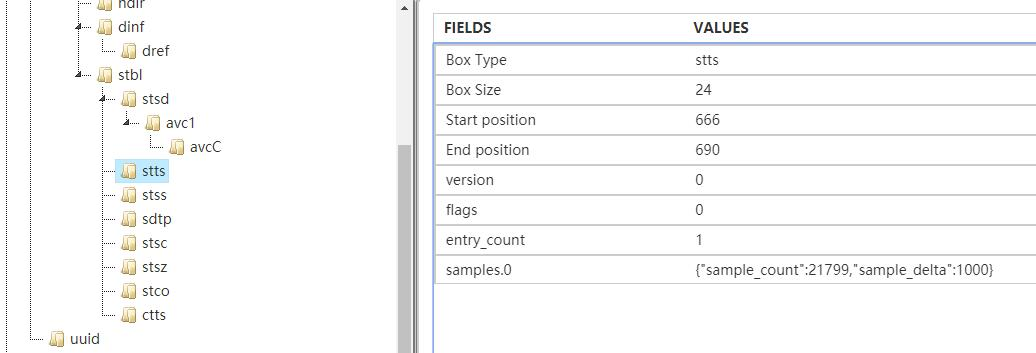

stts（Decoding Time to Sample Box)

• stts 可以计算出每个sample的dts，其中sample_delta为该sample的dts相对于上一个smaple的差值，
• stts包含了DTS到sample number的映射表，主要用来推导每个帧（sample）的时长。
• 那么此样本数据的dts为 :   0   1000 2000 3000 4000 ···
• entry_count：stts 中包含的entry条目数；
• sample_count：单个entry中，具有相同时长（duration 或 sample_delta）的连续sample的个数。
• sample_delta：sample的时长（以timescale为计量）

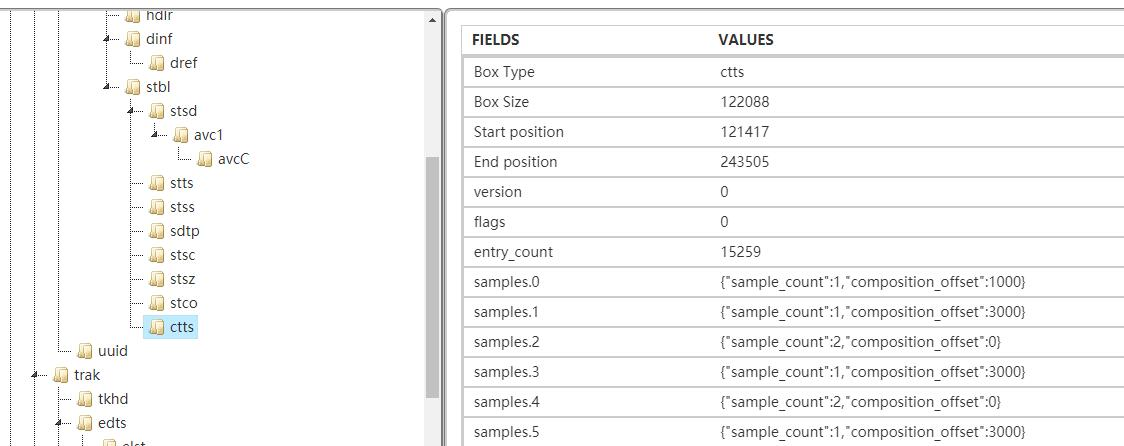

ctts（Composition Time to Sample Box）

• Composition Time 构成时间目前我直接理解的PTS。。
• ctts 有每个sample的构成时间(Composition Time)和解码时间(DTS)之间的差值(CTTS)即图中的composition_offset。
• 如果不存在ctts，则代表该流不存在B帧，那么PTS就直接等于DTS。
• 帧解码到渲染的时间差值，通常用在B帧的场景，对于存在B帧的视频来说，ctts就需要存在了。当PTS、DTS不相等时，就需要ctts了，公式为 CT(n) = DT(n) + CTTS(n) 。

• 对于只有I帧、P帧的视频来说，解码顺序、渲染顺序是一致的，此时，ctts没必要存在。

timescale

• 最后就是关于单位,你可以看到图中样本的单位都是以1000为单位浮动，实际上真实DTS和PTS时间是需要除以mdia/mdhd中的timescale。这里是30000。
• 有了这些，我们就可以在ctts里面计算出pts了 :

 else if (box_type_equa(uint32_to_str(bh.type, sbuffer), "ctts")) {uint32_t version = 0;read_net_bytes_to_host_uint32(&box[8], &version);if(version != 0) {LOG_E("ctts unsupport version :%d ", version)return;}uint32_t entry_cnt = 0;read_net_bytes_to_host_uint32(&box[12], &entry_cnt);char buf[128] = {0};tree_childs_insert_with_val(tree, "version", uint32_to_ascii(version, buf));tree_childs_insert_with_val(tree, "entry_cnt", uint32_to_ascii(entry_cnt, buf));uint32_t i = 0, j = 0, num = 0, pos = 16;for (i = 0; i < entry_cnt; i++) {uint32_t sample_cnt;read_net_bytes_to_host_uint32(&box[pos], &sample_cnt);pos += 4;uint32_t sample_offset;read_net_bytes_to_host_uint32(&box[pos], &sample_offset);pos += 4;for (j = 0; j < sample_cnt; j++) {PushBack_Array(pts_array, At_Array(dts_array, num++) + sample_offset);float dt, pt = 0.0;printf("dts : %9.3f ms | pts : %9.3f ms | \n", At_Array(dts_array, num - 1) / (mdhd_time_scale * 1.0), At_Array(pts_array, num - 1) / (mdhd_time_scale * 1.0));}

stss (Sync Sample Box)

• stss 里面存放了关键帧的序号(I帧)，跳转时，需要从关键帧开始解码，否则会花屏。
• 哪些sample是关键帧
• mp4文件中，关键帧所在的sample序号。如果没有stss的话，所有的sample中都是关键帧。
• entry_count：entry的条目数，可以认为是关键帧的数目；
• sample_number：关键帧对应的sample的序号；（从1开始计算）

stsz (Sample Size Boxes)：

• 顾名思义，样本大小.

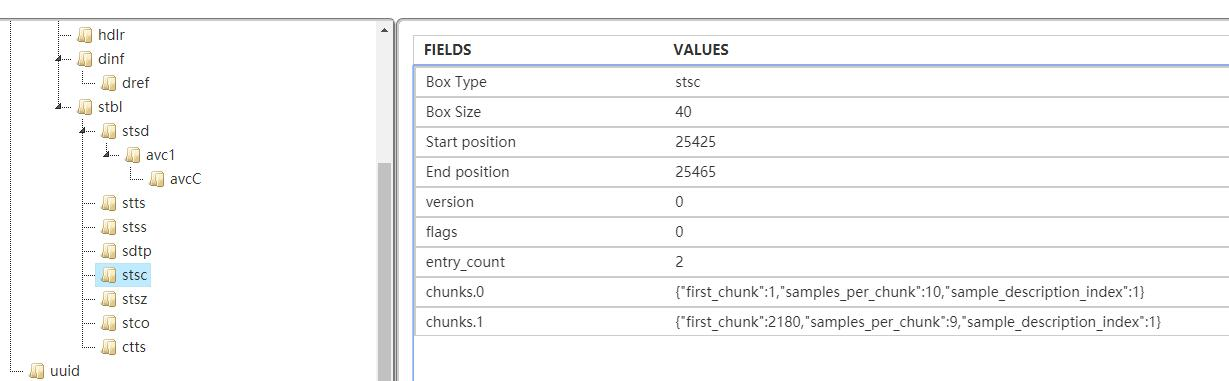

 stsc (Sample To Chunk Box):

• 媒体数据的样本是被打包进chunks(块)的,chunks和样本(samples)的大小不固定，该box用于说明chunks关联样本的信息。
• 每个thunk中包含几个sample
• entry_count：有多少个表项（每个表项，包含first_chunk、samples_per_chunk、sample_description_index信息）；
  • first_chunk 该入口第一个chunks的索引(index).
  • samples_per_chunk 样本数量/chunks.
  • sample_description_index：指向 stsd 中 sample description 的索引值（参考stsd小节）；

• sample 以 chunk 为单位分成多个组。chunk的size可以是不同的，chunk里面的sample的size也可以是不同的

前面描述比较抽象，这里看个例子，这里表示的是：

• 序号1~15的chunk，每个chunk包含15个sample；
• 序号16的chunk，包含30个sample；
• 序号17以及之后的chunk，每个chunk包含28个sample；
• 以上所有chunk中的sample，对应的sample description的索引都是1；

first_chunk	samples_per_chunk	sample_description_index
1	15	1
16	30	1
17	28	1

stco (Chunk Offset Box)

• 描述每个chunks相对文件的偏移量。
• 如图 第一个chunks即前10个样本(此例), samples.1起始地址为 423257, samples.1的地址则为 423257 + 140798 = 564055, 依此类推…
• 有了这些即可计算出音视频的时间和空间信息了

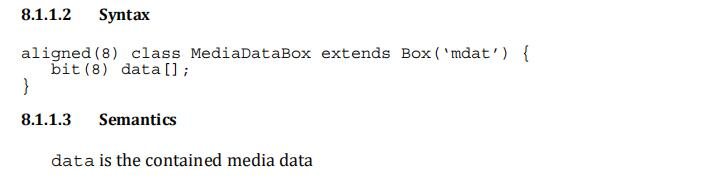

mdat box

• Meida Data Box 媒体数据box 位于顶层，定义是一个字节数组，用来存储媒体数据。该box数量可以为0个，也可以有多个（当媒体数据全部为外部文件引用时），数据直接跟在box type字段后面，具体数据结构的意义需要参考metadata（主要在sample table中描述）。
• 实际媒体数据。我们最终解码播放的数据都在这里面
• 该box包含于文件层，可以有多个，也可以没有（当媒体数据全部为外部文件引用时），用来存储媒体数据。数据直接跟在box type字段后面，具体数据结构的意义需要参考metadata（主要在sample table中描述）。



mehd（Movie Extends Header Box）

• mehd是可选的，用来声明影片的完整时长（fragment_duration）。如果不存在，则需要遍历所有的fragment，来获得完整的时长。对于fmp4的场景，fragment_duration一般没办法提前预知。

trex（Track Extends Box）

• 用来给 fMP4 的 sample 设置各种默认值，比如时长、大小等

• 字段含义如下：

  • track_id：对应的 track 的 ID，比如video track、audio track 的ID；
  • default_sample_description_index：sample description 的默认 index（指向stsd）；
  • default_sample_duration：sample 默认时长，一般为0；
  • default_sample_size：sample 默认大小，一般为0；
  • default_sample_flags：sample 的默认flag，一般为0；
  • 老版本规范里，前6位都是保留位，新版规范里，只有前4位是保留位。is_leading 含义不是很直观，下一小节会专门讲解下。
  • reserved：4 bits，保留位；
  • is_leading：2 bits，是否 leading sample，可能的取值包括：
    • 0：当前 sample 不确定是否 leading sample；（一般设为这个值）
    • 1：当前 sample 是 leading sample，并依赖于 referenced I frame 前面的 sample，因此无法被解码；
    • 2：当前 sample 不是 leading sample；
    • 3：当前 sample 是 leading sample，不依赖于 referenced I frame 前面的 sample，因此可以被解码；
  • sample_depends_on：2 bits，是否依赖其他sample，可能的取值包括：
    • 0：不清楚是否依赖其他sample；
    • 1：依赖其他sample（不是I帧）；
    • 2：不依赖其他sample（I帧）；
    • 3：保留值；
  • sample_is_depended_on：2 bits，是否被其他sample依赖，可能的取值包括：
    • 0：不清楚是否有其他sample依赖当前sample；
    • 1：其他sample可能依赖当前sample；
    • 2：其他sample不依赖当前sample；
    • 3：保留值；
  • sample_has_redundancy：2 bits，是否有冗余编码，可能的取值包括：
    • 0：不清楚是否存在冗余编码；
    • 1：存在冗余编码；
    • 2：不存在冗余编码；
    • 3：保留值；
  • sample_padding_value：3 bits，填充值；
  • sample_is_non_sync_sample：1 bits，不是关键帧；
  • sample_degradation_priority：16 bits，降级处理的优先级（一般针对如流传过程中出现的问题）；

is_leading

• 为方便讲解，下面的 leading frame 对应 leading sample，referenced frame 对应 referenced samle。
• 以 H264编码 为例，H264 中存在 I帧、P帧、B帧。由于 B帧 的存在，视频帧的 解码顺序、渲染顺序 可能不一致。
• mp4文件的特点之一，就是支持随机位置播放。比如，在视频网站上，可以拖动进度条快进。
• 很多时候，进度条定位的那个时刻，对应的不一定是 I帧。为了能够顺利播放，需要往前查找最近的一个 I帧，如果可能的话，从最近的 I帧 开始解码播放（也就是说，不一定能从前面最近的I帧播放）。
• 将上面描述的此刻定位到的帧，称作 leading frame。leading frame 前面最近的一个 I 帧，叫做 referenced frame。
• 回顾下 is_leading 为 1 或 3 的情况，同样都是 leading frame，什么时候可以解码（decodable），什么时候不能解码（not decodable）？
• 我没看懂

1、is_leading 为 1 的例子： 如下所示，帧2（leading frame） 解码依赖 帧1、帧3（referenced frame）。在视频流里，从 帧2 往前查找，最近的 I帧 是 帧3。哪怕已经解码了 帧3，帧2 也解不出来。

2、is_leading 为 3 的例子： 如下所示，此时，帧2（leading frame）可以解码出来。

moof

• moof是个container box，相关 metadata 在内嵌box里，比如 mfhd、 tfhd、trun 等。

mfhd（Movie Fragment Header Box）

• 结构比较简单，sequence_number 为 movie fragment 的序列号。根据 movie fragment 产生的顺序，从1开始递增。

traf（Track Fragment Box）

• 对 fmp4 来说，数据被氛围多个 movie fragment。一个 movie fragment 可包含多个track fragment（每个 track 包含0或多个 track fragment）。
• 每个 track fragment 中，可以包含多个该 track 的 sample。 每个 track fragment 中，包含多个 track run，每个 track run 代表一组连续的 sample。

tfhd（Track Fragment Header Box）

• tfhd 用来设置 track fragment 中 的 sample 的 metadata 的默认值。
• sample_description_index、default_sample_duration、default_sample_size 没什么好讲的，这里只讲解下 tf_flags、base_data_offset。
• 首先是 tf_flags，不同 flag 的值如下（同样是求按位求或） ：
  • 0x000001 base‐data‐offset‐present：存在 base_data_offset 字段，表示 数据位置 相对于整个文件的 基础偏移量。
  • 0x000002 sample‐description‐index‐present：存在 sample_description_index 字段；
  • 0x000008 default‐sample‐duration‐present：存在 default_sample_duration 字段；
  • 0x000010 default‐sample‐size‐present：存在 default_sample_size 字段；
  • 0x000020 default‐sample‐flags‐present：存在 default_sample_flags 字段；
  • 0x010000 duration‐is‐empty：表示当前时间段不存在sample，default_sample_duration 如果存在则为0 ，；
  • 0x020000 default‐base‐is‐moof：如果 base‐data‐offset‐present 为1，则忽略这个flag。如果 base‐data‐offset‐present 为0，则当前 track fragment 的 base_data_offset 是从 moof 的第一个字节开始计算；
  • sample 位置计算公式为 base_data_offset + data_offset，其中，data_offset 每个 sample 单独定义。如果未显式提供 base_data_offset，则 sample 的位置的通常是基于 moof 的相对位置。
  • 举个例子，比如 tf_flags 等于 57，表示 存在 base_data_offset、default_sample_duration、default_sample_flags。

• base_data_offset 为 1263 （ftyp、moov 的size 之和为 1263）。

 trun（Track Fragment Run Box）

• 前面听过，track run 表示一组连续的 sample，其中：
  • sample_count：sample 的数目；
  • data_offset：数据部分的偏移量；
  • first_sample_flags：可选，针对当前 track run中 第一个 sample 的设置；
• tr_flags 如下，大同小异：
  • 0x000001 data‐offset‐present：存在 data_offset 字段；
  • 0x000004 first‐sample‐flags‐present：存在 first_sample_flags 字段，这个字段的值，只会覆盖第一个 sample 的flag设置；当 first_sample_flags 存在时，sample_flags 则不存在；
  • 0x000100 sample‐duration‐present：每个 sample 都有自己的 sample_duration，否则使用默认值；
  • 0x000200 sample‐size‐present：每个 sample 都有自己的 sample_size，否则使用默认值；
  • 0x000400 sample‐flags‐present：每个 sample 都有自己的 sample_flags，否则使用默认值；
  • 0x000800 sample‐composition‐time‐offsets‐present：每个 sample 都有自己的 sample_composition_time_offset；
  • 0x000004 first‐sample‐flags‐present，覆盖第一个sample的设置，这样就可以把一组sample中的第一个帧设置为关键帧，其他的设置为非关键帧；
• 举例如下，tr_flags 为 2565。此时，存在 data_offset 、first_sample_flags、sample_size、sample_composition_time_offset。

补充

• moofbox，这个box是视频分片的描述信息。并不是MP4文件必须的部分，但在我们常见的可在线播放的MP4格式文件中（例如Silverlight Smooth Streaming中的ismv文件）确是重中之重。
• mfra box，一般在文件末尾，媒体的索引文件，可通过查询直接定位所需时间点的媒体数据。
  • 附：Smooth Streaming中ismv文件结构，文件分为了多个Fragments，每个Fragment中包含moof和mdat。这样的结构符合渐进式播放需求。（mdat及其描述信息逐步传输，收齐一个Fragment便可播放其中的mdat）。
• mp4和fmp4的区别
• fMP4 跟普通 mp4 基本文件结构是一样的。普通mp4用于点播场景，fmp4通常用于直播场景。
  • 它们有以下差别：
    • 普通mp4的时长、内容通常是固定的。fMP4 时长、内容通常不固定，可以边生成边播放；
    • 普通mp4完整的metadata都在moov里，需要加载完moov box后，才能对mdat中的媒体数据进行解码渲染；
    • fMP4中，媒体数据的metadata在moof box中，moof 跟 mdat （通常）结对出现。moof 中包含了sample duration、sample size等信息，因此，fMP4可以边生成边播放；
  • 怎么判断mp4文件是普通mp4，还是fMP4呢？一般可以看下是否存在存在mvex（Movie Extends Box）。
    • 当存在mvex时，表示当前文件是fmp4（非严谨）。此时，sample相关的metadata不在moov里，需要通过解析moof box来获得。
• sample：
  • video sample 即为一帧或者一组连续的视频帧
  • audio sample 即为一段连续的音频
  • sample table 指明sample时序和物理布局的表
