滤波器是一种使用信号通过而同时抑制无用频率信号的电子装置, 在信息处理、数据传送和抑制干扰等自动控制、通信及其它电子系统中应用广泛。滤波一般可分为有源滤波和无源滤波, 有源滤波可以使幅频特性比较陡峭, 而无源滤波设计简单易行, 但幅频特性不如滤波器, 而且体积较大。从滤波器阶数可分为一阶和高阶, 阶数越高, 幅频特性越陡峭。高阶滤波器通常可由一阶和二阶滤波器级联而成。采用集成运放构成的RC 有源滤波器具有输入阻抗高,输出阻抗低, 可提供一定增益, 截止频率可调等特点 。压控电压源型二阶低通滤波电路是有源滤波电路的重要一种, 适合作为多级放大器的级联。本文根据实际要求设计一种压控电压源型二阶有源低通滤波电路, 采用E仿真软件Mu ltisim10对压控电压源型二阶有源低通滤波电路进行仿真分析、调试, 从而实现电路的优化设计。

1.设计分析

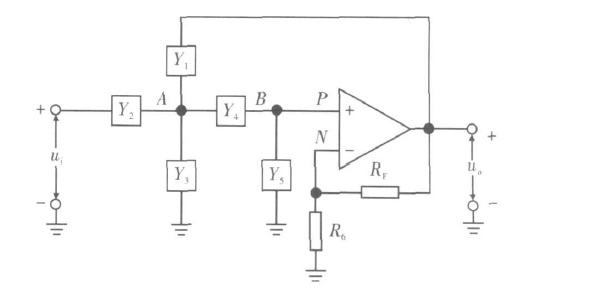

 二阶有源低通滤波器典型结构如下图所示：

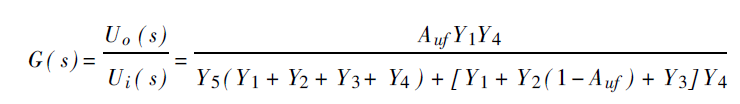

其中, Y1 ~ Y5 为导纳, 考虑到Up = UN , 根据KCL 可得到如下：

Auf = 1+ RF /R 6。只要适当选择Yi, 就可以构成低通、高通、带通等有源滤波器。设Y1 = 1 /R 1, Y2 = sC1, Y3 = 0, Y4 = 1 /R 2, Y5 =

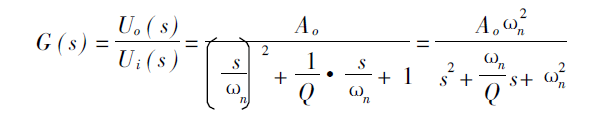

sC2, 将其代入式( 1)中, 得到压控电压源型二阶有源低通滤波器的传递函数为：

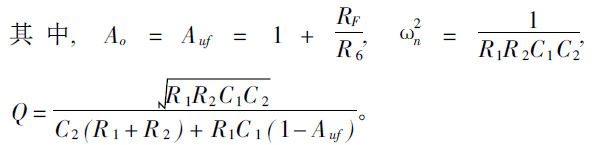

这是二阶低通滤波器传递函数的典型表达式。其中, Xn 为特征角频率, Q 称为等效品质因数。

2.动手设计一款带宽在340HZ的有源滤波器，电容10nf，放大倍数2.

为设计方便选取R1 = R2 = R, C1 = C2 = C, 则通带截止频率为f 0 = fn =1/2πrc,c=10nf.推出R=47Kohm

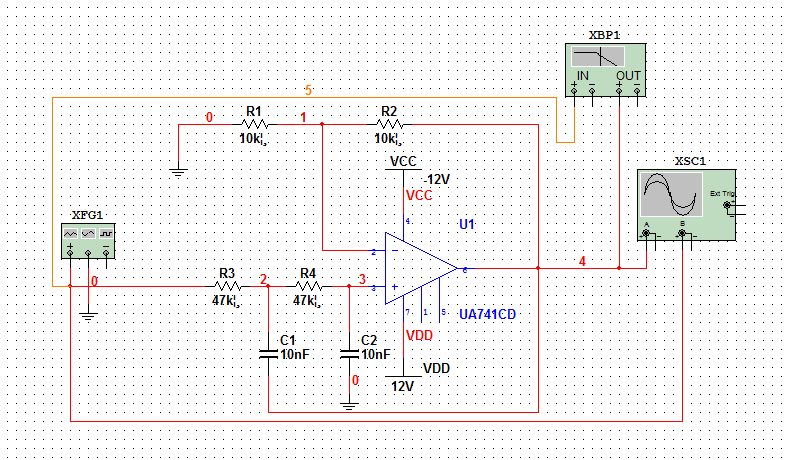

电路如下所示：

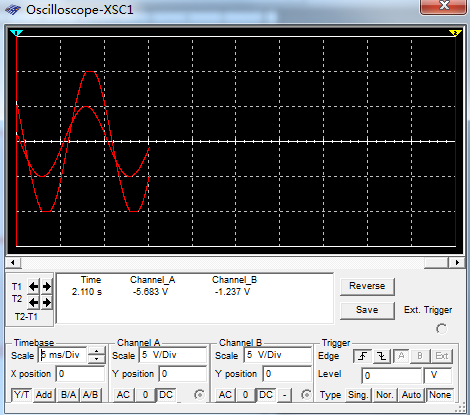

波形如下所示，100hz正弦波：
