绘制网络图通常有两种方法：

一种是利用python自带的draw_net.py，首先安装两个库：

sudo apt-get install graphviz

sudo pip install pydot

接下来就可以用python自带的draw_net.py文件来绘制网络图了。

draw_net.py执行时带三个参数：

一、网络模型的prototxt文件;

二、保存的图片路径和名字;

三、--rankdir=x , x 有四种选项，分别是LR, RL, TB, BT 。用来表示网络的方向，分别是从左到右，从右到左，从上到小，从下到上。默认为LR。

在终于输入命令：sudo python python/draw_net.py examples/mnist/lenet_train_test.prototxt test.png --rankdir=TB

另一种是利用Netscope绘制：
直接登录网站：http://ethereon.github.io/netscope/#/editor

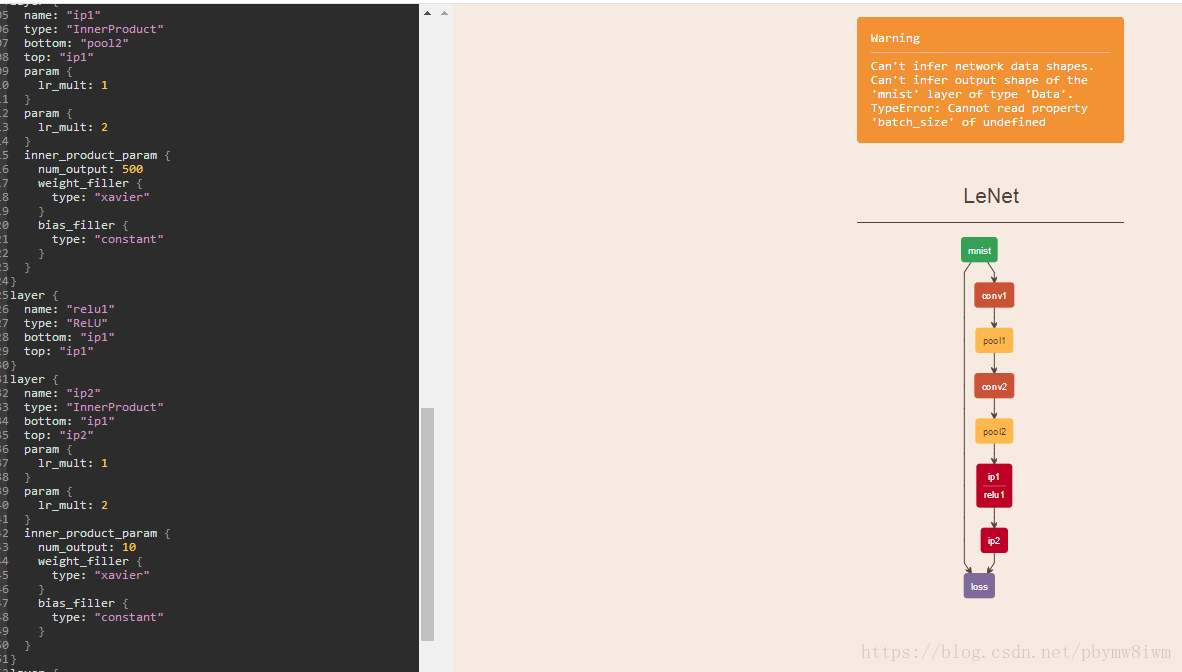

在左边编辑框里面将prototxt的信息粘贴进来，然后按“shift+enter”就能在右边将网络结构图显示出来
