CCNA-第十四篇-NAT-下
这一篇是是针对一下华为设备的nat,然后讲讲链路聚合
下一篇来一个DHCP+一点点的SDN的介绍
**然后讲完SDN就基本上CCNA结束了哦**
华为的链路聚合叫Eth-trunk
思科的链路聚合叫Ether-Channel
华为静态NAT
环境如下

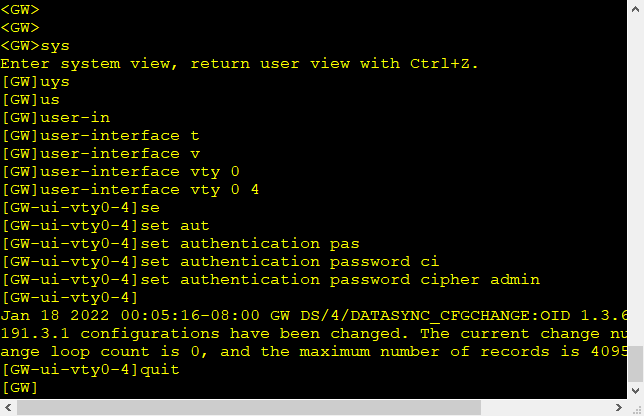

首先把他的telnet开起来,server也是,方便一会做NAT的测试.密码是admin
华为的nat是不需要跟思科那样标识内外网的
直接在外网口写就可以了.
这条命令代表的是,无论从任何一个方向访问这个10.10的地址,都到1.2的23端口去

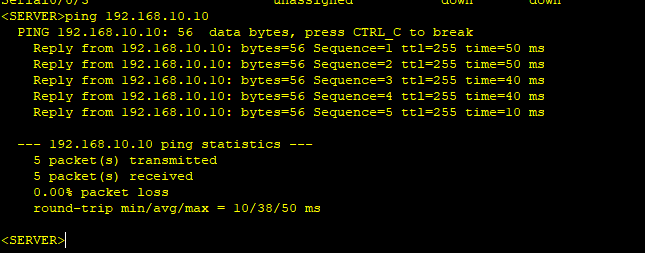

这个时候从ISP设备telnet到192.168.10.10设备,就会到下面的1.2了
华为动态NAT
跟思科一样,也需要抓去到需要转换的数据先…
完事了,就这么简单,完事了哦!!!
说一个搞笑的
先经过NAT再路由哦!
这个肯定会有人想到的哈哈哈哈哈
链路聚合
华为的链路聚合叫Eth-trunk
思科的链路聚合叫Ether-Channel
这个玩意挺容易的,也挺常见的
什么叫聚合呢
比如一个24口的千兆交换机,我可以把2个以及以上的接口连接在一起增大带宽,
比如5个我这个接口就是5个G的传输速度,但是要求是对端也是5个口跟我连接,就这么简单哦!
TAG:一般的设备都会支持链路聚合的,不过不同品牌的设备叫法不同.
但是这个主要实用场景,都是交换机与交换机之间.
还有,两个交换机互联的情况下,不熟悉的情况下,链路聚合无论是从技术上和实用性上,都比生成树好的多,我直接扩大不就完了,搞啥备份.因为链路聚合自带备份,因为哪怕一条短了,我这个聚合组还在,一样不会断.只不过带宽会变小.
然后呢这个聚合,在堆叠中也用的很多
思科中的堆叠叫CSS,
CSS+ETH
思科

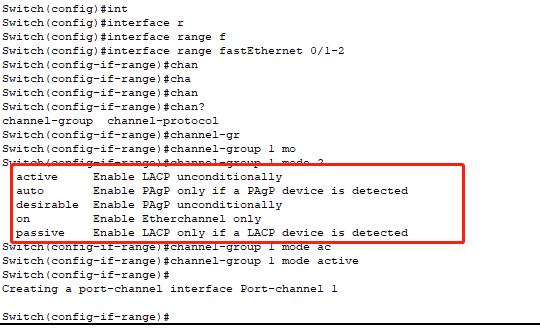

进入接口下直接把他归属到聚合组就可以了
他会自动创建一个聚合组的
PAGP是思科私有的
LACP是公有的,一般写on,或者active就可以了
需要注意的是,对端也得跟我这个是一样的模式,同样的端口数量,才可以
如果要做任何配置
要在聚合组里面做
比如划入vlan,写trunk都是

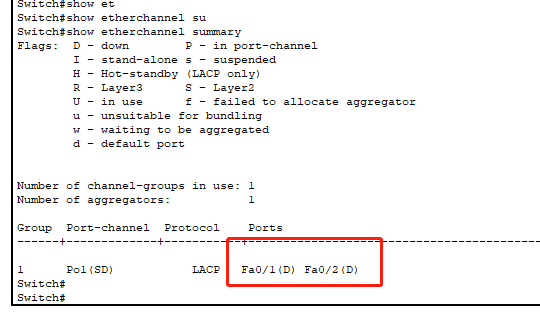

查看:show ethrchannel summary
端口组成员就是F0/1,F0/2了
然后这个D代表是down状态,因为我没接任何设备.
如果我接了,那么他就是P,正常使用状态
前面的S代表是二层,D代表停止,U代表的使用中.
>链路聚合是基于什么做负载均衡呢?
答:默认下基于源IP,可以修改
华为也一样
因为我这是模拟器,老设备,他写的是以源MAC,真机上以源IP
这个东东是可以手动修改的
修改方式
华为

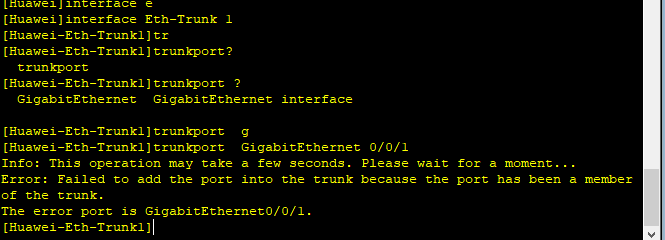

华为下直接创造一个组然后在组里面加入,跟思科是一样的
我这里报错是因为我这没有GE0/0/1,但是没接口,这样方便演示
.
查看 display eth-trunk
这里面我加了是1和2两个接口,但是这里是没这个接口的,但是也可能是我没开启这个接口,因为接口是down的
在图中也可以看见,他是基于源IP的
修改
逻辑上来说他跟思科是一样的,一模一样呢
DHCP
功能:自动分配IP地址
如果说在一个很大的网络里面,要一个一个写IP,网关,DNS,那也太麻烦了.
DHCP是一个可以做到自动分配的服务协议
一般几百人就要用一个DHCP的服务器了
DHCP在哪都行.只要你地址分配的没问题,在哪都可以

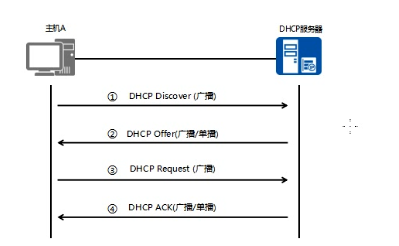

DHCP的四种状态机
介绍一下DHCP饿死攻击,.因为DHCP的地址池是有限的,然后通过一些小工具,修改器可以修改发个server的报文,然后一直请求,然后地址池就没地址了,然后别的主机就没得用了.
下一章讲配置.
