CCNP-第二篇-SLA扩展+EIGRP高级版

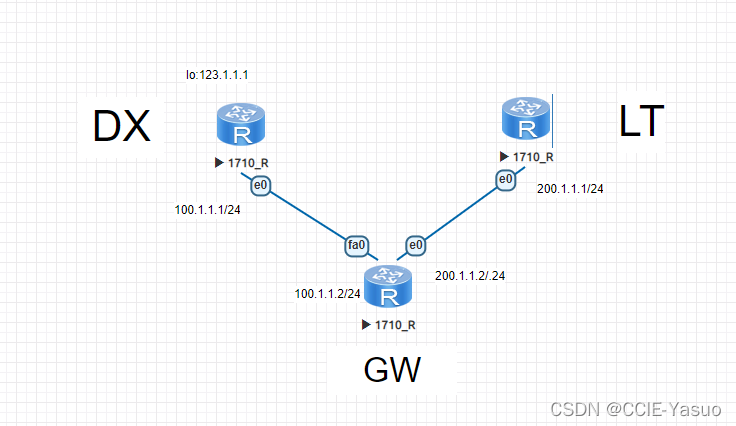

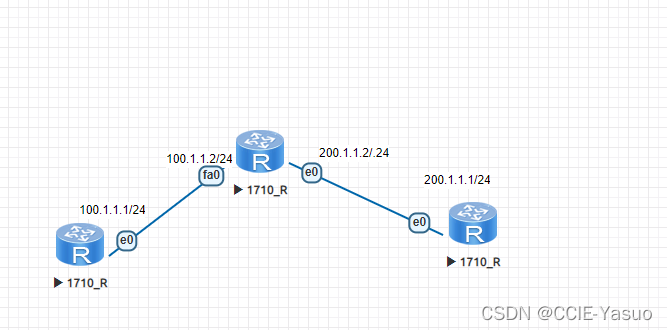

还是这个环境的SLA
我们想一个问题哈,如果会有抖动呢?
比如左边是主线路,右边是备用的,那如果左边的时候只是偶尔断了一个包,然后他就跳到备用了,然后bfd检测到又跳回来了,这样如此循环,这个就叫做网络抖动,我们有啥办法让他不这样操作呢?
比如,让他收到几个包不通才切换

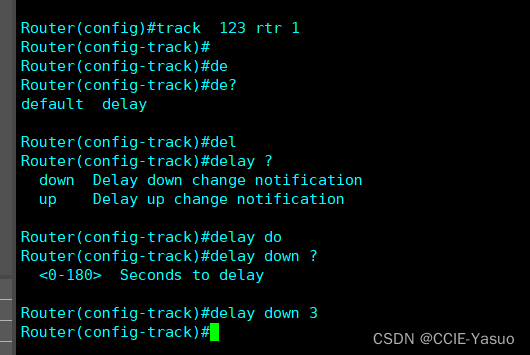

123是Track的名字,1是SLA的名字
然后这个delay代表的是允许接受的丢包的意思,反之,下面那个就是UP
NBMA=non broadcast multiple access
非广播多路访问,这个东东是在串口线路的
啥叫串口,老古董了
S口=seriel 早期的专线,学校里面的老古董还是能看见的
EIGRP高级版
回顾之前:https://blog.csdn.net/weixin_48137911/article/details/122124761?spm=1001.2014.3001.5501
简单回顾
EIGRP三张表
邻居表
拓扑表
路由表
广播地址:224.0.0.10
DUAL=弥散更新算法
关闭EIGRP的自动汇总=no auto summary
这个90代表的是metric,开销值
然后后面的409600代表的是AD,下一跳路由器到达目标地址的距离
邻居表

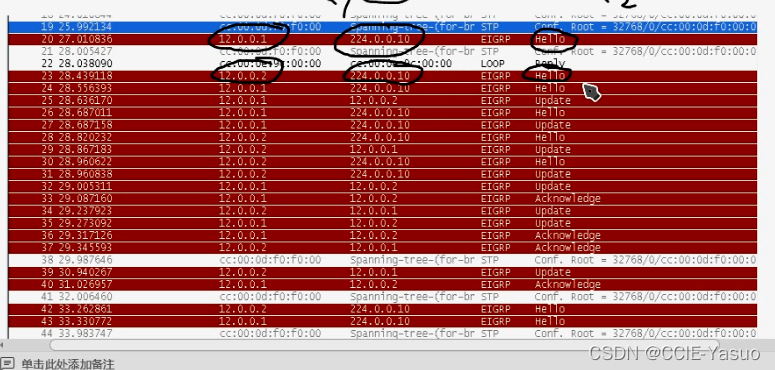

首先看个抓包,验证EIGRP的hellp包以及启动过程
IP接口就不用说了Hold是代表邻居存活时间,EIGRP的邻居发送是5/30.如果30秒内收不到回报则判断邻居死亡.Uptime指的是邻居的建立时长SRTT指的是回复ACK之后的等待时间的一个平均值这个是联合RTO计时器的
然后如果没收到更新,会通过RTO重传计时器
重传,重新给对端设备发送,最多16次
如果超过15次RTO没有收到回复
就会宣布邻居失效
基于弥散更新算法(DUAL)的最佳路径的选择RTO指的是重传超时时间,SRTT指的是平均值,如果超过了平均值,RTO指的是允许的最大超时时间.比如图上.
重传时间都是200毫秒(就是上限的意思)QCnt代表的是当本设备发了undpte更新,没收到ACK回复的数据(但是这个东西会自己清0所以没什么用)SeqNum:代表的是收到的update的更新的累计数

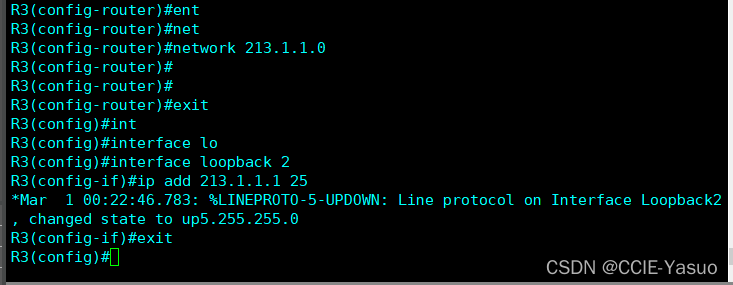

通过增加路由条目,可以发现下面那个东西从10变成11了
然后拓扑表在上次CCNA哪已经讲得很清楚很清楚了,路由表就没什么好说了

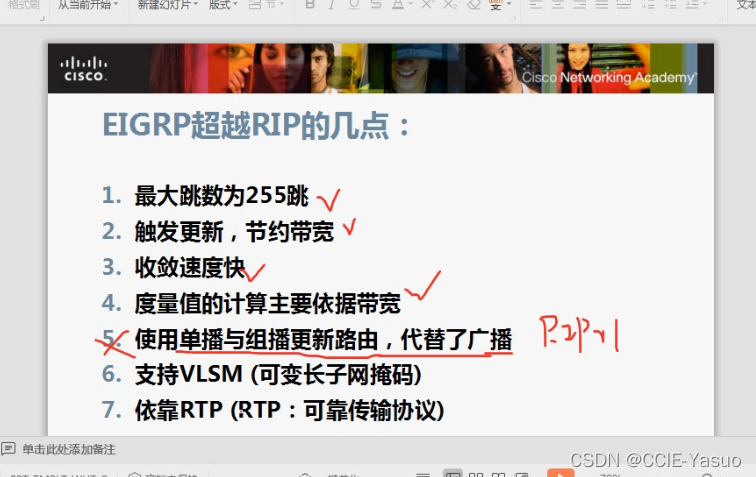

EIGRP是个人感觉很简洁,很好用的路由协议
路由汇总
首先有一点,EIGRP是自带一个路由汇总的,这个要记得关掉
Router(config)#no auto-summary
这里说的路由汇总是什么呢?

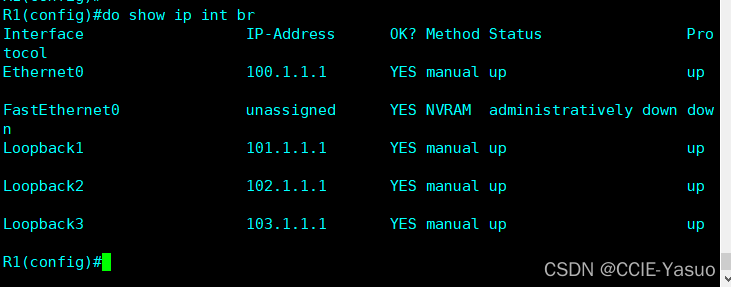

比如R1上有101这三个网段,我给他手动汇总成101.0.0.0/8
目的是为了减少其他人接收到我的路由条目,这样就可以减少路由表

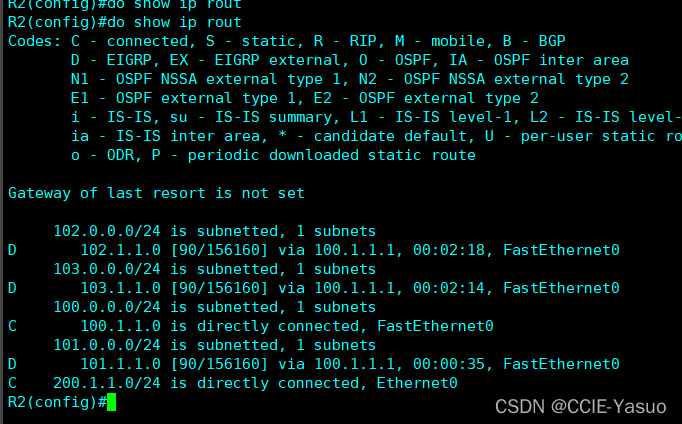

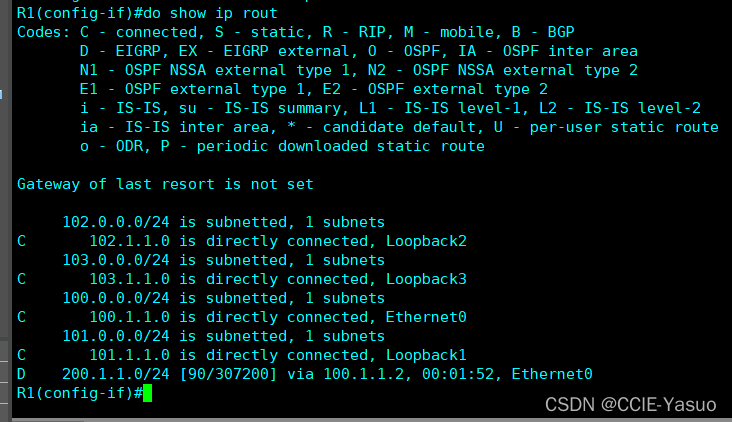

>未汇总的情况
本机

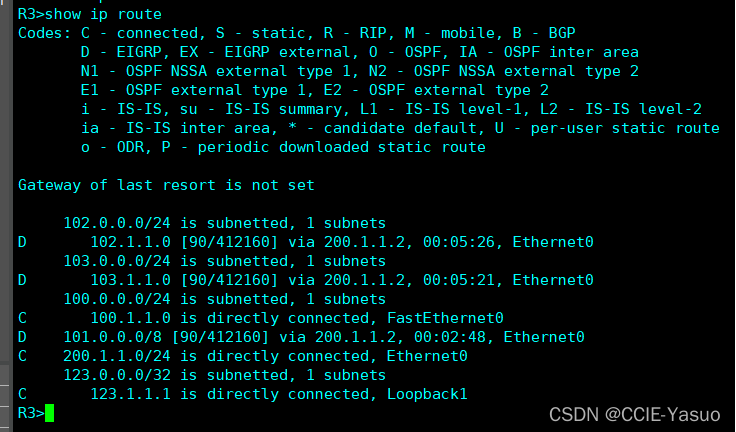

其他接收设备
汇总後的情况>

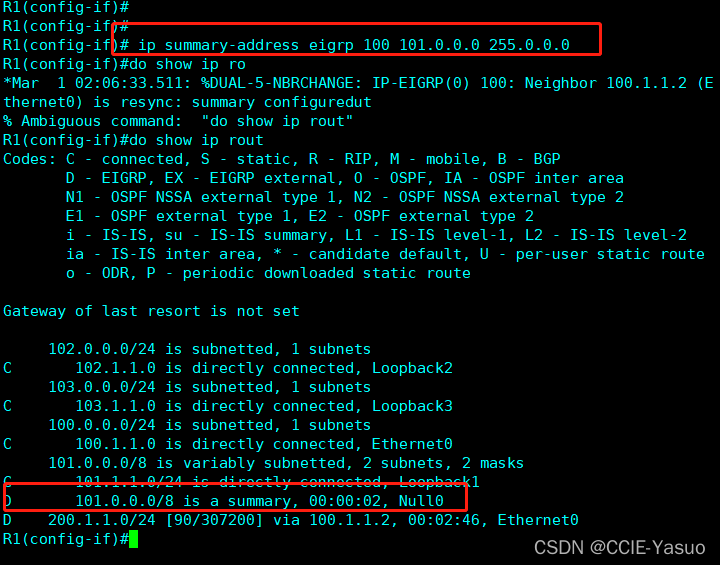

配置命令:出接下:ip summary-address eigrp 100 x.x.x.x mask

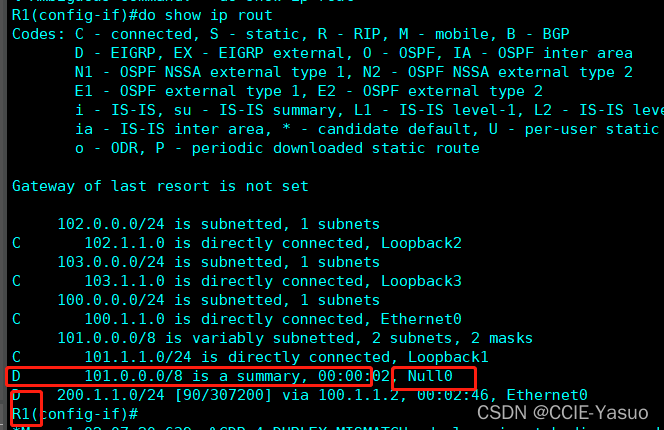

本机
接收设备

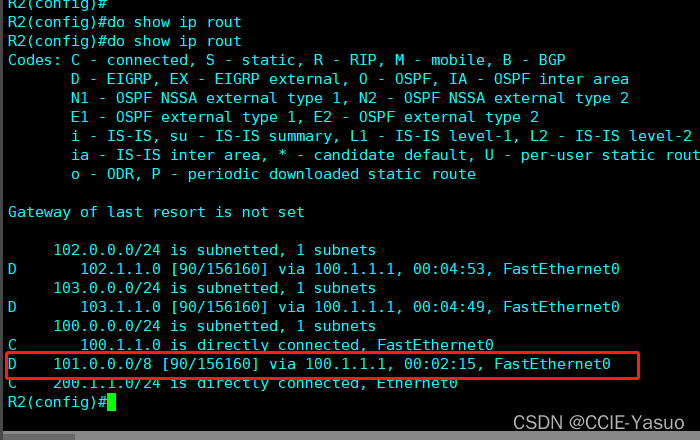

相对于自动汇总来说,其他设备的路由表的路由条目并不会全部合成一个大的主类,而是多了一条汇总的路由,可以看到一条101.0.0.0/8的汇总路由出现在其他接收设备上了
重点在这

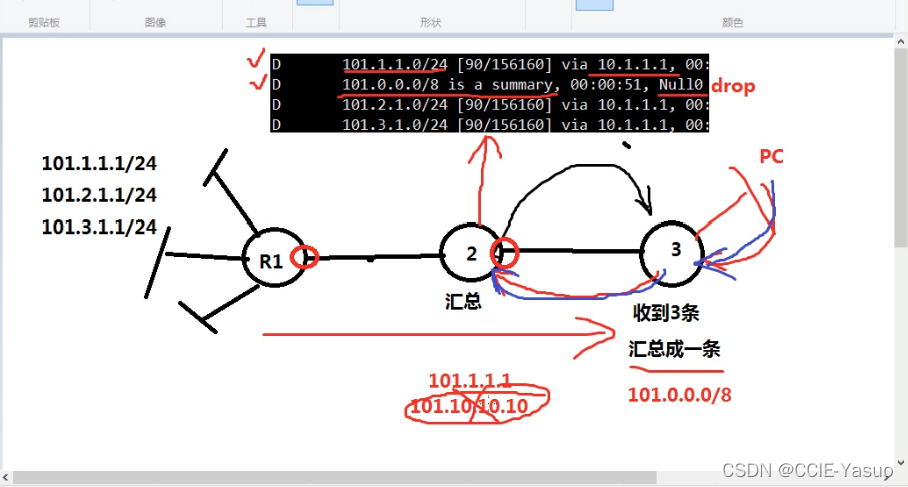

为什么本机做的路由汇总在本机上还多了一条路由呢?
R2就相当于R1的保护设备
为什么这样说呢?
来思考一个问题
如果说从R3上去ping一个101段的不存在的地址,那么R2作为R3的唯一的出接口,当他收到後查询自己的路由表,有呀,有一条自动汇总
但是
但是他是不会转发出去的,他会发送null0口,就是空接口的意思,直接把这条不存在的东西给他在这里阻断了
有什么意义呢?
意义在意,如果出现环路,或者环网,R2可以很好的阻断
如果R1是核心交换机呢?这样就可以起到一层防御以及减少核心网络设备的负担.
TAG:NULL0接口,空接口
TAG:主类的意思就是A/8.B/16.C/24的意思
路由手动汇总,要在出接口做,对于2和3来说,R1的右边的E口就是出接口
在IGP协议中,只有EIGRP和RIP支持路由汇总,所以只有这两个选项.
然后,我这个时候的路由表已经发生了变化了

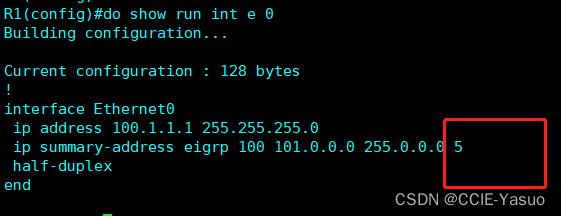

但是这个保护距离也是有距离限制的
管理距离是5
这个5其实我没打上去,它是自动的,就是说这个保护机制的最大支持距离的设备只能去到5的意思
下一节就到EIGRP的其他四个东西
1.身份认证
2.下发默认路由
3.非等价负载均衡
4.末节区域
TAG:设备中如果有两条同样的路由条目的相同路径会自动的负载均衡
前提是等价,等价的意思就是开销值一样
非等价就是开销值不一样的负载均衡,这个功能只有EIGRP支持,独家
