| 说在，开篇之前 |
| 书接上回[第二十四回：认识元数据和IL（上）]，我们对PE文件、程序集、托管模块，这些概念与元数据、IL的关系进行了必要的铺垫，同时顺便熟悉了以ILDASM工具进行反编译的基本方法认知，下面是时候来了解什么是元数据，什么是IL这个话题了，我们继续。 很早就有说说Metadata（元数据）和IL（中间语言）的想法了，一直在这篇开始才算脚踏实地的对这两个阶级兄弟投去些细关怀，虽然来得没有《第一回：恩怨情仇：is和as》那么迅速，但是Metadata和IL却是绝对重量级的内容，值得我们在任何时间关注，本文就是开始。 www.anytao.com |
3 元数据是什么？
元数据，就是描述数据的数据。这一概念并非CLR之独创，Metadata存在于任何对数据和数据关系中，例如程序集清单信息也被称为程序集元数据。而不同系统的元数据也相应具有本身的特点，.NET元数据也是如此。那么，CLR元数据描述的是哪些内容呢？正如前文的描述一样，编译之后，类型信息将以元数据的形式保存在PE格式文件中。.NET是基于面向对象的，所以元数据描述的主要目标就是面向对象的基本元素：类、类型、属性、方法、字段、参数、特性等，主要包括：
- 定义表，描述了源代码中定义的类型和成员信息，主要包括：TypeDef、MehodDef、FieldDef、ModuleDef、PropertyDef等。
- 引用表，描述了源代码中引用的类型和成员信息，引用元素可以是同一程序集的其他模块，也可以是不同程序集的模块，主要包括：AssemblyRef、TypeRef、ModuleRef、MethodsRef等。
- 指针表，使用指针表引用未知代码，主要包括：MethodPtr、FieldPtr、ParamPtr等。
- 堆，以stream的形式保存的信息堆，主要包括：#String、#Blob、#US、#GUIDe等。
如前文所述，我们以ILDasm.exe可以通过反编译的方式，通过执行Ctrl+M快捷键来获取该程序集所使用的MetaData信息列表，在.NET中每个模块包含了44个CLR元数据表，如下：
| 表记录 | 元数据表 | 说明 |
| 0(0) | ModuleDef | 描述当前模块 |
| 1(0x1) | TypeRef | 描述引用Type，为每个引用到类型保存一条记录 |
| 2(0x2) | TypeDef | 描述Type定义，每个Type将在TypeDef表中保存一条记录 |
| 3(0x3) | FieldPtr | 描述字段指针，定义类的字段时的中间查找表 |
| 4(0x4) | FieldDef | 描述字段定义 |
| 5(0x5) | MethodPtr | 描述方法指针，定义类的方法时的中间查找表 |
| 6(0x6) | MethodDef | 描述方法定义 |
| 7(0x7) | ParamPtr | 描述参数指针，定义类的参数时的中间查找表 |
| 8(0x8) | ParamDef | 描述方法的参数定义 |
| 9(0x9) | InterfaceImpl | 描述有哪些类型实现了哪些接口 |
| 10(0xa) | MemberRef | 描述引用成员的情况，引用成员可以是方法、字段还有属性。 |
| 11(0xb) | Constant | 描述了参数、字段和属性的常数值 |
| 12(0xc) | CustomAttribute | 描述了特性的定义 |
| 13(0xd) | FieldMarshal | 描述了与非托管代码交互时，参数和字段的传递方式。 |
| 14(0xe) | DeclSecurity | 描述了对于类、方法和程序集的安全性 |
| 15(0xf) | ClassLayout | 描述类加载时的布局信息 |
| 16(0x10) | FieldLayout | 描述单个字段的偏移或序号 |
| 17(0x11) | StandAloneSig | 描述未被任何其他表引用的签名 |
| 18(0x12) | EventMap | 描述类的事件列表 |
| 19(0x13) | EventPtr | 描述了事件指针，定义事件时的中间查找表 |
| 20(0x14) | Event | 描述事件 |
| 21(0x15) | PropertyMap | 描述类的属性列表 |
| 22(0x16) | PropertyPtr | 描述了属性指针，定义类的属性时的中间查找表 |
| 23(0x17) | Property | 描述属性 |
| 24(0x18) | MethodSemantics | 描述事件、属性与方法的关联 |
| 25(0x19) | MethodImpl | 描述方法的实现 |
| 26(0x1a) | ModuleRef | 描述外部模块的引用 |
| 27(0x1b) | TypeSpec | 描述了对TypeDef或者TypeRef的说明 |
| 28(0x1c) | ImplMap | 描述了程序集使用的所有非托管代码的方法 |
| 29(0x1d) | FieldRVA | 字段表的扩展，RVA给出了一个字段的原始值位置 |
| 30(0x1e) | ENCLog | 描述在Edit-And-Continue模式中哪些元数据被修改过 |
| 31(0x1f) | ENCMap | 描述在Edit-And-Continue模式中的映射 |
| 32(0x20) | Assembly | 描述程序集定义 |
| 33(0x21) | AssemblyProcessor | 未使用 |
| 34(0x22) | AssemblyOS | 未使用 |
| 35(0x23) | AssemblyRef | 描述引用的程序集 |
| 36(0x24) | AssemblyRefProcessor | 未使用 |
| 37(0x25) | AssemblyRefOS | 未使用 |
| 38(0x26) | File | 描述外部文件 |
| 39(0x27) | ExportedType | 描述在同一程序集但不同模块，有哪些类型 |
| 40(0x28) | ManifestResource | 描述资源信息 |
| 41(0x29) | NestedClass | 描述嵌套类型定义 |
| 42(0x2a) | GenericParam | 描述了泛型类型定义或者泛型方法定义所使用的泛型参数 |
| 43(0x2b) | MethodSpec | 描述泛型方法的实例化 |
| 44(0x2c) | GenericParamConstraint | 描述了每个泛型参数的约束 |
然后是6个命名堆：
| 堆 | 说明 |
| #String | 一个AscII string数组，被元数据表所引用，来表示方法名、字段名、类名、变量名以及资源相关字符串，但不包含string literals。 |
| #Blob | 包含元数据引用的二进制对象，但不包含用户定义对象 |
| #US | 一个unicode string数组，包含了定义在代码中的字符串（string literals）,这些字符串可以直接由ldstr指令加载获取，还记得吗？我们在《第二十二回：字符串驻留（上）---带着问题思考》中对字符串创建过程的论述吗？ |
| #GUID | 保存了128byte的GUID值，由元数据表引用 |
| #~ | 一个特殊堆，包含了所有的元数据表，会引用其他的堆。 |
| #- | 一个未压缩的#~堆。除了#-堆，其他堆都是压缩的。 |
Note：对于#String和#US，一个简单的区别就是：
string hello = "Hello, World";
变量hello名，将保存在#String，而代码中字符串信息“Hello, World”则被保存在#US中。
关于元数据信息的详细描述，例如每个表包含哪些列，不同表间的关系，请参考[Standard ECMA-335]和[The .NET File Format]。

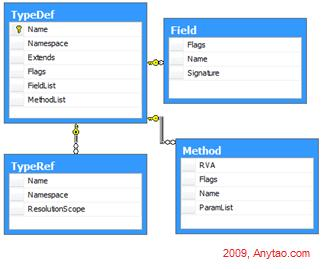

在PE文件格式中，Metadata有着复杂的结构，我试图以数据库管理数据的角度出发来理解元数据的结构和关系，所以表示元数据的逻辑结构被成为元数据表，类似于数据库表有主键和Sechema，元数据表以RID（表索引）和元-元数据表示类同的概念，以TypeDef表为例，通过数据引用关系同时与Field、Method、TypeRef等表发生关联，其他表间又有类似的关系，从而形成一个复杂的类数据库结构：

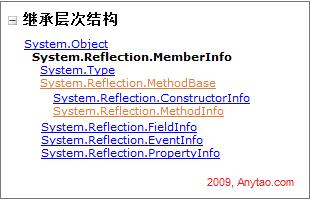

因此，元数据是保存了类型的编译后数据，是.NET程序运行的基础，我们可以在运行时动态的以反射的方式获取元数据信息，而这些信息在.NET Framework中以System.Type、MethodInfo等封装，例如截取MSDN中一个类间关系的简单示例：
对于每个CLR类型而言都可以通过Object.GetType方法返回其Type，从而任意的取到所有的运行时元数据信息：
// Release : code04, 2009/02/21
// Author : Anytao, http://www.anytao.com
// List : Program.cs
private static void ShowMemberInfo()
{var assems = AppDomain.CurrentDomain.GetAssemblies();foreach (Assembly ass in assems){foreach (Type t in ass.GetTypes()){foreach (MemberInfo mi in t.GetMembers()){Console.WriteLine("Name:{0}, Type:{1}", mi.Name, mi.MemberType.ToString());}}}
}
执行上述方法，将获取一个长长的列表，看到很多熟悉的符号:-)
4 IL是什么？
IL，又称为CIL或者MSIL，翻译为中文就是中间语言，由ECMA组织（Standard ECMA-335）提供完整的定义和规范。顾名思义，中间语言正如它的名称所言，任何与CLR兼容的编译器所生成的都是中间语言代码，这是实现CLR跨语言的基础结构之一。IL就像一座桥梁，其指令集独立于CPU指令而存在，可以由JIT编译器在运行时翻译为本地代码执行，连接了任何遵守CLS规范的高级语言，为.NET平台提供了最基本的支持。在[你必须知道的.NET]一书中，我用一整章（第3章 “一切从IL开始”)的篇幅对IL的基本内容进行了相应的介绍，所以关于IL的基础内容例如基本类型、IL分析方法、常见指令、基本运算等，就不在本文有所赘述，只对IL基本内容进行一点小结：
- IL是一种面向对象的机器语言，因此具有面向对象语言的所有特性，类、对象、继承、多态等仍然是IL语言的基本概念。
- IL指令独立于CPU指令，CLR通过JIT编译机制将其转换为本地代码。
- IL和元数据是了解CLR运行机制的重要内容，对于我们打开CLR神秘面纱有着重要的意义。
如前文[初次接触]部分论述的一样，可以通过ILDasm.exe或者Reflector工具对托管代码执行反编译来查看其IL代码，对于很多情况下IL代码分析可以解决很多高级语言隐藏的语法糖游戏，例如C#3.0提出的自动属性、隐式类型、匿名类型、扩展方法等都可以很快从IL分析中找到答案，所以适当的了解IL是必要的。那么我们在下面JIT编译时的一个片段来了解IL代码对于托管程序执行的作用。
另外，Metadata描述了静态的结构，而IL阐释了动态的执行，而IL代码是通过一个4字节大小的地址引用元数据表的。该引用被称为元数据符号（Metadata Token，也就是记录元数据表的位置信息），在ILdasm.exe工具中选中“Show token values”，就可以在IL代码中看到IL代码通过Metadata Token引用元数据表的情况：
.method /*06000003*/ private hidebysig static void Main(string[] args) cil managed
{.entrypoint// Code size 36 (0x24).maxstack 2.locals /*11000002*/ init ([0] int32 id,[1] class Anytao.Insidenet.MetadataIL.One/*02000004*/ one,[2] class Anytao.Insidenet.MetadataIL.Two/*02000002*/ two)IL_0000: nopIL_0001: ldc.i4.1IL_0002: stloc.0IL_0003: newobj instance void Anytao.Insidenet.MetadataIL.One/*02000004*/::.ctor() /* 06000007 */IL_0008: stloc.1IL_0009: ldloc.1IL_000a: ldloc.0IL_000b: callvirt instance void Anytao.Insidenet.MetadataIL.One/*02000004*/::set_ID(int32) /* 06000006 */IL_0010: nopIL_0011: newobj instance void Anytao.Insidenet.MetadataIL.Two/*02000002*/::.ctor() /* 06000002 */IL_0016: stloc.2IL_0017: ldloc.2IL_0018: callvirt instance string Anytao.Insidenet.MetadataIL.Two/*02000002*/::SayHello() /* 06000001 */IL_001d: call void [mscorlib/*23000001*/]System.Console/*01000012*/::WriteLine(string) /* 0A000011 */IL_0022: nopIL_0023: ret
} // end of method Program::Main
其中，按照ECMA定义的规范，元数据第一个字节表示引用的元数据表，而其余三个字节则表示在相应元数据表中的记录，例如06000003表示了引用了MethodDef（06）表的000003项Main方法。
我们可以通过Type的MetadataToken属性在运行时反射获取类型的元数据符号，例如：
static void Main(string[] args)
{Console.WriteLine(typeof(One).MetadataToken);
}
有了上述所有的准备，我们就可以着手分析元数据和IL在程序执行时的角色和关联。
www.anytao.com |
