箭头方向

• UML箭头方向：从子类指向父类，读作继承自
• 定义子类时需要通过extend关键字指定父类
• 子类一定时知道父类定义的，但父类并不知道子类的定义

• 只有知道对方信息时才能指向对方






实现-继承|虚线-实现

• 空心三角箭头：继承或实现
• 实线-继承，is a关系，实际的关系

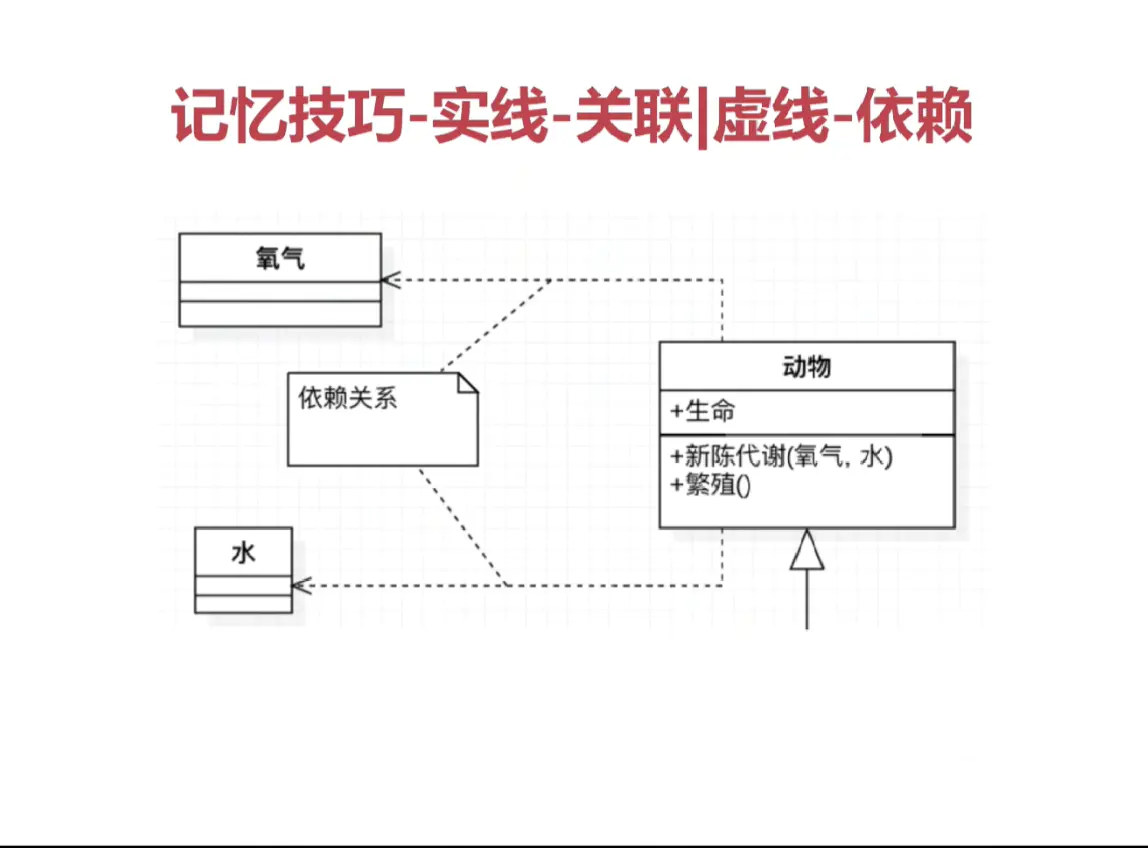

• 虚线-实现，实现的某种特性时虚无的（依赖关系）

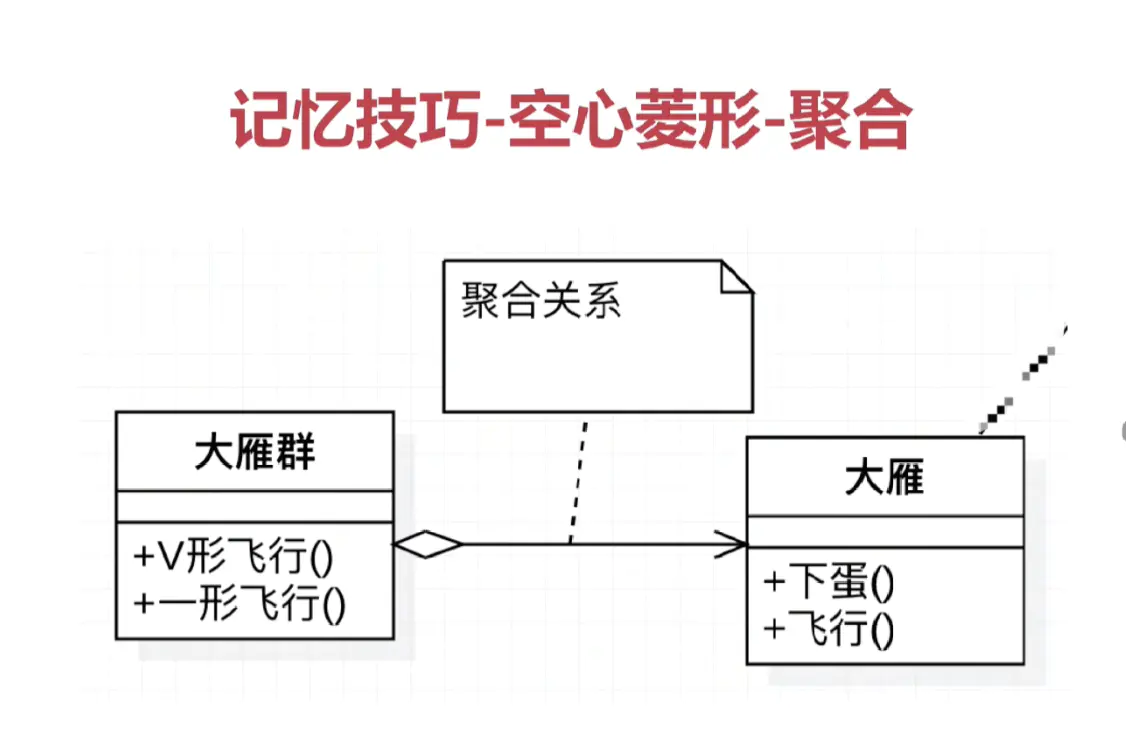

空心菱形-聚合|实心菱形-组合

• 菱形就是一个盛东西的器皿（箱子）
• 聚合：代表空器皿里可以放很多相同的东西，聚在一起（箭头方向所指的类）

• 组合：代表满器皿里已经有实体结构存在，生死与共

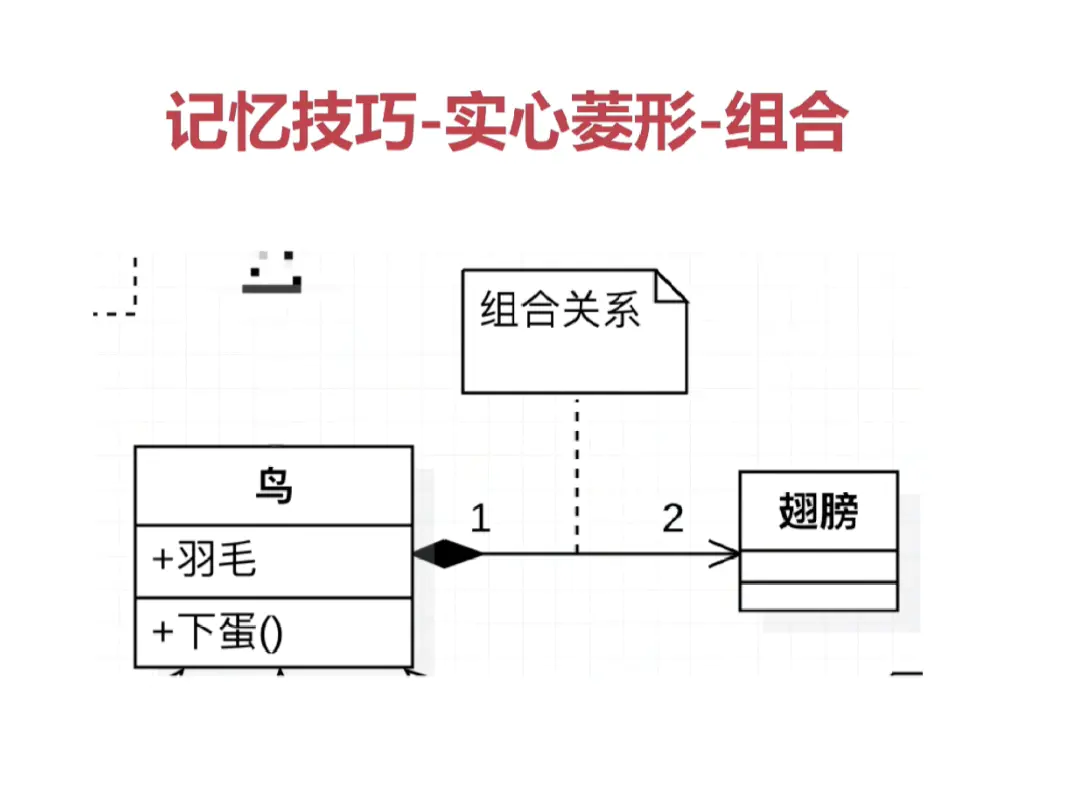

实心菱形-组合

常见数字表达及含义，假设有a和b，数字标记在a侧

• 0..1: 0或1个实例
• 0..*: 0或多个实例
• 1..1: 1个实例
• 1 只能有一个实例
• 1..*: 至少有一个实例

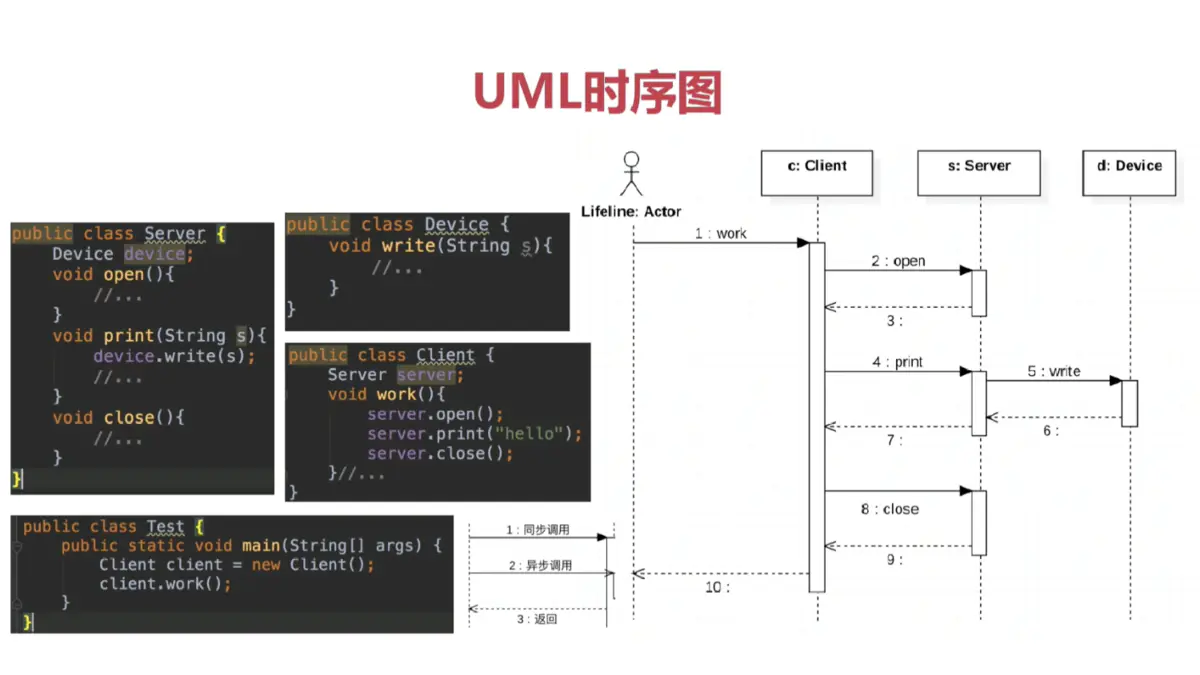

UML时序图

• sequence diagram：是显示对象之间交互的图，这些对象是按时间顺序排列的

• 时序图中包括的建模元素主要有：
  对象(actor)、生命线(lifeline)、控制焦点(focus of control)、消息(message)等





  UML时序图

UML类图

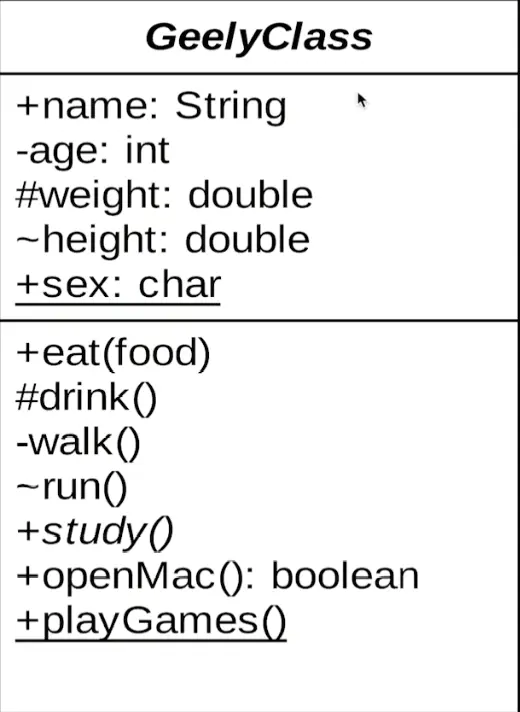

UML类图

• 从上到下3个框分别是类名、属性、方法
• 斜体代表抽象
• 下划线代表接口
• +：public
  -： privite
  #：protect
  ～：default
• 属性左侧属性名，右侧属性类型
• 方法左侧方法名，右侧返回值

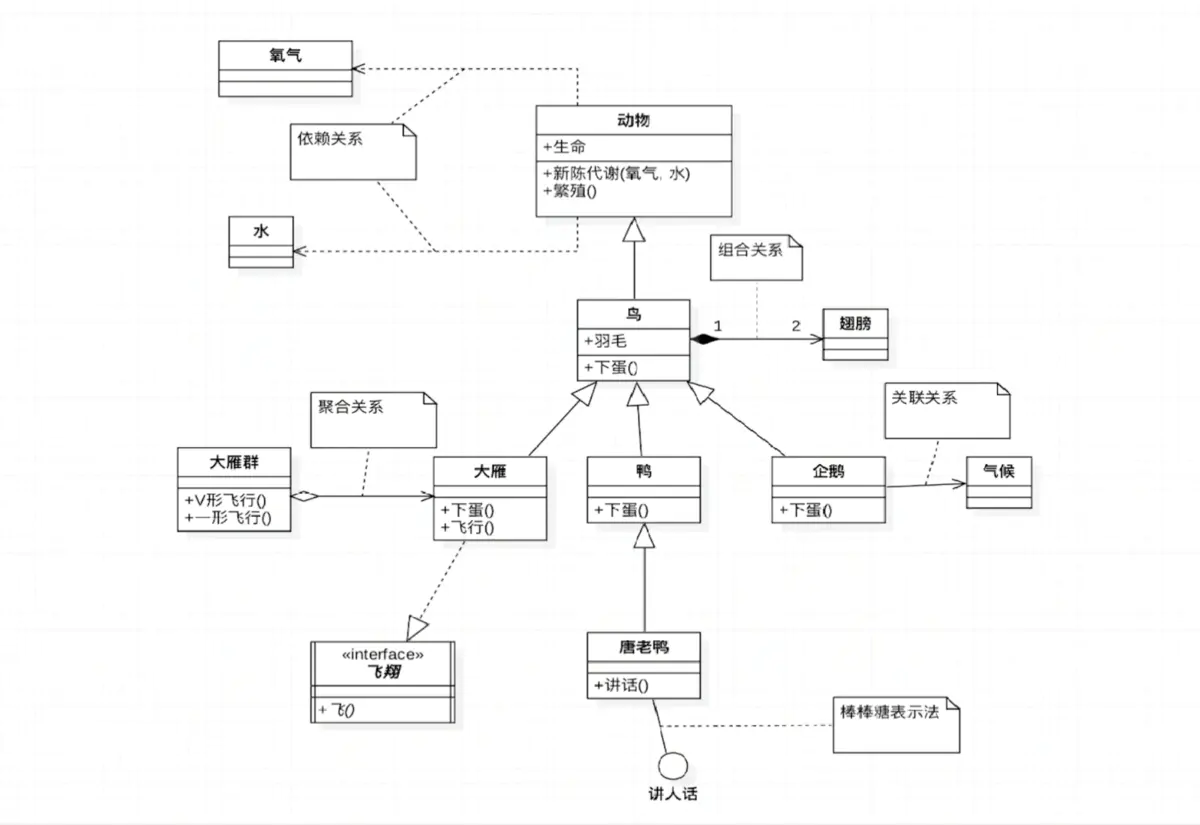

学习图
