类图

类图是一个静态图。它代表了应用程序的静态视图。类图不仅用于可视化，描述和记录系统的不同方面，还用于构建软件应用程序的可执行代码。

类图描述了一个类的属性和操作，以及对系统施加的约束。类图被广泛用于面向对象系统的建模，因为它们是唯一的可以直接用面向对象的语言进行映射的UML图。

类图显示了类，接口，关联，协作和约束的集合。它也被称为结构图。

类图的目的

类图的目的是模拟应用程序的静态视图。类图是唯一可以直接映射到面向对象语言的图，因此在构建时被广泛使用。

UML图如活动图，序列图只能给出应用程序的顺序流程，但类图有点不同。它是编码器社区中最流行的UML图。

类图的目的可以概括为：

• 应用程序静态视图的分析和设计。

• 描述系统的责任。

• 组件和部署图的基础。

• 正向和逆向工程。

如何绘制类图？

类图是用于构建软件应用程序的最流行的UML图。学习类图的绘图程序是非常重要的。

类图在绘制时有很多属性需要考虑，但这里将从顶层视图考虑图。

类图基本上是系统静态视图的图形表示，代表了应用程序的不同方面。类图的集合代表整个系统。

在绘制类图时应记住以下几点 -

• 类图的名称应该对描述系统的方面有意义。

• 应预先确定每个元素及其关系。

• 每个班级的责任（属性和方法）应该清楚地确定

• 对于每个类，应该指定最小数量的属性，因为不必要的属性会使图变得复杂。

• 根据需要使用注释来描述图表的某些方面。在绘图结束时，开发人员/编码人员应该可以理解。

• 最后，在制作最终版本之前，应该在普通纸上绘制图表并重复尽可能多次以使其正确。

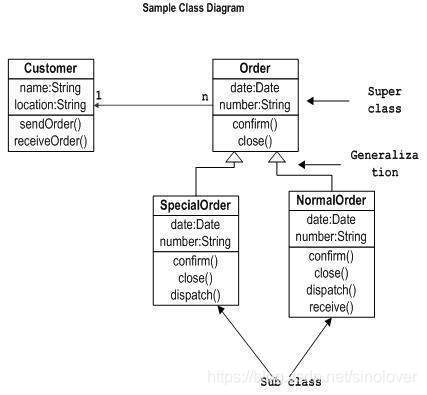

下图是应用程序的订单系统示例。它描述了整个应用程序的特定方面。

• 首先，订单和客户被确定为系统的两个要素。他们有一对多的关系，因为客户可以有多个订单。

• Order类是一个抽象类，它有两个具体的类（继承关系）SpecialOrder和NormalOrder。

• 这两个继承的类具有作为Order类的所有属性。另外，它们还具有其他功能，如dispatch（）和receive（）。

考虑到上面提到的所有要点，已经绘制了以下类图。

Visual Paradigm Online       (一键即时打开使用 )

何处使用类图？

类图是一个静态图，它用来模拟系统的静态视图。静态视图描述了系统的词汇表。

类图也被视为组件和部署图的基础。类图不仅用于可视化系统的静态视图，而且还用于构建任何系统的正向和反向工程的可执行代码。

通常，UML图不是直接映射到任何面向对象的编程语言，但类图是一个例外。

类图清楚地显示了与诸如Java，C ++等面向对象语言的映射。从实践经验来看，类图通常用于构建目的。

简而言之，可以说，类图用于 -

• 描述系统的静态视图。

• 显示静态视图元素之间的协作。

• 描述系统执行的功能。

• 使用面向对象的语言构建软件应用程序
