如何绘制对象图？

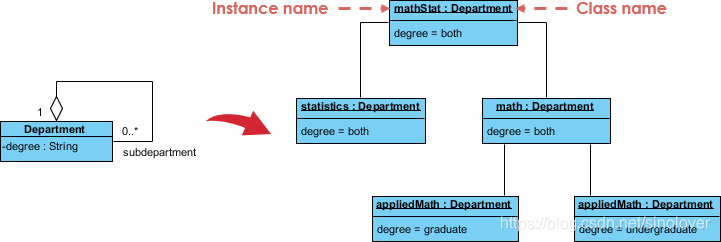

我们已经讨论过一个对象图是类图的一个实例。它意味着一个对象图由类图中使用的事物的实例组成。

所以两个图都是由相同的基本元素组成，但形式不同。在类图中，元素以抽象形式表示蓝图，而在对象图中元素以具体形式表示现实世界对象。

为了捕获一个特定的系统，类图的数量是有限的。但是，如果我们考虑对象图，那么我们可以拥有无​​限数量的实例，这些实例在本质上是独一无二的。只考虑那些对系统有影响的实例。

从上面的讨论可以清楚看出，单个对象图不能捕获所有必要的实例，或者不能指定系统的所有对象。因此，解决方案是 -

• 首先，分析系统并确定哪些实例具有重要的数据和关联。
• 其次，仅考虑那些将涵盖功能的实例。
• 第三，由于实例的数量是无限的，因此进行一些优化。

在绘制对象图之前，应该清楚地记住以下事情 -

• 对象图由对象组成。
• 对象图中的链接用于连接对象。
• 对象和链接是用于构造对象图的两个元素。

之后，在开始构建图表之前，需要确定以下事项 -

• 对象图应该有一个有意义的名称来表明它的用途。
• 最重要的因素是待确定。
• 对象之间的关联应该澄清。
• 需要捕获不同元素的值以包含在对象图中。
• 在需要更清晰的地方添加适当的注释。

下图是一个对象图的例子。它代表了我们在类图中讨论的订单管理系统。下图是特定购买时系统的一个实例。它有以下几个目的。

• 顾客
• 订购
• 特殊订单
• NormalOrder

现在客户对象（C）与三个订单对象（O1，O2和O3）相关联。这些订单对象与特殊订单和正常订单对象（S1，S2和N1）相关联。在特定的时间内，客户有以下三个不同号码（12,32和40）的订单。

客户可以增加未来的订单数量，在这种情况下，对象图表会反映这一点。如果观察到订单，特殊订单和正常订单对象，那么您会发现它们有一些值。

对于订单，值为12,32和40，这意味着对象在特定时刻具有这些值（这里是购买时的特定时间被认为是时刻），当实例被捕获时

订单数量为20,30和60的特殊订单和普通订单对象也是如此。如果考虑不同的购买时间，那么这些值将相应地改变。

考虑到上面提到的所有要点，已经绘制了以下对象图
