A20 lvds

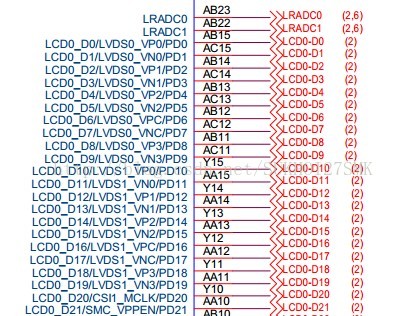

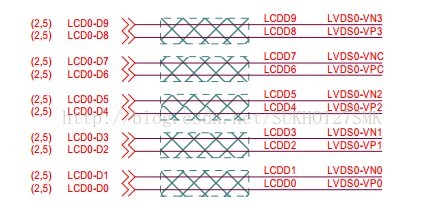

LVDS0:

数据线

LVDS0-VP0       LVDS0-VN0

LVDS0-VP1       LVDS0-VN1

LVDS0-VP2       LVDS0-VN2


时钟线

LVDS0-VPC       LVDS0-VNC


电源线

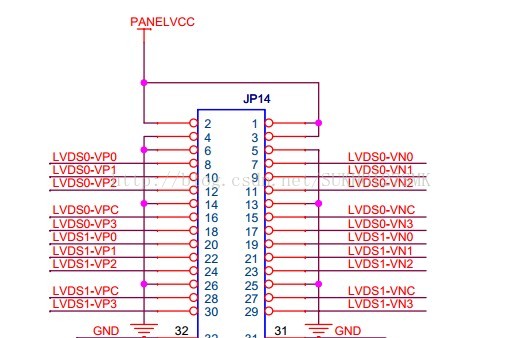

插座的1,2,3接电源，最终连到 LCD-PWR


背光

另外背光单独在另一个插座上，LVDS0和LVDS1是一致的。


4,5,6,13接GND

LVDS0-VP3和LVDS0-VN3不接线

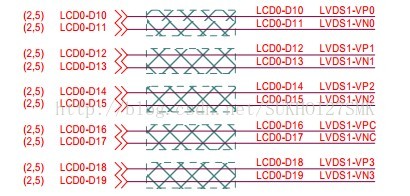

LVDS1:

数据线

LVDS1-VP0       LVDS1-VN0

LVDS1-VP1       LVDS1-VN1

LVDS1-VP2       LVDS1-VN2


时钟线

LVDS1-VPC       LVDS1-VNC


电源线

插座的1,2,3接电源，最终连到 LCD-PWR，和LVDS0一致


4,5,6,13,14接GND

LVDS1-VP3和LVDS1-VN3不接线
