5350和我之前用的三星和全志的芯片在中断这块有点差别，三星和全志的都是有专门的外部中断管脚，并且每个中断管脚对应一个中断号，对管脚寄存器的配置即irq_desc里chip变量，都是bsp里自带的，我们只需要用request_irq来注册irqaction就可以了。

而5350所有的gpio共用一个中断号6，所以想用哪个管脚都得自己配。有可能能用request_irq，但是驱动里已经有

setup_irq(SURFBOARDINT_GPIO,&ralink_gpio_irqaction);

所以我觉的还是在他这个基础上改比较好



1.  在5350 中断初始化的时候会调用ralink_gpio_init_irq函数

ralink_gpio_init_irq定义在driver/char/ralink_gpio.c

void __init ralink_gpio_init_irq(void)

{

    setup_irq(SURFBOARDINT_GPIO,&ralink_gpio_irqaction);

}

这里已经调用了setup_irq函数来给irq_desc设置了irqaction，那么我们就不用再自己来用request_irq函数来设置irqaction了。

因为5350里所有的gpio中断都共享了6号中断，那么我们如果想让哪个gpio产生中断的话，需要自己来对相关的gpio进行配置。

2. 现在我们想让i2c clk管脚配置为中断模式的话，需要以下几个步骤

1) 查看datasheet 第1.3节  pin sharing scheme

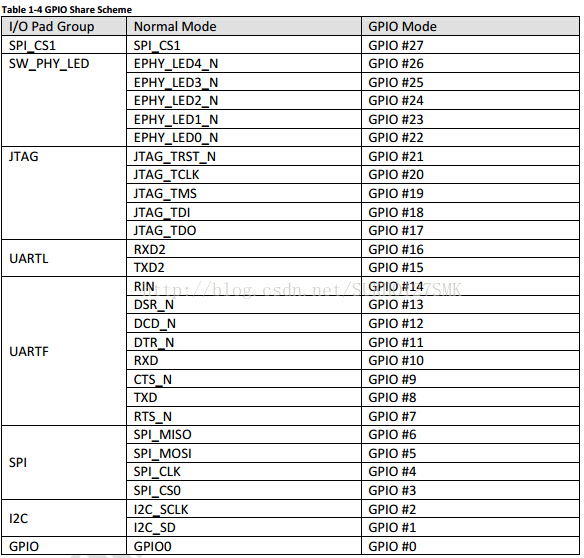

确定I2C_SCLK 为2号GPIO





2) 查看datasheet第3.4节 system control

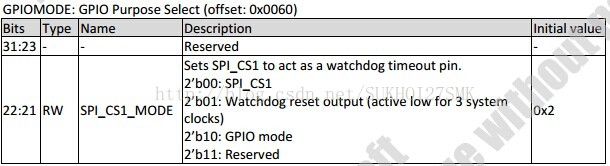

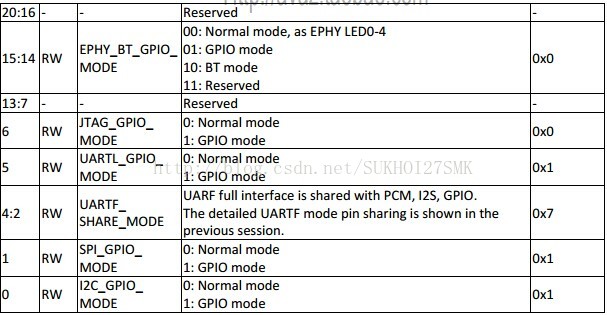

将GPIOMODE寄存器的第0位设置为1，即将I2C设置为gpio模式。

代码如下：

gpiotmp = le32_to_cpu(*(volatile u32 *)(RALINK_REG_GPIOMODE));

gpiotmp |= 0x1;

*(volatile u32 *)(RALINK_REG_GPIOMODE) = cpu_to_le32(gpiotmp);

3) 查看datasheet 第3.6节  interrupt controller

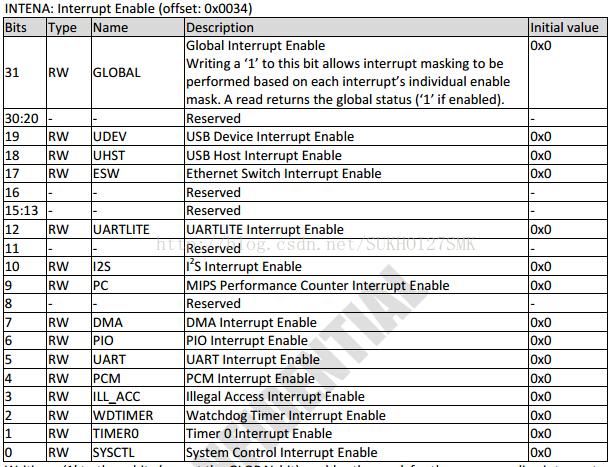

将INTENA寄存器的第6位设置为1，即使能PIO中断。

代码如下：

gpiotmp = le32_to_cpu(*(volatile u32*)(RALINK_REG_INTENA));

gpiotmp |= (0x01 << 6);

*(volatile u32 *)(RALINK_REG_INTENA) =cpu_to_le32(gpiotmp);

4) 查看datasheet 第3.10节  programmable I/O

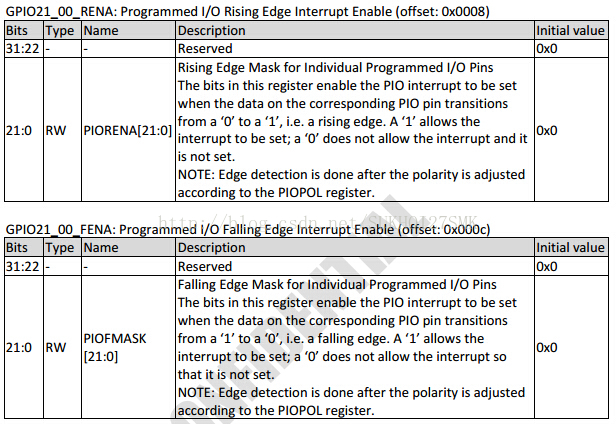

将GPIO21_00_RENA和GPIO21_00_FENA这两个寄存器的第2位设置为1，即2号GPIO的上升沿和下降沿的中断使能。

代码如下：

gpiotmp = le32_to_cpu(*(volatile u32*)(RALINK_REG_PIORENA));

gpiotmp |= (0x01 << 2);

*(volatile u32 *)(RALINK_REG_PIORENA) =cpu_to_le32(gpiotmp);



gpiotmp = le32_to_cpu(*(volatile u32*)(RALINK_REG_PIOFENA));

gpiotmp |= (0x01 << 2);

*(volatile u32 *)(RALINK_REG_PIOFENA) =cpu_to_le32(gpiotmp);

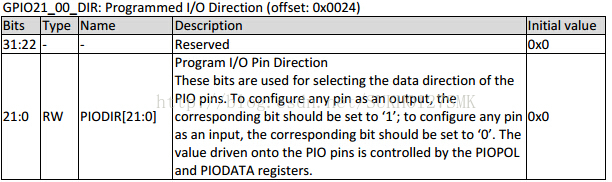

将GPIO21_00_DIR寄存器的第2位设置为0，即为输入模式。

代码如下

gpiotmp = le32_to_cpu(*(volatile u32*)(RALINK_REG_PIODIR));

gpiotmp &= ~cpu_to_le32(0x01<< 2);

*(volatile u32 *)(RALINK_REG_PIODIR) =cpu_to_le32(gpiotmp);



以上代码都是放置在ralink_gpio_init函数中

3. 通过上面的设置，ralink_gpio_irq_handler这个中断处理函数就可以被调用了。
