spring webflow getting start

概述

很多时候，我们写的流程都嵌在一大堆代码中，没有办法直观的管理。而spring webflow可以将流程抽出来，放到一个单独的xml文件中，这样流程就不会埋没在代码里了。

今天要做一个很简单的流程：商品发布流程

做出来后，大概就是下面这个样子：

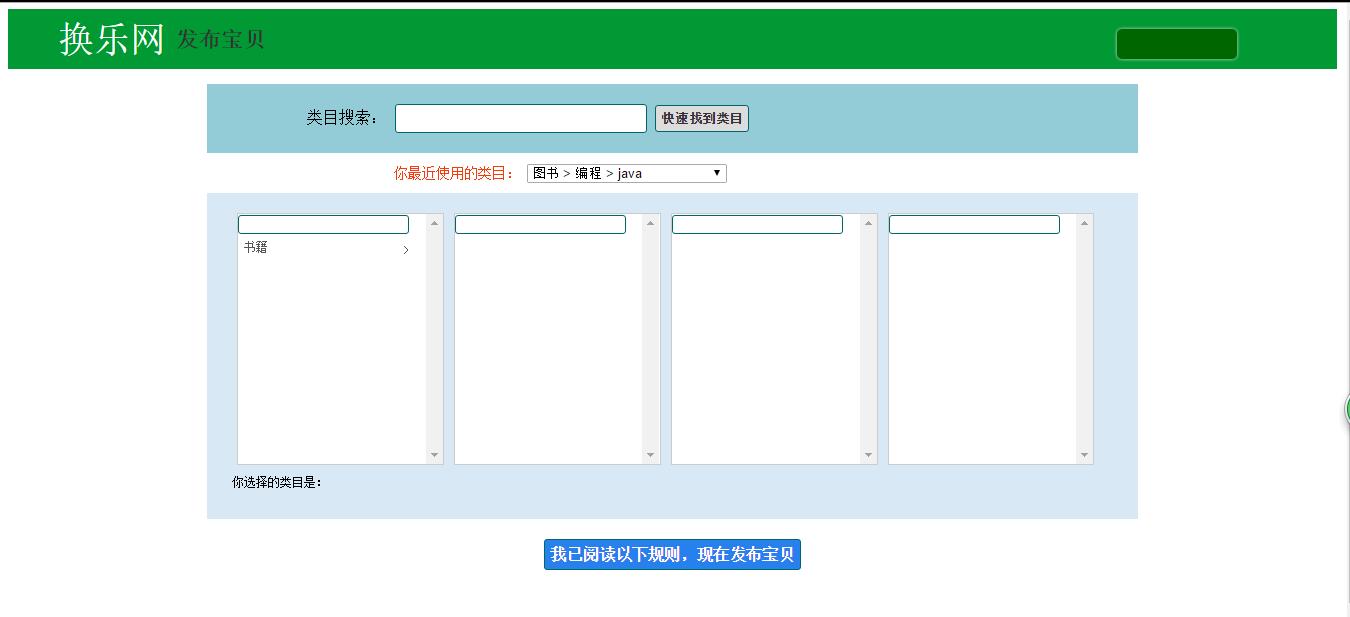

“类别选择”页面:release_first.jsp

这里写图片描述

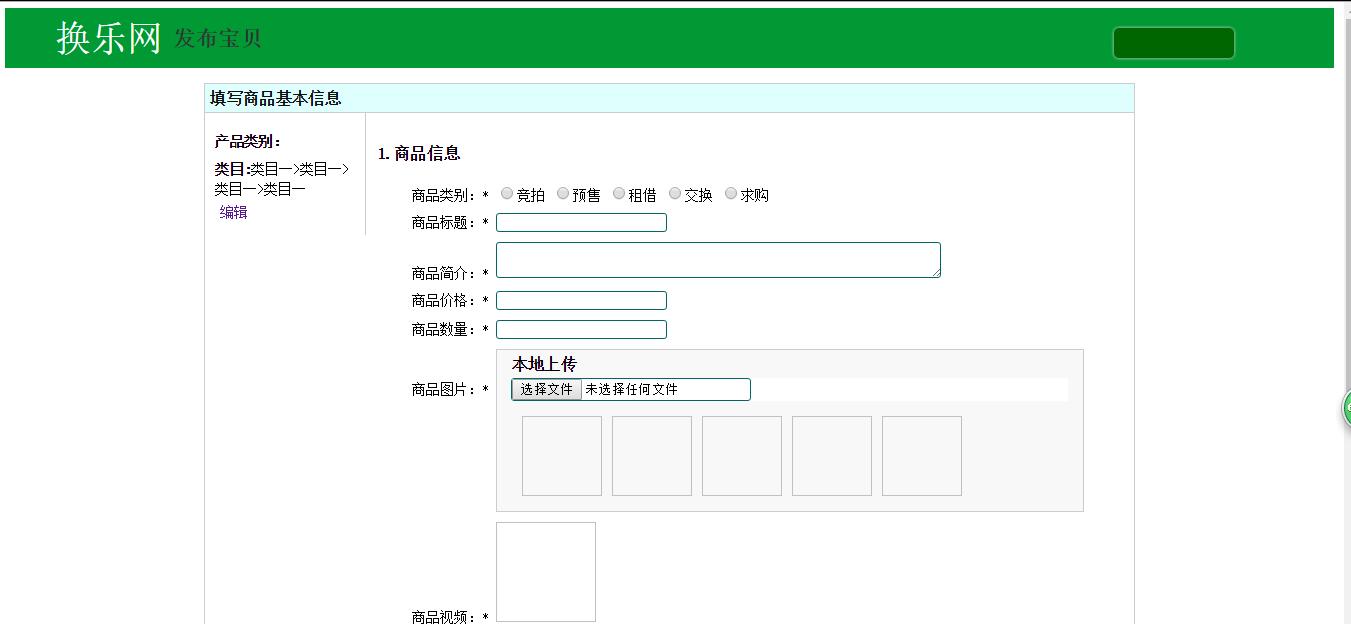

“商品信息填写”页面:release_second.jsp

这里写图片描述

项目的环境是 Spring MVC项目。

需要修改的文件：

spring-servlet.xml (spring MVC配置文件）
applicationContext.xml （spring 配置文件）
releasegoods-flow.xml （spring webflow 配置文件）
release_first.jsp
release_second.jsp

实现

spring-servlet.xml

 <bean class="org.springframework.webflow.mvc.servlet.FlowHandlerMapping"><property name="flowRegistry" ref="flowRegistry" /></bean><!-- Define FlowHandlerAdapter to handle Spring Web Flow request call.This is the Controller class in Spring Web Flow --><bean class="org.springframework.webflow.mvc.servlet.FlowHandlerAdapter"><property name="flowExecutor" ref="flowExecutor" /></bean>

FlowHandlerMapping ：这个类会告诉DispatcherServlet，将匹配的请求发送给webflow处理（也就是发给FlowHandlerAdapter），匹配规则定义在flowRegistry里。
FlowHandlerAdapter ：起到流程控制器的作用，处理所有进入webflow的请求

上面两个配置，其实都是在解决请求怎么进入到流程的问题，并不属于流程的一部分。

applicationContext.xml

<!-- webflow相关配置 --><!-- 流程执行器 --><flow:flow-executor id="flowExecutor" flow-registry="flowRegistry"></flow:flow-executor><!-- 流程注册表 --><flow:flow-registry id="flowRegistry"><flow:flow-location path="/WEB-INF/flows/releasegoods/releasegoods-flow.xml" id="viewgoodsclass"></flow:flow-location></flow:flow-registry>

<flow:flow-executor>：流程执行器，负责创建和执行流程
<flow:flow-registry :流程注册表，通过<flow:flow-location>的path属性指出流程定义的位置，通过id属性指出流程的访问地址。比如这里定义的流程，就可以通过：http://localhost:8080/viewgoodsclass 来打开。

releasegoods-flow.xml

<?xml version="1.0" encoding="UTF-8"?>
<flow xmlns="http://www.springframework.org/schema/webflow"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://www.springframework.org/schema/webflowhttp://www.springframework.org/schema/webflow/spring-webflow-2.0.xsd"><var name="goods" class="com.huanle.model.entity.GoodsEntity"/><view-state id="viewfirst" view="/views/user/releasegoods/release_first.jsp" model="goods"><transition on="submit" to="viewsecond"></transition></view-state> <view-state id="viewsecond" view="/views/user/releasegoods/release_second.jsp" model="goods"><transition on="submit" to="returntouserindex"></transition></view-state><end-state id="returntouserindex" view="/index.jsp"></end-state><global-transitions><transition on="cancel" to="returntouserindex"></transition></global-transitions></flow>

上面这个文件定义了流程：

<var> ：配置了一个变量，作用范围是整个流程，注意，这个变量的类要实现Serializable接口
<view-state> : 视图状态，流程在这个状态下会显示一个视图与用户交互。
<transition> : 定义跳转，比如这里的第一个transition标签的意思是：检测到submit事件就跳转到viewsecond状态。submit事件指的不是html form的submit事件，而是我们自定义的一个标记，可以随便取名。
<end-state> :终点状态。（也许会奇怪为什么没有开始状态，因为默认第一个状态就是开始状态）
<global-transitions> ：定义全局跳转，因为cancel在任何一个状态里都需要，所以配置为全局跳转。

release_first.jsp

<form:form action="${flowExecutionUrl}&_eventId=submit" method="post" commandName="goods"><input type="hidden" name="_flowExecutionKey" value="${flowExecutionKey}"/><div class="release"><input type="submit"  value="我已阅读以下规则，现在发布宝贝"/></div></form:form>
