ALSA声卡12_从零编写之添加音量控制

ALSA声卡12_从零编写之添加音量控制_学习笔记

1、设置音量时应用程序的调用过程

（1）strace分析： amixer cset numid=1 30 (设置音量)
/dev/snd/controlC0
open
SNDRV_CTL_IOCTL_CARD_INFO
SNDRV_CTL_IOCTL_PVERSION
SNDRV_CTL_IOCTL_ELEM_INFO
SNDRV_CTL_IOCTL_ELEM_READ
SNDRV_CTL_IOCTL_ELEM_WRITE : snd_ctl_elem_write_user

（2）应用程序调用SNDRV_CTL_IOCTL_ELEM_WRITE时，驱动程序调用snd_ctl_elem_write_user函数，这个函数从用户空间把一些参数拷贝进来，然后调用函数snd_ctl_elem_write

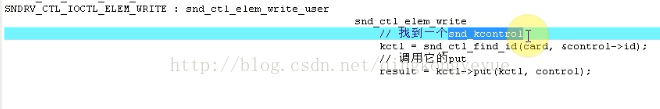

（3）函数snd_ctl_elem_write

找到一个snd_kcontrol结构体，然后调用snd_control结构体的put函数。

（4）这个snd_kcontrol结构体是谁提供的

ASOC驱动程序分为3大块（machine,codec,platform）,应该在codec这一块来提供的，因为它跟声卡密切相关。去调节音量的时候肯定要调整它

2、写程序（uda1341.c(codec)）

(1)结构体snd_kcontrol_new

static const struct snd_kcontrol_new uda1341_vol_control =
{ .iface = SNDRV_CTL_ELEM_IFACE_MIXER, //表示snd_kcontrol结构体用于哪一类设备（表示进行参数设置）

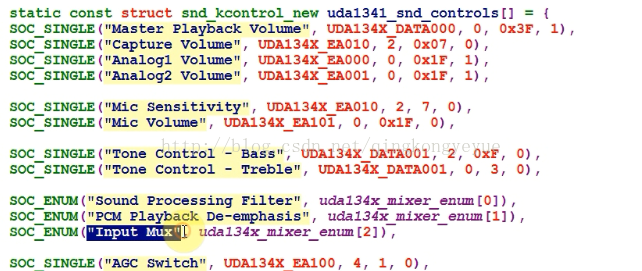

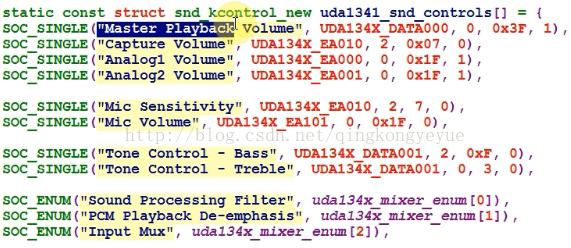

.name = "Master Playback Volume", //音量控制，每个声卡驱动程序的snd_kcontrol各不相同，为什么应用程序都可以调整它的音量，对于某些常用的属性，它们都有固定的名字。应用程序根据名字找到它的snd_kcontrol项，调用里面的put函数。
.info = uda1341_info_vol, //获得一些信息，如音量范围是多少
.get = uda1341_get_vol,//获得当前的音量值
.put = uda1341_put_vol, //设置音量
};

（2）获得音量信息,比如最小值最大值

/*
* 获得音量信息,比如最小值最大值
*/
int uda1341_info_vol(struct snd_kcontrol *kcontrol,
struct snd_ctl_elem_info *uinfo)
{
uinfo->type = SNDRV_CTL_ELEM_TYPE_INTEGER;//音量值的类型是整数
uinfo->count = 2;//声道数是双声道的
uinfo->value.integer.min = 0;//最小整数，
uinfo->value.integer.max = 63;//最大整数，
return 0;
}

因为uda1341的音量控制是6位的（0表示最大音量，63表示最小音量），而应用程序中0表示最小音量，值越大表示音量越大

（3）获得当前音量值

/*
* 获得当前音量值
*/
int uda1341_get_vol(struct snd_kcontrol *kcontrol,
struct snd_ctl_elem_value *ucontrol)
{
struct snd_soc_codec *codec = snd_kcontrol_chip(kcontrol);

ucontrol->value.integer.value[1] = \ //这里 \ 表示ucontrol->value.integer.value[0] 等于ucontrol->value.integer.value[1] ，因为是双声道
ucontrol->value.integer.value[0] = 63 - snd_soc_read(codec, UDA1341_DATA00);//读寄存器DAT00的值，因为驱动程序的值和应用程序的值大小是相反的，uda1341不支持寄存器的读操作，要想得到一个寄存器的值，是去读某个cache(这个cache保存的是设置寄存器的值)
return 0;
}

（4）设置当前音量值

/*
* 设置当前音量值
*/
int uda1341_put_vol(struct snd_kcontrol *kcontrol,
struct snd_ctl_elem_value *ucontrol)
{
struct snd_soc_codec *codec = snd_kcontrol_chip(kcontrol);
unsigned int val;

val = 63 - ucontrol->value.integer.value[0];//应用程序传进来的值写到寄存器里面要反转

snd_soc_write(codec, UDA1341_DATA00, val);//把值val写到寄存器DATA00中去

return 0;
}

3、结构体snd_kcontrol_new和内核部分的连接

（1）probe函数

static int uda1341_soc_probe(struct snd_soc_codec *codec)
{
int ret;
uda1341_init_regs(codec);

ret = snd_soc_add_codec_controls(codec, &uda1341_vol_control, 1);
return ret;
}

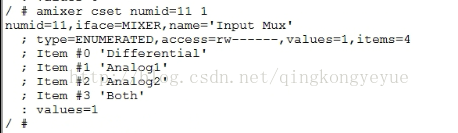

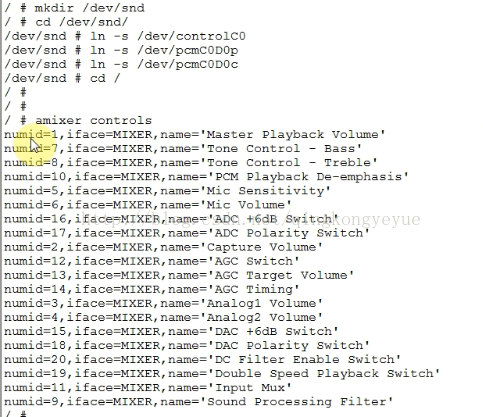

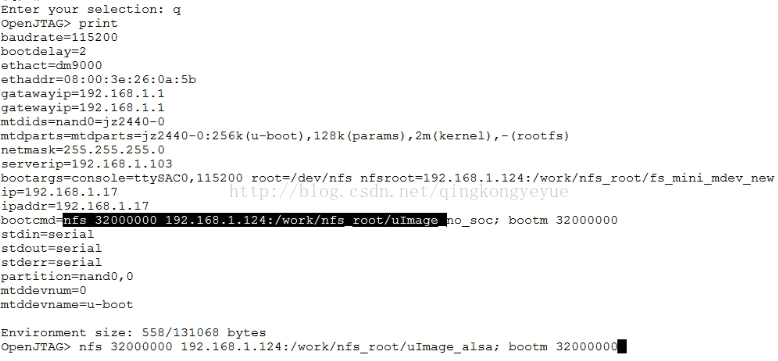

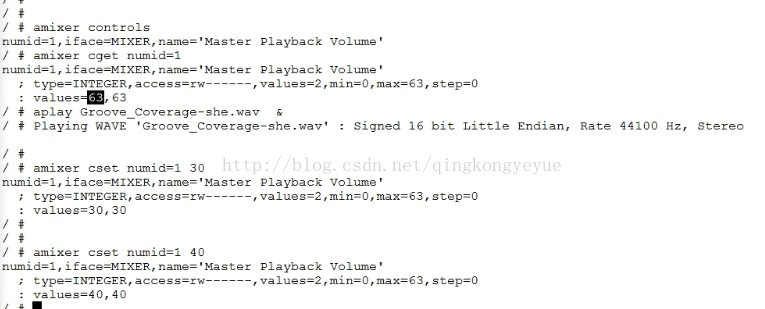

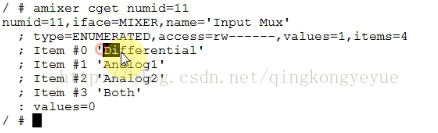

4、测试
