jz2440开发板移植U-boot之修改代码支持DM9000网卡

今天我们来移植U-boot到jz2440开发板，修改代码支持DM9000网卡。查看之前写的移植记录请点击链接：点击查看之前的移植记录

现在大多数开发板都支持DM9000网卡。我们的U-boot源码里面也是有DM9000网卡的驱动程序的。文件为Dm9000x.c（drivers\net）.
首先我去网卡目录的Makefile文件中搜索dm9000字符串：

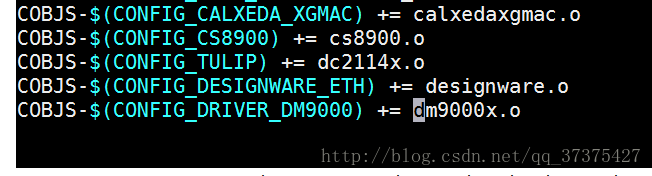

Makefile截图
由Makefile得知，如果我们定义了CONFIG_DRIVER_DM9000这个宏，那么dm9000网卡就会被编译进去（同时要去掉cs8900网卡）。

首先在smdk2440.h中找到下面的宏定义：

#define CONFIG_CS8900       /* we have a CS8900 on-board */
#define CONFIG_CS8900_BASE  0x19000300
#define CONFIG_CS8900_BUS16 /* the Linux driver does accesses as shorts */

这是cs8900网卡的定义，我们把它去掉，加上dm9000所需要的宏：

#ifdef 0
#define CONFIG_CS8900       /* we have a CS8900 on-board */
#define CONFIG_CS8900_BASE  0x19000300
#define CONFIG_CS8900_BUS16 /* the Linux driver does accesses as shorts */
#else
#define CONFIG_DRIVER_DM9000
#endif

重新编译uboot（肯定会显示有错误，不可能这么简单就弄好了，但是我们一步解决一个错误）：
显示错误：

dm9000x.c:156: error: 'DM9000_DATA' undeclared (first use in this function)
dm9000x.c:156: error: (Each undeclared identifier is reported only once
dm9000x.c:156: error: for each function it appears in.)
。。。。
。。。。

显示说dm9000x.c中的56行没有定义DM9000_DATA这个宏参数。在经验不足，对驱动程序了解不多的情况下，我们没有办法知道这个宏参数是干什么的，但是我们可以仿照uboot中现有的程序中相同的地方模仿。我们在uboot源码中搜索DM9000_DATA这个字符串：
输入：grep “DM9000_DATA” * -nR （这是Linux下搜索字符串的命令）
显示很多配置文件中用到了DM9000_DATA这个参数，我们随便找一个配置文件进去看看别人是怎么配置的，假如找的是这个吧：

include/configs/at91sam9261ek.h:159:#define DM9000_DATA                 (CONFIG_DM9000_BASE + 4)

好，进去看了之后，别的是这么配置DM9000的网卡参数的：

#define CONFIG_DRIVER_DM9000
#define CONFIG_DM9000_BASE              0x04014000
#define DM9000_IO                       CONFIG_DM9000_BASE
#define DM9000_DATA                     (CONFIG_DM9000_BASE + 2)

原来是我们少定义了一些参数。那么我们来看看如何取值CONFIG_DM9000_BASE 与DM9000_DATA。
在分析之前先说一下：
DM9000属于内存类接口，想要操作内存类接口，需要知道它的1）访问地址，同时还要根据DM9000的实际情况2）设置内存控制器的时序以及位宽。

1）设置访问地址：

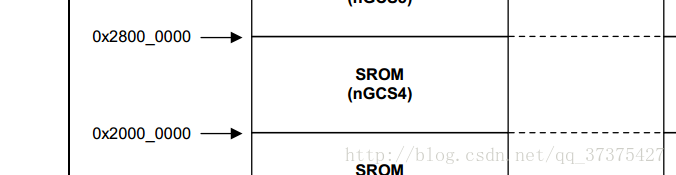

首先是 CONFIG_DM9000_BASE ，这个是DM9000的基地址，是CPU用来识别网卡的一个基地址。查看DM9000网卡原理图：它的片选引脚是：nGCS4，那么我们查看2440手册，因为网卡是内存类的接口，所以我们看2440手册内存控制器那一章，找到片选信号的地址分配表：

从中可以看出：nGCS4这个片选引脚对应的初始地址是：0x20000000。那么我们就把CONFIG_DM9000_BASE这个值设为0x20000000，就会把nGCS4引脚设为低电平，从而片选到DM9000网卡设备。

然后是 DM9000_DATA的地址取值。查看原理图知，cpu只发出了LADDR2给DM9000网卡内的CMD引脚，说明CPU只关心访问地址的第2位，所以我们把基地址加4，设置一下第二位的值：#define DM9000_DATA (CONFIG_DM9000_BASE + 4)
那么总的修改是：

#define CONFIG_DRIVER_DM9000
#define CONFIG_DM9000_BASE              0x20000000
#define DM9000_IO                       CONFIG_DM9000_BASE
#define DM9000_DATA                     (CONFIG_DM9000_BASE + 4)

那么我们已经设置好了上面说的第一步，设置访问地址，下面再看如何设置内存控制器的时序以及位宽。

2）设置内存控制器的时序以及位宽：
uboot中lowlevel_init.S中有设置内存控制器寄存器的相关的代码：

SMRDATA:.long 0x22011110     //BWSCON.long 0x00000700     //BANKCON0.long 0x00000700     //BANKCON1.long 0x00000700     //BANKCON2.long 0x00000700     //BANKCON3  .long 0x00000700     //BANKCON4.long 0x00000700     //BANKCON5.long 0x00018005     //BANKCON6.long 0x00018005     //BANKCON7.long 0x008C04F4     // REFRESH.long 0x000000B1     //BANKSIZE.long 0x00000030     //MRSRB6.long 0x00000030     //MRSRB7

.long 0x22011110 //BWSCON这个寄存器应该是设置的位宽，.long 0x00000700 //BANKCON4（nGCS4）这个应该是设置时序的寄存器

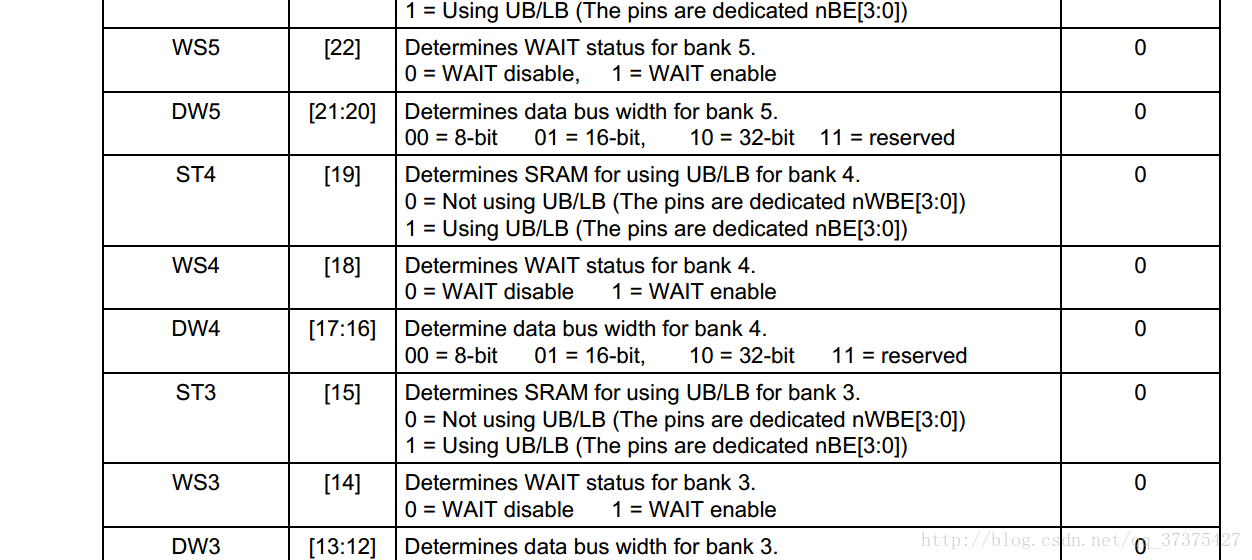

1）首先我们在2440手册中搜索BWSCON这个寄存器。在207页有设置位宽的寄存器位操作（其中19:18:17:16位对应的是BANK4，所以查看是否需要设置这四位）：

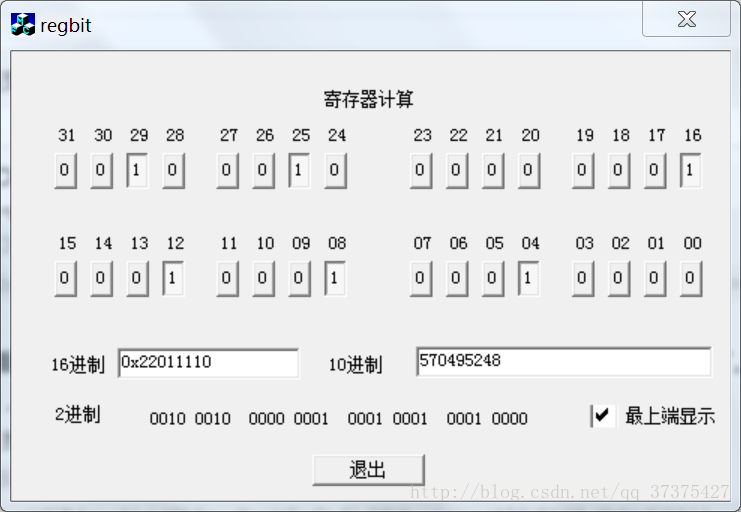

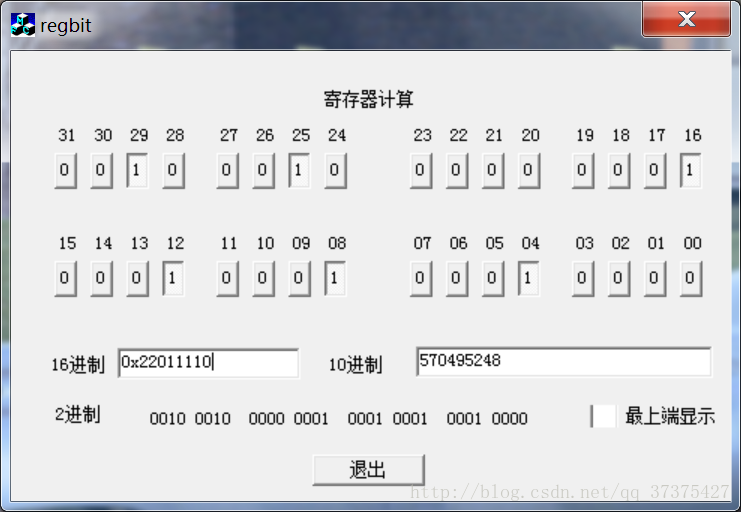

DW4是设置位宽的的位，对应17:16位。我们计算.long 0x22011110 //BWSCON这个寄存器的值，用寄存器位查看器知：
这里写图片描述
17:16位对应的是01.那么查看手册知01 = 16-bit。查看原理图得知，DM9000网卡的位宽刚好是16位，所以，不需要修改了。18位的等待信号DM9000上没有，不需要设置。19位的也没有用到，不需要设置。

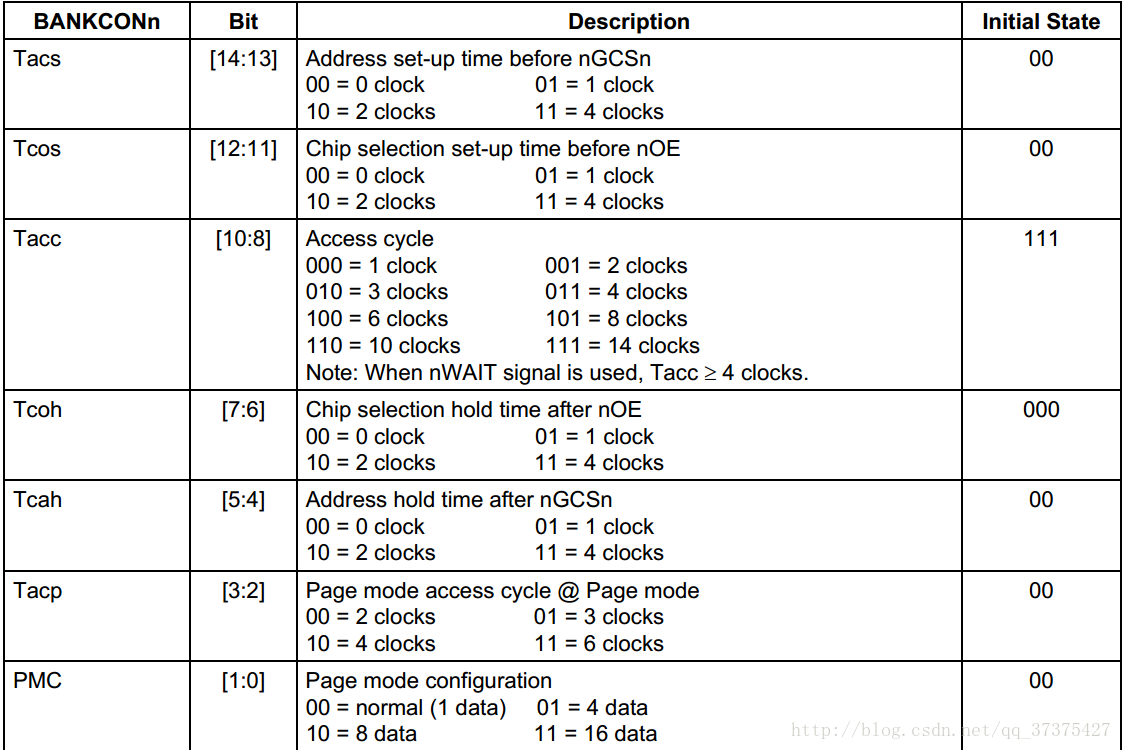

2）再看如何设置时序（设置BANKCON4寄存器）。找到如下图：
设置时序寄存器的值
这里面就是设置DM9000的时序了，至于怎么设置（为什么这么设置），可以参考韦东山第二期视频移植DM9000网卡驱动程序那一节里面有详细讲过，这里不再讲解。
看看原始设置的各个位是对少：

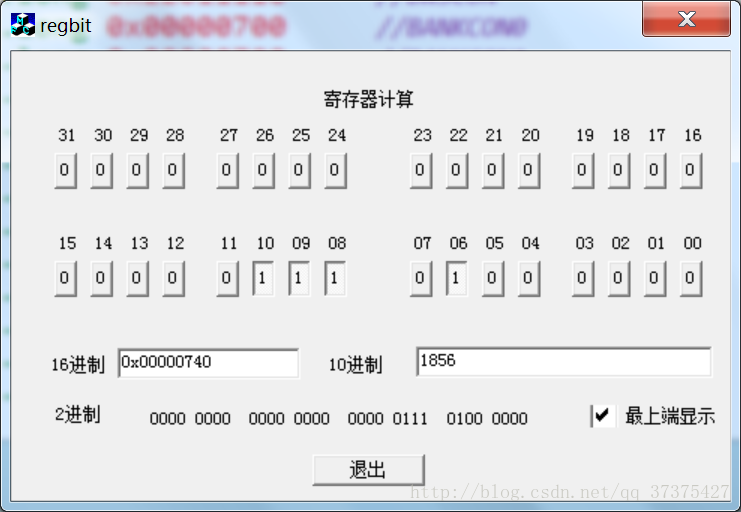

对比之前韦东山二期视频讲解的DM9000时序设置，我们在这里将位7:6设置为01。则对应的寄存器的值为：
修改好的寄存器的值
所以将BANKCON4的值改为0x00000740。
然后重新编译：
编译顺利通过。
将生成的镜像文件烧写到NOR FLASH，启动：

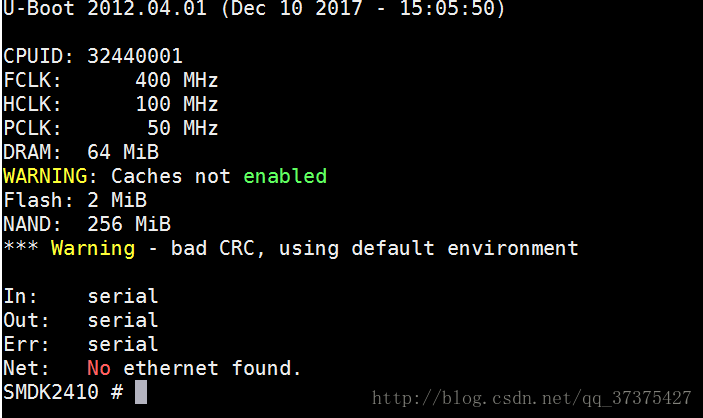

这里写图片描述
看到，显示Net: No ethernet found。那么我们去源码中搜索看是哪个地方。
源码中搜索：Net:
Board.c中：

#if defined(CONFIG_CMD_NET)puts("Net:   ");eth_initialize(gd->bd);

跳到：eth_initialize：
里面有一个函数board_eth_init：
我们找board_eth_init 函数（smdk2410.c，这个名字一直没有改成2440的，忘记了，暂时这么用吧，不影响）：

int board_eth_init(bd_t *bis)
{int rc = 0;
#ifdef CONFIG_CS8900rc = cs8900_initialize(0, CONFIG_CS8900_BASE);
#endifreturn rc;
}

发现没有初始化我们的DM9000网卡。我们在DM9000网卡驱动程序中找到：dm9000_initialize。应该是DM9000的初始化函数。我们在linux下搜索这个dm9000_initialize：grep “dm9000_initialize” * -nR,看看有没有类似的初始化。发现大多是这样的：

return dm9000_initialize(bis);

那么我们将上面的board_eth_init函数改成：

int board_eth_init(bd_t *bis)
{int rc = 0;
#ifdef CONFIG_CS8900rc = cs8900_initialize(0, CONFIG_CS8900_BASE);
#endif#ifdef CONFIG_DRIVER_DM9000
rc = dm9000_initialize(bis);
#endifreturn rc;
}

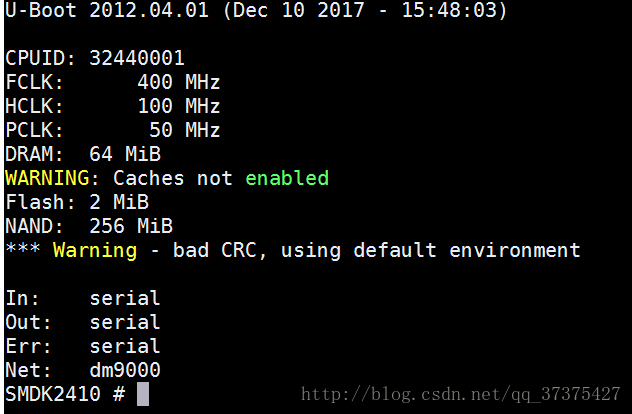

重新编译，启动：
这里写图片描述
OK啦，我们的网卡终于加好了。
现在ping一下电脑看看：
先设置ip：
set ipaddr 10.11.235.102
ping 10.11.235.146
显示

*** ERROR: `ethaddr' not set

没有设置mac地址，重启设置：
set ipaddr 192.168.1.102
set ethaddr 00:0c:29:4d:e4:f4 （可以随便设置）
ping 192.168.1.102
显示如下：
显示图片
OK！显示主机alive。已经ping通了。下面我们试一下看看能不能用tftp下载。因为uboot没有集成TFTP工具，那么我们就用windows上的tftp工具进行下载内核。

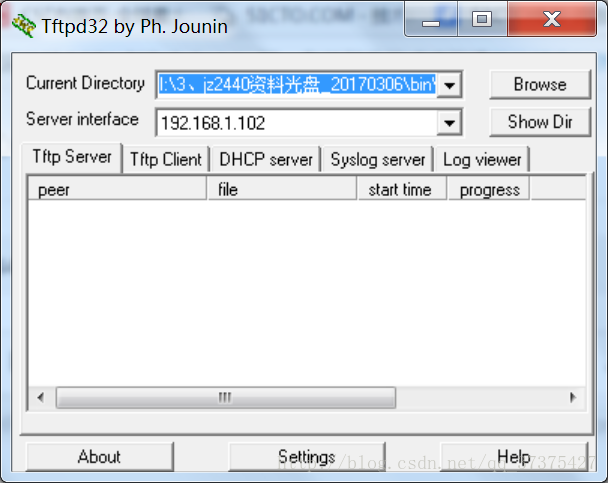

如图为TFTP下载工具（注意服务器ip）

在板子上uboot上设置：
set serverip 192.168.1.102
tftp 30000000 uImage_4.3
下载内核的截图
然后启动内核：
bootm 30000000
成功启动内核。说明我们已经成功了！！！现在下载比用dnw下载要方便快捷的多。
