IMX6移植Linux4.1.15内核时需要添加矩阵按键的设备树信息

之前在Linux3.0.35内核移植过按键的信息，请点击链接查看：3.0.35内核移植

本篇文章记录在IMX6开发板移植4.1.15内核时，添加矩阵按键的设备树信息。

1、具体添加的设备树信息

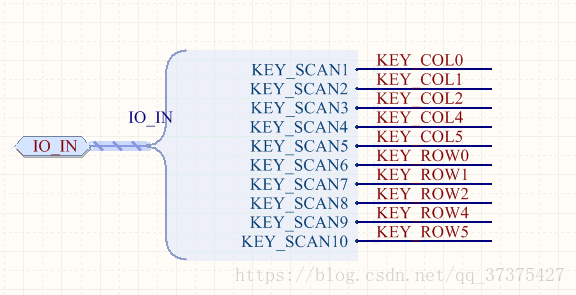

下面是我们的开发板中按键与核心板的引脚链接情况：
在这里插入图片描述

具体的驱动程序的分析可以查看之前移植3.0.35内核时的相关分析：点击查看

本次主要修改imx6qdl-sabresd.dtsi文件，该文件是与具体外设相关的文件

在imx6qdl-sabresd.dtsi文件的最后加上keypad设备树信息

&kpp {// keypadcompatible = "fsl,imx6qdl-kpp", "fsl,imx21-kpp";pinctrl-names = "default";pinctrl-0 = <&pinctrl_kpp>;clocks = <&clks IMX6QDL_CLK_DUMMY>;linux,keymap = <MATRIX_KEY(0x0, 0x0, KEY_UP)MATRIX_KEY(0x0, 0x1, KEY_F9)MATRIX_KEY(0x0, 0x2, KEY_F3)MATRIX_KEY(0x0, 0x4, KEY_DOWN)MATRIX_KEY(0x0, 0x5, KEY_PRINT)MATRIX_KEY(0x1, 0x0, KEY_RIGHT)MATRIX_KEY(0x1, 0x1, KEY_F8)MATRIX_KEY(0x1, 0x2, KEY_F4)MATRIX_KEY(0x1, 0x4, KEY_HOME)MATRIX_KEY(0x1, 0x5, KEY_PAGEDOWN)MATRIX_KEY(0x2, 0x0, KEY_F12)MATRIX_KEY(0x2, 0x1, KEY_F7)MATRIX_KEY(0x2, 0x2, KEY_F5)MATRIX_KEY(0x2, 0x4, KEY_END)MATRIX_KEY(0x2, 0x5, KEY_PAGEUP)MATRIX_KEY(0x4, 0x0, KEY_F11)MATRIX_KEY(0x4, 0x1, KEY_F1)MATRIX_KEY(0x4, 0x2, KEY_F6)MATRIX_KEY(0x4, 0x4, KEY_NUMLOCK)MATRIX_KEY(0x4, 0x5, KEY_ESC)MATRIX_KEY(0x5, 0x0, KEY_F10)MATRIX_KEY(0x5, 0x1, KEY_F2)MATRIX_KEY(0x5, 0x2, KEY_LEFT)MATRIX_KEY(0x5, 0x4, KEY_SCROLLLOCK)MATRIX_KEY(0x5, 0x5, KEY_PAUSE)>;status = "okay";
};

在iomuxc节点下的imx6qdl-sabresd节点下：

&iomuxc {pinctrl-names = "default";pinctrl-0 = <&pinctrl_hog>;imx6qdl-sabresd {。。。。。。。。。。。。pinctrl_kpp:kpp_grp_1{fsl,pins = <                               MX6QDL_PAD_KEY_COL0__KEY_COL0            0x80000000MX6QDL_PAD_KEY_ROW0__KEY_ROW0            0x80000000MX6QDL_PAD_KEY_COL1__KEY_COL1            0x80000000MX6QDL_PAD_KEY_ROW1__KEY_ROW1            0x80000000MX6QDL_PAD_KEY_COL2__KEY_COL2            0x80000000MX6QDL_PAD_KEY_ROW2__KEY_ROW2            0x80000000MX6QDL_PAD_KEY_COL4__KEY_COL4            0x80000000MX6QDL_PAD_KEY_ROW4__KEY_ROW4            0x80000000MX6QDL_PAD_CSI0_DAT4__KEY_COL5           0x80000000MX6QDL_PAD_CSI0_DAT5__KEY_ROW5           0x80000000>;};};
};
