上一篇文章学习了链接器之-main函数不是第一个执行的函数:main函数不是第一个执行的函数

今天继续学习链接器，学习链接是如何动作的，从而引入链接脚本的概念。本文就学习链接脚本的概念。

1、链接脚本的作用

我们都知道可重定位文件经过链接器链接后最终形成可执行文件。这个链接的过程大概就是分为符号解析和重定位。

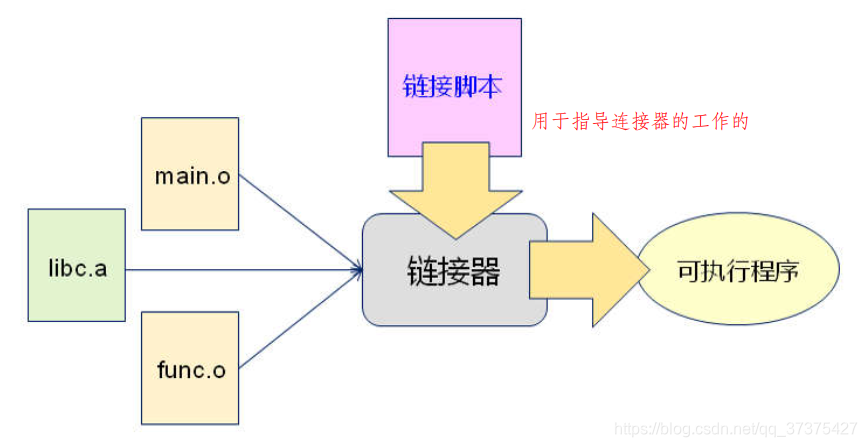

那么链接器到底是如何工作的呢？这取决于链接脚本。我们可以看下图：

几个可重定位文件与相应的库文件进行链接，链接器经过链接器的指导，最终形成可执行程序。

在学习链接链接脚本的大致格式之前，先练总结一下链接脚本的几个作用（实际上这些作用我们都知道，只不过今天才知道链接脚本的存在而已）：

• 链接脚本用于描述链接器处理目标文件（可重定位文件）与库文件的方式

  1. 合并各个目标文件中的段
  2. 重定位各个段的起始地址
  3. 重定位各个符号的最终地址（这个地址实际上是段内偏移地址）

2、链接脚本的格式

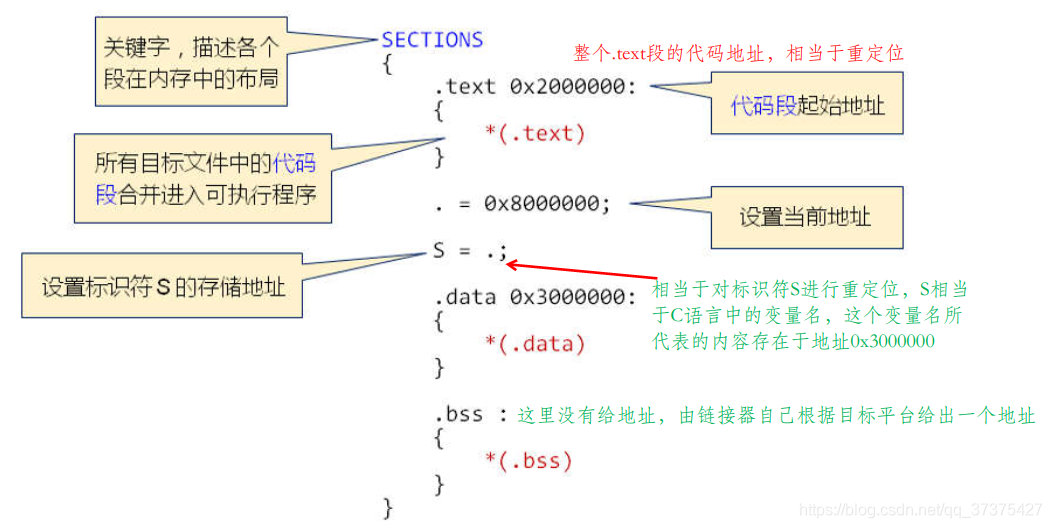

链接脚本也就是一个脚本文件，语法比较简单，下面我们直接看一个例子，来说明一个链接脚本大致有哪些内容：

上述的的描述还是很全面很仔细的。我们主要注意一下几点：

• 各个段的链接地址必须符合具体平台的规则，比如在Intel处理器上与在Amd处理器上，或许各个段在整个地址空间的位置就会有一些差别
• 链接脚本中能够直接定义标识符并制定存储地址
• 链接脚本能够直接定义源代码（需要编译的.c .c++程序）中的标识符的地址
• 我们主要学习Linux系统，在Linux中代码段（.text段的地址范围为[0x08048000,0x08049000]）

我们现在可能还不理解上面的几条注意事项，但是经过下面的例子，就一定可以理解了：

我们写了如下的C程序与链接脚本：

8-1.c

#include <stdio.h>int s1;
extern int s2;int main()
{printf("&s1 = %p\n", &s1);printf("&s2 = %p\n", &s2);return 0;
}

8-1.lds

SECTIONS
{.text 0x08048400:{*(.text)}. = 0x01000000;s1 = .;. += 4;s2 = .;.data 0x0804a800:{*(.data)}.bss :{*(.bss)}
}

我们看上面的程序，在C程序中有一个extern int s2; 这个s2不是这个C文件的，是外部文件的，很明显，我们只有两个文件，另一个就是我们指定的链接脚本文件。

使用下述命令进行编译：

• gcc 8-1.c 8-1.lds -o lyy

生成可执行程序lyy （注意如果编译的时候不加上我们自己定义的链接脚本，编译就会出错）

运行：

• ./lyy

执行结果为：

很明显，s1的地址由于我们再链接脚本中指定了：

    . = 0x01000000;s1 = .;

所以s1的地址是：0x01000000;

而由于在链接脚本中有如下的两句话：

   . += 4;s2 = .;

所以s2的地址为：0x01000004;

如果我们不使用链接脚本指定这两个变量的地址，那么他们的地址就是随机的，这也符合我们平时的结果。

3、借助链接脚本修改程序的入口函数

不知道是否还记得在上一篇文章中：点击查看。我们学习了程序的执行流程，知道了main函数并不是真正的第一个开始执行的函数。而且我们有办法在编译程序的时候改变第一个执行的程序。那个时候使用的是在编译的时候指定入口函数的地址，就像下面这样：

• gcc -e program -nostartfiles program.c -o program

今天我们来学习另一种方法，来修改程序的入口函数。

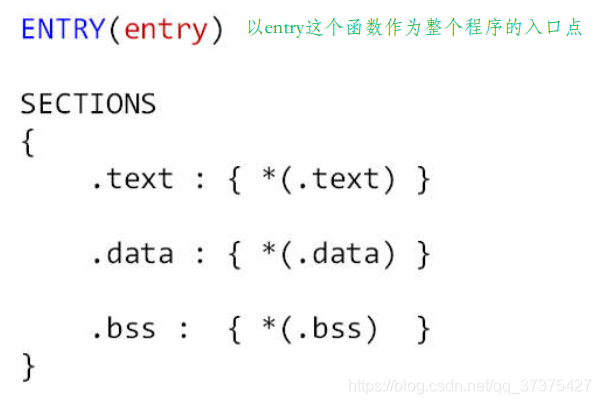

那就是在链接脚本中指定，大概格式如下：

下面给出一个例子，这个例子中没有main函数，我们自己指定一个函数，然后将它设为入口函数：

8-2.c

#include <stdio.h>
#include <stdlib.h>int program()
{printf("D.T.Software\n");exit(0);
}

8-2.lds

ENTRY(program)SECTIONS
{.text 0x08048400:{*(.text)}
}

使用下面命令进行编译（也可以先编译输出目标文件，然后进行链接，下面的命令直接一步完成而已）：

• gcc -nostartfiles 8-2.c 8-2.lds -o lyy2

没有报错，生成了可执行文件lyy2

运行程序结果为：

很明显，我们利用这个方法成功修改了这个C程序的入口函数。

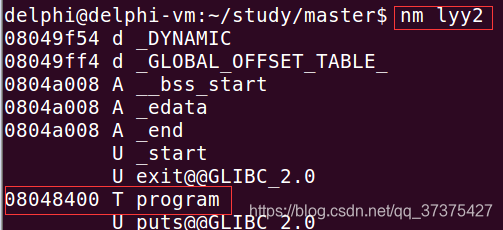

为了更加深入，我们可以看看该可执行程序的符号信息：

使用以下命令查看可执行程序lyy2

• nm lyy2

由于上面的8-2.lds链接脚本指定代码段其实地址为： 0x08048400，而我们的可执行程序的入口函数（program函数）的地址其实就是代码段（.text）地址，所以如上图，T代表代码段，地址为0x08048400。很完美的解释。

4 、 默认的链接脚本

上面我们学习了链接脚本的各种知识，但是我们平时并没有使用它或者看到它。但是这并不意味着学习它就没有用处。它对于我们理解整个系统原理有很大帮助。

可以使用下面的命令查看默认的链接脚本：

• ld --verbose > defaults.lds

上述命令将默认的链接脚本输出到文件defaults.lds文件中，我们可以打开defaults.lds文件来查看默认链接脚本文件。

5、总结

记住，我们在学习的内容是可以让你走的更远，走的更高的铺垫。或许对你产生不了直接的影响，但是绝对会对你将来的学习之路产生深远的影响。不要一口吃一个胖子，慢慢来，从应用软件做起，深入学习底层原理！你的未来一定更加美好！！！
