【Linux进程、线程、任务调度】四多核下负载均衡 中断负载均衡，RPS软中断负载均衡 cgroups与CPU资源分群分配 Linux为什么不是硬实时 preempt-rt对Linux实时性的改造

学习交流加

  • 个人qq：
    1126137994
  • 个人微信：
    liu1126137994
  • 学习交流资源分享qq群：
    962535112

上一篇文章（点击链接：点击链接阅读上一篇文章）讲了：

  • CPU/IO消耗型进程
  • 吞吐率 vs. 响应
  • SCHED_FIFO算法 与 SCHED_RR算法
  • SCHED_NORMAL算法 和 CFS算法
  • nice与renice
  • chrt

本篇文章接着上一篇文章讲解以下内容：

  • 多核下负载均衡
  • 中断负载均衡，RPS软中断负载均衡
  • cgroups与CPU资源分群分配
  • Linux为什么不是硬实时
  • preempt-rt对Linux实时性的改造

文章目录

    • 1、多核下负载均衡
    • 2、CPU task affinity
    • 3、IRQ affinity
    • 4、进程间的分群（cgroup）
    • 5、 Hard realtime - 可预期性
    • 6、PREEMPT_RT补丁
    • 7、总结

1、多核下负载均衡

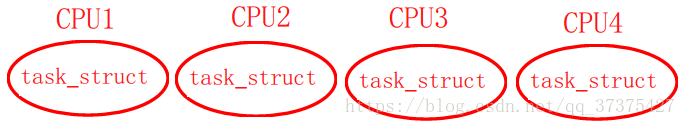

我们知道现在的CPU都是多核的。我们可以认为在同一时刻，同一个核中只能有一个进程（task_struct，调度单位但是task_struct）在运行。但是多核的时候，在同一个时刻，不同的核中的进程是可以同时运行的。

假设你电脑有四个核，现在每个核都在跑一个线程。各个核上都是独立的使用SCHED_FIFO算法、SCHED_RR算法与CFS完全公平调度算法去调度自己核上的task_struct，但是为了能够使整个系统的负载能够达到均衡（各个核的调度情况尽量保持一致，不要使某一个核太忙也不能使某一个核太轻松），某一个核也有可能会把自己的task_struct给另一个核，让另一个核来调度它。各个核都是以劳动为乐，会接收更多的任务，核与核之间进行pull与push操作将各自的task_struct给其他核或者拿其他核的task_struct来调度。这样的话，整个系统就会达到一种负载均衡的效果。我们称之为多核下的负载均衡。

那么不同的进程如何做到负载均衡呢？

  • RT进程

N个优先级最高的进程分不到N个不同的核，使用pull_rt_task与push_rt_task来达到负载均衡的效果。RT进程的话，实际上强调的是实时性而不是负载均衡。

  • 普通进程

分为：

  1. 周期性负载均衡（普通进程不会抢占，就所有的进程周期性的被各个核调度达到多个CPU的负载均衡）
  2. IDLE时负载均衡（某一个核假设为CPU1是空闲的，0号进程想要过来让CPU1跑，CPU1才不会去跑0号进程，CPU1会去看其他核是否在忙，如果其他核在忙，CPU1就会拿其他核的任务过来跑,CPU是尽量不会去跑0号进程的，因为一旦跑了0号进程，说明整个系统处于一种低功耗的状态，这种状态下整个系统只有0号进程会跑，其他进程都在休眠）
  3. fork和exec时负载均衡（fork会创建一个新的task_struct，而exec只是替换进程虚拟地址空间的.data与.text，当创建一个新的进程或者替换了一个新进程，就会把这个新的task_struct推给一个最空闲的核去调度。）
  • 实验

two-loops.c

#include <stdio.h>
#include <pthread.h>
#include <sys/types.h>void *thread_fun(void *param)
{printf("thread pid:%d, tid:%lu\n", getpid(), pthread_self());while (1) ;return NULL;
}int main(void)
{pthread_t tid1, tid2;int ret;printf("main pid:%d, tid:%lu\n", getpid(), pthread_self());ret = pthread_create(&tid1, NULL, thread_fun, NULL);if (ret == -1) {perror("cannot create new thread");return 1;}ret = pthread_create(&tid2, NULL, thread_fun, NULL);if (ret == -1) {perror("cannot create new thread");return 1;}if (pthread_join(tid1, NULL) != 0) {perror("call pthread_join function fail");return 1;}if (pthread_join(tid2, NULL) != 0) {perror("call pthread_join function fail");return 1;}return 0;
}

编译运行：

$ gcc two-loops.c -pthread
$ time ./a.out

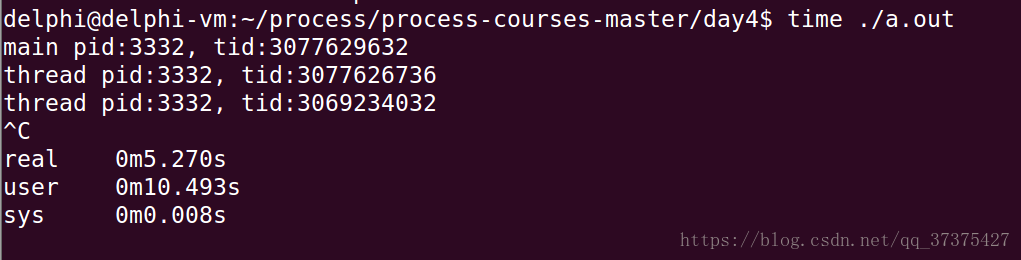

在这里插入图片描述

  • 结果分析

由于我的虚拟机中Linux是两个核的，在两个核中分别跑的时间加起来，大概等于我们用户态的时间。这说明两个线程被分配到两个核中分别跑的。

2、CPU task affinity

affinity的意思是亲和，实际上我们这里是指，让task_struct对某一个或若干个CPU亲和。也就是让task_struct只在某几个核上跑，不去其他核上跑。这样实际上破坏了多核的负载均衡。

如何实现CPU task affinity？

  1. 可以在程序中直接写代码设置掩码
int pthread_attr_setaffinity_np(pthread_attr_t *, size_t, const cpu_set_t *);
int pthread_attr_getaffinity_np(pthread_attr_t *, size_t, cpu_set_t *);
int sched_setaffinity(pid_t pid, unsigned int cpusetsize, cpu_set_t *mask);
int sched_getaffinity(pid_t pid, unsigned int cpusetsize, cpu_set_t *mask);

设置掩码来保证某一个线程对某几个核亲和，比如下方的0x6（110），就是设置线程只能在核2与核1上运行

  1. taskset工具

比如：

$ taskset -a -p 01 19999

-a：进程中的所有线程，01掩码，19999进程pid

  • 实验

编译上述two-loops.c, gcc two-loops.c -pthread，运行一份

$ ./a.out &

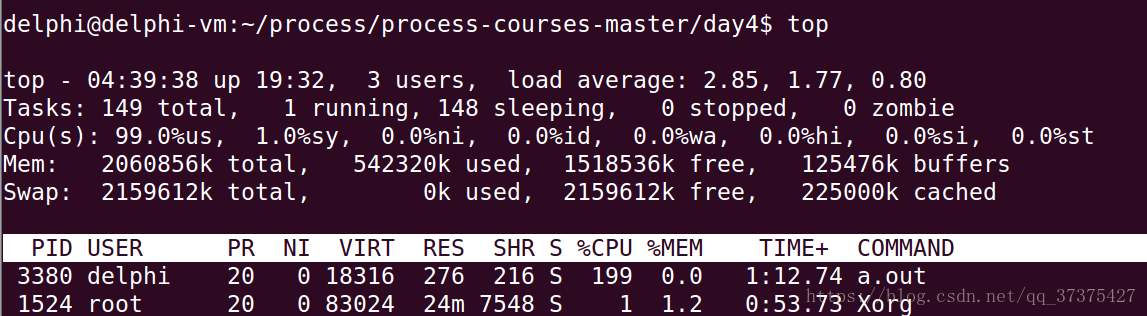

top查看CPU占用率：
在这里插入图片描述

把它的所有线程affinity设置为01, 02, 03后分辨来看看CPU利用率

$  taskset -a -p 02 进程PID
$  taskset -a -p 01 进程PID
$  taskset -a -p 03 进程PID
  • 前两次设置后，a.out CPU利用率应该接近100%，最后一次接近200%

3、IRQ affinity

中断也可以达到负载均衡。

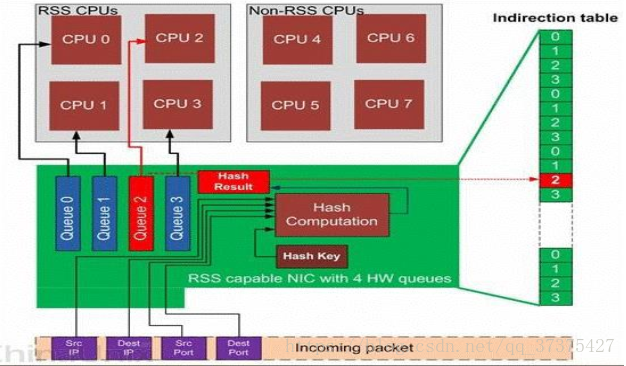

假设有四个网卡，当网卡收到数据，会触发中断，将四个网卡队列的中断均分给四个CPU

  • my ethernet
    /proc/irq/74/smp_affinity 000001
    /proc/irq/75/smp_affinity 000002
    /proc/irq/76/smp_affinity 000004
    /proc/irq/77/smp_affinity 000008

在这里插入图片描述
以上四个网卡的中断全部均分给了四个CPU。

当然中断也可以像进程一样让其affinity某个进程，比如向下面这样，可以让01号中断分配给某个CPU，让其affinity该CPU。

分配IRQ到某个CPU

[root@boss ~]# echo 01 > /proc/irq/145/smp_affinity
[root@boss ~]# cat /proc/irq/145/smp_affinity
00000001

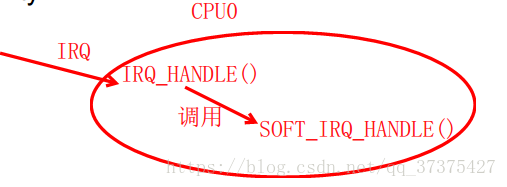

有一种情况比较特殊：假设一个CPU0上有一个中断IRQ，该中断处理函数中可能会调用软中断（soft_irq）处理函数。那么这个软中断处理函数又会占用该CPU0。那么该CPU0就会处于非常忙的状态，达不到负载均衡。如何使软中断去其他核执行？
在这里插入图片描述

使用RPS解决多核间的softIRQ scaling 。

RPS可以将包处理（中断里面的处理，其实就是软中断）负载均衡到多个CPU

例如：

[root@machine1 ~]# echo fffe > /sys/class/net/eth1/queues/rx-0/rps_cpus
将中断分配给0~15的核，这样可以使所有核共同处理中断以及中断内部的软中断，处理TCP/IP包的解析过程

4、进程间的分群（cgroup）

进程间的分群：假设有一个编译Android系统的服务器，两个人A与B同时要使用该服务器编译程序，A编译程序创建了1000个线程，B编译程序创建了32个线程，那么如果按正常的CFS调度的话，A的程序会获得1000/1032的CPU时间，B的程序会获得32/1032的CPU时间，这样的话就会导致编译B可能会花与A相同的时间才能将程序编译完，这样就显得很对B不公平（想想我B本身可能是一个小程序，却要编译半天，多难受啊）。Linux为了解决类似的这种问题，采用了进程间的分群思想：让A的线程放在一个群中，B的线程放在一个群中，给A群与B群采用CFS调度各个群，然后再在A群与B群内部采用CFS调度群内的进程。这样的话，就显得公平一些。不会说编译一个小程序花费太多时间。
在这里插入图片描述

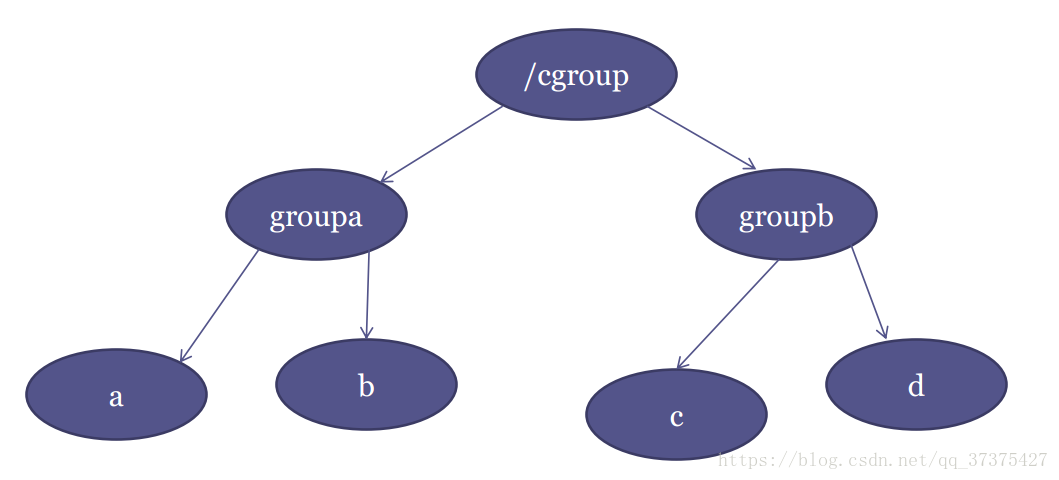

实际上分群使用的是树结构，上图可以清晰的理解。

  • 实验

编译two-loops.c, gcc two-loops.c -pthread，运行三份

$ ./a.out &
$ ./a.out &
$ ./a.out &

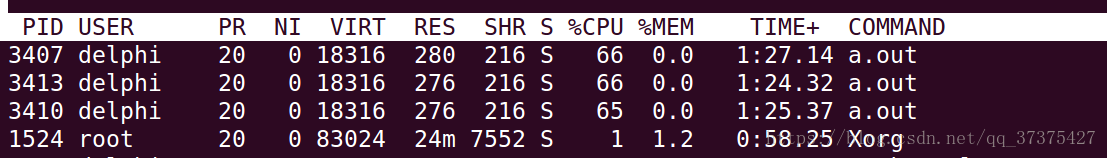

用top观察CPU利用率，大概各自66%。
在这里插入图片描述

  • 创建A,B两个cgroup

    /sys/fs/cgroup/cpu$ sudo mkdir A
    /sys/fs/cgroup/cpu$ sudo mkdir B

  • 把3个a.out中的2个加到A，1个加到B。

    /sys/fs/cgroup/cpu/A$ sudo sh -c ‘echo 3407 > cgroup.procs’
    /sys/fs/cgroup/cpu/A$ sudo sh -c ‘echo 3413 > cgroup.procs’
    /sys/fs/cgroup/cpu/A$ cd …
    /sys/fs/cgroup/cpu$ cd B/
    /sys/fs/cgroup/cpu/B$ sudo sh -c ‘echo 3410 > cgroup.procs’

  • 这次发现3个a.out的CPU利用率大概是50%, 50%, 100%。

5、 Hard realtime - 可预期性

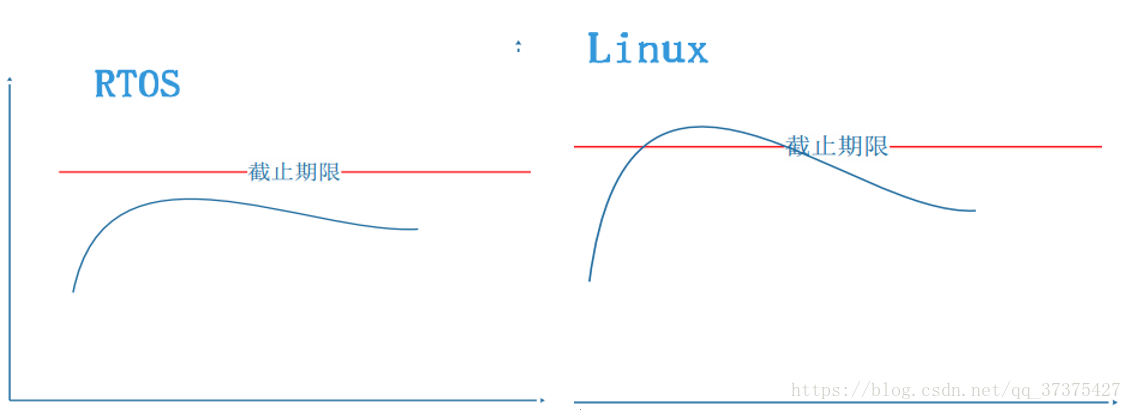

硬实时：可预期性。当一个线程被唤醒，直到这个线程被调度的这个时间段，不超过某一个预定的截止期限。称为硬实时。如果该线程被唤醒后，被调度的时间允许超过那个截止期限，那么就不是硬实时。Linux系统不是硬实时。
在这里插入图片描述

以上图我们可以看到。Linux系统并不是硬实时系统，也就是说对于一个进程，什么时间之前（注意我们不能说在什么时候能够被调度到，因为我们无法确定一个进程什么时候能够被调度到）能够被调度到，我们并不知道。那么Linux为什么不是硬实时？

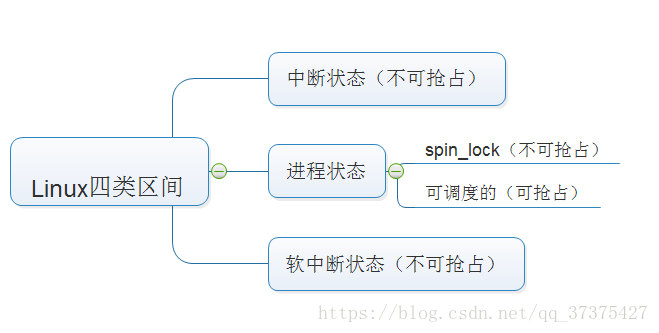

首先我们需要理解Linux系统中，有四类区间：

在这里插入图片描述
当Linux跑起来后，CPU的时间都花在上述四类区间上。

  • 中断状态：

当系统中有中断，CPU不能再调度任何其他进程，就算RT进程来了也一样得等着中断结束后的一瞬间才能抢占CPU。而且，在中断中，不能再进行中断，也就是说，中断必须结束才能干其他事。中断是必须要被处理的。

  • 软中断

软中断中可以被中断。但是软中断中如果唤醒一个RT进程，此RT进程也不会被调度。

  • 进程处于spin_lock（自旋锁）

自旋锁是发生在两个核之间的。当某一个核如CPU0上的进程获取spin_lock后，该核的调度器将被关闭。如果另一个核如CPU1的进程task_struct1此时想要获取spin_lock，那么task_struct1将自旋。自旋的意思就是不停的来查看是否spin_lock被解锁，不停的占用CPU直到可以获取spin_lock为止。

所以进程如果处于spin_lock，那么其他任何进程不会被调度。

  • 进程处于THREAD_RUNNING态

当进程处于THREAD_RUNNING态，它就是可调度的，只有在这种状态下，CPU才支持抢占。也就是说在这种状态，加入CPU正在运行一个普通进程，此时如果某一个RT进程被唤醒，那么该RT进程就会去抢占CPU。

上述四类区间：如果可抢占的RT进程被唤醒在前三类区间，那么该RT进程，必须等待这三类区间的事件完成结束的一瞬间抢占，否则RT进程也不会被CPU调度。如果在第四类区间上唤醒一个RT进程，则该RT进程立即抢占CPU。

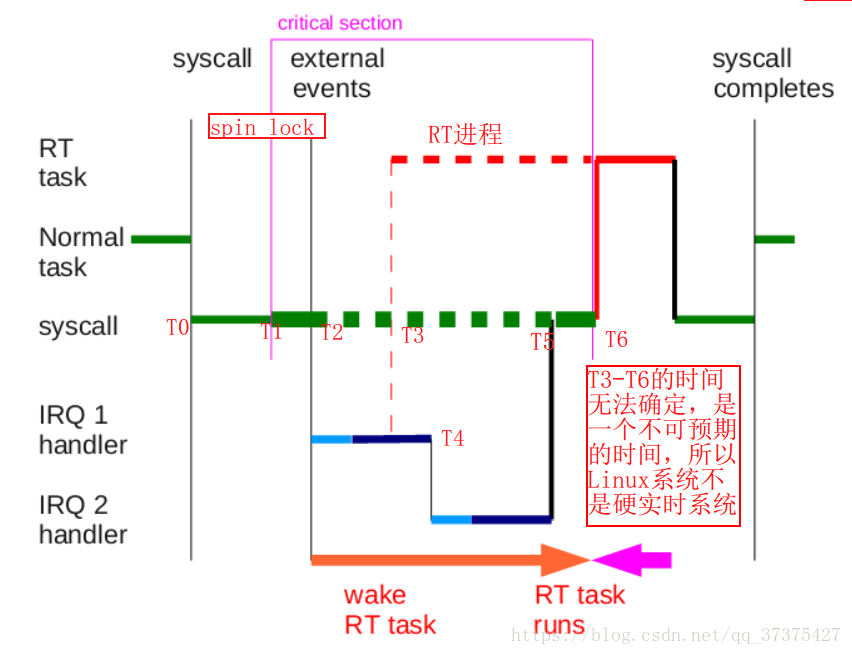

理解了以上四类区间，就很容易理解Linux为什么不是硬实时了，看下图：
在这里插入图片描述

分析：

上图横轴为时间轴。T0,T1,T2…为某一时刻。

  • 系统运行分析：

在T0时刻，假设有一个系统调用陷入到内核中。此时在跑的是一个普通进程（Normal task）,在T1时刻，该Normal task获取了一个spin_lock。
到了T2时刻，突然来了一个中断IRQ1，则系统执行中断处理函数IRQ1 handle人（），再中断处理函数中又调用软中断（Soft IRQ），在软中断中的T3时刻，唤醒了一个RT进程。此时由于系统处于软中断状态，所以RT进程无法抢占CPU（红色虚线部分为无法抢占CPU）。在T4（软中断执行期间）时刻，又来了一个中断IRQ2（说明软中断中可以中断），然后系统执行中断处理函数IRQ2 handler（），然后执行软中断处理函数。到T5时刻中断与软中断执行完毕。但是由于此时Normal task还处于spin_lock状态，所以之前被唤醒的RT进程还是依然无法占用CPU。直到T6时刻，Normal task释放了spin_lock的一瞬间，RT进程抢占了CPU。当RT进程执行完，才会把CPU还给最开始还没有执行完的Normal task。Normal task执行完后，退出内核的系统调用。

  • 结果分析：

从以上分析可以看出，从T3时刻RT进程被唤醒，到T6时刻，RT进程开始执行，这段时间，我们是无法预测的，我们无法给出一个有限的上限值来度量T6-T3的值。因为在这期间，有可能会来各种中断，有可能进程会一直处于spin_lock状态不放。所以，我们无法确定T6-T3的时间段。所以根据硬实时的概念知，Linux系统，不是硬实时。

6、PREEMPT_RT补丁

可以对Linux系统打实时补丁来增加Linux 的实时性。

比如PREEMPT_RT补丁，主要的原理如下：

  • spinlock迁移为可调度的mutex，同时报了raw_spinlock_t
  • 实现优先级继承协议
  • 中断线程化
  • 软中断线程化

将spin_lock与中断，软中断，都改造成第四类区间的可调度区间，就可以实现Linux系统的硬实时性。比如当中断线程化，当产生中断时，不执行中断处理程序，直接返回。只有很小的区间是不可抢占的。

  • 以上四种方法原理，后期会详细研究，这里不再赘述。

7、总结

本文主要掌握：

  • 多核下负载均衡
  • 中断负载均衡，RPS软中断负载均衡
  • cgroups与CPU资源分群分配
  • Linux为什么不是硬实时
  • preempt-rt对Linux实时性的改造
