[转]unity3D游戏开发之GUI

转自：http://blog.csdn.net/kuloveyouwei/article/details/23598171

　　GUI在游戏的开发中占有重要的地位，游戏的GUI是否友好，使用是否方便，很大程度上决定了玩家的游戏体验。Unity内置了一套完整地GUI系 统，提供了从布局、控件到皮肤的一整套GUI解决方案，可以做出各种风格和样式的GUI界面。在Unity中使用GUI来完成GUI的绘制工作，目前 Unity没有提供内置的GUI可视化编辑器，因此GUI界面的制作需要全部通过编写脚本代码来实现，如果游戏有比较多的界面制作需求，可以通过编写编辑 器脚本来制作适合自身需求的GUI编辑器，或者借助第三方的GUI插件，如NGUI。

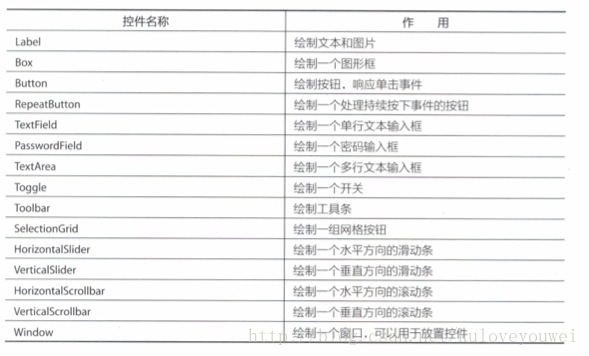

Unity的GUI类提供了丰富的界面控件，可以将这些控件配合使用，GUI控件，如下图：

GUI代码需要在OnGUI函数中调用才能绘制，GUI的控件一般都需要传人Rect参数来指定屏幕绘制区域，例如 Rect(0,10,200,300)，对应的屏幕矩形区域左上角的坐标为（0，10），宽度为200，高度为300，在Unity GUI中，屏幕坐标系以左上角为原点

接下来我们看Label控件，Label控件适合用来显示文本信息或者图片，我们新建一个c#脚本，叫做TestGUI.cs，然后绑定到我们的Main Camera对象上，Label初始化代码如下:

void OnGUI()
{//GUI.color = Color.red;GUI.Label(new Rect (10, 10, 100, 200), "Hello World!");GUI.Label (new Rect (100, 100, texture.width/4, texture.height/4), texture);
}

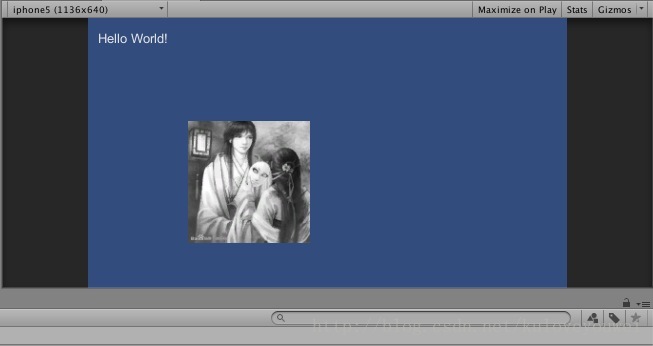

我们定于了两个label，一个显示文字，另一个显示了一张图片，如下图：

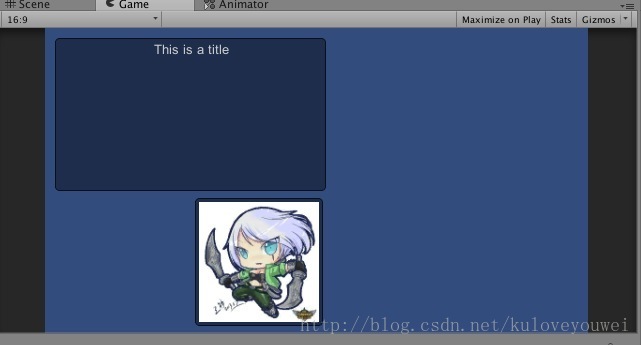

Box控件，Box控件用来绘制带有边框背景的文字或图片，代码如下：

        void OnGUI(){//GUI.color = Color.red;//GUI.Label(new Rect (10, 10, 100, 200), "Hello World!");//GUI.Label (new Rect (100, 100, texture.width/4, texture.height/4), texture);GUI.Box (new Rect (10, 10, Screen.width * 0.5f, Screen.height * 0.5f), "This is a title");GUI.Box (new Rect (150, 170, texture.width/4, texture.height/4), texture);}



效果如下：

Button控件，Button控件用来绘制响应单击事件的按钮，代码如下：

		GUI.Button (new Rect (10, 10, 150, 50), "这是一个文字按钮");//图片按钮GUI.Button (new Rect (150, 100, texture.width/4, texture.height/4), texture);

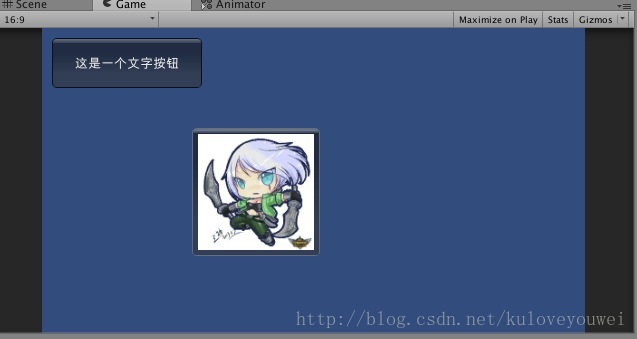

效果如下图：

绘制一个文字图片的按钮，代码如下：

            //绘制一个带图片和文字按钮GUIContent guic = new GUIContent("按钮", texture);GUI.Button(new Rect(10, 70, 150, 30), guic);

我们可以设置按钮的点击事件，代码如下：

GUI.Button (new Rect (10, 10, 150, 50), "这是一个文字按钮");
//图片按钮
if(GUI.Button (new Rect (150, 100, texture.width/4, texture.height/4), texture))
{Debug.Log("--------aaa");
}
//绘制一个带图片和文字按钮
GUIContent guic = new GUIContent("按钮", texture);
GUI.Button(new Rect(10, 70, 150, 30), guic);



当我们点击了按钮，就会在控制台输出打印的内容，

TextField控件，在游戏中，经常需要用到信息输入的窗口，比如聊天窗、用户信息的输入等；PasswordField控件用于绘制密码输入 框，经常用于用户登录界面中；TextArea控件与TextField的用法类似，区别就是TextField是单行的，TextArea可以编辑多行 的文字，创建的代码如下：

using UnityEngine;
using System.Collections;public class TestGUI : MonoBehaviour {public Texture2D texture;public string userName;public string password;public bool isSuccess;// Use this for initializationvoid Start () {userName = "admin";password="123";}// Update is called once per framevoid Update () {}void OnGUI(){//GUI.color = Color.red;//GUI.Label(new Rect (10, 10, 100, 200), "Hello World!");//GUI.Label (new Rect (100, 100, texture.width/4, texture.height/4), texture);//GUI.Box (new Rect (10, 10, Screen.width * 0.5f, Screen.height * 0.5f), "This is a title");//GUI.Box (new Rect (150, 170, texture.width/4, texture.height/4), texture);//        GUI.Button (new Rect (10, 10, 150, 50), "这是一个文字按钮");
//        //图片按钮
//        if(GUI.Button (new Rect (150, 100, texture.width/4, texture.height/4), texture))
//        {
//            Debug.Log("--------aaa");
//
//
//        }
//
//        //绘制一个带图片和文字按钮
//        GUIContent guic = new GUIContent("按钮", texture);
//        GUI.Button(new Rect(10, 70, 150, 30), guic);
userName=GUI.TextField (new Rect (10, 10, 150, 30), userName);//'*'密码字符串的掩码字符password=GUI.PasswordField (new Rect (10, 50, 150, 30), password, '*', 25);GUI.TextArea(new Rect(10, 100, 150, 50),"abcderfasdasdasdasfasdaasdfdfsfsd");if (GUI.Button (new Rect (Screen.width / 2 - 50, Screen.height / 2 - 50, 100, 100), "登录")){//判断登录if (userName.Equals("admin") && password.Equals("123")){isSuccess=true;}else{isSuccess=false;}}if (isSuccess){GUI.Label(new Rect(10, 200, 100, 30), "登录成功！");} else {  GUI.Label(new Rect(10, 200, 100, 30), "登录失败！");}}
}

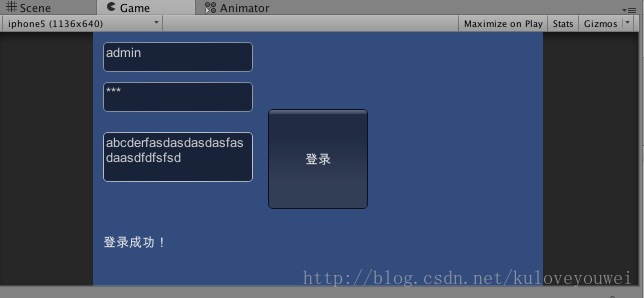

效果如下：

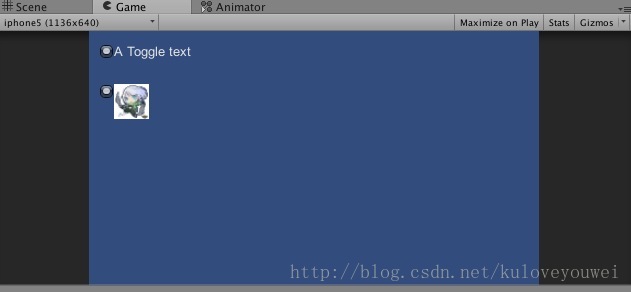

Toggle控件可以用于制作开关按钮，每次单击，它都会在开和关的状态之间切换，创建代码如下：

		//文字toggleTxt = GUI.Toggle (new Rect (10, 10, 100, 30), toggleTxt, "A Toggle text");//图片toggleImg = GUI.Toggle (new Rect (10, 50, 50, 50), toggleImg, texture);



效果如下图：

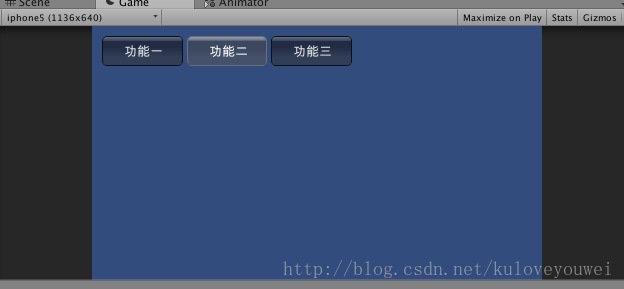

ToolBar控件适用于绘制一组按钮，在这些按钮中同时只激活一个，可以用来制作工具栏，创建代码如下：

	public int toolbarInt;toolbarInt=GUI.Toolbar(new Rect(10,10,250,30),toolbarInt,new string[]{"功能一","功能二","功能三"});

效果如下图：

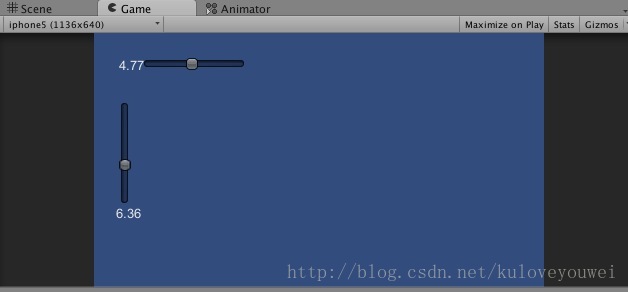

Silder滑动条是一种很常用的界面元素，可用在音量调整、进度显示、数值调整的GUI界面中，在Unity中Slider控件分为水平和垂直2种，对应的GUI函数为HorizontalSlider和VerticalSlider，创建代码如下：

hSliderValue = GUI.HorizontalSlider (new Rect (50, 25, 100, 30), hSliderValue, 0.0f, 10.0f);
//显示水平滑动条数值
GUI.Label(new Rect(25,22,100,30),hSliderValue.ToString("0.00"));vSliderVaule = GUI.VerticalSlider (new Rect (25, 70, 30, 100), vSliderVaule, 0.0f, 10.0f);//显示垂直滑动条数值
GUI.Label(new Rect(22,170,100,30),vSliderVaule.ToString("0.00"));



效果如下图：

Scrollbar控件，滚动条Scrollbar常用于页面区域的滚动，例如文档浏览中，在Unity中Scrollbar控件分为水平和垂直2种，对应的GUI函数为HorizontalScrollbar和VerticalScrollbar，创建代码如下：

hSbarValue = GUI.HorizontalScrollbar (new Rect (25, 25, 100, 30), hSbarValue, 1.0f, 0.0f, 10.0f);vSbarVaule = GUI.VerticalScrollbar (new Rect (25, 50, 30, 100), vSbarVaule, 1.0f, 10.0f, 0.0f);

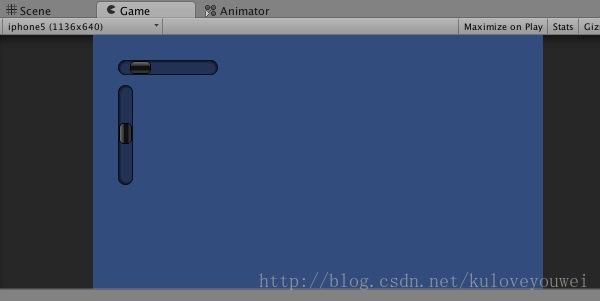

效果如下图：

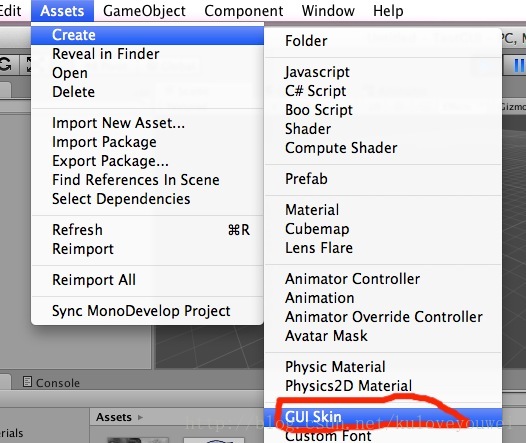

Unity默认的控件外观十分简单，在游戏开发过程中，开发者都会根据游戏的类型和内容来设计一套个性化的游戏界面，Unity可以通过配置 GUISkin来更改控件的默认样式，制作出符合游戏风格的控件外观。依次打开菜单栏中的Assets->Create->GUI Skin来创建GUISkin，如下图：

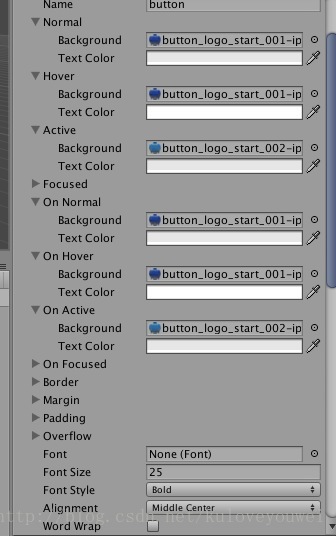

单击GUISkin文件，在Inspector视图中可以对GUISkin的参数进行设置，假设现在需要更换按钮的背景图片，以及按钮上的字体大小 等，单击Button折叠项，展开Button控件的样式参数，更改Normal、Hover、Active、On Normal、On Hover、On Hover、Font Size这几个参数，如下图：

然后我们在代码中创建一个button，代码如下：

public GUISkin mySkin;GUI.skin = mySkin;GUI.Button (new Rect (60, 50, 588 / 2, 288 / 2), "开始游戏");

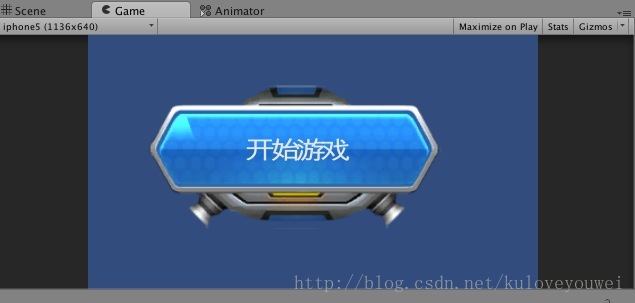

设置mySkin为我们刚才创建的GUISkin,绑定，点击后的效果如下图：

GUILayout自动布局，在Unity中GUI控件的布局方式有两种，一种为固定布局，即在绘制控件的时候将位置参数传人，指定控件的精确位 置；另外Unity还支持控件的自动布局，自动布局适用于控件数量动态的情况，或者是有时候开发者不太在乎控件的精准位置，如果想使用自动布局，那么需要 使用GUILayout类来代替前面使用的GUI类，并且去掉Rect()位置参数。

//自动布局
GUILayout.Button ("aaaaaaa");
