Keil中的Code,RO,RW,ZI分别表示什么?

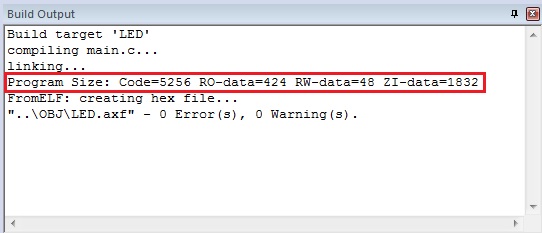

在使用keil开发STM32应用程序时,点击Build后在Build Output窗口中经常会有如下信息:

这里写图片描述

以前一直好奇这几个参数和实际使用的STM32芯片中Flash和SRAM的对应关系,于是上网搜了一圈,做如下总结:

  • 这些参数的单位是Byte
  • 图中几个参数分别代表
    • Code:代码的大小
    • RO:常量所占空间
    • RW:程序中已经初始化的变量所占空间
    • ZI:未初始化的static和全局变量以及堆栈所占的空间
  • 上述参数和芯片Flash以及SRAM的对应关系是
    • Flash占用大小=Code+RO+RW
    • SRAM占用大小=RW+ZI

不知道有没有人会像我一样好奇为什么RW参数同时参与了Flash和SRAM占用量的计算。这是因为Flash部分的属性是Read-Only的,而SRAM虽然是Read-Write但里面数据不能掉电保存,所以只能把已经初始化的值保存到ROM里,上电后再拷贝到SRAM中进行读写操作,即两部分都需要留出RW变量所占用的空间。这里给出的解释比较详细,在此我参照着用STM32F407ZGT6图解一下。
STM32F407ZGT6的Flash大小为1MB,SRAM大小为(128KB+64KB)。这里SRAM之所以分开表示是因为在芯片内部前面的128KB和后面的64KB地址不是连续的,后面的64KB在ST官方叫做CCM (core coupled memory) ,据说是由内核直接访问的,不能由外设访问(见原帖2楼)。下面给出的示意图中只标出了前面的128KB的SRAM空间。红色部分表示STM32F407ZGT6提供的Flash和SRAM大小。

这里写图片描述

结合上图说下STM32F407ZGT6的启动过程(采用Cortex-M4、Cortex-M3内核的芯片基本都是这个过程):上电后首先从0x00000000(映射到0x08000000,这里只考虑从内部Flash启动)处获得中断向量表,然后在运行用户代码之前会在标号2处有一段引导代码负责把存在Flash中的初始化变量的值Copy到SRAM中对应的变量位置(标号3),之后把ZI区域全部清零(标号4),之后才正式开始运行用户代码(标号5)。

对于详细的启动过程,这个帖子写得比较详细,可以试试~
