1、主要方法

在SolidWorks中对于开关柜的内部与外部结构进行建模，生成能够导入软件计算的3D模型。将SolidWorks中的模型导入comsol软件中，设置参数进行多物理场耦合仿真。





1、具体步骤

删除高压开关柜中对其内部电磁环境无较大影响的结构，如低压测量柜、断路器内部结构等。

导入模型：将厂家提供的3D模型转化为solidworks结构模型。

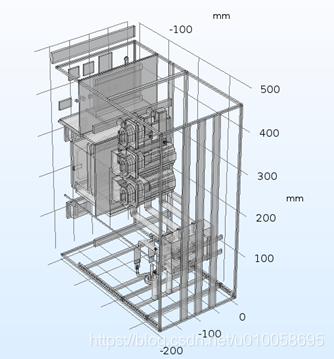

修复模型：修复已转化模型中转化错误的部分、修复已转化模型中非实体部分、修复已转化模型中重叠实体部分

化简模型：去除过于复杂的部分。

导入SolidWorks模型：将修复化简完成的开关柜模型导入comsol软件。

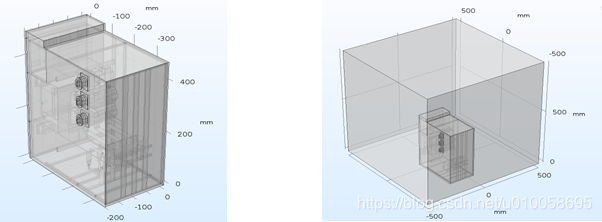

制作空气域：制作空气域实体，模拟开关柜周围的空气。

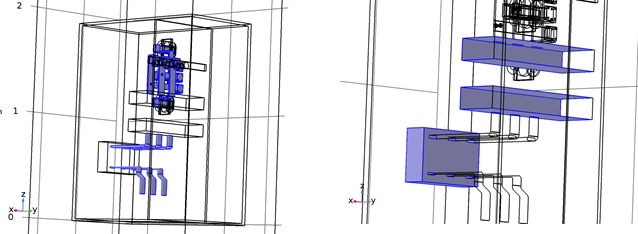

添加材料并修改参数：添加导体条材料为铜，添加绝缘材料，其余部分为钢。

添加物理场与边界条件：添加电流场边界条件（边界电势）、与磁场、热场边界条件。

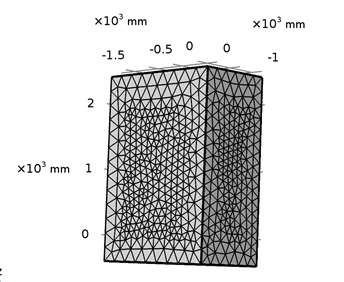

网格化：将实体网格化，以使用有限元方法实现物理场数值计算。

求解器配置与计算：配置稳态求解器。

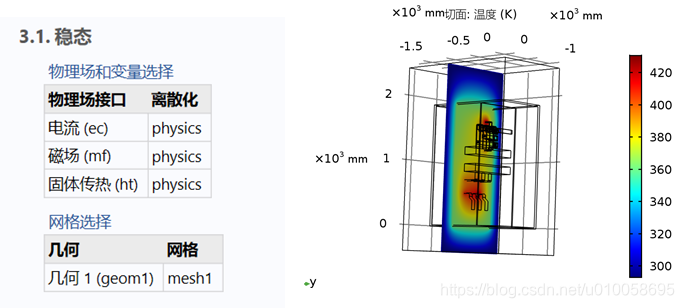

后处理：将求解出的基础解进行计算，求解得到需要的物理量。
