断路器操作机构分合闸线圈电流特征曲线特点

1、特征量描述

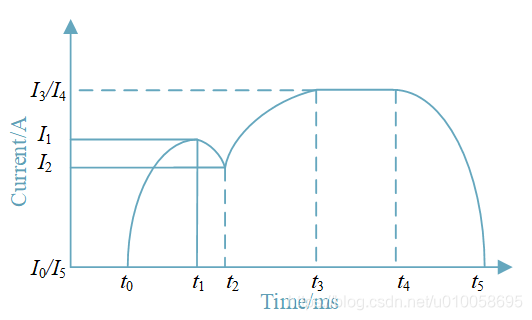

高压断路器操作机构线圈电流波形可以反映分合闸电磁铁本身及所控制的锁闩或阀门以及与之相连的开关操动机构、辅助触点在操作过程中的工作情况。操作机构分合闸过程的工作原理相同,其线圈电流波形也类似。以下是典型的特征电流曲线示意图:

t0~t1阶段:t0时刻,合闸线圈通电此时磁路气隙最大,气隙磁阻最大,电感最小。

t1~t2阶段:t1时刻,动铁心开始运动,磁路气隙减小,气隙磁阻减小,线圈电感增大,线圈电流逐渐下降

t2~t3阶段:t2时刻,动铁心运动到位,撞杆撞击合闸触发器停止运动,储能机构释放储能,动触头开始运动

t3~t4阶段:t3时刻,动触头开始动作,线圈电流近似稳态。该阶段线圈电流I3的大小可反映线圈电压及控制回路电阻的大小。

t4~t5阶段:t4时刻,切断线圈回路直流电源,在辅助触头之间产生电弧并被迅速拉长,电弧电压升高,使电流减小,直到电弧熄灭,线圈电流减小为零。



因此,线圈电流的参数包括四个电流数据I1I2I3I4和五个时间参数t1t2t3t4t5,总计9个特征参数
