查看datasheet和确认GPIO复用引脚scheme

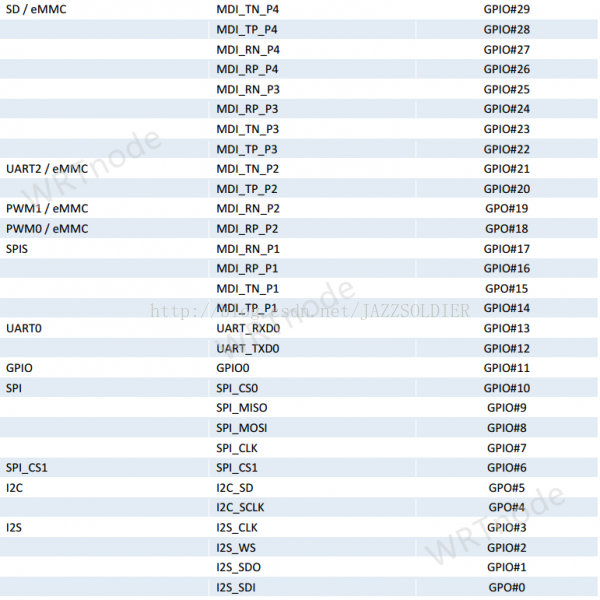

通过查看mt7628 datasheet可以明确复用关系：
在这里我以I2S对应的GPIO引脚为例。
查看 mt7628an.dtsi 文件中对gpio的注册
$(TOPDIR)假定为宿主机上 OpenWrt 的编译目录。

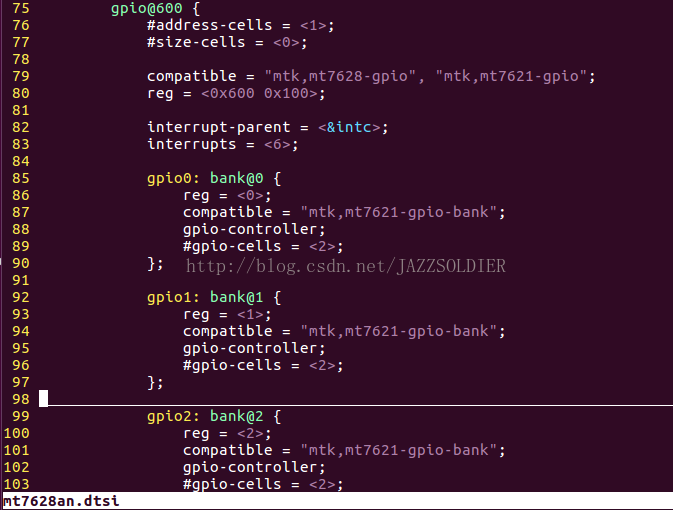

在$(TOPDIR)/target/linux/ramips/dts/mt7628an.dtsi 里找到gpio注册，结合 datasheet 中 GPIO pin share scheme 与 mt7628an.dtsi 中的定义可以知道：
mt7628 的 GPIO 一共被分为3组，gpio0，gpio1，gpio2，@后紧跟的数字为寄存器起始地址。
查看 mt7620.c 文件中对 gpio 及相应复用功能的定义

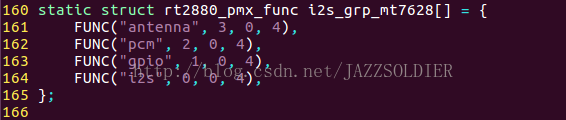

引脚复用的定义在$(TOPDIR)/build_dir/target-mipsel_24kec+dsp_uClibc-0.9.33.2/linux-ramips_mt7620n/linux-3.18.29/arch/mips/ralink/mt7620.c 文件中，(注：内核版本因实际情况而定，我选用的为3.18.29)在这里我们只需要查看我们关注的gpio即可，在这里只需要注意 i2s 功能相应的定义，结果如下：

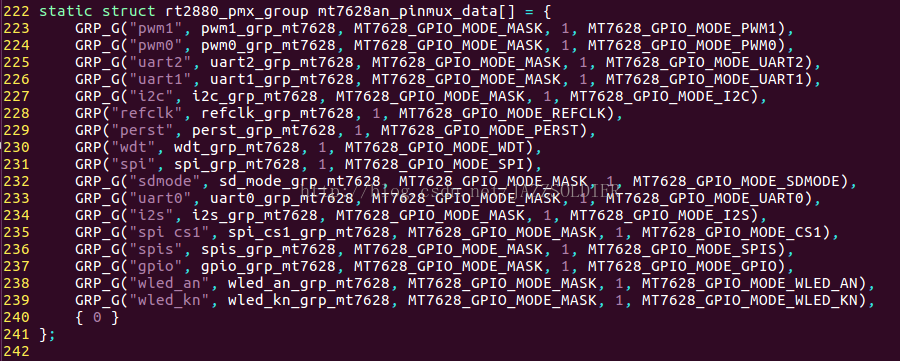

之后需要查看 ralink group 包括的 group，结果如下：
可以看到 234 行 i2s 被包括在其中，下面就需要进行最关键的操作了。
修改 WRTNODE2R.dts 中的 ralink group 设定

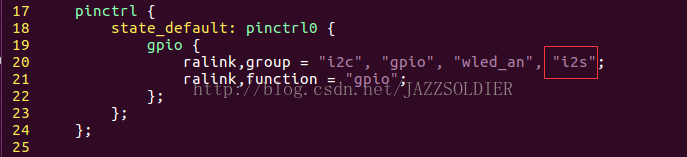

也即把要使用的gpio对应的复用功能释放掉，将功能名称添加到 ralink group 即可。如下所示，添加 "i2s"。
在 WRTNODE2R.dts 中对 GPIO 进行注册
注册的方法可以参照 $(TOPDIR)/target/linux/ramips/dts/RT-N14U.dts

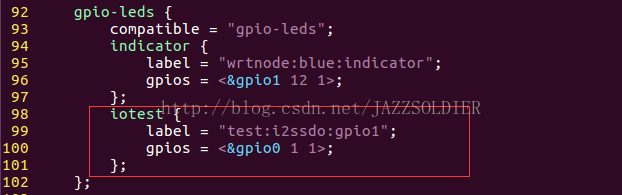

注：dts里对设备的注册很简单，如gpio-leds的注册，compatible要与Led的驱动leds-gpio.c里compatible对应，label是设备的名字，设备注册成功，在WRTnode文件系统下就会有相应的label设备名，在这里我以i2s 功能中 I2S_SDO对应的 GPIO#1 为例，注册如下：
注：dts里对设备的注册很简单，如gpio-leds的注册，compatible要与Led的驱动leds-gpio.c里compatible对应，label是设备的名字，设备注册成功，在WRTnode文件系统下就会有相应的label设备名，在这里我以i2s 功能中 I2S_SDO对应的 GPIO#1 为例，注册如下：
gpios = <&gpio0 1 1>， 这是指定对应的gpio引脚为gpio0分组中的1号引脚 GPIO#1，编号从0号开始。到了这一步就已经万事具备了，我们重编译内核，然后把新的 firmware 烧录到我们的板子里面就可以啦。
查看GPIO对应设备名与使用

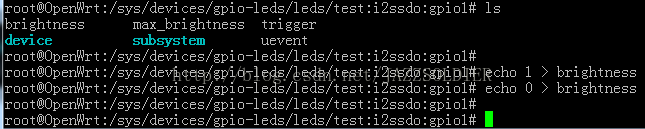

新的固件烧录重启后，进入 /sys/class/leds 查看即可。
到了这里，完整的分析与注册使用过程就结束了。
如果觉得对你有帮助，就给我点赞吧，有问题也可以直接给我评论或者补充，:-D
