1 概述

黑苹果折腾记，原来的Macbook Pro已经不太好用了，运行编译时就开始风扇呼呼声的响，我只有想办法将苹果安装上现有的台式机上了。

类型	型号
CPU	Intel i5 8400
内存	金士顿8g*2
主板	华硕B360m-a
硬盘	三星970evo 500g nvme硬盘
显卡	蓝宝石RX580超白金版

这是台式机的型号

2 知识

2.1 分区表

磁盘分区，现有分为两种，传统的MBR格式，和现代的GUID(GPT)格式

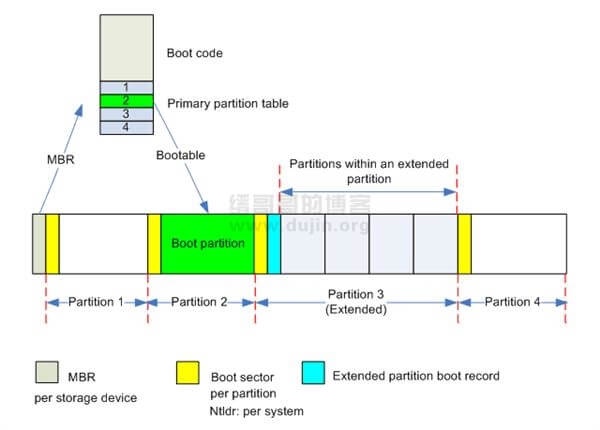

MBR格式，由三部分组成，主引导记录，分区表，和硬盘有效标志位，共512字节。主引导记录就是主引导扇区的446个字节，负责装载活动分区，并引导到活动分区的引导扇区来执行。分区表是记录分区的情况，分为主分区与扩展分区两种格式，主分区最多不超过4个。

MBR的引导步骤为：主引导记录->活动分区的引导记录->分区下的引导程序（例如是bootmgr）。

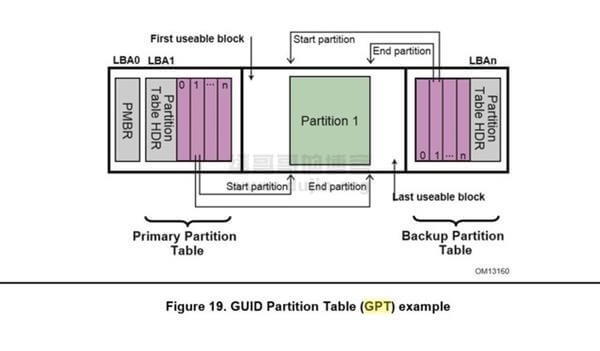

GUID格式是与UEFI BIOS相辅相成的，分区表可以跨越多个扇区，使得允许存在无限多个分区。并且，不再设计活动分区，而是建立一个特殊的隐藏分区ESP(EFI)分区来存放引导程序，这使得主引导记录的代码量更小，而ESP分区的引导程序可以大得多。要注意的是，ESP分区都是兼容性好的fat格式，它的大小一般仅为200m左右。GUID的另外一个隐藏分区是，MSR分区，是Microsoft专用的保留分区，用来保存磁盘分区格式，协助实现动态磁盘的。

GUID的引导步骤：主引导记录->ESP分区的引导记录->分区下的引导程序（例如是bootmgfw.efi）

目前Windows 10和Mac OS High Sierra推荐最好使用GPT分区格式

2.2 分区格式

格式	特性
HFS+	传统的分区格式
APFS	写时复制，快照模式，为固态硬盘专门优化

目前在手机环境中，APFS是最为推荐和成熟的。但是在Mac环境下，HFS+才是推荐的，因为APFS是大小写敏感的，而且自身自带了快照模式，对于现有的Mac程序并不兼容，甚至不太推荐APFS作为启动盘来使用。所以，如果想避免折腾时出现各种各样的麻烦，最好选择传统的HFS+分区格式。

2.3 引导程序

黑苹果的引导程序，除了普通的引导到苹果内核外，还需要伪装自己是一个白苹果，并且在引导时就需要做好驱动程序的处理。目前黑苹果的引导程序有三种，四叶草(clover)，变色龙(Chameleon)和ozmosis。

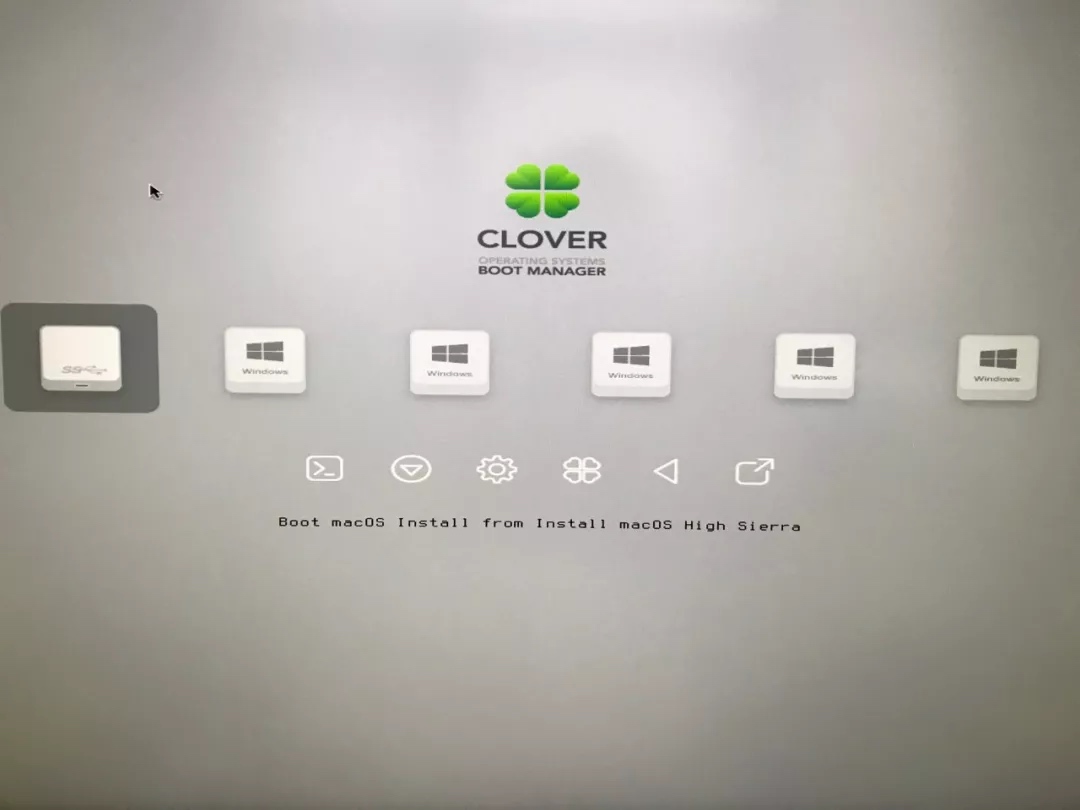

clover是最为先进的软件引导方式，它主要支持GUID格式下的引导，有复杂和详尽的参数配置，而且兼容性更好。驱动程序放在ESP分区下的/EFI/Clover/kext。

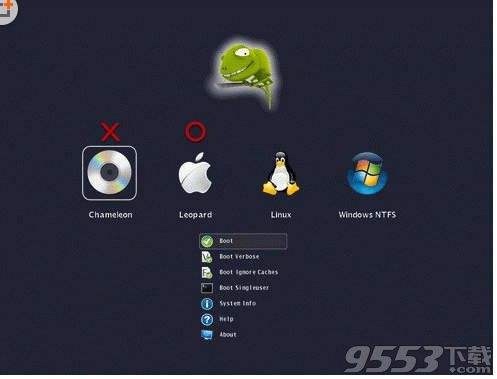

变色龙是经典的软件引导方式，它主要支持MBR格式下的引导，安装配置简单，但兼容性不太好。驱动程序放在活动分区下的/Extra/Extensions。

Screen Shot 2018-10-05 at 9.33.02 P

ozmosis是从硬件的方式引导进入苹果系统，它的目标是建立一个和白苹果一样的配置，可以自由升级和降级。但是，兼容性比较差，需要每个主板单独设置自己专属的BIOS固件，复杂性也很高。

总的来说，要想尽快折腾成功，最好选择Clover的引导方式。

2.4 驱动程序

MacOS的驱动程序和Windows的不太一样，Windows是为了兼容机而服务的，它允许以一个简陋的方式安装好系统，然后在系统中在尝试用不同的方法来安装驱动。MacOS是为了自己的iMac而服务的，系统就自带就那么几十部机的驱动程序，进入系统时就必须要将所有驱动程序都加载成功了才允许安装系统。它这样做的好处当然是体验更好了，但是对于黑苹果来说就比较头疼了，这相当于你驱动程序都装不好的话，根本就无法进入到安装Mac系统的界面中。并且，黑苹果默认会校验驱动的合法性，对于合法硬件之外的其他硬件的驱动程序，它默认也是会拒绝安装的。

Mac系统的绝大多数驱动程序，放在/System/Library/Extensions这个目录下，驱动程序的后缀名为kext，它本质上是一个特殊的文件夹而已。如果要往这个目录下添加驱动程序，不是简单的直接扔进去就可以了，需要修改权限和重建缓存才可以。但是现在的引导程序都帮你考虑好了，例如是Clover的/EFI/Clover/kext，变色龙的/Extra/Extensions目录，你只需要将驱动程序扔进这些目录下，引导程序就自动帮你合法化这些驱动程序，并添加到系统中去。

另外，还有一类的驱动程序，称为bootloader的驱动程序，它是引导程序自身需要的驱动程序，没了他们，连引导程序自身都无法好好的运行起来。当然了，这些驱动程序由于是引导程序自身需要的，一旦引导工作完成了以后，这些驱动程序都没有导入到Mac操作系统上去。在Clover引导程序，MBR分区格式的bootloader的驱动程序在/EFI/Clover/drivers64目录，GUID分区格式的bootloader的驱动程序在/EFI/Clover/drivers64UEFI目录

2.5 DSDT和SSDT

有一些硬件即使安装了驱动程序后也是无法很好的工作起来的，例如是部分声卡和笔记本电脑上的电源管理系统。例如，黑苹果安装了以后，部分快捷键不能用，CPU频率长期处于高负载状态，或者电脑一旦休眠了以后，网卡无法重新连接上网，显示器黑屏等等，常见的是电源管理的问题，这个时候就需要DSDT和SSDT文件导入了。

DSDT和SSDT都是主板BIOS中ACPI的一个表，主要负责“电源管理”和“配置管理”，描述关于硬件自身的信息。对于Linux和Windows，它对不同厂家的DSDT和SSDT都是做了兼容的，没有问题，但是Mac系统就是无法识别这么多不同厂家的DSDT和SSDT表。例如，Mac就只认SATA键名的配置为硬盘，不认SATA0的键名。

解决办法是（只看黄色和红色）：

先提取自己机器上现有的DSDT和SSDT表，在Clover界面输入F4，这些信息就会保存到/EFI/CLOVER/origin目录下
将DSDT表和SSDT表(aml文件格式)反编译为dsl text文件
针对性地修改dsl text文件
将dsl text文件编译为DSDT表和SSDT表(aml文件格式)
放进/EFI/CLOVER/patched目录，开启Clover的drop oem选项即可

这个过程比较复杂，一般都是直接使用其他人已经做好的dsdt文件就可以了。

3 步骤

有了以上知识后，我们可以动手做一个黑苹果的安装U盘，操作系统使用的是Mac系统，如果没有的话，可以先在Windows中建立一个虚拟机安装一个虚拟机下的苹果系统先。

3.1 制作USB安装盘

3.1.1 格式化

Screen Shot 2018-10-05 at 10.16.56 P

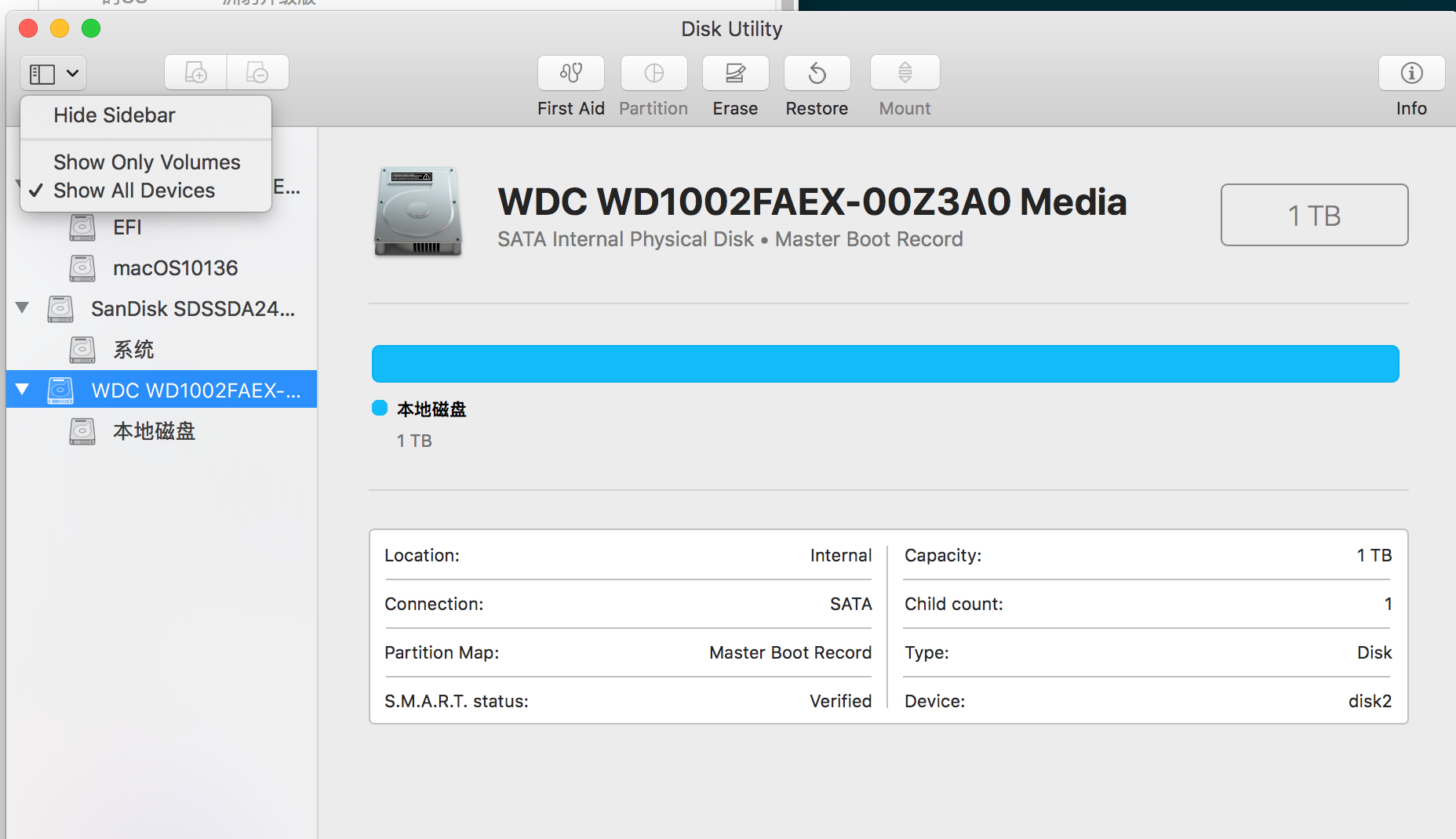

插入U盘，打开Disk Utility，左上角选择Show All Devices。然后选择U盘，重新分区为GUID格式，分区格式为Mac OS Extended(Journaled)，注意不要选择大小写敏感的那种分区格式。

Screen Shot 2018-10-05 at 10.21.09 P

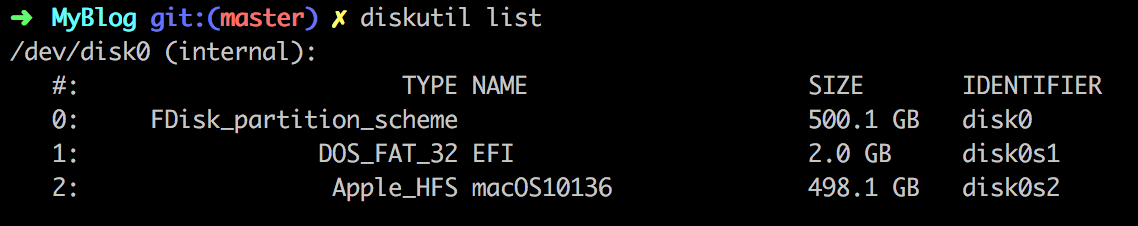

分区完毕后，在命令行输入diskutil list，看一下分区格式有没有错，需要包含一个Fat32格式的EFI分区，和HFS格式的数据分区。

3.1.2 安装原版系统

Screen Shot 2018-10-05 at 10.23.09 P

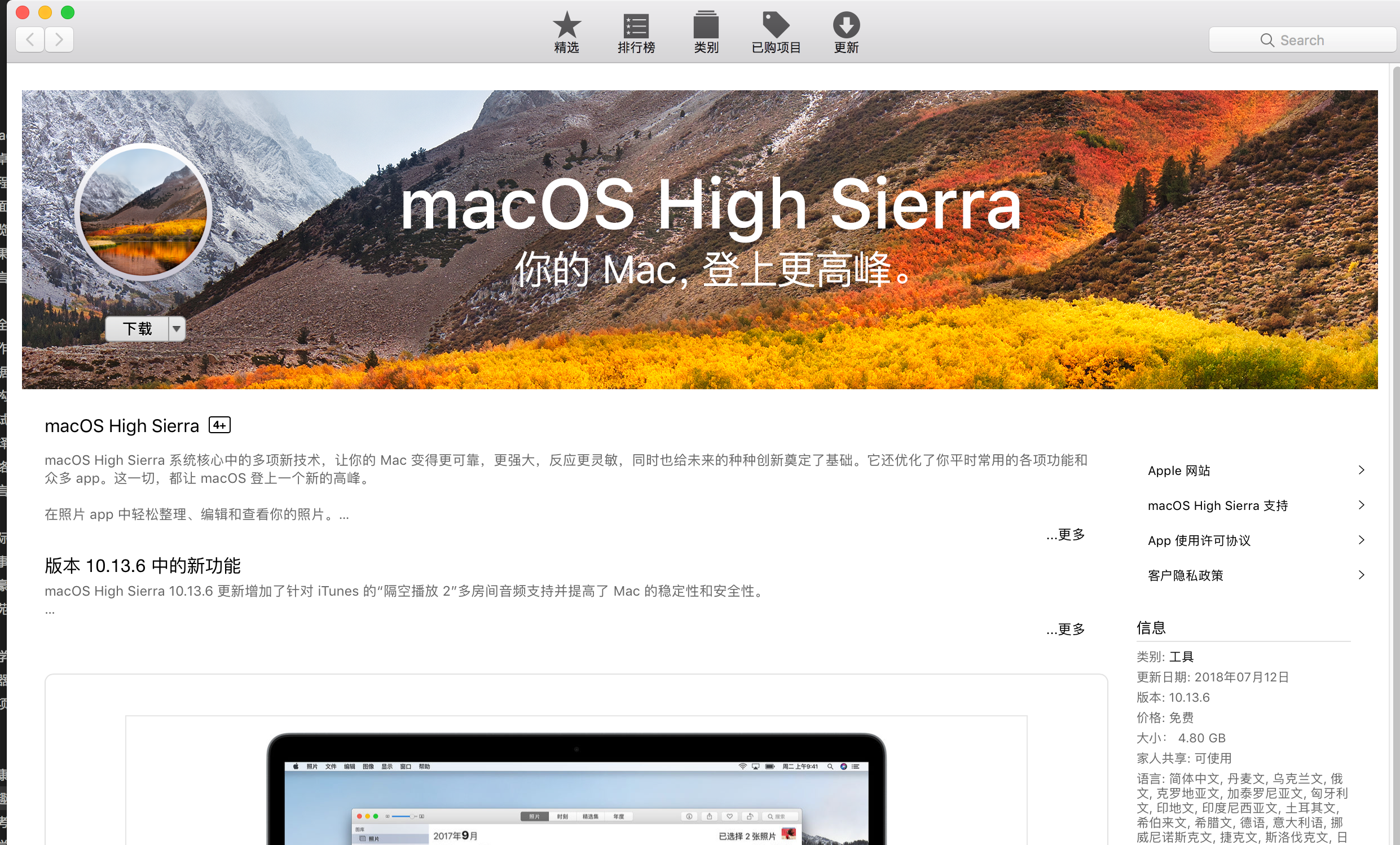

在AppStore下载安装操作系统。

1
sudo /Applications/Install\ macOS\ High\ Sierra.app/Contents/Resources/createinstallmedia --volume /Volumes/YourUsbName --applicationpath /Applications/Install\ macOS\ High\ Sierra.app --nointeraction

然后执行以上命令，将系统烧录到U盘的数据分区。

3.1.3 安装引导程序

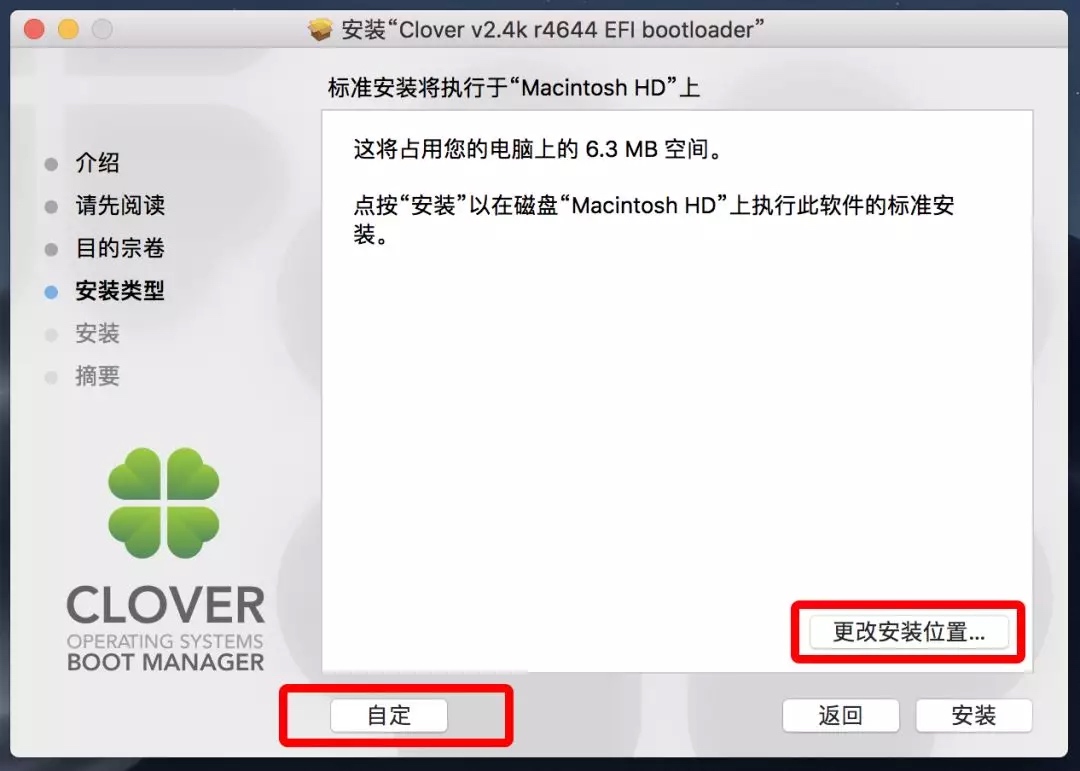

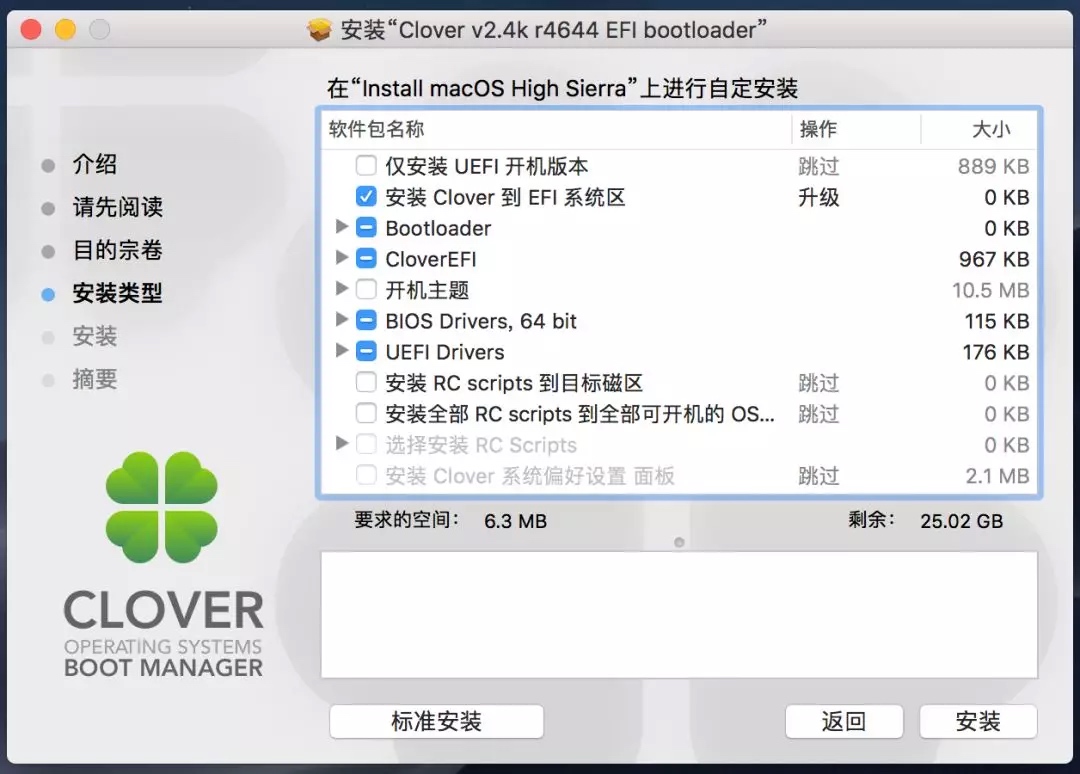

在Clover官网下载安装好Clover程序

打开后，选择安装位置为U盘，并选择自定义

在UEFI Drivers中选择关于USB的所有驱动程序，然后就可以安装了。

3.2 配置

3.2.1 引导参数

1
diskutil mount /dev/disk3s2

安装完成Clover后，可以将U盘上的EFI分区挂载到本地的系统上看一下

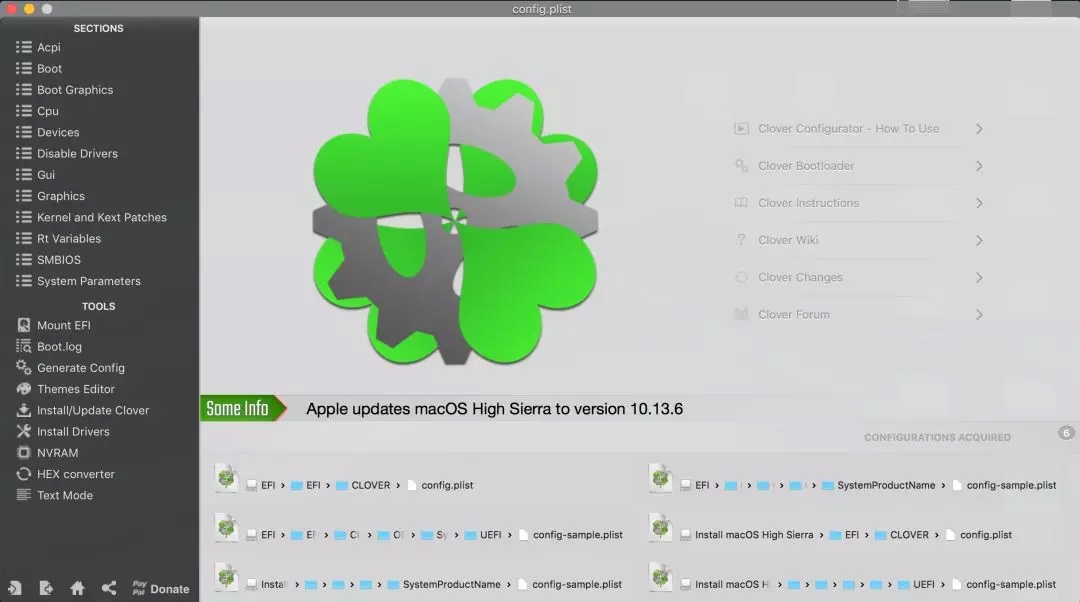

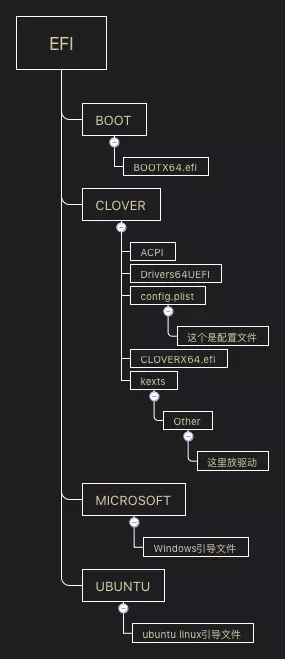

这是Clover在EFI分区的目录结构，然后在官网下载安装Clover Configurator

安装完成后，我们首先选择file->open，打开U盘上EFI分区的config.plist文件

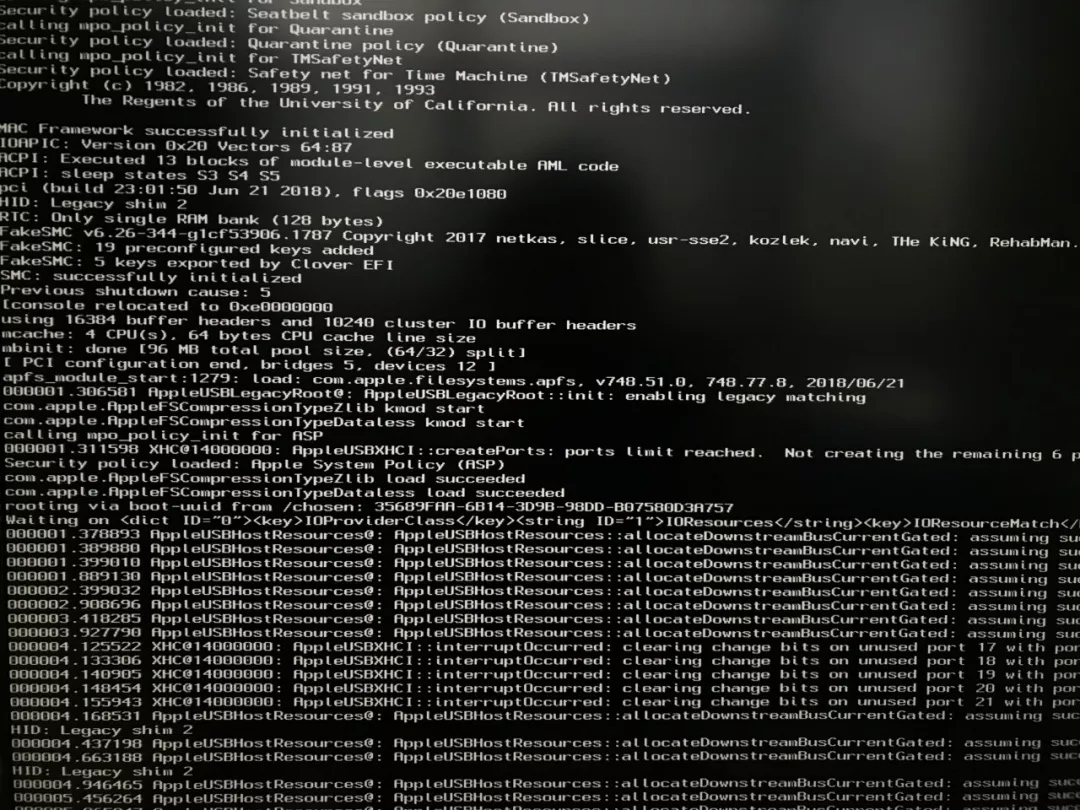

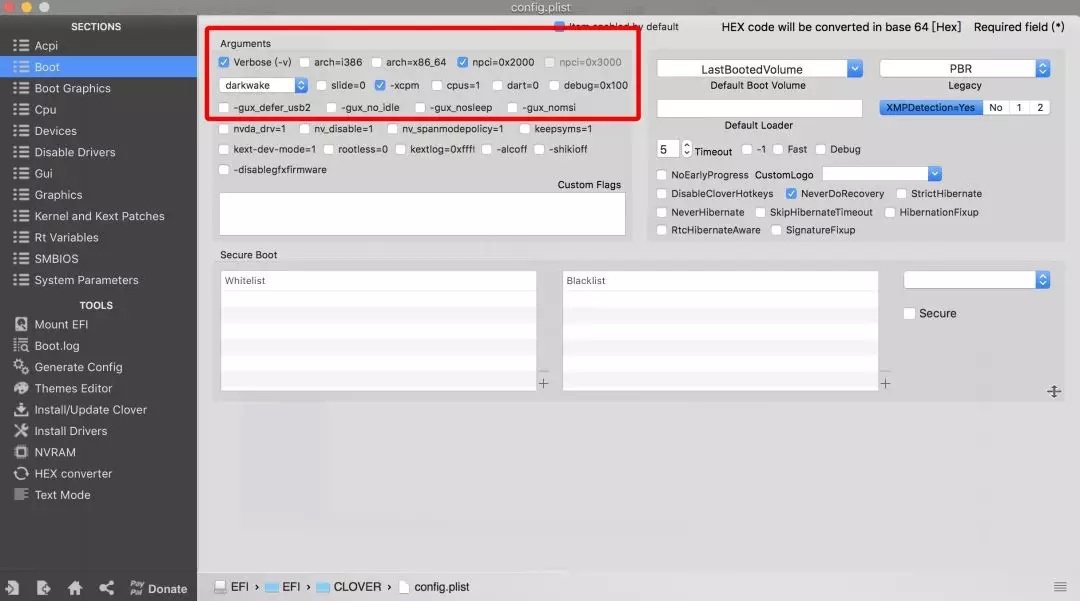

设置Boot参数，打开Verbose

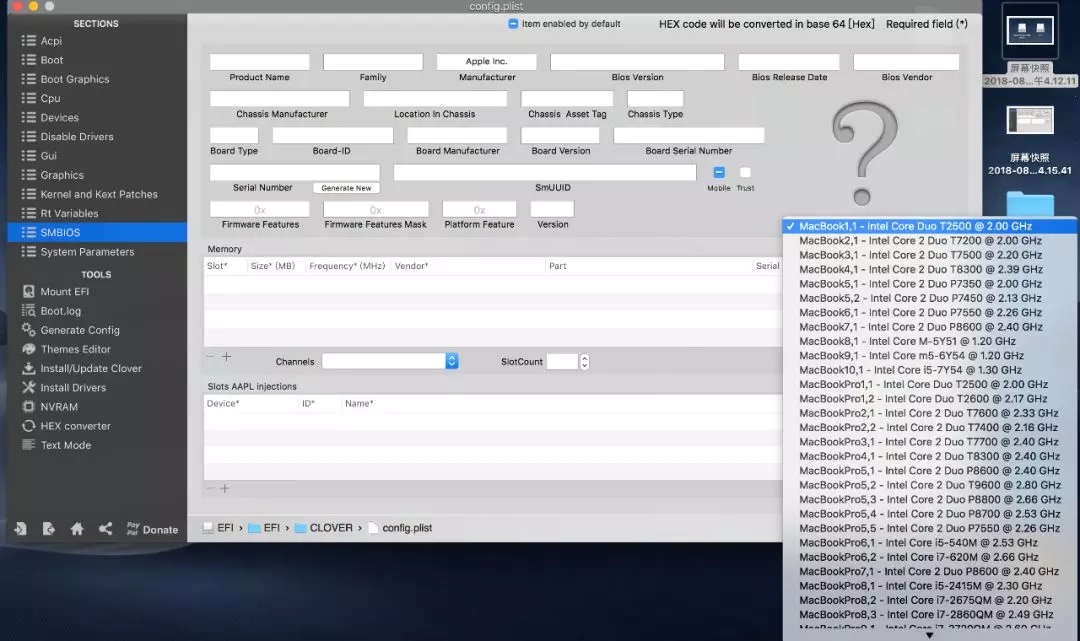

设置SMBIOS，这里要让机器的配置尽可能和目标的配置相接近，我选择的是iMac18,3

最后ctrl+s，保存一下就可以了

3.2.2 bootloader的驱动

驱动程序	详解
apfs.efi	L苹果新推出的文件系统，macOS 10.13必备
FSInject.efi	控制文件系统注入kext到系统的可能性。详细解释请参照WithKexts
HFSPlus.efi	HFS+文件系统驱动程序。这个驱动对于通过启动方式B来启动Mac OS X是必须的。
OsxFatBinaryDrv-64.efi	允许加载FAT模块比如boot.efi
CsmVideoDxe.efi	比UEFI里提供更多分辨率的显卡驱动(可选)
OsxAptioFixDrv-64.efi	修复AMI Aptio EFI内存映射。如果没有就不能启动OS X
OsxAptioFix2Drv-64.efi	部分机型可能会需要(可选)
OsxAptioFix3Drv-64.efi	部分机型可能会需要(可选)
OsxAptioMemoryFix.efi	部分机型可能会需要(可选)
OsxAptioLowMemoryFix.efi	部分机型可能会需要(可选)

bootloader的驱动就是在安装Clover时选择自定义的UEFI Driver时包含的。要注意的是OsxAptioFixDrv-64.efi，OsxAptioFix2Drv-64.efi，OsxAptioFix3Drv-64.efi，OsxAptioMemoryFix.efi，OsxAptioLowMemoryFix.efi都是解决引导程序的内存问题的，只能五个选一个用，不能任意两个一起用。那究竟要选择哪个用呢，这只得你自己去尝试了。

3.2.3 操作系统的驱动

类别	驱动程序	详解	备注
破解	FakeSMC.kext	模拟苹果机上的SMC部件	必备
	lilu.kext	驱动程序的驱动程序，这是一个特殊的框架结构，可以实现更多的动态拦截和注入驱动功能	必备
	FakePCIID.kext	仿冒PCI设备核心驱动，部分驱动依赖于它	可选
显卡	IntelGraphicsFixup.kext	修补 Intel 核显综合问题 (开机花屏，Haswell/Skylake 因 PAVP 导致的死机等等)(依赖于Lilu)	可选
	IntelGraphicsDVMTFixup.kext	修正 Broadwell/Skylake 平台核显因 DVMT 不足而导致的死机(依赖于Lilu)	可选
	FakePCIID_Intel_HD_Graphics.kext	仿冒某个版本的Intel核显，常用于仿冒为某个原生的Intel核显	可选
	NvidiaGraphicsFixup.kext	修正 N 卡 (可能也适用于 I 卡) 使用某些 SMBios 如 MacPro6,1 等引发黑屏的问题(依赖于Lilu)	可选
	WhateverGreen.kext	修补 AMD 独显综合问题（单卡启动黑屏，唤醒黑屏等等）(依赖于Lilu) 可选	可选
声卡	AppleALC.kext	动态对系统注入必要的文件/打补丁以驱动声卡(依赖于Lilu)	可选
USB	USBInjectAll.kext	动态对系统注入必要的文件/打补丁以驱动USB	可选
	XHCI-200-series-injector.kext	动态对系统注入必要的文件/打补丁以驱动USB	可选
	XHCI-300-series-injector.kext	动态对系统注入必要的文件/打补丁以驱动USB	可选
网卡	RealtekRTL8xxx.kext	8xxx网卡驱动程序	可选
	AppleIntelE1000e.kext	Intel千兆网卡驱动程序	可选
	AtherosE2200Ethernet.kext	Atheros网卡驱动程序	可选
电源管理	NullCPUPowerManagement.kext	禁用掉系统自带的电源管理	可选
	ACPIBatteryManager.kext	笔记本电池管理驱动	可选
