一、字符设备基础知识

1、设备驱动分类

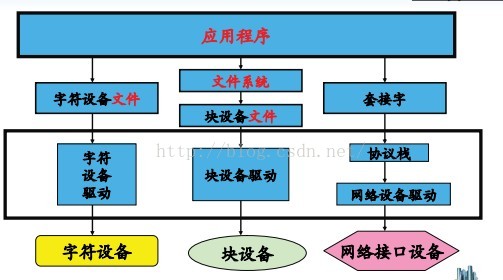

      linux系统将设备分为3类：字符设备、块设备、网络设备。使用驱动程序：

字符设备：是指只能一个字节一个字节读写的设备，不能随机读取设备内存中的某一数据，读取数据需要按照先后数据。字符设备是面向流的设备，常见的字符设备有鼠标、键盘、串口、控制台和LED设备等。

块设备：是指可以从设备的任意位置读取一定长度数据的设备。块设备包括硬盘、磁盘、U盘和SD卡等。

每一个字符设备或块设备都在/dev目录下对应一个设备文件。linux用户程序通过设备文件（或称设备节点）来使用驱动程序操作字符设备和块设备。

2、字符设备、字符设备驱动与用户空间访问该设备的程序三者之间的关系

     如图，在Linux内核中：

a -- 使用cdev结构体来描述字符设备;

b -- 通过其成员dev_t来定义设备号（分为主、次设备号）以确定字符设备的唯一性;

c -- 通过其成员file_operations来定义字符设备驱动提供给VFS的接口函数，如常见的open()、read()、write()等;

     在Linux字符设备驱动中:

a -- 模块加载函数通过 register_chrdev_region( ) 或 alloc_chrdev_region( )来静态或者动态获取设备号;

b -- 通过 cdev_init( ) 建立cdev与 file_operations之间的连接，通过 cdev_add( ) 向系统添加一个cdev以完成注册;

c -- 模块卸载函数通过cdev_del( )来注销cdev，通过 unregister_chrdev_region( )来释放设备号;

     用户空间访问该设备的程序:

a -- 通过Linux系统调用，如open( )、read( )、write( )，来“调用”file_operations来定义字符设备驱动提供给VFS的接口函数;

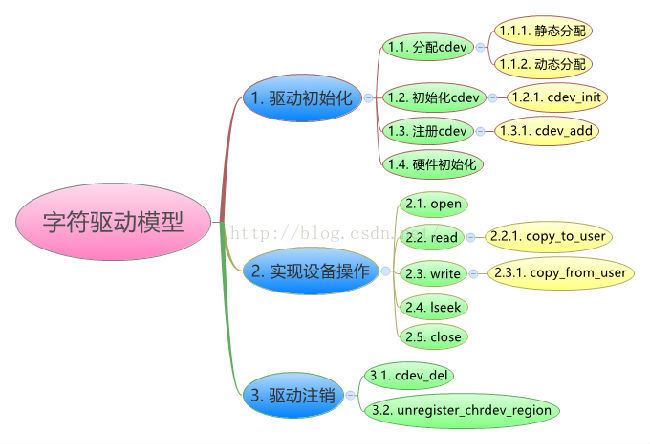

3、字符设备驱动模型

二、cdev 结构体解析

      在Linux内核中，使用cdev结构体来描述一个字符设备，cdev结构体的定义如下：

内核给出的操作struct cdev结构的接口主要有以下几个:

a -- void cdev_init(struct cdev *, const struct file_operations *);

其源代码如代码清单如下：

       该函数主要对struct cdev结构体做初始化 ， 最重要的就是建立cdev 和 file_operations之间的连接：

(1) 将整个结构体清零；

(2) 初始化list成员使其指向自身；

(3) 初始化kobj成员；

(4) 初始化ops成员；

 b --struct cdev *cdev_alloc(void);

     该函数主要分配一个struct cdev结构，动态申请一个cdev内存，并做了cdev_init中所做的前面3步初始化工作(第四步初始化工作需要在调用cdev_alloc后，显式的做初始化即: .ops=xxx_ops).

其源代码清单如下：

     在上面的两个初始化的函数中，我们没有看到关于owner成员、dev成员、count成员的初始化；其实，owner成员的存在体现了驱动程序与内核模块间的亲密关系，struct module是内核对于一个模块的抽象，该成员在字符设备中可以体现该设备隶属于哪个模块，在驱动程序的编写中一般由用户显式的初始化 .owner = THIS_MODULE, 该成员可以防止设备的方法正在被使用时，设备所在模块被卸载。而dev成员和count成员则在cdev_add中才会赋上有效的值。


c -- int cdev_add(struct cdev *p, dev_t dev, unsigned count);

       该函数向内核注册一个struct cdev结构，即正式通知内核由struct cdev *p代表的字符设备已经可以使用了。

当然这里还需提供两个参数：

(1)第一个设备号 dev，

(2)和该设备关联的设备编号的数量。

这两个参数直接赋值给struct cdev 的dev成员和count成员。

d -- void cdev_del(struct cdev *p)；

     该函数向内核注销一个struct cdev结构，即正式通知内核由struct cdev *p代表的字符设备已经不可以使用了。

     从上述的接口讨论中，我们发现对于struct cdev的初始化和注册的过程中，我们需要提供几个东西

(1) struct file_operations结构指针；

(2) dev设备号；

(3) count次设备号个数。

但是我们依旧不明白这几个值到底代表着什么，而我们又该如何去构造这些值！

三、设备号相应操作

1 -- 主设备号和次设备号（二者一起为设备号）：

      一个字符设备或块设备都有一个主设备号和一个次设备号。主设备号用来标识与设备文件相连的驱动程序，用来反映设备类型。次设备号被驱动程序用来辨别操作的是哪个设备，用来区分同类型的设备。

　　linux内核中，设备号用dev_t来描述，2.6.28中定义如下：

　　typedef u_long dev_t;

　　在32位机中是4个字节，高12位表示主设备号，低20位表示次设备号。

内核也为我们提供了几个方便操作的宏实现dev_t：

1) -- 从设备号中提取major和minor

MAJOR(dev_t dev);　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

MINOR(dev_t dev);

2) -- 通过major和minor构建设备号

MKDEV(int major,int minor);

注：这只是构建设备号。并未注册，需要调用 register_chrdev_region 静态申请；

2、分配设备号（两种方法）：

a -- 静态申请：

int register_chrdev_region(dev_t from, unsigned count, const char *name)；

其源代码清单如下：

b -- 动态分配：

int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name)；

其源代码清单如下：

可以看到二者都是调用了__register_chrdev_region 函数，其源代码如下：

 通过这个函数可以看出  register_chrdev_region和  alloc_chrdev_region  的区别，register_chrdev_region直接将Major 注册进入，而 alloc_chrdev_region从Major = 0 开始，逐个查找设备号，直到找到一个闲置的设备号，并将其注册进去；

二者应用可以简单总结如下：

                                     register_chrdev_region                                                alloc_chrdev_region

devno = MKDEV(major,minor); ret = register_chrdev_region(devno, 1, "hello");  cdev_init(&cdev,&hello_ops); ret = cdev_add(&cdev,devno,1);

alloc_chrdev_region(&devno, minor, 1, "hello"); major = MAJOR(devno); cdev_init(&cdev,&hello_ops); ret = cdev_add(&cdev,devno,1)

register_chrdev(major,"hello",&hello

     可以看到，除了前面两个函数，还加了一个register_chrdev 函数，可以发现这个函数的应用非常简单，只要一句就可以搞定前面函数所做之事；

下面分析一下register_chrdev 函数，其源代码定义如下：

调用了 __register_chrdev(major, 0, 256, name, fops) 函数： 可以看到这个函数不只帮我们注册了设备号，还帮我们做了cdev 的初始化以及cdev 的注册；

3、注销设备号：

void unregister_chrdev_region(dev_t from, unsigned count)；

4、创建设备文件：

     利用cat /proc/devices查看申请到的设备名，设备号。

1）使用mknod手工创建：mknod filename type major minor

2）自动创建设备节点:

    利用udev（mdev）来实现设备文件的自动创建，首先应保证支持udev（mdev），由busybox配置。在驱动初始化代码里调用class_create为该设备创建一个class，再为每个设备调用device_create创建对应的设备。

    详细解析见：Linux 字符设备驱动开发 （二）—— 自动创建设备节点

下面看一个实例,练习一下上面的操作：

hello.c

测试程序 test.c

makefile:

编译成功后，使用 insmod 命令加载：

然后用cat /proc/devices 查看，会发现设备号已经申请成功；
