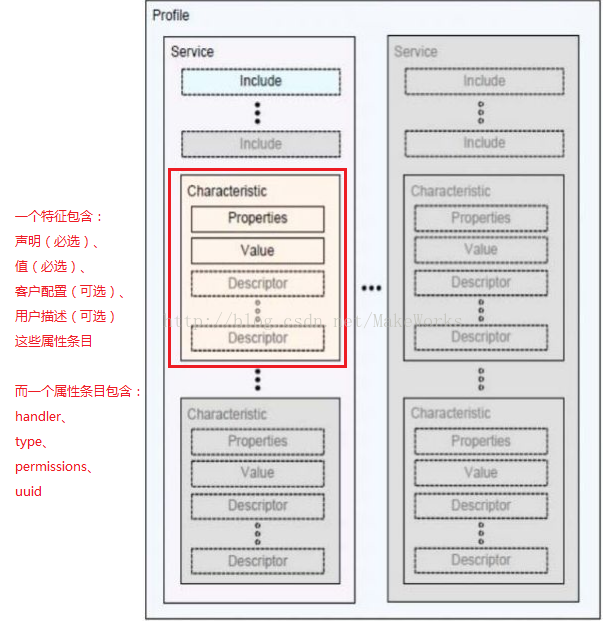

profile、服务、特征、属性之间的关系

一个profile有很多的服务,一个服务又有很多的特性,一个特性中又有几种属性条目组成。


profile(数据配置文件)

一个profile文件可以包含一个或者多个服务,一个profile文件包含需要的服务的信息或者为对等设备如何交互的配置文件的选项信息。设备的GAP和GATT的角色都可能在数据的交换过程中改变,因此,这个文件应该包含广播的种类、所使用的连接间隔、所需的安全等级等信息。
需要注意的是: 一个profile中的属性表不能包含另一个属性表。

服务

一个服务包含一个或多个特性,这些特性是逻辑上相关的集合体。
GATT服务一般包含几块具有相关的功能,比如特定传感器的读取和设置,人机接口的输入输出。组织具有相关的特性到服务中既实用又有效,因为它使得逻辑上和用户数据上的边界变得更加清晰,同时它也有助于不同应用程序间代码的重用。GATT基于蓝牙技术联盟(SIG)官方而设计,SIG建议根据它们的规范设计自己的profile。

Characteristic

Characteristic 特征值,BLE 主从机的通信均是通过 Characteristic 来实现,可以理解为一个标签,通过这个标签可以获取或者写入想要的内容。


属性

对特征的定义和描述。是Characteristic通信实现的细节。
其中特性中的属性条目有两种:属性值或描述符。任何在特性中的属性条目不是定义为属性值就是为描述符。
属性值:包含 特征的声明(Characteristic Declaration)条目、特征的值(Characteristic Value)条目
一个特性至少包含2个属性条目(也即属性值必须要有,而描述符根据需要可选):一个属性条目用于声明(Characteristic Declaration),一个属性条目用于存放特性的值(Characteristic Value)。
描述符:包含 特征的客户配置(Client Characteristic Configuration)条目、特征的用户描述(Characteristic User Description)条目
描述符是一个额外的属性以提供更多特性的信息,它提供一个人类可识别的特性描述的实例。
然而,有一个特别的描述符值得特别地提起:客户端特性配置描述符(Client Characteristic Configuration Descriptor,CCCD),它的UUID是0x2902,这个描述符是给任何支持通知或指示功能的特性额外增加的。在CCCD中写入“1”使能通知功能,写入“2”使能指示功能,写入“0”同时禁止通知和指示功能。
如果属性值的许可(permissions)含有通知或通知时,特性中的属性中需要有客户端特性配置描述符(CCCD)条目用户描述(Characteristic User Description)条目可有可无的。

一个特性中的属性包含的内容(1、2必须要有,3根据1、2有无通知指示可有无,4可选):
1. 特征的声明(Characteristic Declaration)(属性值):描述器存储其性能,位置和特征值的数据类型。
2. 特征的值(Characteristic Value)(属性值):就是特征值的数据值
3. 特征的客户配置(Client Characteristic Configuration)(描述符):这个允许GATT服务端配置特征值为通知(发送给GATT服务端)或指示(发送给GATT服务端并期望一个回复)。
4. 特征的用户描述(Characteristic User Description)(描述符):这是个ASCII字符串描述的特征值。

一个特性中的属性条目之间的关系:
Characteristic Declaration 条目中只是说明property 属性, 而Characteristic Value条目则直接指明了这个值能被“允许” 干嘛。
Client Characteristic Configuration条目 才是真正说明我这个值是可以被“notify”的,配置成开启/禁止通知,Characteristic Declaration条目 只是说明属性。
总之,1(Characteristic Declaration)条目 以只是”Declare“ 一下而已,具体做事的还是后面的2、3条目。

属性值或描述符均称为属性条目的一种,所有的这些属性条目都会存在GATT服务端的一个属性表中。除了其值本身,每个属性条目都有下面的性质:
一个属性条目包含UUID(类型)、许可、句柄、值
1. 句柄(Handle)这是基本的属性条目在表中的索引。每个属性都有一个独一的句柄
2. 类型(type):这个用来说明属性条目数据代表的意思。经常是作为UUID(universal unique Ididentifier)的。这其中的一些是Bluetooth-SIG定义的一些是用户的。
3. 许可(permissions):这个会强制一个GATT客户端设备是否和怎样访问属性条目的值。
4. UUID

/**
* GATT Attribute Type format.
*/
typedef struct
{
uint8 len; //!< Length of UUID
const uint8 *uuid; //!< Pointer to UUID
} gattAttrType_t;
/**
* GATT Attribute format.
*/
typedef struct attAttribute_t
{
gattAttrType_t type; //!< Attribute type (2 or 16 octet UUIDs)
uint8 permissions; //!< Attribute permissions
uint16 handle; //!< Attribute handle - assigned internally by attribute server
uint8* const pValue; //!< Attribute value - encoding of the octet array is defined in
//!< the applicable profile. The maximum length of an attribute
//!< value shall be 512 octets.
} gattAttribute_t;
