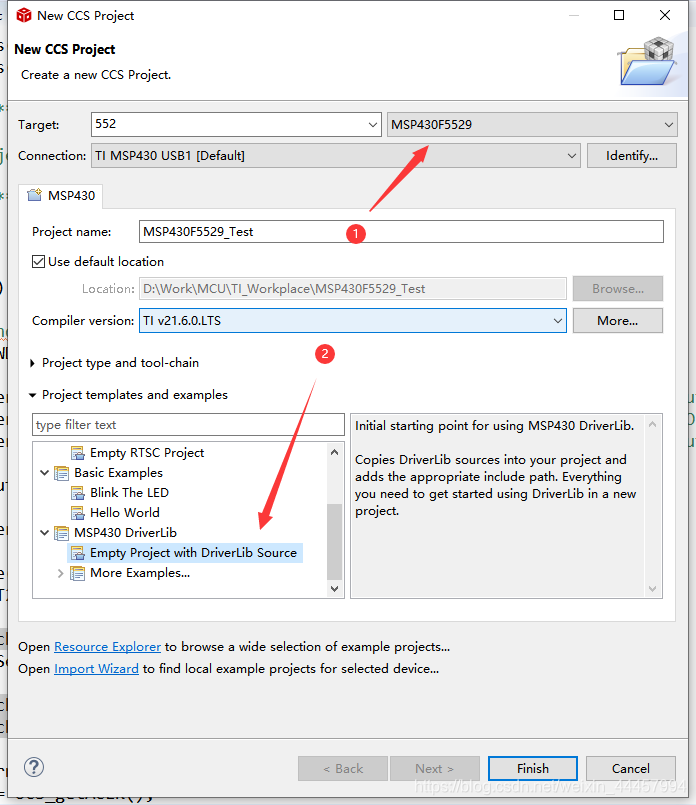

一、新建工程

在这里插入图片描述

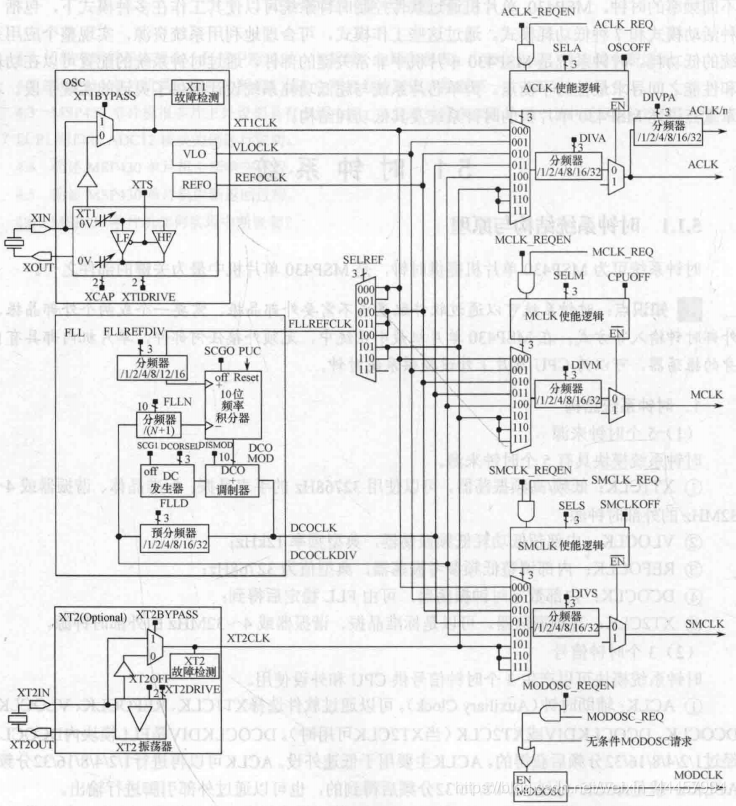

二、时钟树

在这里插入图片描述

时钟系统结构

（1）5个时钟来源
时钟系统模块具有5个时钟来源。
① XT1CLK：低频/高频振荡器，可以使用32768Hz的手表晶振、标准晶体、谐振器或4～32MHz的外部时钟源；
② VLOCLK：内部超低功耗低频振荡器，典型频率12kHz；
③ REFOCLK：内部调整低频参考振荡器，典型值为32768Hz；
④ DCOCLK：内部数字时钟振荡器，可由FLL稳定后得到；
⑤ XT2CLK：高频振荡器，可以是标准晶振、谐振器或4～32MHz的外部时钟源。
（2）3个时钟信号
时钟系统模块可以产生3个时钟信号供CPU和外设使用。
① ACLK：辅助时钟（Auxiliary Clock）。可以通过软件选择XT1CLK、REFOCLK、VLOCLK、DCOCLK、DCOCLKDIV或XT2CLK（当XT2CLK可用时）。DCOCLKDIV是FLL模块内DCOCLK经过1/2/4/8/16/32分频后获得的。ACLK主要用于低速外设。ACLK可以再进行1/2/4/8/16/32分频，ACLK/n 就是ACLK 经过1/2/4/8/16/32分频后得到的，也可以通过外部引脚进行输出。
② MCLK：主时钟（Master Clock）。MCLK的时钟来源与ACLK相同，MCLK专门供CPU使用，MCLK配置得越高，CPU的执行速度就越快，功耗就越高。一旦关闭MCLK，CPU也将停止工作，因此在超低功耗系统中可以通过间歇启用MCLK的方法降低系统功耗。MCLK也可经1/2/4/8/16/32分频后供CPU使用。
③ SMCLK：子系统时钟（Subsystem Master Clock）。SMCLK的时钟来源与ACLK相同，SMCLK主要用于高速外设，SMCLK也可以再进行1/2/4/8/16/32分频。

时钟系统的原理

（1）内部超低功耗低频振荡器（VLO）
        内部超低功耗低频振荡器在无须外部晶振的情况下，可提供12kHz的典型频率。VLO为不需要精确时钟基准的系统提供了一个低成本、超低功耗的时钟源。当VLO被用作ACLK、MCLK或SMCLK时(SELA={1}、SELM={1}或SELS={1})，VLO被启用。
（2）内部调整低频参考时钟振荡器（REFO）
        在不要求或不允许使用晶振的应用中，REFO可以用作高精度时钟。经过内部调整，REFO的典型频率为32768Hz，并且可以为FLL模块提供一个稳定的参考时钟源。REFOCLK与FLL的组合，在无须外部晶振的情况下，提供了灵活的大范围系统时钟。当不使用REFO时，REFO不消耗电能。
（3）XT1振荡器（XT1）

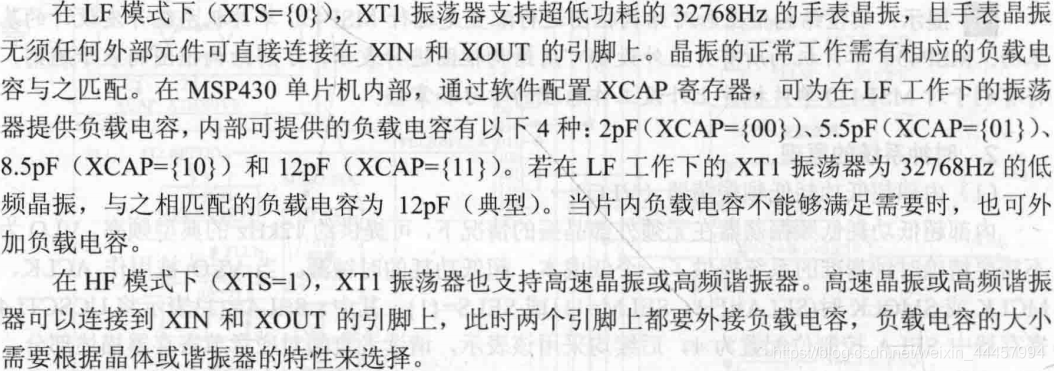

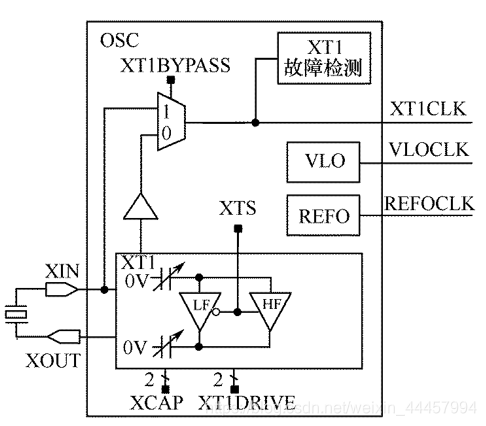

        如图所示。MSP430单片机的每种器件都支持XT1振荡器，MSP430F5xx/6xx系列单片机的XT1振荡器支持两种模式：LF（低频模式）和HF（高频模式）。
在这里插入图片描述

（4）XT2振荡器（XT2）

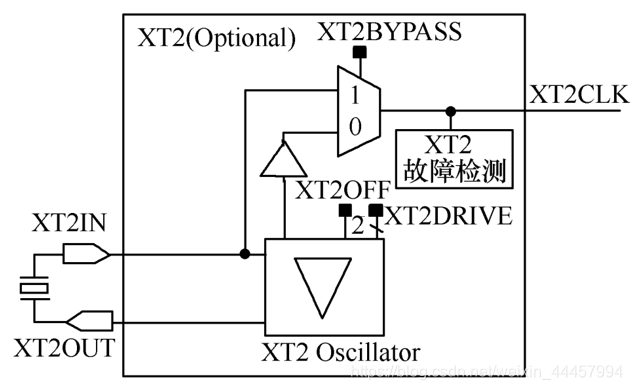

如图所示，XT2振荡器用来产生高频的时钟信号XT2CLK，其工作特性与XT1振荡器工作在高频模式相似，晶振的选择范围为4 ～32MHz，具体范围由XT2DRIVE控制位进行设置。高频时钟信号XT2CLK可以分别作为辅助时钟ACLK、主时钟MCLK和子系统时钟SMCLK的基准时钟信号，也可提供给锁频环模块(FLL)，可以利用XT2OFF控制位实现对XT2模块的启用(0)和关闭(1)。
在这里插入图片描述

（5）锁频环（FLL）

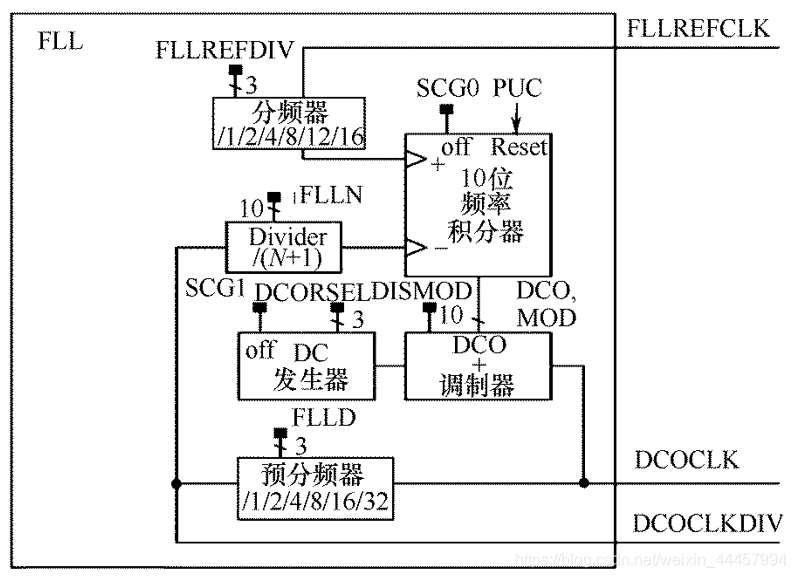

如图所示，FLL的参考时钟FLLREFCLK可以来自于XT1CLK、REFOCLK或XT2CLK中的任何一个时钟源，通过SELREF控制位进行选择。由于这3种时钟的精确度都很高，倍频后仍然能够得到准确的频率。FLL能够产生两种时钟信号：DCOCLK和DCOCLKDIV，其中DCOCLKDIV信号为DCOCLK时钟经1/2/4/8/16/32分频后得到（分频系数为D）。
在这里插入图片描述

        锁频环是一种非常巧妙的电路，它的核心部件是数控振荡器和一个频率积分器。数控振荡器能够产生DCOCLK时钟，频率计数器实际上是一个加减计数器，“+”输入端上的每个脉冲将使计数值加1，“-”输入端上的每个脉冲将使计数值减1。FLLREFCLK经过1/2/4/8/12/16分频后输入频率积分器的“+”输入端（分频系数为n），DCOCLKDIV经过(N+1)分频后输入频率积分器的“-”输入端，频率积分器的运算结果又输出给数控振荡器，改变数控振荡器的输出频率DCOCLK，构成反馈环。经过反馈调整，最终的结果使频率积分器的“+”输入端的频率与“-”输入端的频率相同，即
在这里插入图片描述
        所以，数控振荡器的最终输出频率为

        其中，D由3位FLLD控制位确定，取值为1,2,4,8,16,32；
        N由10位FLLN控制位确定，取值范围为1～1023；
        n由3位FLLREFDIV控制位确定，取值为1,2,4,8,12,16。
（6）内部模块振荡器（MODOSC）

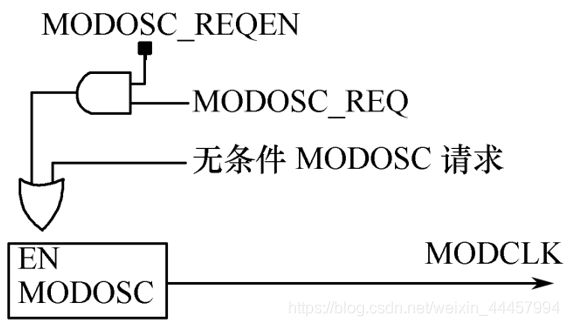

        如图所示，UCS时钟模块还包含一个内部模块振荡器MODOSC，能够产生约4.8MHz的MODCLK时钟。Flash控制器模块、ADC_12模块等片内外设都可使用MODCLK作为内部参考时钟。
在这里插入图片描述

为了降低功耗，当不需要使用MODOSC时，可将其关闭。当产生有条件或无条件启用请求时，MODOSC可自动开启。设置MODOSCREQEN控制位，将允许有条件启用请求使用MODOSC模块。对于利用无条件启用请求的模块无须置位MODOSCREQEN控制位，例如Flash控制器、ADC_12等。
（7）时钟模块失效及安全操作

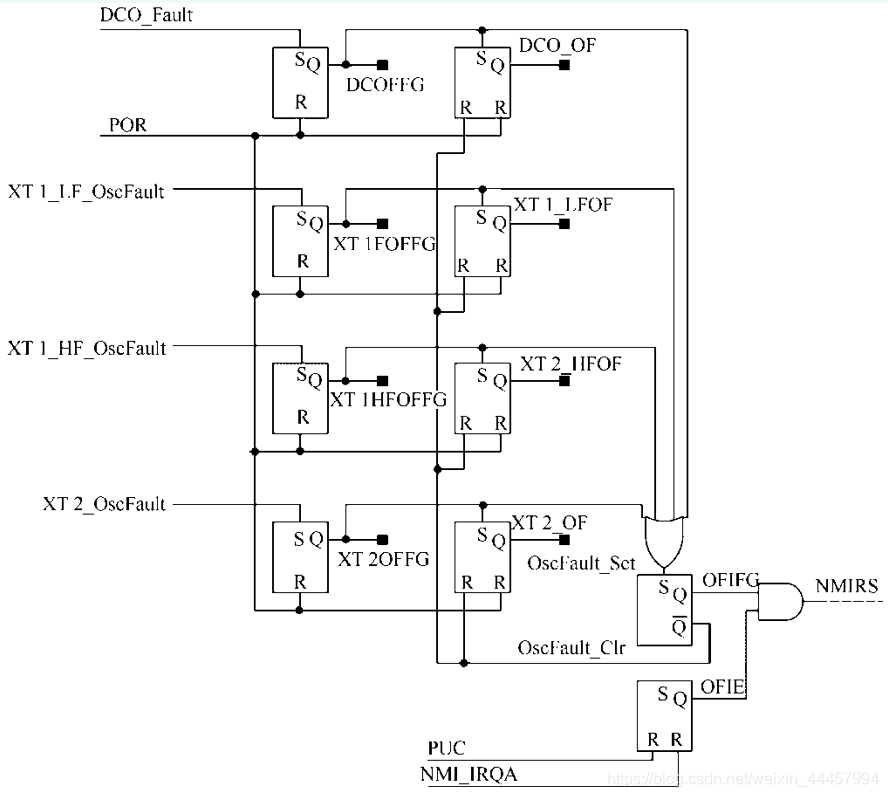

MSP430单片机的时钟模块包含检测XT1、XT2和DCO振荡器故障失效的功能。振荡器故障失效检测逻辑如图所示。
在这里插入图片描述

晶振故障失效条件有以下4种。
① XT1LFOFFG：XT1振荡器在低频模式（LF）下失效；
② XT1HFOFFG：XT1振荡器在高频模式（HF）下失效；
③ XT2OFFG：XT2振荡器失效；
④ DCOFFG：DCO振荡器失效。

时钟树配置实战

这里我打算将MCLK、SMCLK配置为25MHz，它们的时钟源设为倍频后的DCOCLK，FLL时钟源设为XT2CLK。

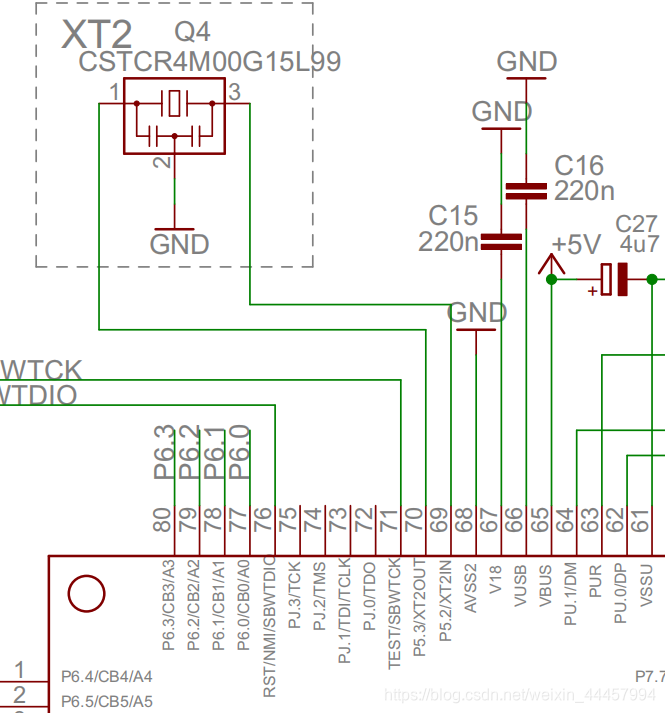

由原理图可知，XT2输入引脚为P5.2、P5.3
在这里插入图片描述
复用P5.2、P5.3

    GPIO_setAsPeripheralModuleFunctionInputPin(GPIO_PORT_P5, GPIO_PIN2);GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P5, GPIO_PIN3);

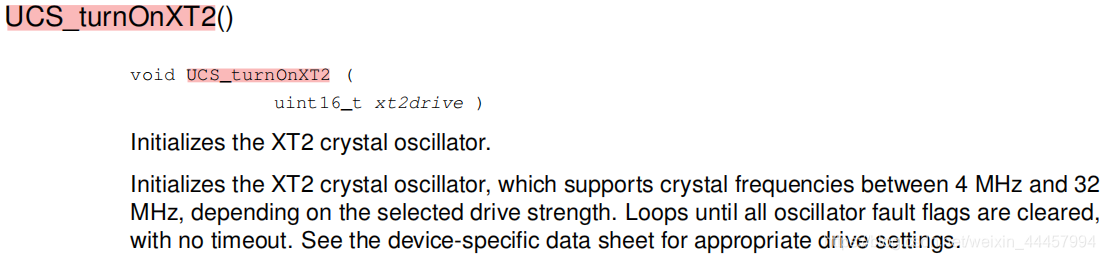

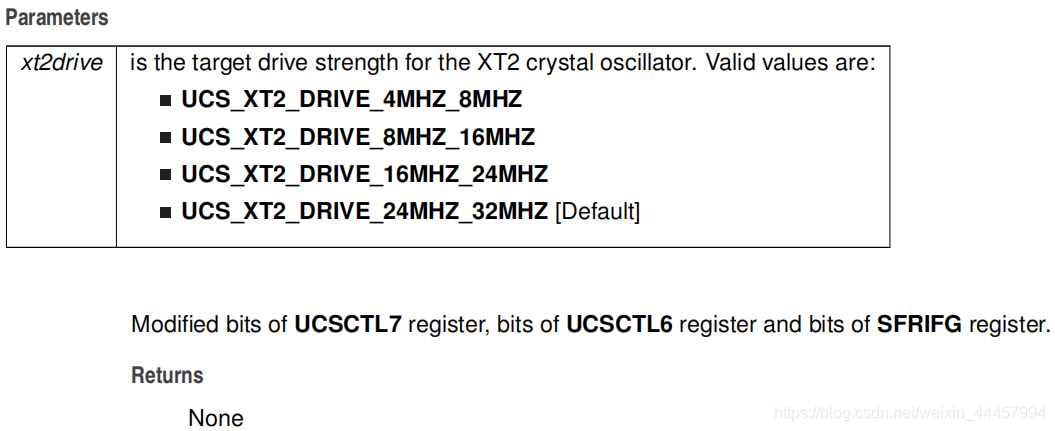

根据自己的开发板，选择合适的参数启用XT2
在这里插入图片描述

在这里插入图片描述
MSP430F5529 LaunchPad™ Development Kit 板载XT2晶振为CSTCR4M00G15L99，4MHz

UCS_turnOnXT2 (UCS_XT2_DRIVE_4MHZ_8MHZ);

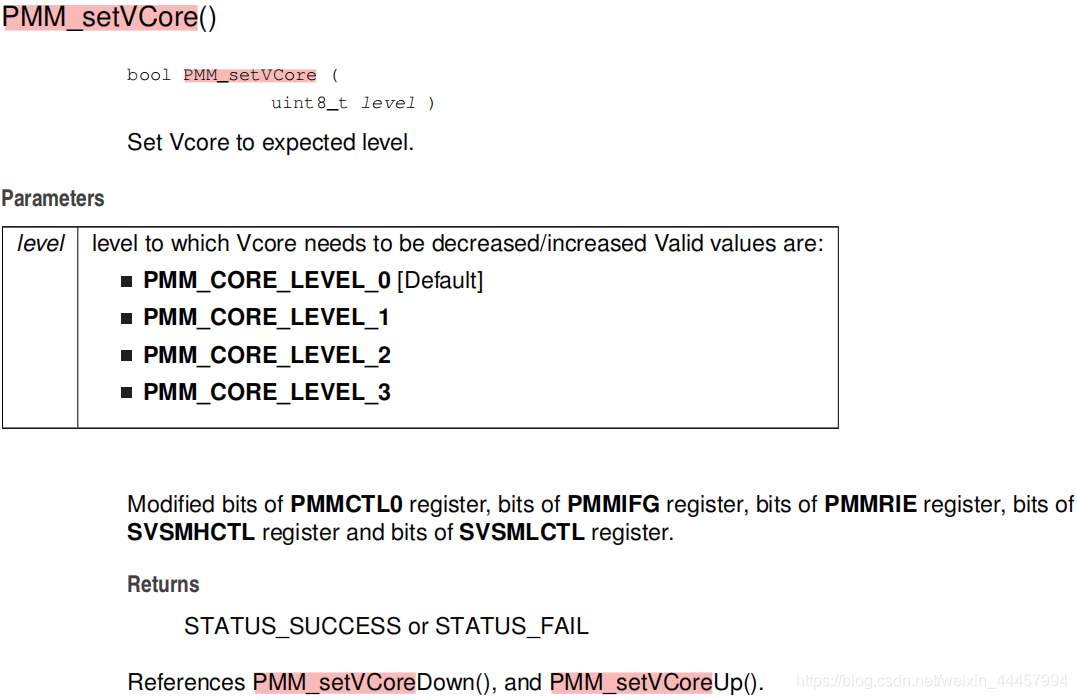

MSP430为了省电默认状态下核心电压默认设置为1.8V来节省功耗，高频工作需要较高的核心电压，本次实验不需要低功耗模式，故我们直接将核心电压设为最高级。
在这里插入图片描述

PMM_setVCore(PMM_CORE_LEVEL_3);

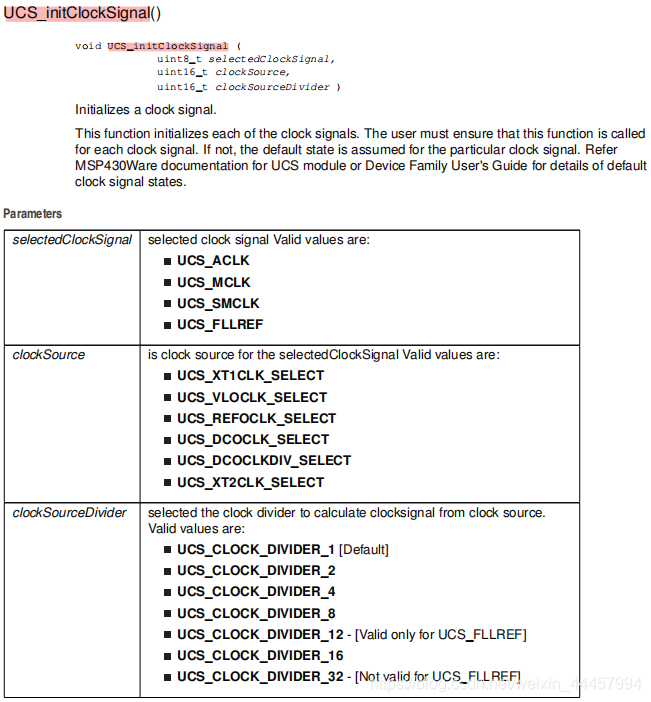

UCS_initClockSignal用于设置各时钟的时钟源和分频系数。
在这里插入图片描述

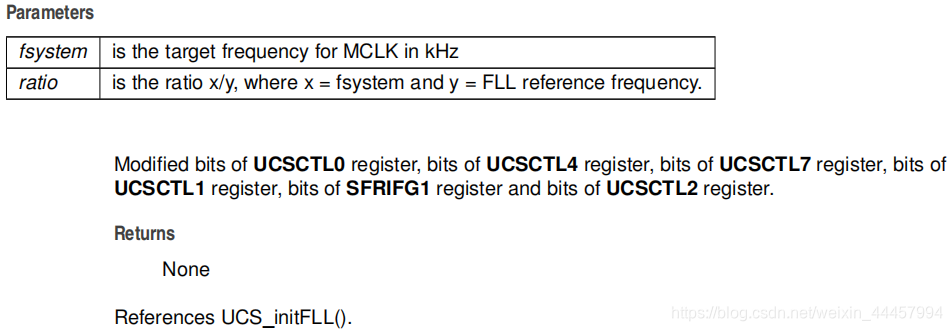

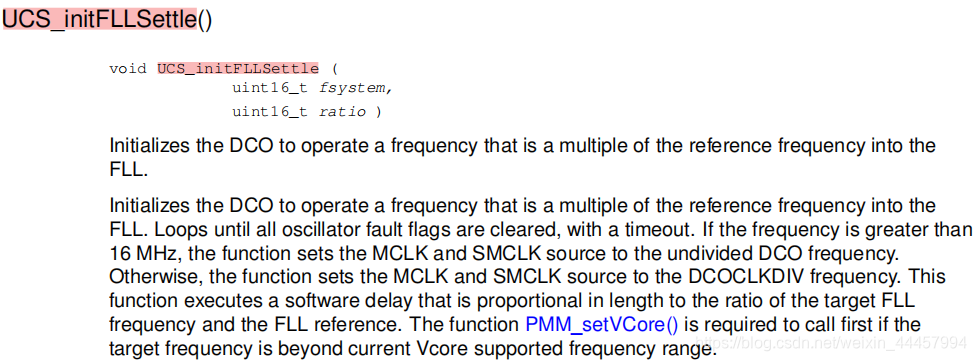

UCS_initFLLSettle用于设置锁相环倍频系数。

故将XT2的4MHz经8分频进入锁相环，再倍频50倍后即可得到25MHz的DCOCLK
~~（4MHz经4分频再倍频24倍、25倍只能得到24MHz，26倍得到26MHz，我暂且蒙在鼓里）~~
最后将MCLK、SMCLK的时钟源选为DCOCLK

    UCS_initClockSignal(UCS_FLLREF, UCS_XT2CLK_SELECT, UCS_CLOCK_DIVIDER_8);UCS_initFLLSettle(25000, 50);UCS_initClockSignal(UCS_MCLK, UCS_DCOCLK_SELECT, UCS_CLOCK_DIVIDER_1);UCS_initClockSignal(UCS_SMCLK, UCS_DCOCLK_SELECT, UCS_CLOCK_DIVIDER_1);

综上，最后将MCLK和SMCLK通过P7.7、P2.2复用输出

#include "driverlib.h"int main(void)
{WDT_A_hold(WDT_A_BASE);GPIO_setAsPeripheralModuleFunctionInputPin(GPIO_PORT_P5, GPIO_PIN2);GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P5, GPIO_PIN3);UCS_turnOnXT2 (UCS_XT2_DRIVE_4MHZ_8MHZ);PMM_setVCore(PMM_CORE_LEVEL_3);UCS_initClockSignal(UCS_FLLREF, UCS_XT2CLK_SELECT, UCS_CLOCK_DIVIDER_8);UCS_initFLLSettle(25000, 50);UCS_initClockSignal(UCS_MCLK, UCS_DCOCLK_SELECT, UCS_CLOCK_DIVIDER_1);UCS_initClockSignal(UCS_SMCLK, UCS_DCOCLK_SELECT, UCS_CLOCK_DIVIDER_1);GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P2, GPIO_PIN2);   //SMCLK OutputGPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P7, GPIO_PIN7);   //MCLK Outputwhile(1){}
}

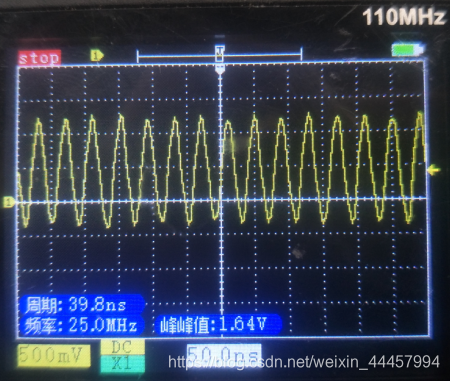

测得对应时钟已升至25MHz
在这里插入图片描述

三、点灯工程师

在这里插入图片描述

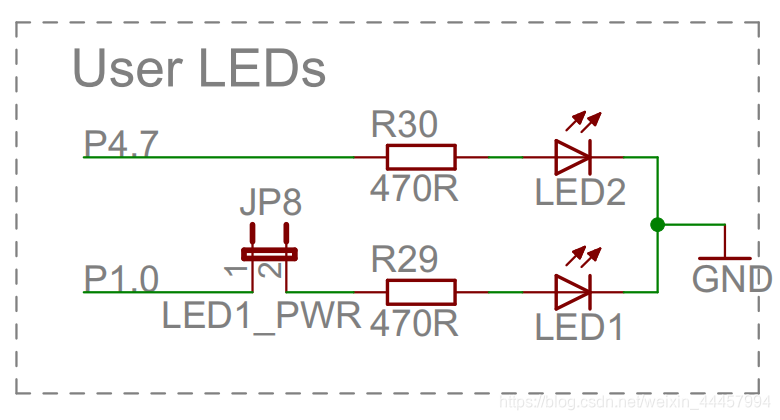

如原理图所示，P4.7控制LED2，高电平点亮

在程序中加入

#define MCLK_IN_HZ      25000000#define delay_us(x)     __delay_cycles((MCLK_IN_HZ/1000000*(x)))
#define delay_ms(x)     __delay_cycles((MCLK_IN_HZ/1000*(x)))

将P4.7设为输出模式

    GPIO_setAsOutputPin(GPIO_PORT_P4, GPIO_PIN7);while(1){GPIO_toggleOutputOnPin (GPIO_PORT_P4, GPIO_PIN7);delay_ms(500);}

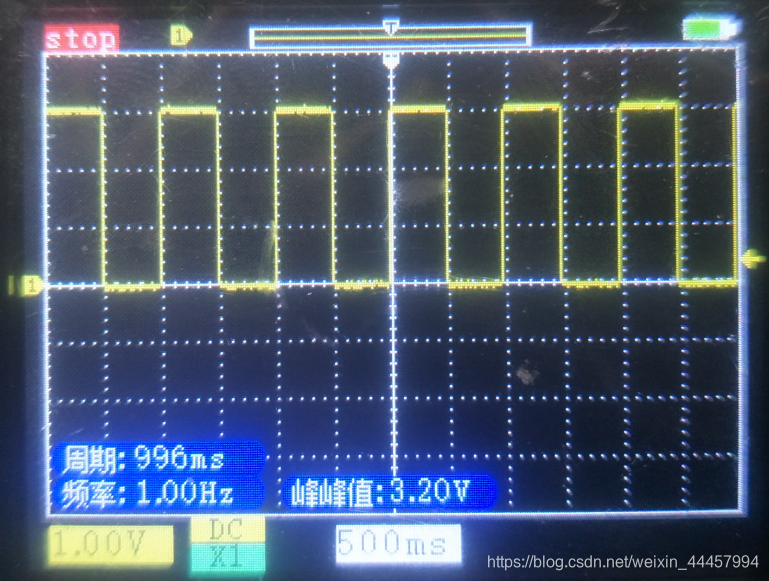

即可观察到LED2以1Hz的频率闪烁
在这里插入图片描述

封装好的初始化函数

void SystemClock_Init(void)
{PMM_setVCore(PMM_CORE_LEVEL_3);     //高主频工作需要较高的核心电压//XT1引脚复用GPIO_setAsPeripheralModuleFunctionInputPin(GPIO_PORT_P5, GPIO_PIN4);GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P5, GPIO_PIN5);//起振XT1UCS_turnOnLFXT1(UCS_XT1_DRIVE_3,UCS_XCAP_3);//XT2引脚复用GPIO_setAsPeripheralModuleFunctionInputPin(GPIO_PORT_P5, GPIO_PIN2);GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P5, GPIO_PIN3);//起振XT2UCS_turnOnXT2(UCS_XT2_DRIVE_4MHZ_8MHZ);//XT2作为FLL参考时钟，先8分频，再50倍频 4MHz / 8 * 50 = 25MHzUCS_initClockSignal(UCS_FLLREF, UCS_XT2CLK_SELECT, UCS_CLOCK_DIVIDER_8);UCS_initFLLSettle(25000, 50);//XT1作为ACLK时钟源 = 32768HzUCS_initClockSignal(UCS_ACLK, UCS_XT1CLK_SELECT, UCS_CLOCK_DIVIDER_1);//DCOCLK作为MCLK时钟源 = 25MHzUCS_initClockSignal(UCS_MCLK, UCS_DCOCLK_SELECT, UCS_CLOCK_DIVIDER_1);//DCOCLK作为SMCLK时钟源 = 25MHzUCS_initClockSignal(UCS_SMCLK, UCS_DCOCLK_SELECT, UCS_CLOCK_DIVIDER_1);//设置外部时钟源的频率，使得在调用UCS_getMCLK, UCS_getSMCLK 或 UCS_getACLK时可得到正确值UCS_setExternalClockSource(32768, 4000000);
}
