【电路补习笔记】4、二极管的参数与选型

目录


老师的主页:唐老师讲电赛
视频地址:唐老师讲电赛之唐老师讲电子器件(4)二极管

常用二极管

       一般封装白边为阴极,玻璃封装(右下图)黑边为阴极。

1N4148(高频开关二极管)

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

整流二极管

1N4007 1A 1000V
1N5408 3A 1000V

肖特基二极管
在这里插入图片描述
白线边为阴极

SS14 SS34 SS54

常见肖特基二极管参数
在这里插入图片描述

快恢复二极管
       可以用快恢复二极管代替肖特基二极管,特别是肖特基二极管的耐压都不会很高,在高压场合需要使用快恢复二极管代替肖特基二极管。

FR107 FR207 FR307 UF4007

二极管的结构与特性

结构

在这里插入图片描述
       点接触型:PN结面积小,结电容小,适用于高频和小功率,用作高频检波和脉冲开关
       面接触型:PN结面积大,可通过较大的电流,电容效应明显。不能用于高频,常用作低频整流。

参数

       二极管主要是利用其单向导电性,通常用于整流、检波、限幅、元件保护等,在数字电路中常作为开关元件。

最大整流电流IFI_FIF

       最大整流电流是指二极管长时间工作时,允许流过二极管的最大正向平均电流,它由PN结的结面积和散热条件决定。

最大反向工作电压URU_RUR

       它是二极管加反向电压时为防止击穿所取的安全电压,一般将反向击电压UBRU_{BR}UBR的一半定为最大反向工作电压URU_RUR

反向电流IRI_RIR

       IRI_RIR是指二极管加上最大反向工作电压URU_RUR时的反向电流。IRI_RIR愈小,二极管的单向导电性就愈好。此外,由于反向电流是由少数载流子形成的,所以,温度对IRI_RIR的影响很大

最高工作频率fMf_MfM

        fMf_MfM主要由PN结电容的大小决定,结电容愈大,则fMf_MfM就越低。若工作频率超过fMf_MfM,则二极管的单向导电性就变差,甚至无法使用。

应用

常见应用

防反接
在这里插入图片描述
给电感续流
在这里插入图片描述
限幅
在这里插入图片描述

单相整流电路

单相半波整流电路

在这里插入图片描述
忽略二极管的正向压降:
在这里插入图片描述

半波整流电压的平均值
在这里插入图片描述

单相桥式整流电路

在这里插入图片描述
在这里插入图片描述
u2u_2u2的正半周,D1D_1D1D3D_3D3,导通,D2D_2D2D4D_4D4截止,忽略二极管的正向压降,uo=u2>0u_o=u_2>0uo=u2>0
u2u_2u2的负半周,D2D_2D2D4D_4D4,导通,D1D_1D1D3D_3D3截止,uo=−u2>0u_o=-u_2>0uo=u2>0
在这里插入图片描述
比半波整流电路增加了一倍。
负载电流的平均值Io=Uo/RL=0.9U/RLI_o=U_o/R_L=0.9U/R_LIo=Uo/RL=0.9U/RL
每个二极管只导电半周ID=Io/2=0.45U/RLI_D=I_o/2 = 0.45U/R_LID=Io/2=0.45U/RL
二极管所承受的最高反向电压仍为URM=2UU_{RM}=\sqrt{2}UURM=2U
在这里插入图片描述

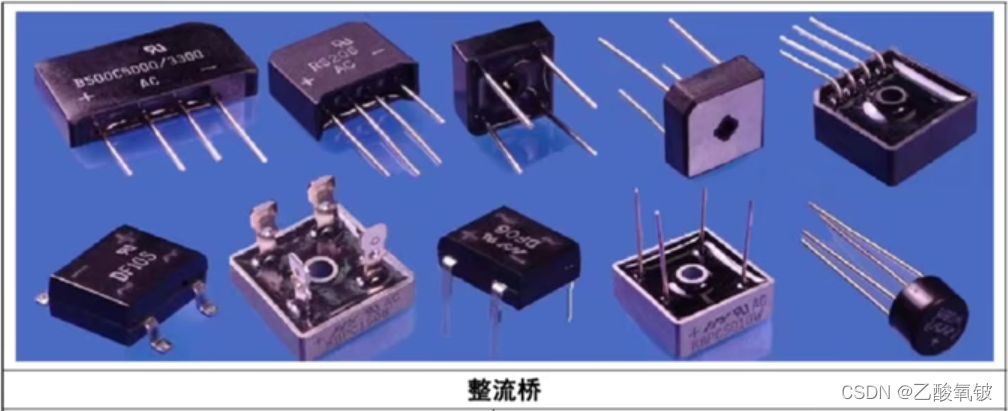

集成硅整流桥:
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

稳压管

        稳压管是一种用特殊工艺制造的面接触型硅二极管
在这里插入图片描述

稳压管的伏安特性

        稳压管工作在反向击穿区,UZU_ZUZ称为稳压值
在这里插入图片描述

参数

稳压值UZU_ZUZ

        稳压管在正常工作时管子两端的电压

稳定电流IZI_ZIZ

        能使稳压管正常工作的最小电流。
        I<IZI<I_ZI<IZ,时稳压效果较差。

额定功耗PZP_ZPZ

        稳压管允许的最大平均功率,有的给出最大稳定电流IZMI_{ZM}IZMPZ=IZMUZP_Z=I_{ZM}U_ZPZ=IZMUZ

动态电阻rzr_zrz

rzr_zrz指稳压管两端电压与电流的变化量之比,定义为:rz=ΔUZ/ΔIZr_z=ΔU_Z/ΔI_Zrz=ΔUZ/ΔIZ

电压温度系数αuα_uαu

αu=ΔU/ΔT×100α_u=ΔU/ΔT×100αu=ΔU/ΔT×100%
对硅稳压管,稳压值在4V以下的,αuα_uαu为负值,6V以上的,αuα_uαu为正值,稳压值在4V到6V之间,稳压值在4V到6V之间,αuα_uαu最小,αuα_uαu一般不超过0.1%/℃
在这里插入图片描述
在这里插入图片描述
