zedboard--zynq使用自带外设IP让ARM PS访问FPGA（八） 转载

文章来源 http://blog.chinaaet.com/detail/34609

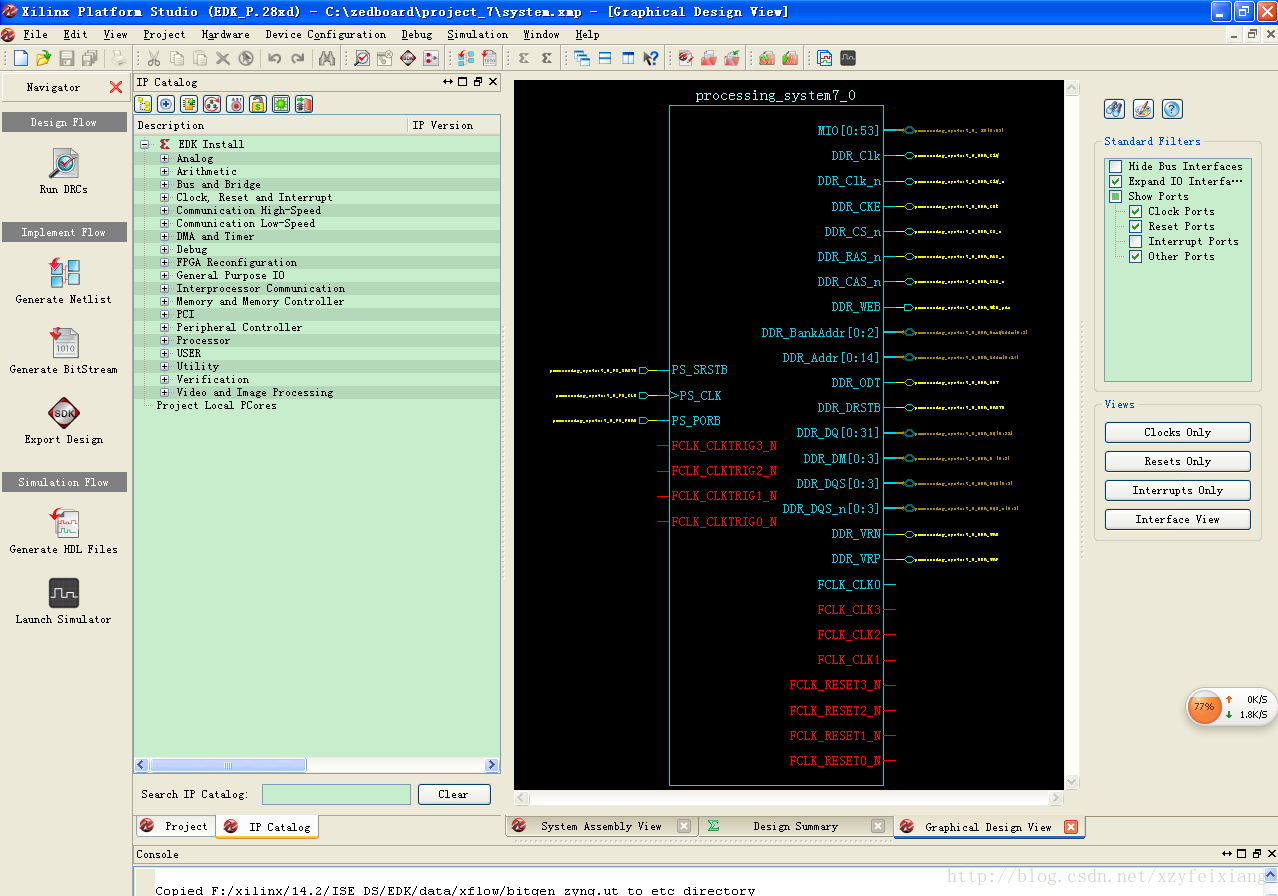

熟悉了xps的操作，IP添加，总线连接设置，图形化方法检查（open graphical design view），检查总线及端口连接。

在file下面的图标中，打开导出到SDK并启动，完成程序编写。









参考超群天晴的博客http://www.cnblogs.com/surpassal/，使用XPS为PS 处理系统 添加额外的IP。从IP Catalog 标签添加GPIO，并与ZedBoard板子上的8个LED灯相连。当系统建立完后，产生bitstream，并对外设进行测试。以后还有一个很重要的自定义用户Ipcore设计，下个实验来做下这个（一开始以简单的led和sw为例）。这个实验就使用呢自带外设IP。

使用的平台是XPS 14.2+SDK 14.2

一 硬件配置

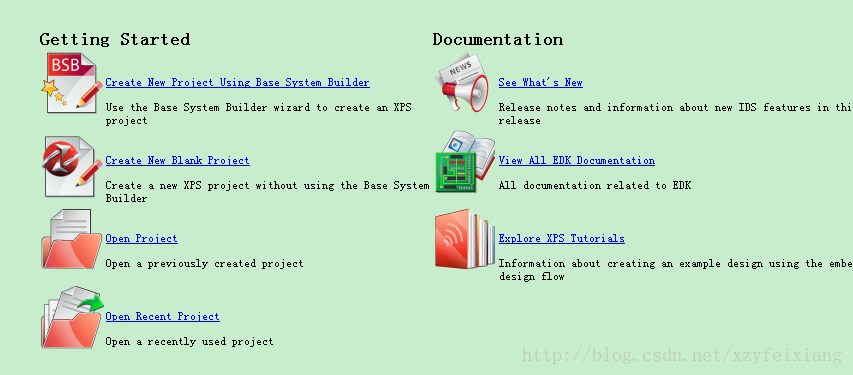

1、启动xps创建工程Create New Project Using BaseSystem Builder

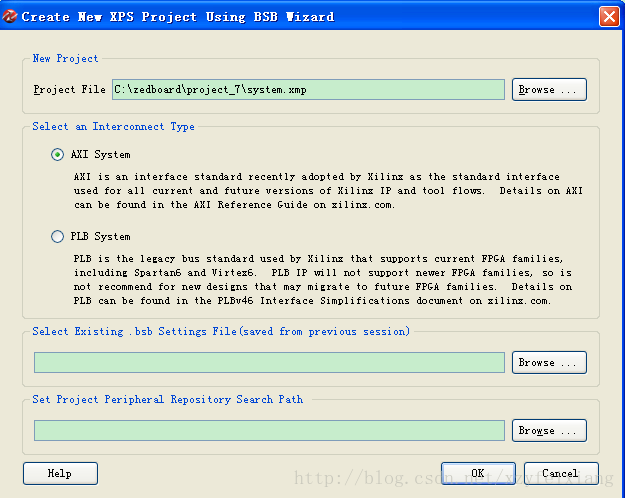

创建工程。因为PS系统和FPGA连接是采用AXI接口，因而选择内部互联类型(Interconnect Type) 为AXI。

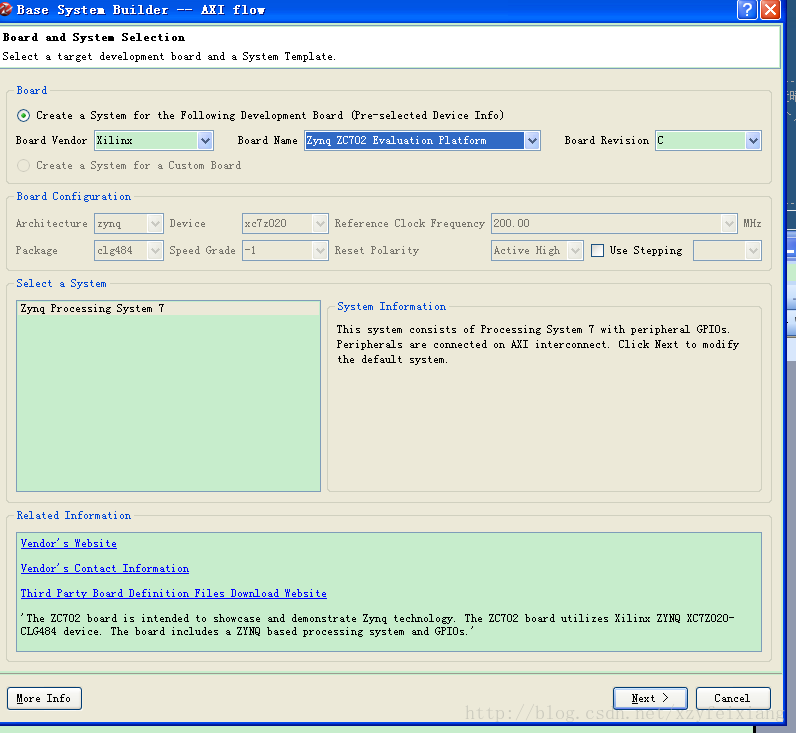

选择设计平台为ZynqZC702

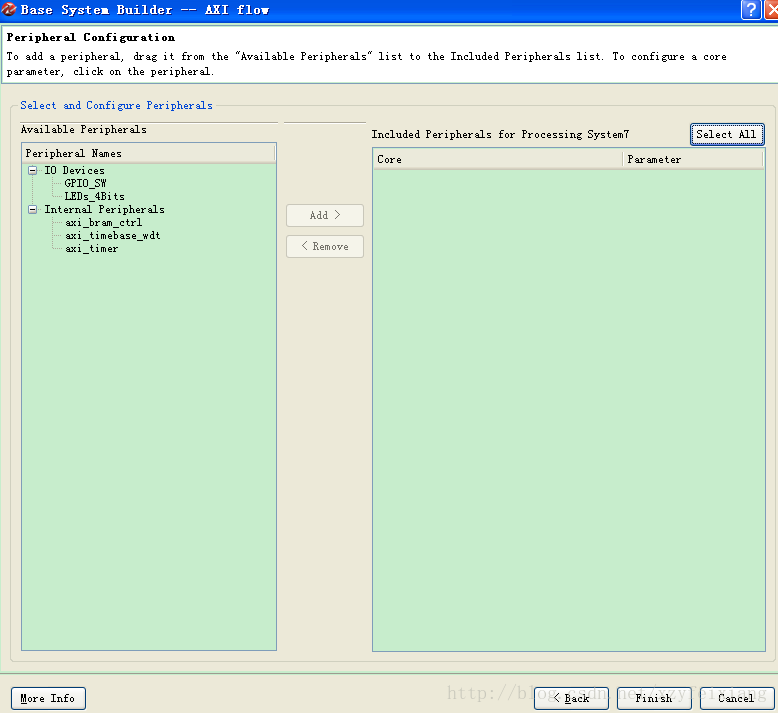

到外设配置界面，系统会默认有GPIO_SW和 LEDs_4bits 这两个外设，我们不需要，remove

2、添加AXI GPIO外设

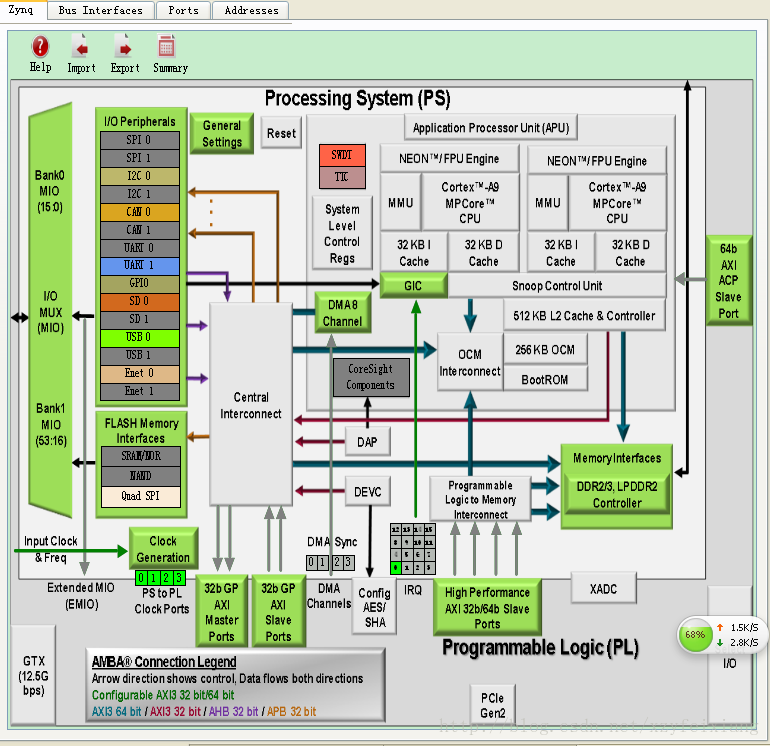

进入主界面

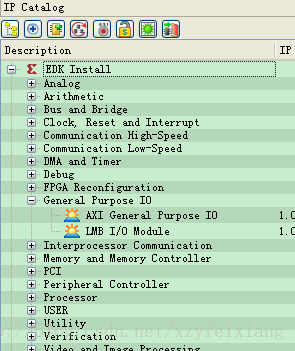

工程建立后，在IPCatalog中，找到GeneralPurpose IO，找到 AXI GPIO，双击添加到系统中。

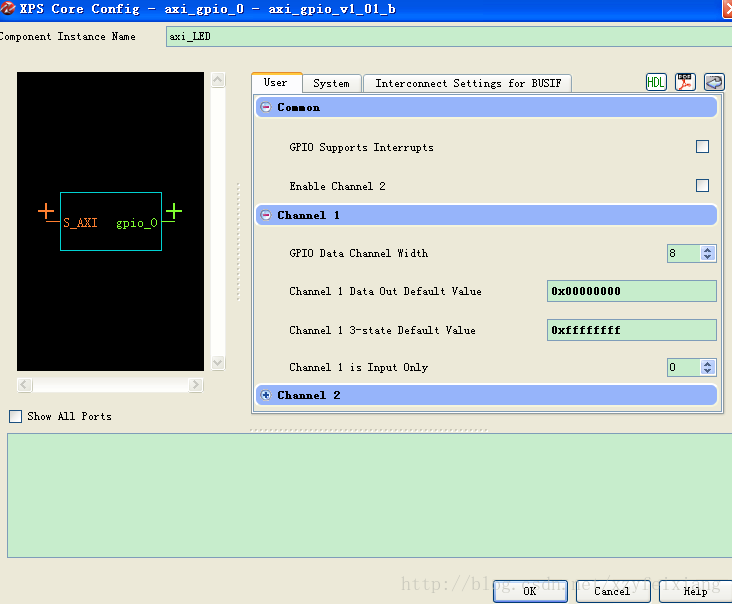

修改元件实例化名称为axi_LED，这个名称就是将要实例化连接到PS的元件。将长度改为8，其他默认。

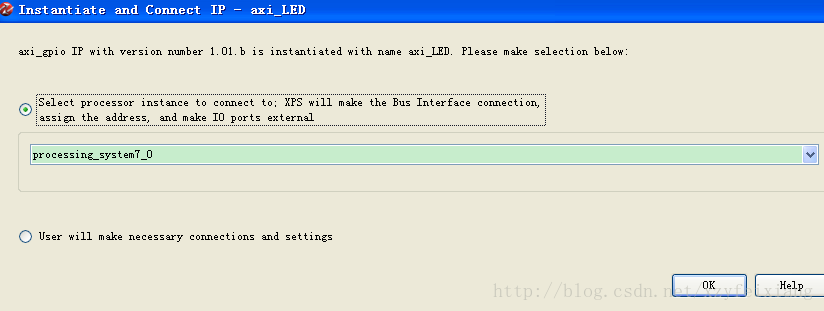

Ok后出现

点击ok，

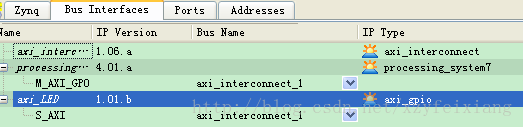

点开BusInterfaces标签，可以看到系统汇总现在有PS(这里是processing_systems7_0) 、添加的外设axi_LDs 和AXI内部互联总线axi_interconnet_1。可以看到对于 axi_interconnet_1来说，PS是AXI主设备，外设是AXI从设备。

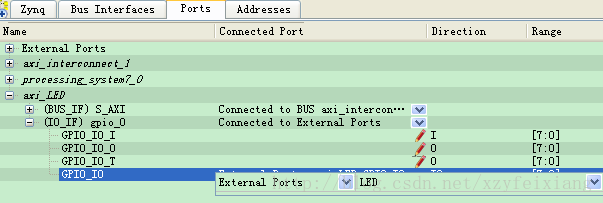

在Port标签，将IO_IF中的GPIO_IO设置为External Ports，将Port名称改为LED。LED就是顶层对外的引脚名称，注意这里和参考博客不同。按照参考博客中的不能成功。

0521注：此处名字试过了，改不了，所以ucf文件与此同名。



3、设定引脚约束

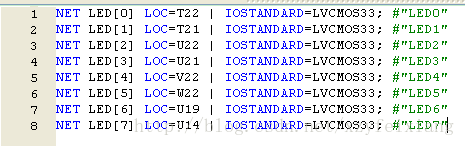

在project标签中，找到system.ucf约束文件，

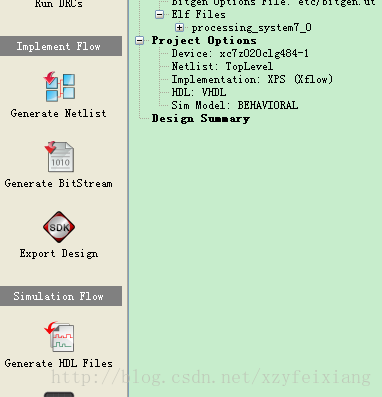

4、点击Generate BitStream，生成bitstream

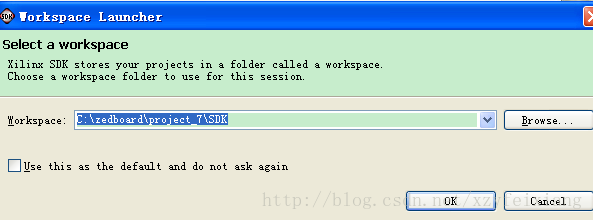

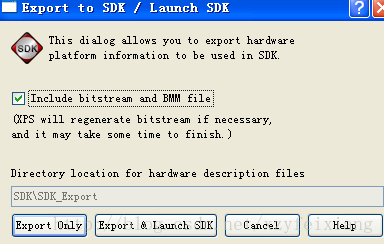

5、将硬件配置导入到SDK，启动SDK。这里需要将bitstream和BMM文件同时包括到SDK中。



二、创建软件程序

使用新建工程向导。注意，这里使用工程模板为Memory Tests。

新建工程后，会有几个存储空间测试的文件，我们不需要，删掉。



修改main文件，内容如下

//@超群天晴 http://www.cnblogs.com/surpassal/   #include <stdio.h>

 #include "xparameters.h"

 #include "xil_types.h"

 #include "xstatus.h"

 #include "xil_testmem.h"

 #include "xgpio.h"

 #include "platform.h"

  void print(char *ptr);

 int main()

 {

     static XGpio LED_Ptr;//定义GPIO指针

     int XStatus;//函数返回状态

     init_platform();

     print("ZedBoard project_7: PS_AXI_LED\n\r");

     print("xzy 2013年09月18日18:12:31\n\r");

 注意下面一定要改名字哦，以前XPAR_AXI_LDS_DEVICE_ID

     XStatus = XGpio_Initialize(&LED_Ptr,XPAR_AXI_LED_DEVICE_ID);

     if(XST_SUCCESS != XStatus)

         print("GPIO INIT FAILED\n\r");

    XGpio_SetDataDirection(&LED_Ptr, 1,0x00);//通道1；设置方向 0 输出 1输入

     XGpio_DiscreteWrite(&LED_Ptr, 1,0xaa);

     cleanup_platform();

 }

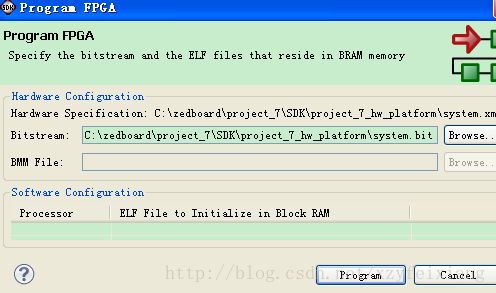

在下载软件程序前，需要将bitstream文件烧如FPGA，对FPGA进行配置。在工具栏中Xilinx tools->Program FPGA，也可以使用XPS中的Device Configuration->Download Bitstream等其他配置FPGA的方式。

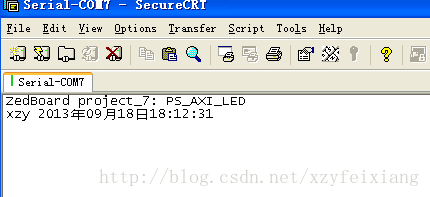

配置完FPGA后，下载软件程序，可以看到超级终端显示调试信息：

注明：helloworld工程也是可以的，不一定非要是memory test工程。
