0 前言

你应该知道8086CPU的物理地址形成方式及其原理，才能完成本文的学习。

1 内存的分段

对于内存，人们人为地将其划分为一段一段的，比如代码段和数据段等，特别注意，这是人为划分的结果，方面人类使用，在物理器件上并不是真正的断开了。

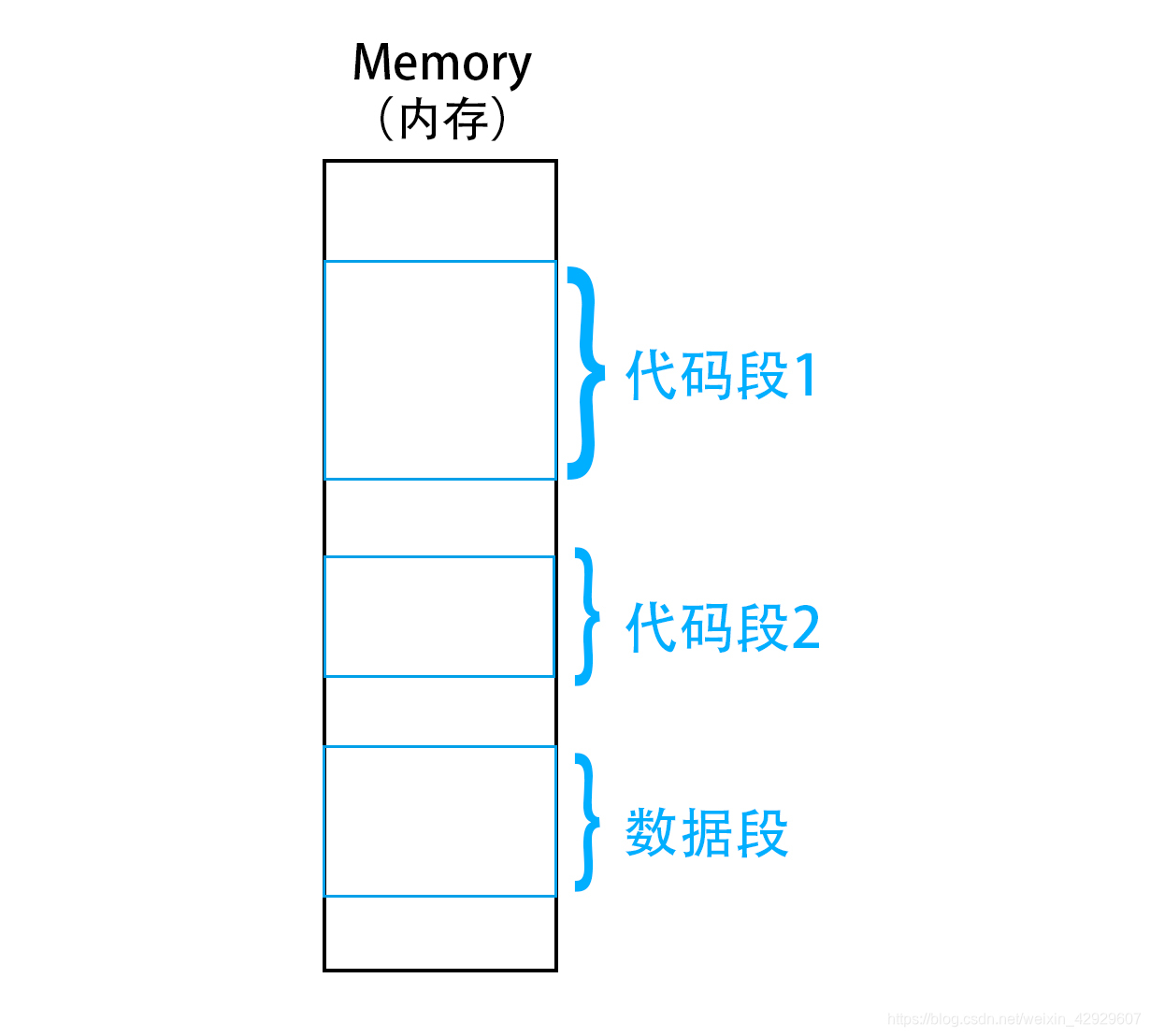

内存的分段就好比这样，人们

• 把代码放在代码段
• 把数据放在数据段

再强调一次，这是帮助人们和汇编语言编译器区分，并不是真的把内存切开，这是虚拟的分段。

1.1 代码段

现在，我们以代码段为例，来学习一些知识。

先给出以下这样一部分汇编指令

mov ax,0000h	// 占3个字节
add ax,0123h	// 占3个字节
mov bx,ax		// 占2个字节
jmp bx			// 占2个字节

我们将这样几行代码，称为一个代码段，假设我们使用内存地址123B0H ~ 123B9H来存储它。

对于地址123B0H，我们称之为该代码段的起始地址，它必须是16的整倍数，它对应的段地址是123BH。

该代码段的长度为10个字节。

我们先介绍这些，请继续往下看。

2 CS:IP

CS：Code Segment（代码段寄存器）
IP：Instruction Pointer（指令指针寄存器）

这两个寄存器都是16位的，由CS提供段地址，这个段地址对应上一小节的123BH，由IP提供偏移地址。

CS:IP的意义是，将两个16位的地址，在CPU内部合成为20位地址，并输出到外部，CS:IP合成的地址是对于内存地址的，比如上一小节的123B0H，其公式是合成地址 = CS*16 + IP，比如123B0H = 123BH*16 + 0H

CS:IP所指向的内存地址，代表这个内存地址所存储的二进制信息是指令，然后会进入CPU执行该指令。

3 代码段与CS:IP的联系

这里给出了CS:IP、内存地址、代码段和汇编指令之间的对应关系，建立起了CPU和内存之间的联系。

本文并不讲解CS:IP的原理，是帮助你加深理解内存和CPU操作之间的关系。

这里重点强调：

• 先确定CS：CS寄存器存储的是段地址，左移一位后（乘16），对应的是代码段的基础地址
• 再确定IP：IP寄存器存储的是段内偏移地址，偏移地址是在基础地址的基础上，进行偏移，以便于执行代码段中的各个指令。

需要注意的是，代码段，以及其他段，最大的段长等于IP的最大值，这里是16位，也就是一个段最大2^16B = 64KB。

4 段地址和偏移地址的本质

段地址有两重含义：

1. 段寄存器（例如CS）储存的地址：例如123BH
2. 某一内存段（例如代码段）的起始地址：例如123B0H

偏移地址，更本质的说法是段内偏移地址，这里的段内含义的某一代码段内，例如上述实例

• 偏移0H，执行mov ax,0000h
• 偏移3H，执行add ax,0123h
• 偏移6H，执行mov bx,ax
• 偏移8H，执行jmp bx

5 镜像迁移——掌握其他类型

对于类似的操作及其对应关系，模式都一样！，就好比

• 国家之下有省
• 省之下有市
• 市之下有县

整体来看，同一层级的管理模式整体来说，是一样的。

这里我需要说明，寄存器的能力是一样的，就是暂存数据，只不过其分工不同，做的事情不同，但是因为其能力一样，因此只需要掌握一种模式，就可以进行快速复制。

我们需要做的是，学好一个内容，然后使用镜像迁移的能力，复制成功的模式，这样你就快速学会各种汇编操作。

你会发现，以下内容，你能够快速掌握！

这里我直接引用了一个表格，请读者按照CS:IP的模式，自行完成学习，这里有一个可替换段地址，请自行查阅资料，这也是必备的能力。
