本文主要目的是记录一下S3C2440扩展SDRAM的一些知识，方便以后查阅。
通过查阅手册我们知道，2440有8个可以用来扩展内存的BANK，其中第6和第7还可用来扩展SDRAM
下面我们来看一下2440扩展SDRAM需要设置哪些寄存器。
一、BWSCON寄存器

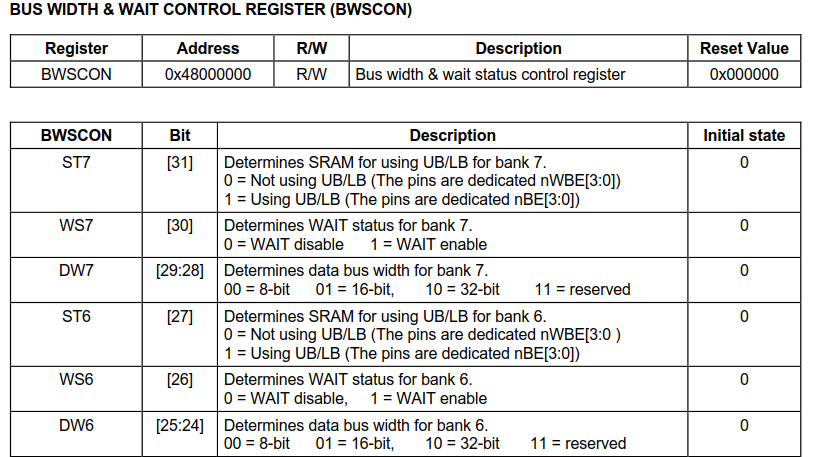

该寄存器我们只需要设置和SDRAM有关的bank7和bank6，我的开发板的SDRAM是连接到bank6的，我们需要配置bank6相关位，不过一般我们bank6和bank7都设置为一样（我记得两者好像是有共用什么来着，不记得了，需要查手册再去看才能想起），ST6位里的UB/LB一般是用于SRAM的，我用的是SDRAM，配置为0；WS6配置为disable,因为我的开发板扩展了两片16位的SDRAM，相当于一片32位的SDRAM，DW6选择32bit。bank7配置和bank6一样，所以我们配置BWSCON = 0X22000000;
二、BANKCON6、BANKCON7

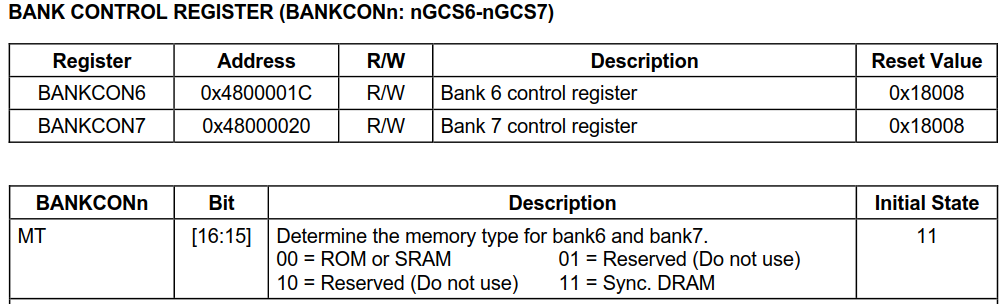

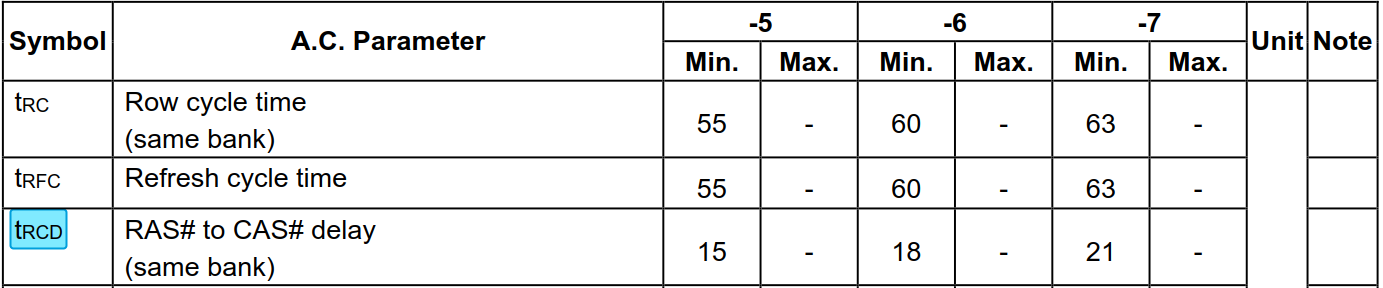

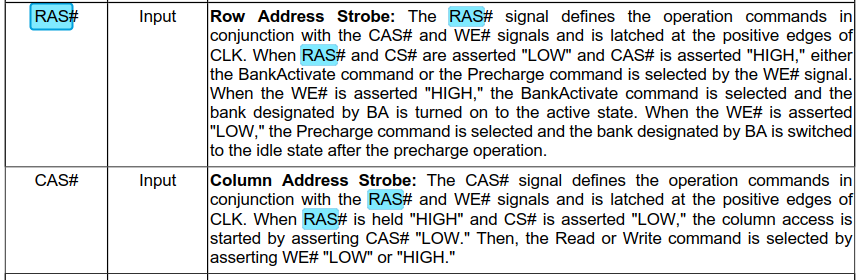

对于MT，因为我们用的是SDRAM，所以配置为11；配置为SDRAM模式后，还需要配置Trcd和SCAN,Trcd是RAS（行地址发出时间）到CAS（列地址发出时间）的时间间隔，我们可以直接在我们的SDRAM芯片手册里查找一下Trcd,结果如下图
因为我的板子上的SDRAM是-6G的，所以最小为18ns,因为2440内存控制器的时钟为HCLK，我配置为100M，所以Trcd配置为00（2 clocks），至于列地址数，我们可以查看我们的SDRAM芯片的手册得到以下结果，所以SCAN配置为9个列地址，即把BANKCON6、BANKCON7配置为0X00018001。
三、REFRESH寄存器

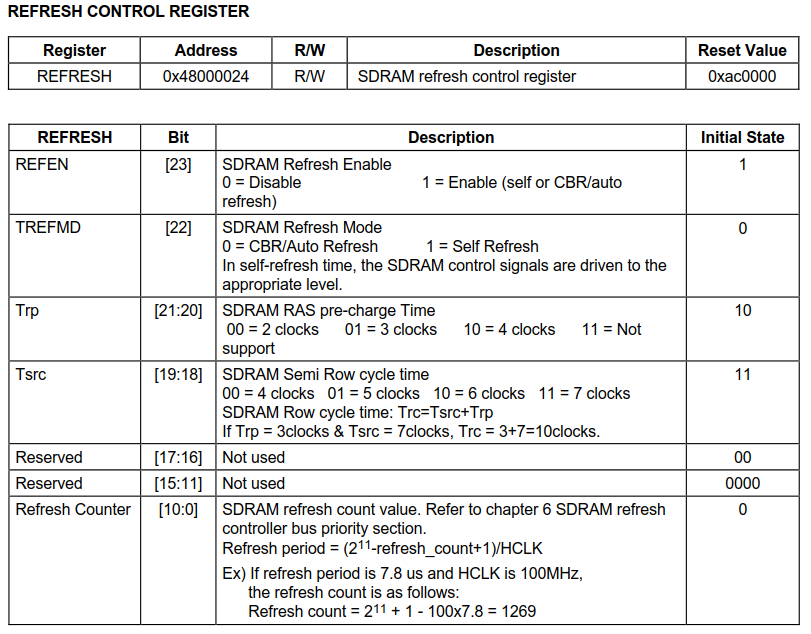

因为SDRAM需要不断地刷新才能保存住里面的数据，所以REFEN必须使能；TREFMD配置为自动模式；Trp直接在我们的SDRAM芯片手册里查找得知-6型号的芯片为18，所以配置为2个clocks，Tsrc在芯片手册里找不到，但我们可以查找Trc，-6型号的Trc为60ns，所以Tsrc等于60-18等于42，我们配置为5个clocks；配置Refresh Counter需要在SDRAM手册里查找Refresh period，我的芯片是64ms/8k,根据公式算出Refresh count等于1269，所以REFRESH配置为0X8404F5。
四、BANKSIZE寄存器

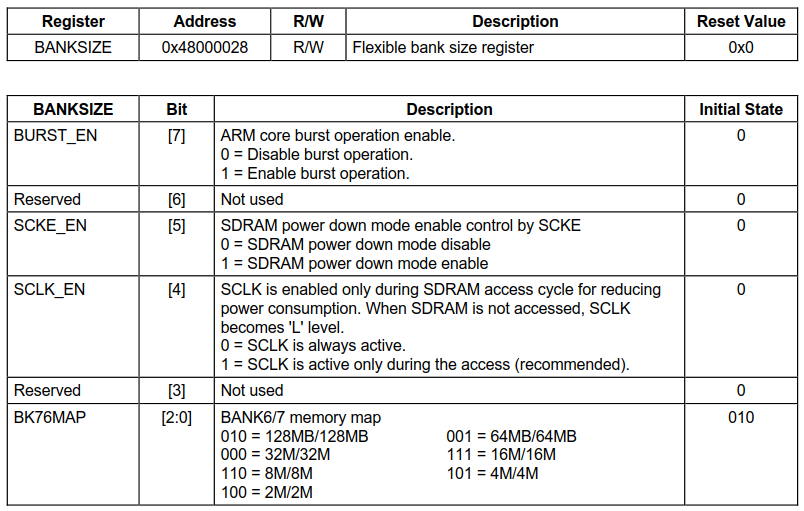

我们使能突发访问（可一次连续访问多个字节）和休眠模式，所以bit5和7都配置为1，bit4采用推荐值1，因为我们相当于扩展了一片64M的SDRAM，所以BK76MAP配置为64MB，所以BANKSIZE配置为0XB1。
五、MRSRB6、MRSRB7

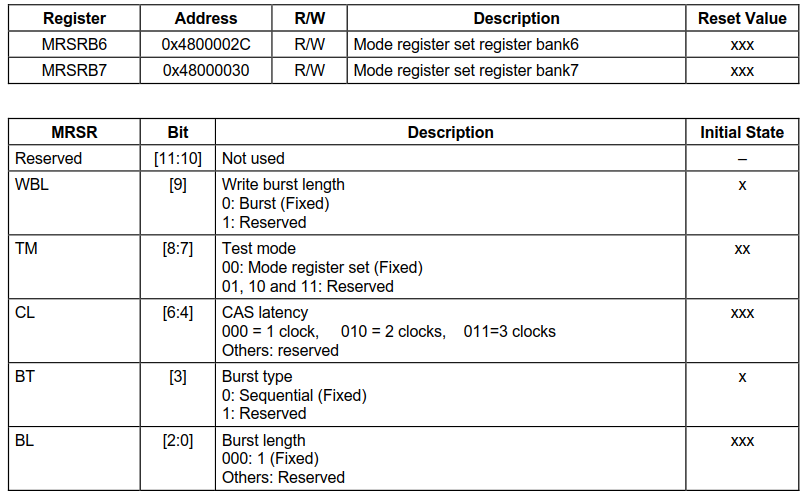

这个寄存器只有CL是可设置的，其他都为Fixed,因为SDRAM这种内存芯片其实性能不是很好，我们在发送完地址后，一般需要等待2或3个时钟周期才有数据返回，CL正是设置这一点的，我们的SDRAM芯片可配置为2或者3，我们配置为2，所以MRSRB6和MRSRB7配置为0X20。
