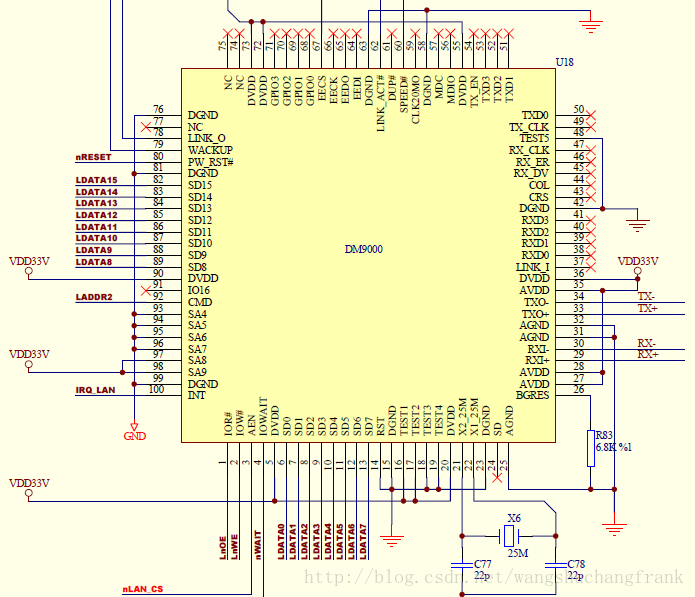

前面有文章分析了网卡也是属于类内存总线的设备，类内存总线的设备有地址总线和数据总线，先来看下DM9000的管脚：
从上面可以看出DM9000的地址总线就一根，它不像CS8900那样地址总线和数据总线都齐全。而这里只有一根地址线(CMD)，16跟数据线，所以可以确定位宽为16位，而地址线为什么只有一根，这是DM9000决定的，看手册可以知道CPU总线只访问它的两个地址，CMD管脚为0时，数据线送的是DM9000的寄存器地址，CMD管脚为1时，数据线上送的是16位的寄存器数据，所以对DM9000的操作至少需要两步：先写地址，再写（读）数据。他不像其他类内存总线那样直接把数据写到地址传输一次就可以了，而他要传输两次，因为他的总线地址就退化成了类似于NAND的ALE信号，就是地址和数据的区分信号了，而不是DM9000里面操作的寄存器地址。
上面的片选信号为：nLAN_CS，链接到S3C2440的CS4，对应BANK4,所以基地址为0X20000000,网上很多人讨论为什么有的开发板基地址设置为0X20000300，这个是没有任何作用的，之前分析了，DM9000对于CPU的地址线只认识一根线，只要这根线对应的CPU传送的地址的对应位匹配就可以了，上面接到LADDR2，也就是说：
传寄存器地址的时候操作的总线地址满足：
以基地址起头(0x20000000)，偏移基地址LADDR2为0(低四位:0000)，也就是写的时候总线地址为：0x20000000
传寄存器数据的时候操作的总线地址满足：
以基地址起头，偏移基地址LADDR2为1 (低四位:0100)，也就是写的时候总线地址为：0x20000004
所以首先满足总线地址在BANK4里面（这样CS4才能自动选中），其次满足最后四位为0（传送寄存器地址）或4（传送数据）就可以了，满足这两个条件地址随便设。
所以上面0x20000300这个多出的300H没任何意义，他满足上面条件，你设置为0x20000400，0x20000320，0x23456780这些地址都没任何影响。
上面分析知道了基地址，位宽，再简要说下中断引脚：
这里的IRQ_LAN接的是S3C2440的ENT7，用的外部中断7，这个中断用于接收数据时触发的，中断服务函数处理接收数据，向协议层上报接收数据。这个中断号要和驱动里面的对应起来。
DM9000移植的要点：
1 基地址（看CS接口）
2 CPU的寄存器设置：位宽，时序等设置
3 设置中断号（看中断接口）
原文链接：https://blog.csdn.net/wangshuchangfrank/article/details/22588179?utm_source=blogxgwz7
上面的内容是转载的，下面补充本人理解的：
基地址的设置并不一定要0x2000 0000，只要满足在一定范围内，让片选使能；然后LADDR2为0则表示data线上传输的是地址，LADDR2为1表示data线上传输的是数据
主控芯片上面发出的地址，只不过决定了DM9000是否被片选，且ADDR2决定了是传输地址还是数据，仅此而已，而访问DM9000上某个寄存器所需的地址，是在数据线上传输的！！！！！！
在DM9000的厂家驱动程序里面，我们可以看到
outb(DM9KS_VID_L, iobase); /* DM9000C的索引寄存器(cmd引脚为0) */ 这里其实就是写 DM9KS_VID_L (0x28)这个值给DM9000,告诉他是地址（通过把ADDR2拉低的方式）id_val = inb(iobase + 4); /* 读DM9000C的数据寄存器(cmd引脚为1) */ 这里就是读取数据了(iobase + 4 表示传输的是数据)，读出来到 id_val 这在第二个视频第二分钟的时候有讲到outb(DM9KS_VID_H, iobase);id_val |= inb(iobase + 4) << 8;outb(DM9KS_PID_L, iobase);id_val |= inb(iobase + 4) << 16;outb(DM9KS_PID_H, iobase);id_val |= inb(iobase + 4) << 24;读DM9000上的寄存器的步骤如下：
把要读取的寄存器地址写到“索引寄存器”里面，然后再读数据寄存器。（怎么分辨操作的是索引寄存器还是数据寄存器呢？通过ADDR2的状态来决定）
CMD引脚一般都是接到主控的ADDR2引脚，包括DM9000的厂家程序也是默认如此，所以我们才不用改，如果我们不是把CMD接到ADDR2，而是ADDR1，那 iobase +4 就得改成 iobase + 2 了，但一般没有硬件工程师这么干，而是参照芯片厂家给出的参考电路图去设计的，所以大多数的开发板也都把主控的ADDR2接到DM9000的CMD引脚。
