数据链路层: HDLC

一. 协议机

发送方和接收方. 同时有限状态机把协议形式化为一个四元组 (S,M,I,T), 其中你S表示进程和信道可能进入的集合, M 表示数据帧的状态, I 表示进程的初始状态, T 表示两两状态之间的转化. 每个系统状态可以分为发送状态, 接受状态和信道状态. 把状态用一个点进行表示, 把装换用一条线来表示

二. HDLC(高层数据链路控制)

面向比特流的同步通信协议, 其中真的编号用三个比特来表示

非平衡配置

分为点对点和点对多的两种, 由一个主站和一个或多个从站组成, 主站发出的帧叫做命令, 从站发出的帧叫做响应.

平衡配置

两个站都是符合站, 同时具有主站和从站功能.

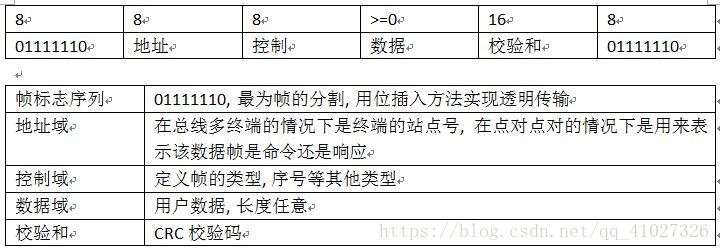

1. HDLC帧格式

这里写图片描述
HDLC 有三种类型, 不同的类型其控制域的定义不同

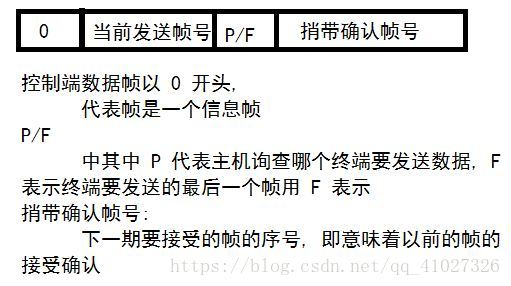

1. 信息帧

这里写图片描述

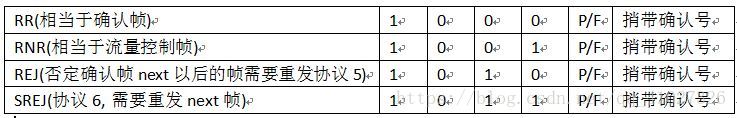

2. 监控帧

在控制字段的高两位是 10. 有四种类型
这里写图片描述

3. 无序号帧

用于建立连接呼叫, 断开等等方面
