FreeRTOS信号量---二值信号量

信号量可以用来进行资源管理和任务同步，FreeRTOS中信号量又分为二值信号量、计算型信号量、互斥信号量和递归互斥信号量。

0x01 二值信号量

二值信号量其实就是一个只有一个队列项的队列，这个特殊的队列要么是满的，要么是空的，任务和中断不用在乎队列中存的是什么消息，只需要知道这个队列是满的还是空的，可以利用这个机制完成任务与中断之间的同步。

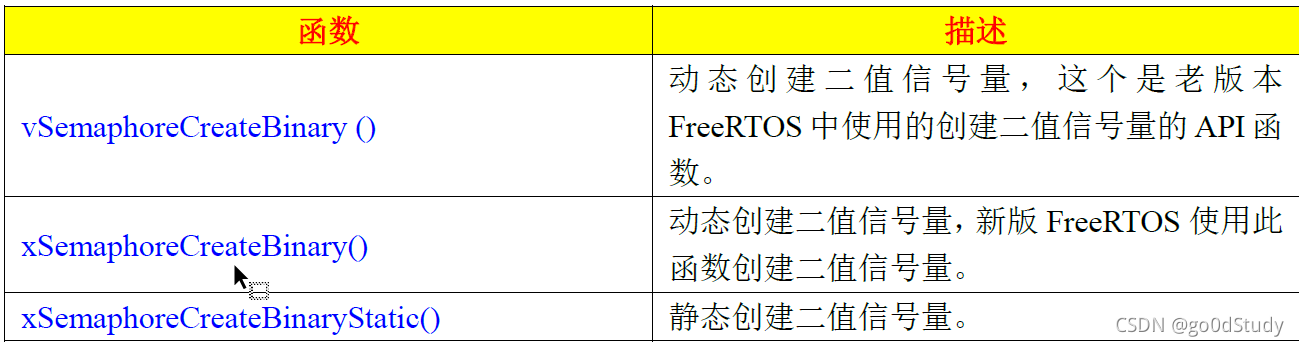

1. 创建二值信号量

在这里插入图片描述
vSemaphoreCreateBinary

vSemaphoreCreateBinary( SemaphoreHandle_t xSemaphore )

xSemaphore ：保存创建成功的二值信号量
此函数是老版本FreeRTOS创建二值信号量函数，新版本已经不再使用。

xSemaphoreCreateBinary：

SemaphoreHandle_t xSemaphoreCreateBinary( void )

此函数是新版本FreeRTOS中统一使用此函数来创建二值信号量，使用此函数创建二值信号量的话，信号量所需要的内存是有FreeRTOS的内存管理部分动态分配的，此函数创建好的二值信号量默认是空的，也就是说创建好的二值信号量使用函数xSemaphoreTask是获取不到的。

xSemaphoreCreateBinaryStatic

SemaphoreHandle_t xSemaphoreCreateBinaryStatic( StaticSemaphore_t *pxSemaphoreBuffer )

pxSemaphoreBuffer ：保存信号量结构体
此函数创建二值信号量所需要的内存需要由用户分配

2. 释放信号量

在这里插入图片描述

xSemaphoreGive

xSemaphoreGive( SemaphoreHandle_t xSemaphore )

xSemaphore：要释放的信号量句柄
此函数用于释放二值信号量、计数型信号量或互斥信号量

xSemaphoreGiveFromISR

 xSemaphoreGiveFromISR(SemaphoreHandle_t xSemaphore,BaseType_t *pxHigherPriorityTaskWoken)

xSemaphore：要释放的信号量句柄
BaseType_t *pxHigherPriorityTaskWoken：标记退出此函数以后是否进行任务切换，此值为pdTRUE的时候在退出中断之前一定要进行一次任务切换

此函数只能用来释放二值信号量和计数型信号量

3. 获取信号量

在这里插入图片描述
xSemaphoreTake

xSemaphoreTake(*                   SemaphoreHandle_t xSemaphore,*                   TickType_t xBlockTime*               )

SemaphoreHandle_t xSemaphore：要获取信号量的句柄
TickType_t xBlockTime：阻塞时间
此函数用于获取二值信号量、计数型信号量或互斥信号量

xSemaphoreTakeFromISR

 xSemaphoreTakeFromISR(SemaphoreHandle_t xSemaphore,BaseType_t *pxHigherPriorityTaskWoken)

SemaphoreHandle_t xSemaphore：要获取信号量的句柄
BaseType_t *pxHigherPriorityTaskWoken：标记退出此函数以后是否进行任务切换，等于pdTURE一定进行任务切换

4. 验证

设计一个通过串口发送指定的指令来控制开发版上的LED1和BEEP开关的实验。指令如下：
LED1ON：打开LED1
LED1OFF：关闭LED1
BEEFON：打开BEEF
BEEFOFF：关闭BEEF
设计三个任务，功能如下：
start_task：用来创建其他2个任务
task1_task：控制LED0闪烁，提示系统正在运行
DataProcess_task：指令处理任务，根据接收到的指令来控制不同的外设
实验中还创建一个二值信号量BinarySemaphore用于完成串口中断和任务DataProcess_task之间的同步。

DataProcess_task函数

void DataProcess_task(void *pvParameters)
{u8 len = 0;u8 CommandValue = COMMANDERR;BaseType_t err = pdFALSE;u8 *CommandStr;POINT_COLOR = BLUE;while(1){if(BinarySemaphore!=NULL){err=xSemaphoreTake(BinarySemaphore,portMAX_DELAY);	//获取信号量if(err==pdTRUE)										//获取信号量成功{len=USART_RX_STA&0x3fff;						//得到此次接收到的数据长度CommandStr=mymalloc(SRAMIN,len+1);				//申请内存sprintf((char*)CommandStr,"%s",USART_RX_BUF);CommandStr[len]='\0';							//加上字符串结尾符号LowerToCap(CommandStr,len);						//将字符串转换为大写		CommandValue=CommandProcess(CommandStr);		//命令解析if(CommandValue!=COMMANDERR){LCD_Fill(10,90,210,110,WHITE);				//清除显示区域LCD_ShowString(10,90,200,16,16,CommandStr);	//在LCD上显示命令printf("命令为:%s\r\n",CommandStr);switch(CommandValue)						//处理命令{case LED1ON: LED1=0;break;case LED1OFF:LED1=1;break;case BEEPON:BEEP=0;break;case BEEPOFF:BEEP=1;break;}}else{printf("无效的命令，请重新输入!!\r\n");}USART_RX_STA=0;memset(USART_RX_BUF,0,USART_REC_LEN);			//串口接收缓冲区清零myfree(SRAMIN,CommandStr);						//释放内存}}else if(err==pdFALSE){vTaskDelay(10);      //延时10ms，也就是10个时钟节拍	}}
}

DataProcess_task是用来申请获取信号量，如果申请到了，就往下执行，如果没事申请到，就会一直阻塞，申请到之后，对数据做处理，然后做出相应的回应。

串口1中断服务程序

//串口1中断服务程序
void USART1_IRQHandler(void)
{ u32 timeout=0;u32 maxDelay=0x1FFFF;BaseType_t xHigherPriorityTaskWoken;HAL_UART_IRQHandler(&UART1_Handler);	//调用HAL库中断处理公用函数timeout=0;while (HAL_UART_GetState(&UART1_Handler) != HAL_UART_STATE_READY)//等待就绪{timeout++;超时处理if(timeout>maxDelay) break;		}  timeout=0;while(HAL_UART_Receive_IT(&UART1_Handler, (u8 *)aRxBuffer, RXBUFFERSIZE) != HAL_OK)//一次处理完成之后，重新开启中断并设置RxXferCount为1{timeout++; //超时处理if(timeout>maxDelay) break;	}//释放二值信号量if((USART_RX_STA&0x8000)&&(BinarySemaphore!=NULL))//接收到数据，并且二值信号量有效{xSemaphoreGiveFromISR(BinarySemaphore,&xHigherPriorityTaskWoken);	//释放二值信号量portYIELD_FROM_ISR(xHigherPriorityTaskWoken);//如果需要的话进行一次任务切换}
}
