十、非规则组织分析及其数学模型——锯齿形斜纹组织

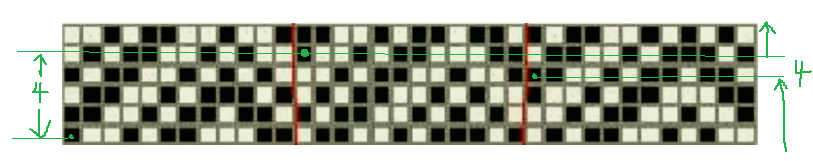

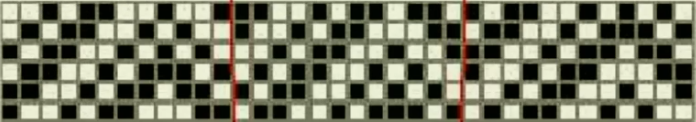

锯齿形斜纹组织图：

分析：

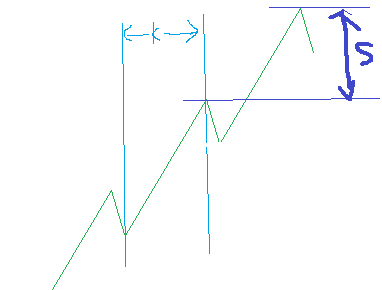

在这里插入图片描述
前半齿长度k，表示山谷到山峰的列数，也就是锯齿的宽度；
锯齿飞数s，表示山峰到山峰的行数，也就是锯齿的高度。

起始点相差4格，也就是第一部分整体向上移动4格即可得到第二部分，同样道理，第二部分向上移动4格即可得到第三部分在这里插入图片描述

一、求出N1和N2

在这里插入图片描述
其中W为以一个完整循环中的锯齿数；V为一个锯齿内的经纱根数。

锯齿形之所以有个上升的趋势，是因为下降的高度和上升的高度有一个差即S，也就是少下降了S根，故上升的山峰高度差为S。
核心代码如下：

    a=N1;b=s;while(a!=b)                      //当a==b时结束{if(a>b)                          //如果a>b，则a=a-b{a=a-b;}else                            //否则b>a，b=b-a{b=b-a;}}w=N1/a;v=(2*k-2)-s;N2=w*v;printf("w:%d\n",w);printf("v:%d\n",v);printf("N1:%d\n",N1);printf("N2:%d\n",N2);

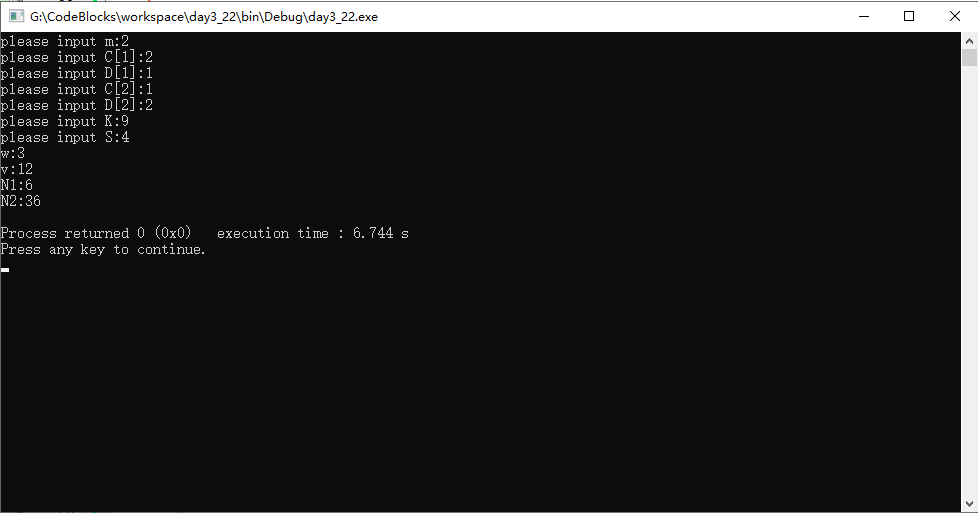

效果图如下：在这里插入图片描述

二、求F1第一段锯齿

可以把整体分为多个部分，每个锯齿的行为N1，列为V。即每一个锯齿都为N1×V的子矩阵，最终的组织矩阵就是多个子矩阵并列即可。
为了形成锯齿，K和S之间必须满足以下关系：在这里插入图片描述
1，对第1列元素赋值
，其中i=1,2,3…,N1；j=2,3,4…,K

2，对第2到k列进行赋值
在这里插入图片描述，其中i=2,3…,N1；j=2,3,4…,K

3，对第k+1列到V列进行赋值
Ⅰ转变飞数f，由正转为负：在这里插入图片描述
Ⅱ之后再进行赋值，i=1,2,3,…,N1；j=K+1，K+2，…，V；

核心代码如下：

/*
对第1列进行赋值
*/i=1;//先对第一列赋值，从第一列的第一行开始for(j=0;j<=m-1;j++){while(c[j]>0){x[N1-i+1][1]=1;//因为是分子，所有值都赋值为1c[j]--;i++;}while(d[j]>0){x[N1-i+1][1]=0;//因为是分母，所有值都赋值为0d[j]--;i++;}}/*
对第2列到第k列 进行赋值
*/for(j=2;j<=k;j++){for(i=1;i<=N1;i++){if((i+f)>N1) x[i][j] = x[i+f-N1][j-1];else x[i][j]=x[i+f][j-1];}}f=N1-f;//求kj列到N2列右半部分的飞数需要将负值转变为正数
/*
对第k+1列到V列 进行赋值
*/for(j=k+1;j<=v;j++){for(i=1;i<=N1;i++){if((i+f)>N1) x[i][j] = x[i+f-N1][j-1];else x[i][j]=x[i+f][j-1];}}

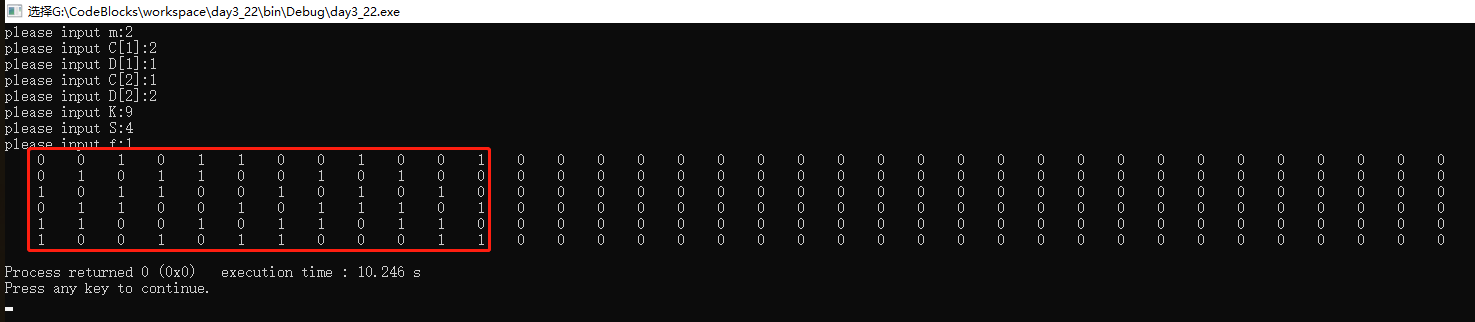

效果图如下：在这里插入图片描述

三、根据F1，求F2第二段锯齿以及剩余的锯齿的值

锯齿飞数s为正向上移动；s为负向下移动在这里插入图片描述
，其中i=1,2,…, N1；j=1,2,…,V

优化公式： 在这里插入图片描述，其中i=1,2,....,N1；j=1,2,...,v；k=1,2,...,w-1；

程序流程图如下：
在这里插入图片描述

四、最终优化代码如下：

#include <iostream>
#include<stdio.h>
using namespace std;int main()
{int i,j,N1,N2,m,w,v,k,s,a,b,f;int c[10],d[10],x[100][100]={0};printf("please input m:");scanf("%d",&m);for(i=0;i<m;i++){printf("please input C[%d]:",i+1);scanf("%d",&c[i]);printf("please input D[%d]:",i+1);scanf("%d",&d[i]);}printf("please input K:");scanf("%d",&k);printf("please input S:");scanf("%d",&s);printf("please input f:");scanf("%d",&f);N1=0;for(i=0;i<=m-1;i++){N1=N1+c[i]+d[i];}/*
求N1和s的最大公约数
*/a=N1;b=s;while(a!=b)                      {if(a>b)                         {a=a-b;}else                            {b=b-a;}}w=N1/a;v=(2*k-2)-s;N2=w*v;/*
对第1列进行赋值
*/i=1;//先对第一列赋值，从第一列的第一行开始for(j=0;j<=m-1;j++){while(c[j]>0){x[N1-i+1][1]=1;//因为是分子，所有值都赋值为1c[j]--;i++;}while(d[j]>0){x[N1-i+1][1]=0;//因为是分母，所有值都赋值为0d[j]--;i++;}}/*
对第2列到第k列 进行赋值
*/for(j=2;j<=k;j++){for(i=1;i<=N1;i++){if((i+f)>N1) x[i][j] = x[i+f-N1][j-1];else x[i][j]=x[i+f][j-1];}}f=N1-f;
/*
对第k+1列到V列 进行赋值
*/for(j=k+1;j<=v;j++){for(i=1;i<=N1;i++){if((i+f)>N1) x[i][j] = x[i+f-N1][j-1];else x[i][j]=x[i+f][j-1];}}for(k=1;k<=w-1;k++){for(j=1;j<=v;j++){for(i=1;i<=N1;i++){if(i+s>N1){x[i][k*v+j]=x[i+s-N1][(k-1)*v+j];}else x[i][k*v+j]=x[i+s][(k-1)*v+j];}}}/*
输出二维数组a[i][j]
*/for(i=1;i<=N1;i++){for(j=1;j<=N2;j++){printf("%5d",x[i][j]);}printf("\n");}getchar();return 0;
}
