窗口看门狗与独立看门狗最大的不同是中断，窗口看门狗拥有一个提前唤醒中断。也就是在快要产生复位的前一段时间（T[6:0]=0x40）来提醒需要进行喂狗，否则将复位。因此当窗口看门狗的计数器值减到0x40的时候，产生中断，在中断里向WWDG_CR重新写入计数器的值，即喂狗。
注意进入中断后，必须在不大于1个窗口看门狗计数周期的时间内重新写WWDG_CR，否则，看门狗将产生复位！

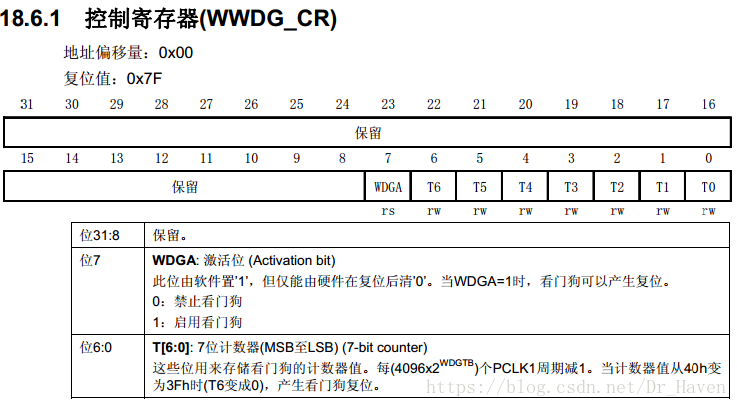

T[6:0]就是WWDG_CR的低七位，就是窗口看门狗的计数器。

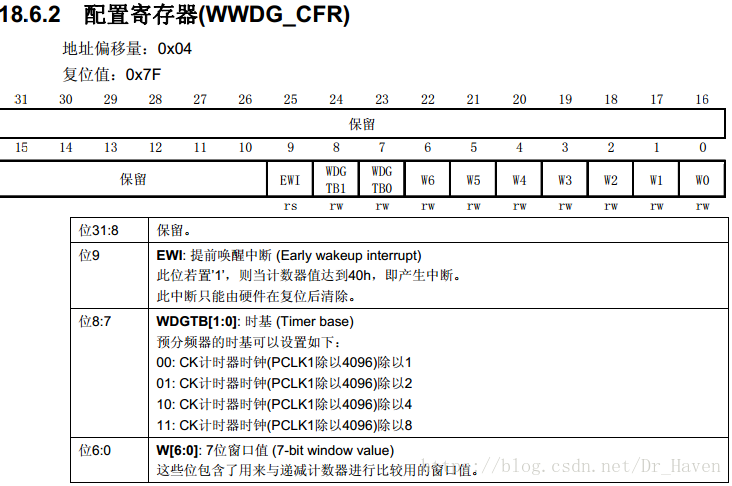

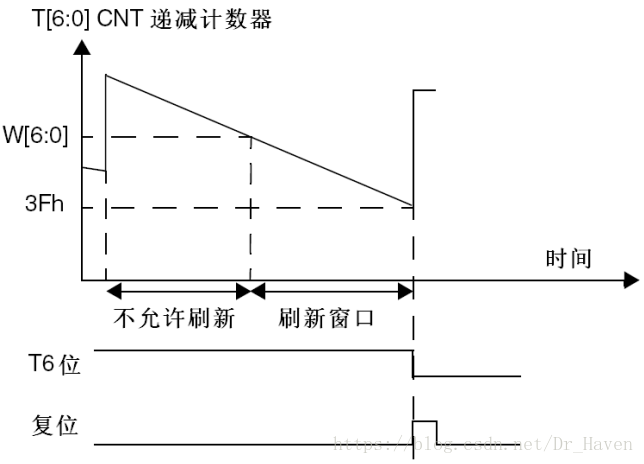

W[6:0]是WWDG->CFR的低七位，是窗口看门狗的上窗口，下窗口值是固定的0x40。
低于下窗口值会产生复位。要注意当窗口看门狗的计数器在上窗口值之外被刷新也会产生复位。

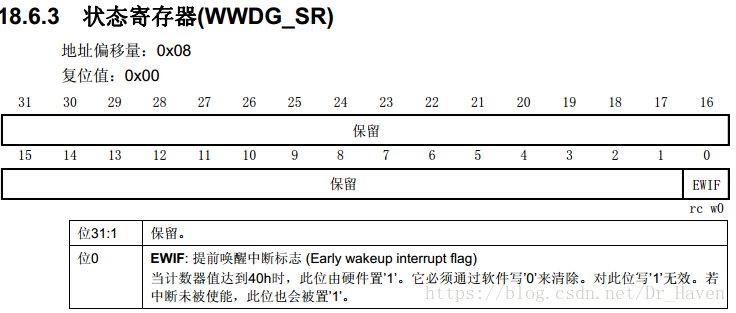

最后要注意的是状态寄存器WWDG_SR，需要通过软件置0。
窗口看门狗配置示例
/***********************************************************
* tr：计数器值
* wr：窗口值
* fprer：分频系数，仅最低2位有效

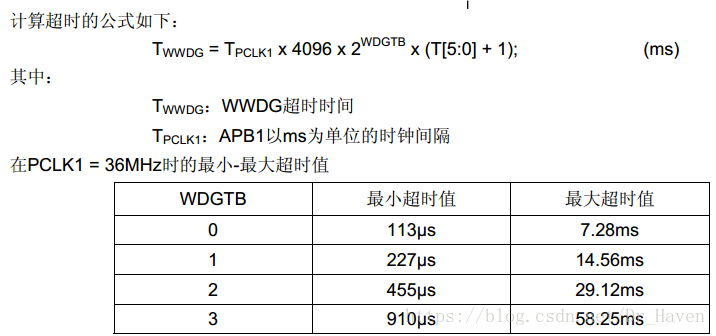

* Fwwdg = PCLK1/(4096 * 2^fprer)
***********************************************************/
void WWDG_Init(u8 tr,u8 wr,u32 fprer)
{ RCC_APB1PeriphClockCmd(RCC_APB1Periph_WWDG, ENABLE);WWDG_CNT = tr&WWDG_CNT;WWDG_SetPrescaler(fprer);WWDG_SetWindowValue(wr);WWDG_Enable(WWDG_CNT); WWDG_ClearFlag();WWDG_NVIC_Init();WWDG_EnableIT();
} void WWDG_NVIC_Init()
{NVIC_InitTypeDef NVIC_InitStructure;NVIC_InitStructure.NVIC_IRQChannel = WWDG_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);
}
喂狗相关中断和代码
void WWDG_Set_Counter(u8 cnt)
{WWDG_Enable(cnt);
}void WWDG_IRQHandler(void)
{WWDG_SetCounter(WWDG_CNT);WWDG_ClearFlag();
}
