Altium 原理图出现元件“Extra Pin…in Normal of part ”警告的解决方法

转载于： http://blog.csdn.net/idoming/article/details/45575627



使用Altium Designer的时候编译完后，只关注过错误没有关注过警告，现在认真排查一下有哪些警告。

正在进行的项目原理图编译完成后提示标题中的警告信息。经过在网上搜索，发现已经有人总结了问题所在。

原理是因为元器件库中的元器件的所有模式MODE不能和pcb中的引进匹配造成的，那什么又是MODE呢，

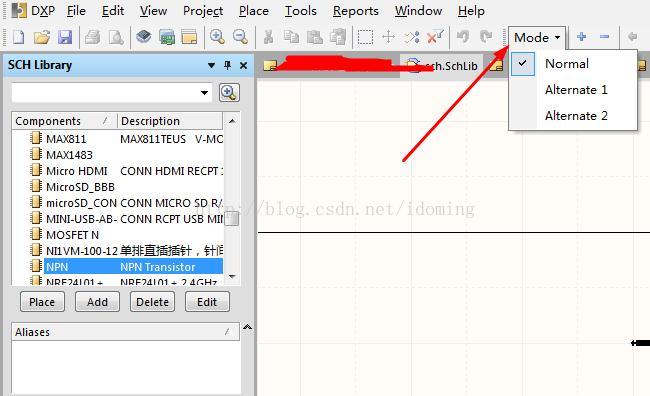

看下买的图便很清楚了，

















MODE可以理解为不同的视图模式吧。

然后赶紧打开原理图库中的有问题的元器件。双击打开属性对话框，看到了下面的



然后在这里

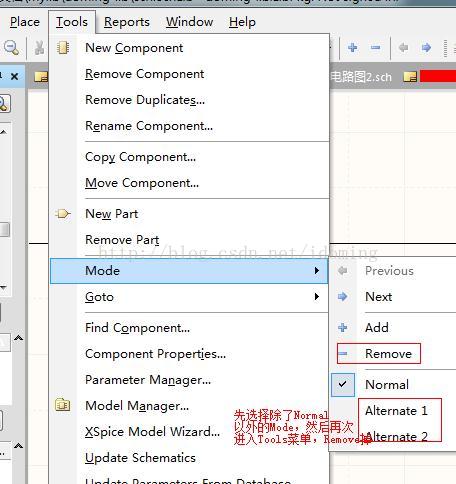

也能选择不同的视图，选择一下不同的视图就会发现，三种视图中的元器件引脚数量不同！分析就是问题所在，造成这个问题的原因，可能是新建元器件的时候，通常是从其他复制来的，只修改了Normal视图下面的元器件，而没有同时修改其他的MODE下面的，所有才会造成Warning。因为这个器件并不需要几个视图，就将其他视图删除吧，只留下Normal，应该就不会出错了。（或者把其他视图修改为何Normal的引脚一样）。那么怎么删除呢？如下图



按照上图的提示删除后，更新器件，再编译原理图工程，发现问题已经没有啦！
