8月25日,中国移动发布《2020年至2022年同步网设备集中采购_中标候选人公示》公告。

两家中标。同步网技术比较小众,但是同步网是5G承载网的重要一环,分享一下,供大家参考。

中标情况

标包1-时钟同步设备中标候选人依次排序为:

  • 第1中标候选人:浙江赛思电子科技有限公司,投标报价20299360.00元(不含税),22938276.80元(含税),中标份额70%;

  • 第2中标候选人为:华为技术有限公司,投标报价21998002.72元(不含税),24857743.07元(含税),中标份额30%;

标包2-超高精度时间同步设备中标候选人依次排序为:
  • 第1中标候选人:华为技术有限公司,投标报价20867959.68元(不含税),23580794.44元(含税),中标份额70%;

  • 第2中标候选人:浙江赛思电子科技有限公司,投标报价19699260.00元(不含税),22260163.80元(含税),中标份额30%。


从采购看,报价也非常接近:

  • 时钟同步设备约15万元/套

  • 超高精度时间同步设备约20万元/套

5G需要时间同步,此次采购的是同步网中的“同步源”设备,其中:

  • BITS是频率同步的同步源;

  • 时间同步服务器是1588v2的同步源;

详细情况如下文:

01

5G需要时间同步

时钟同步包括时间同步和频率同步两种方式。

5G NR(TDD)是时分复用系统,必须使用时间同步,才能避免基站间和UE间的干扰。

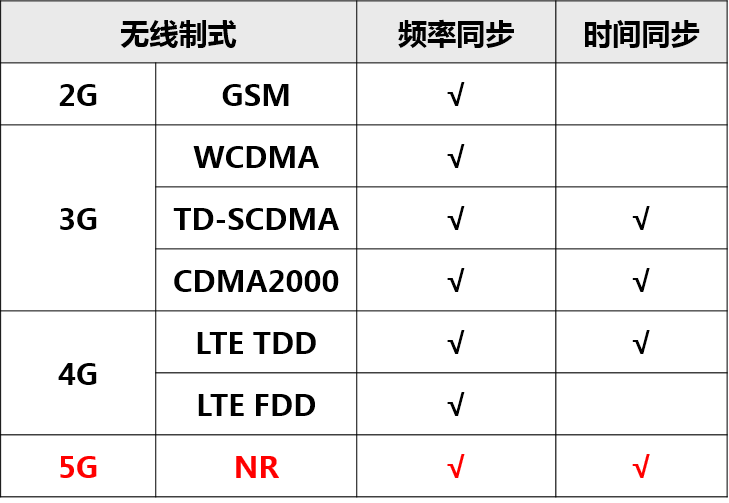

2G--5G各类无线制式对同步的需求如下表:


5G需要时间同步,时间同步信号如何获取呢?

02

什么是时间同步和频率同步

此次发标采购的,包括频率同步源设备,以及时间同步源设备。

时间同步又称时刻同步,是指绝对时间的同步。

频率同步指两个信号的变化频率相同或者保持固定的比例。

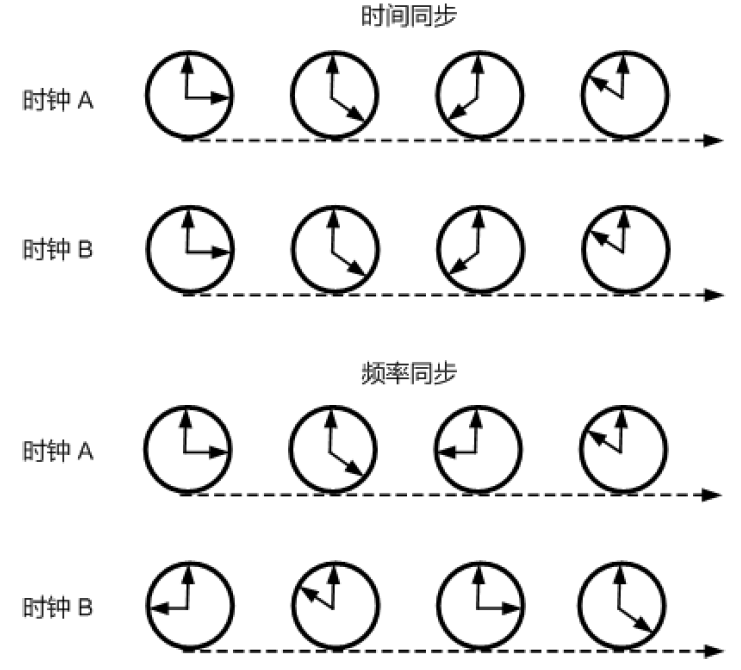

时间同步与频率同步的对比:

  • 时钟AB每时每刻的时间都保持一致,则这种状态称为时间同步。

  • 时钟AB的时间不一样,但保持一个恒定的差值(如2小时),则这种状态称为频率同步。

03

5G同步方案中1588v2需要超高精度时间服务器

常用的几种同步方案有:

  • GPS同步

  • 北斗同步

  • 1588v2同步

3.1 GPS同步

GPS(全球定位卫星系统),可在全球范围内全天候为地面目标提供精确定位、导航和授时服务。

GPS作为一个高精度时钟源,精度可以达到微秒级,可以支持gNodeB实现频率同步和时间同步。

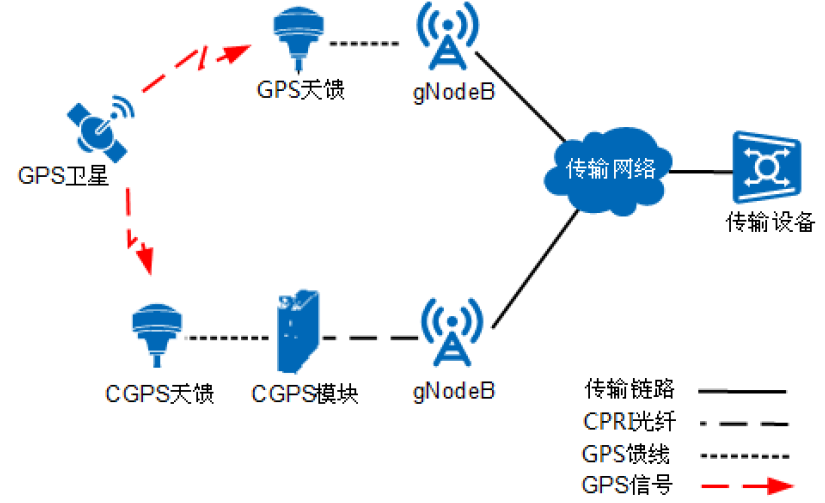

天馈系统在1575.42MHz接收GPS信号,并将信号发送到GPS星卡进行处理,最终发送到基站主控板的主时钟模块应用。

正常情况下,基站至少需要接收到4颗卫星信号,才能实现GPS同步。

GPS的缺点是费用较高,建站需要额外增加GPS的投入,且受美帝制约。

3.2 北斗同步

北斗卫星导航系统(BeiDou Navigation Satellite System,BDS)是中国自行研制的全球卫星导航系统。

实现原理和功能与GPS类似。自主可控!

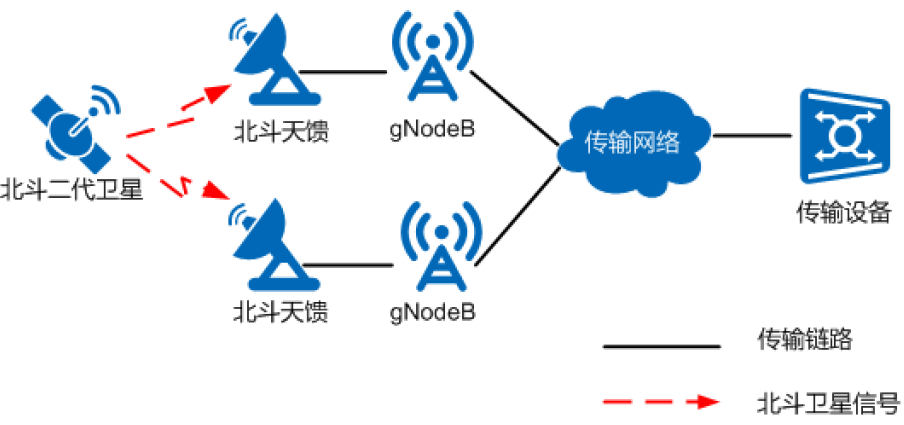

正常情况下,基站至少需要接收到4颗北斗卫星信号,才能实现北斗同步。在特殊地区,基站无法搜到4颗及以上的北斗卫星信号,可以使用单星开站功能,配置基站的经纬度和高度信息,使基站可以通过1~3颗北斗卫星信号来实现北斗同步。

缺点也是费用不低。

3.3 IEEE 1588V2 同步

GPS、北斗,都是天上同步。

1588v2属于地面同步。需承载网支持1588v2。

1588协议由IEEE定义,全称为“网络测量和控制系统的精密时钟同步协议”(Precision Clock Synchronization Protocol for Networked Measurement and Control Systems),简称PTP(Precision Time Protocol)协议。

1588v2的历史:

  • 为了解决以太网的定时同步能力不足的问题,开发出一种软件方式的网络时间协议(NTP),提高各网络设备之间的定时同步能力,但仍不能满足测量仪器和工业控制所需的精度 ;

  • 为解决时间同步的精度问题,2000年底成立网络精密时钟同步委员会,该委员会起草的规范在2002年底获得IEEE标准委员会支持并通过,也即IEEE1588标准诞生;

  • 2006年开始,IEEE组织对1588进行了重新修订,2007年完成1588V2修订。

1588v2同步信号通过承载网传递如下图所示,此次采购的设备即是时钟源设备
