特别说明：该系列内容均是本人实验记录，无盗取侵权之嫌，仅供参考，请多动手实践。

一、实验目的
详见报告

二、实验环境
详见报告

三、实验内容
（1）基本要求：以Basys3四位拨码开关SW3~SW0为输入，最低位七段式数码管为输出，使用逻辑门设计电路，使得输入的BCD码能与数码管显示的字型有正确的对应关系。
（2）进阶要求：当SW3_SW0输入09时，最低位七段式数码管输出0_{9，当输入为A}F时，数码管熄灭无显示。

四、实验过程详解
考虑到进阶要求是在基本要求的基础上，因此，直接依据进阶要求进行实验，即考虑10~15的情况。

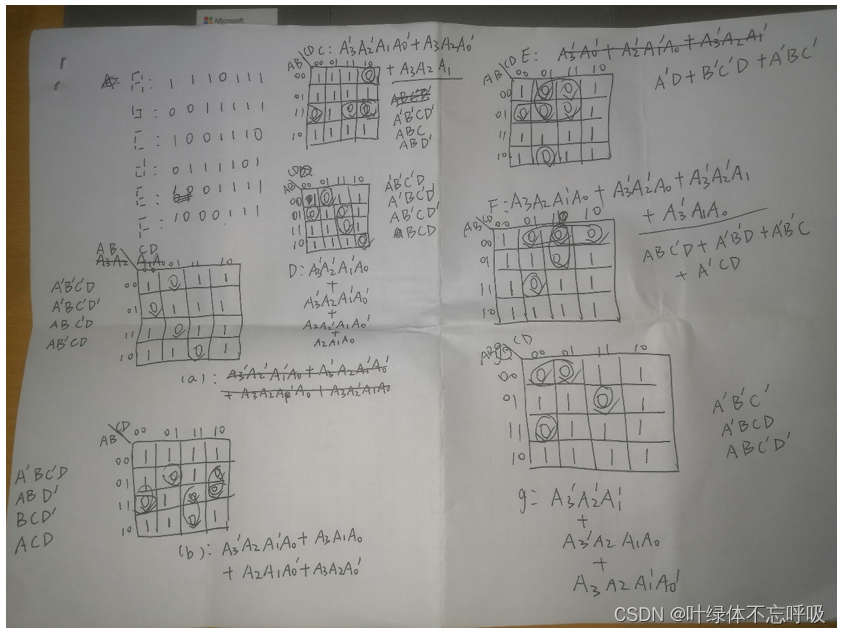

1.列出真值表，根据真值表画出卡诺图，由卡诺图列出a~g七根数码管的对应表达式。卡诺图及其化简如下图：

2.真机win10下载工程包BCDtoSevenSegDisplay.mpzip到虚拟机win8上解压打开。

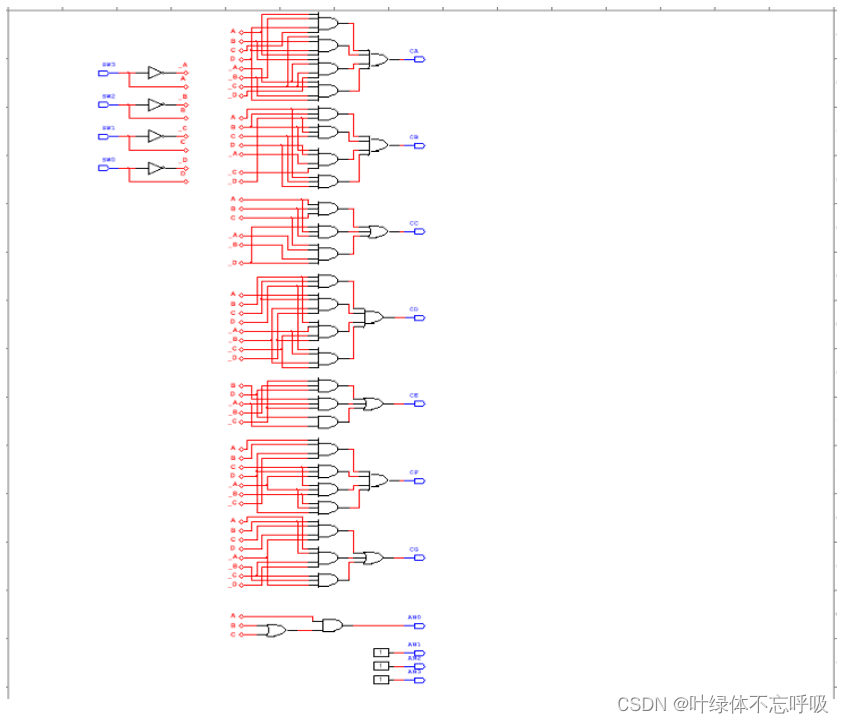

3.打开编辑BCDtoSevenSegDisplay.ms14，设计并连接逻辑门电路如下图所示：

4.进行仿真：

5.仿真结果正确后，将“BCDtoSevenSegDisplay.ms14”导出到Basys3上完成实验。分别拨动SW0_{SW3完成从0}9、10_{15输入，对应观察数码管情况。当SW3}SW0输入0_{9时，最低位七段式数码管输出0}9，当输入为A~F时，数码管熄灭无显示。

6.实验结果
详见报告

五、实验思考
详见报告

---
