移动通信蜂窝原理例题整理

目的很功利:会做题。
So~~上题!!!

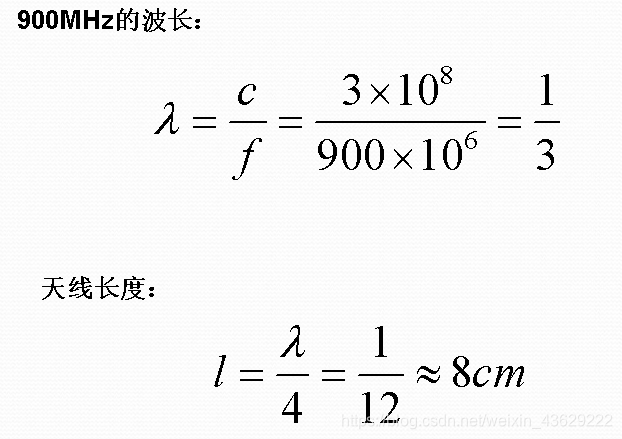

1、求波长和天线长度。

在这里插入图片描述
不接地天线长度是半波长整数倍,接地是1/4波长整数倍(地面镜像效应)。

2、大区制小区制概念理解

举例:30个双向信道
1、大区制时,只能有30个用户同时通信。
2、小区制时,若分为30个小区,相邻3个小区采用不同的频道,每个小区有10个双向频道,则相同的服务区可以同时为300个用户提供服务。

大区制覆盖范围大,容量小。小区制通过频率复用或蜂窝增大容量。

3、蜂窝小区的形状为什么要选正六边形

在服务区面积一定的情况下,正六边形的覆盖需要最少的小区数目,即最少的基站,费用也是最少的。

4、定位同频小区的方法

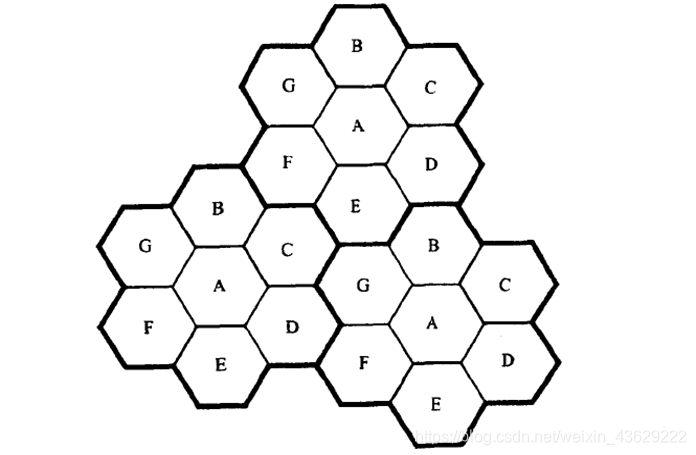

标有相同字母的小区使用相同的频率。A-G为一个簇,簇的大小为7。
在这里插入图片描述
图中,i=3、j=2(N=19)

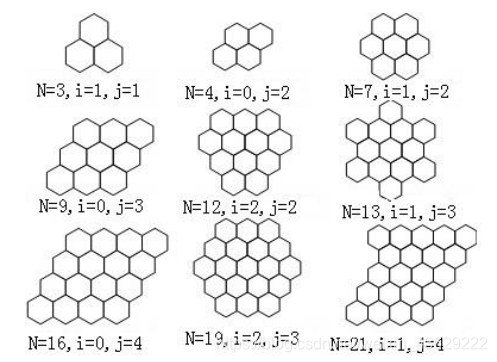

区群内的小区数应满足:N=i2+ij+j2N=i^2+ij+j^2N=i2+ij+j2

式中,i,j为相邻同频道小区间的间隔小区数,为正整数。
为了找到某一特定小区的相距最近的同频相邻小区,必须按以下步骤进行:
(1)沿着任何一条六边形链移动i个小区
(2)逆时针旋转60°再移动j个小区

在这里插入图片描述

5、可用无线信道总数

题5-1
系统总的可用信道数S=280,相同区域内,用N=7的区群(7小区复用)需要复制4次,而用N=4的区群(4小区复用)需要复制7次,求两种情况下信道总数和每个小区的可用信道数。
解:N=7时
每个小区可用信道数:K=S/N=280/7=40
信道总数:C=MS=4x280=1120
N=4时
每个小区可用信道数:K=S/N=280/4=70
信道总数:C=MS=7x280=1960

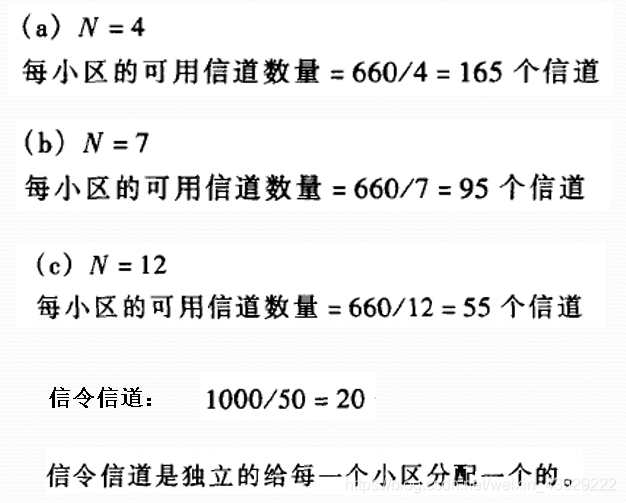

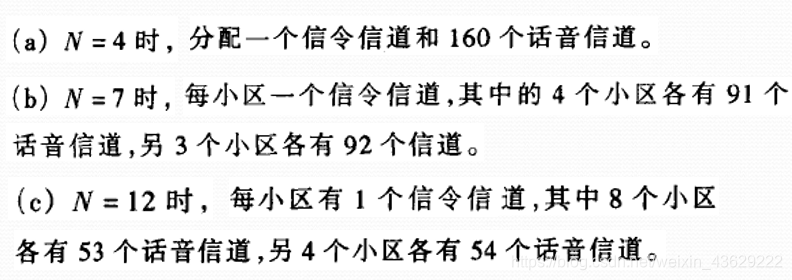

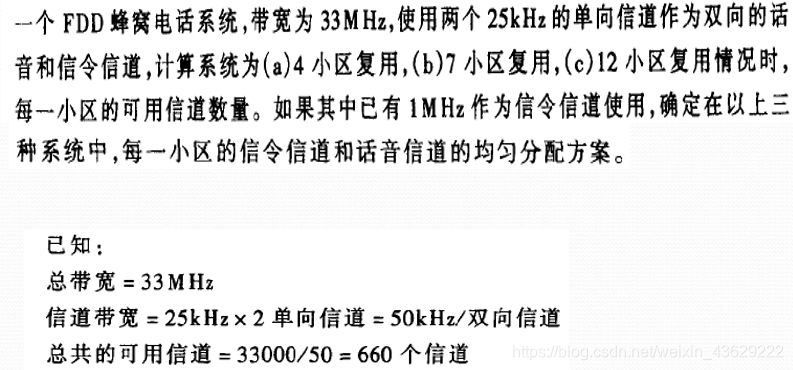

题5-2
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
图中,N=3,K=S/N,M=3,C=MS

•可用无线信道总数
共有S个可用信道,分给一个簇(簇的大小为N),簇中每个小区分配K(K< S)个信道,各个小区分配不相同的,可用无线信道的总数S为:S = KN
• 簇(Cluster,区群)
共同使用全部可用频率的N个小区叫做一簇。若达到单位面积的覆盖需要复制M个簇,C = MKN = MS
N越小,单位面积所需复制的区群越多,系统容量越大,频率利用率越高。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
如何获得更大的容量C?
C=MkN=MS
信道总数S不变,要想C增大,M就要增大,也就是簇在系统中复制的次数变多。
怎样实现M变大?需要减小N的取值。
比如面积是6*7个正六边形,如果N=7,则M=6;如果N=6,则M=7。
那么,N是否可以无限减小吗?

6、硬切换和软切换

7、同频干扰

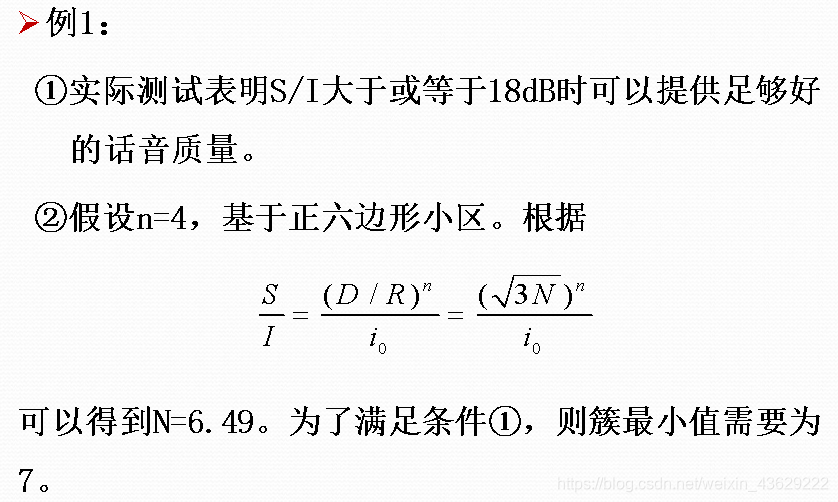

例题:
在这里插入图片描述

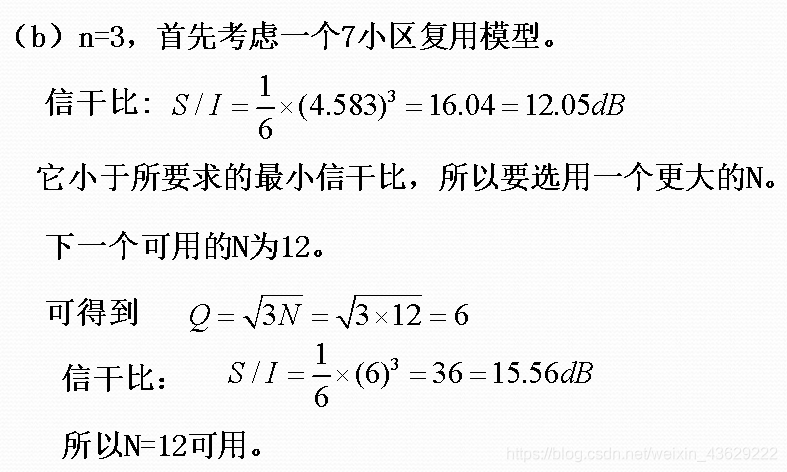

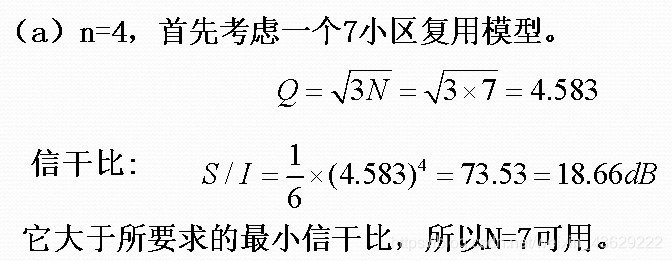

例2:如果保证蜂窝系统的前向信道具有良好性能要求的信干比15dB,求当路径衰减指数(a)n=4,(b)n=3时,要获得最大的容量需要多大的频率复用因子和簇大小?假设在一个层中有六个同频小区,并且它们与移动台之间的距离都相等。
在这里插入图片描述
在这里插入图片描述
知识点:
1、
在这里插入图片描述
Q为同频复用比例,与簇的大小有关。R为小区半径;D为相距最近的同频小区中心之间距离。
增加D/R的值–>同频小区间的空间隔离增加–>同频小区射频能量减小–>干扰减小
Q的值越小,容量越大;但Q值大可以提高传播质量。

2、系统容量
i0i_0i0为同频干扰小区数,移动台的S/I近似表示为
在这里插入图片描述
条件:n为路径衰减指数。仅仅考虑第一层干扰小区,且所有干扰基站与预设基站间是等距的。小区中心间的距离都为D。
S/I与簇大小N联系起来了,而N决定了系统的总体容量。

8、邻频干扰

9、中继和服务等级

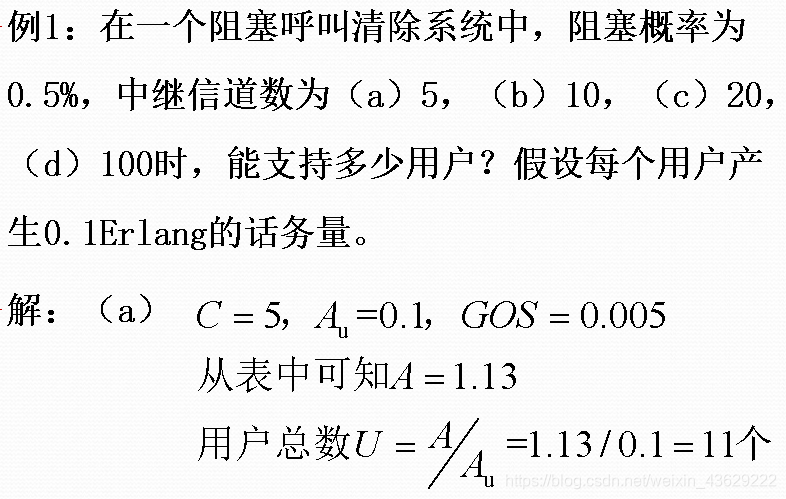

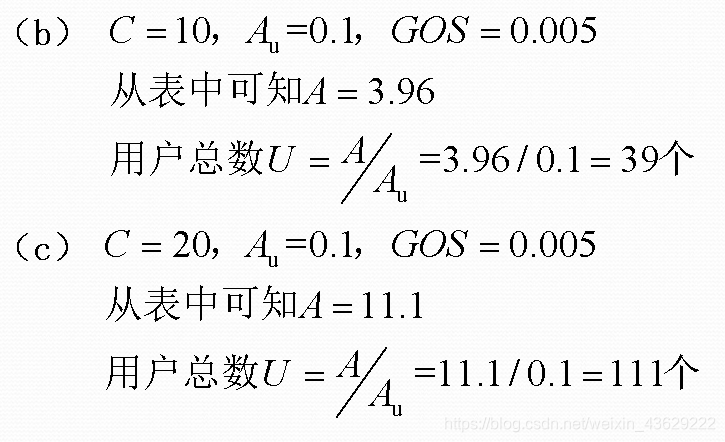

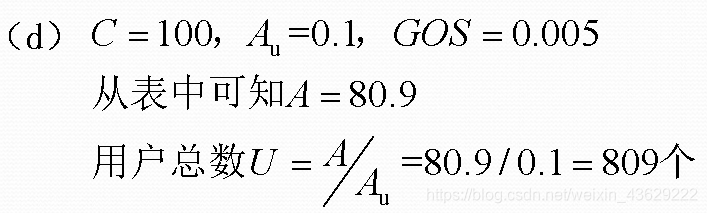

例题1 已知阻塞概率、中继信道数、每个用户的话务量,求支持的用户数

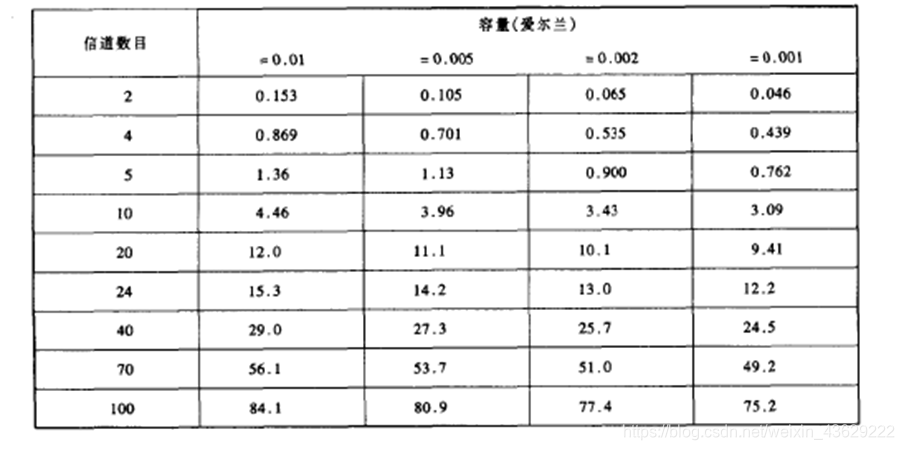

解法:根据阻塞概率和中继信道数查表,得到总的话务量,再除以每个用户的话务量得到用户数。

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

例题2 求系统支持用户数和系统市场占有百分比

已知用户总数、不同系统信道数及支持小区数、用户打电话频率和时长,求系统所能支持的用户数、系统市场占有百分比。

解法:
蜂窝—>阻塞概率2%
用户打电话频率和时长—>每个用户话务量强度
根据阻塞概率和中继信道数查表,得到总的话务量,再除以每个用户的话务量得到每个小区支持的用户数。
最后,将求得的用户数乘该系统支持小区数,得该系统支持的总用户数。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

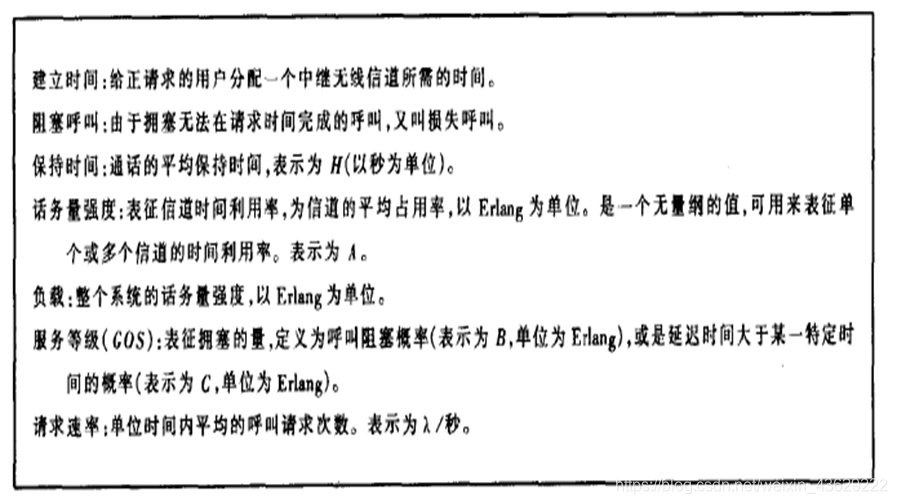

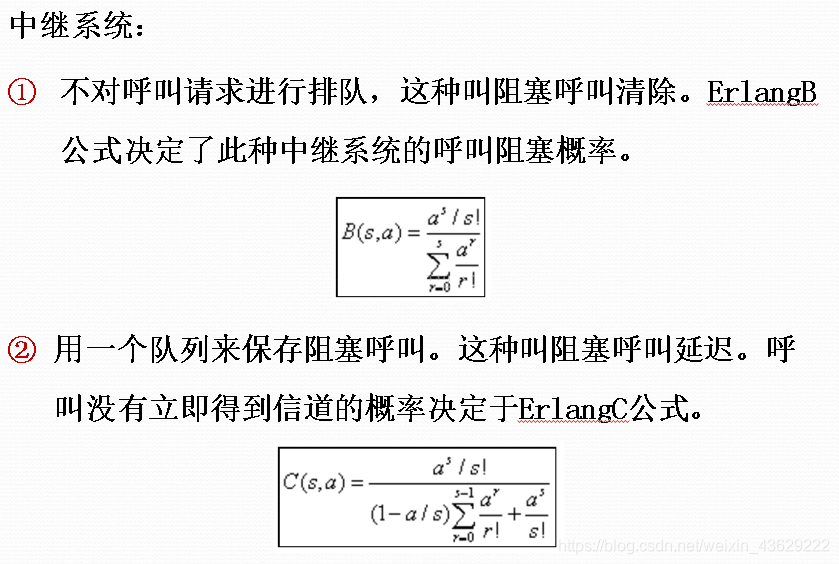

知识点
1、
在这里插入图片描述
2、
在这里插入图片描述

例题3

已知城市面积、小区半径;总频谱、带宽;阻塞概率、每个用户话务量,求服务区内小区数、每个小区信道数、每个小区话务量强度、所承载的最大话务量、所能服务的用户总数、每个信道的移动台数、理论上一次能服务的最大用户数
解法:
由小区半径得小区面积(六边形),城市面积除以小区面积得小区总数;
频谱、带宽得每个小区信道总数=总频带宽/(信道带宽x频率复用因子)
阻塞概率+每个小区信道总数,查表—>每个小区话务量强度
所承载的最大话务量=小区数x每小区话务量强度
总用户数=总话务量/每个用户话务量
每个信道移动台数=用户数/信道数
理论上,所能服务的最大移动台数=可用信道数(所有信道都被占用)(每个小区信道数x小区数)

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

例题4

已知每簇小区数、小区半径、信道总数、每个用户负载、呼叫频率、呼叫延迟概率,求系统每平方公里支持用户数、被延迟呼叫等待10s以上概率、呼叫被延迟10s以上概率

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

知识点
在这里插入图片描述

10、小区的分裂

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

11、划分扇区

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
