武警多业务光端机，五防光端机产品介绍

产品描述
本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点多业务光传输设备。此款产品提供4路视频，1-4路电话接口；1-16路开关量接口/1-8路RS232-422-485接口；4路千兆以太网接口（共享1000M带宽），通过一根光纤传输；1个光接口；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

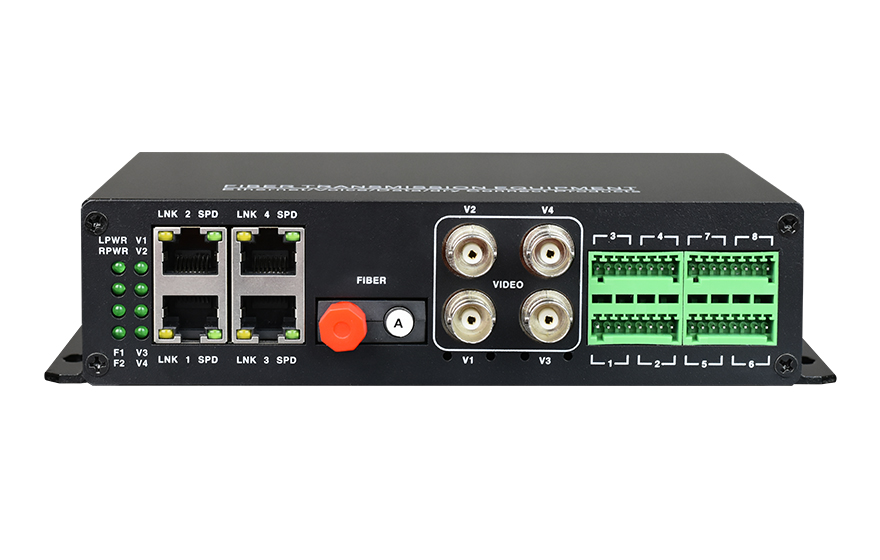

在这里插入图片描述
功能特点
◆ 采用铝合金阳极氧化外壳，IP40防护等级；
◆ 基于自主知识产权的集成电路，光纤线路总带宽为1.5G；
◆ 光口无中继传输距离可达2～120公里；
◆ 视频接口支持PAL/NTSC/SECAM全制式兼容，演播级传输质量；
◆ 4路百兆以太网为10/100/1000M，全/半双工完全自适应每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
◆ 百兆以太网支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，可支持最大包长10240的巨帧以太包；
◆ 1-8路语音接入，支持支持来电显示功能/反极性计费/传真功能；语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
◆ 可以接入1-16路开关量或1-8路RS232/422/485串行接口；
◆ 可以插入4U 17槽集中式机框，可以支持SNMP网管；
◆ 各类接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 标准。
技术参数
◆ 光纤部份
光口：1
光口速率：1.5G
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 视频接口
视频带宽： 5Hz ～10MHz
信号电平： 1Vp-p(典型值)
采样频率： 16.4M
信号阻抗： 75Ω
物理接口： BNC(PAL、NTSC、SECAM制式兼容)
微分增益（DG）：＜1.3% (典型值)
微分相位（DP）：＜1.3% (典型值)
信噪比（SNR）：＞63dB(加权)
◆ 10/100/1000M以太网接口
协议：符合IEEE 802.3az，IEEE 802.1Q(VLAN)
速率：10/100/1000M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ FXS 用户电话接口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损： 20dB
◆ FXO 中继接口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损： 20 dB
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 开关量接口
输出接口类型：信号继电器干接点输出
响应时间：信号继电器干接点输出:<1.2ms
开关信号：信号继电器干接点输出36VDC/0.5A
最大开关频率： 50HZ
◆ 电气和机械特征
系统电源： DC+5V
功耗： ≤10W
外观结构：185(长)X1400(宽)X45(高)mm 1U高度
重量： 1.3Kg/台
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：＞100000小时
