对于光纤布线来讲光纤收发器都是非常熟悉的产品了，在光纤网络中，我们常常会使用到光纤收发器，那么，在网络布线过程中光纤收发器该怎么连接呢？接下来飞畅科技的小编就来为大家介绍下光纤收发器安装以及连接图解，感兴趣的朋友一起来看看吧！

       一、光收发器安装介绍



       1、 首先看光纤收发器的指示灯和双绞线端口指示灯是否已亮？



       a、 如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。



       b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。



       c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。



       d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接 交换机的连接线是交叉线。



       e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是 交叉线方式。



       二、光纤收发器的连接

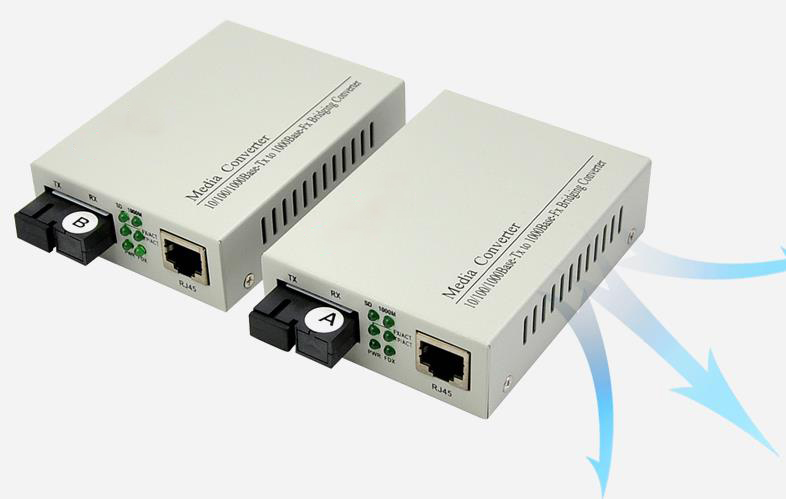

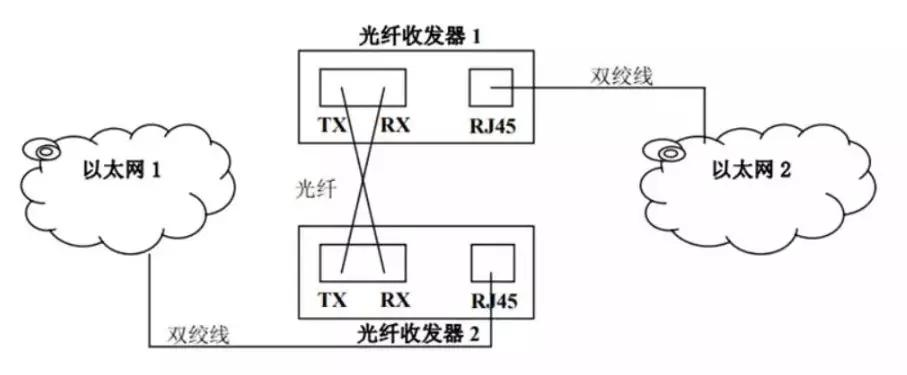

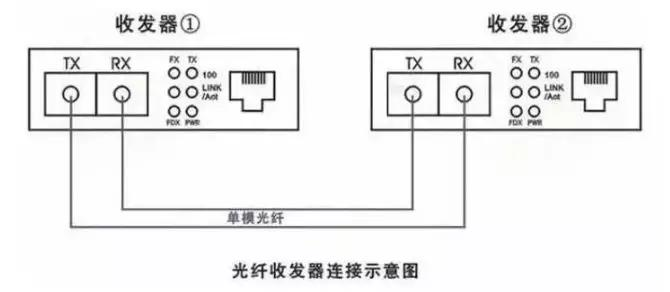

光纤收发器连接原理图

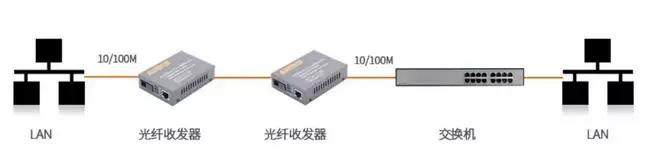

光纤收发器点对点的应用

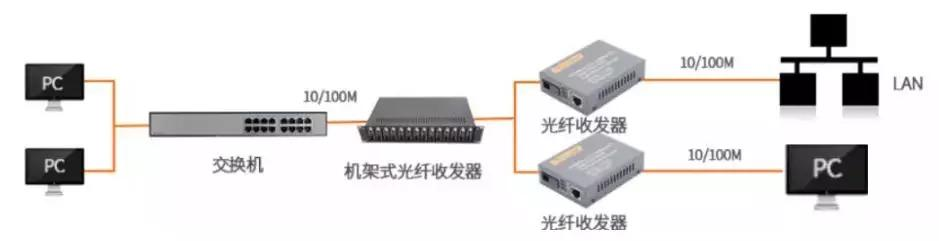

光纤收发器集中对远端多点的应用

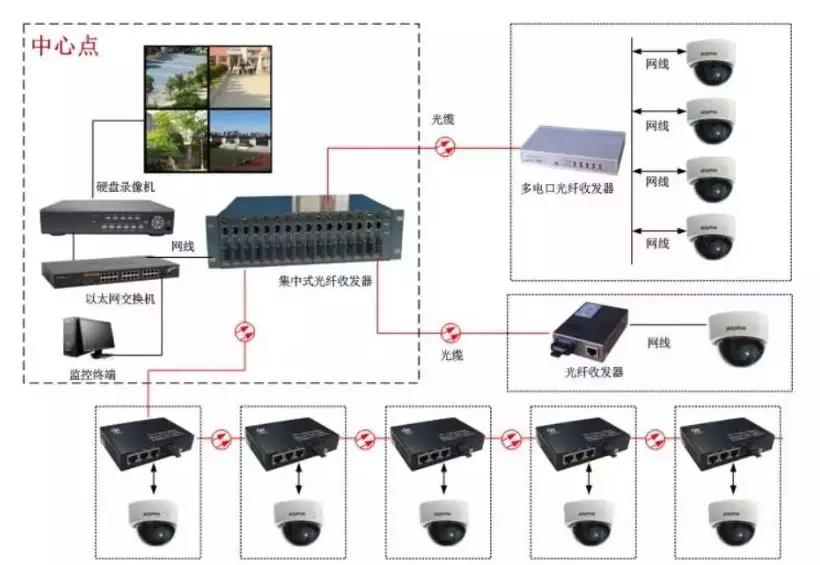

集中式光纤收发器在远程监控的应用



        好了，以上内容就是飞畅科技关于光收发器安装以及光纤收发器连接示意图解的相关详细介绍，希望能对大家有所帮助！
